Autopsie de deux 7591A (Sylvania et Electro Harmonix)

[Gromiton]

J'avais en projet depuis un moment de vous présenter des tubes 7591A disséqués. Ce qui a précipité cette présentation est la mise à disposition de l'autopsie du tube 7189 Dynaco viewtopic.php?f=82&t=31942 ainsi que la récente mort programmée d'un tube 7591A EH (Electro Harmonix) qui montrait déjà des signes de faiblesse à la mesure il y a quelques semaines.

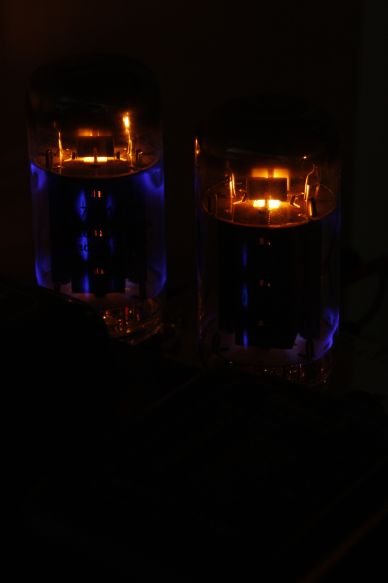

Voici 2 tubes 7591A EH montés sur le McIntosh MA230, le tube malade de droite possède une ionisation non uniforme, après quelques dizaines de minutes, la plaque rougeoie de façon inquiétante sur la droite. Le phénomène est lié au tube et non pas à un défaut électrique de l'ampli.

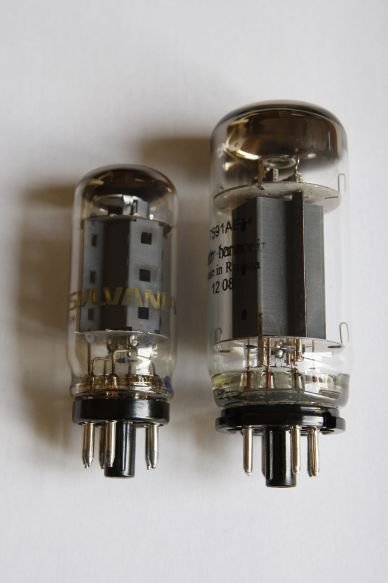

Voici la comparaison de taille entre un tube 7591A Sylvania et un tube 7591A EH


c'est parti pour l'ouverture du tube 7591A Sylvania, marquage du verre avec un disque abrasif suivi d'un coup sec et léger de marteau


démontage du getter puis du mica supérieur de maintien des grilles

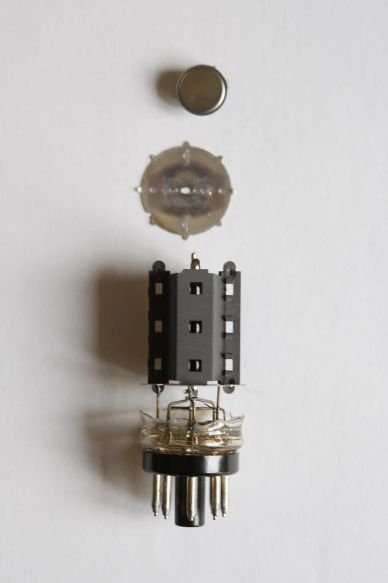

démontage de la plaque (anode)

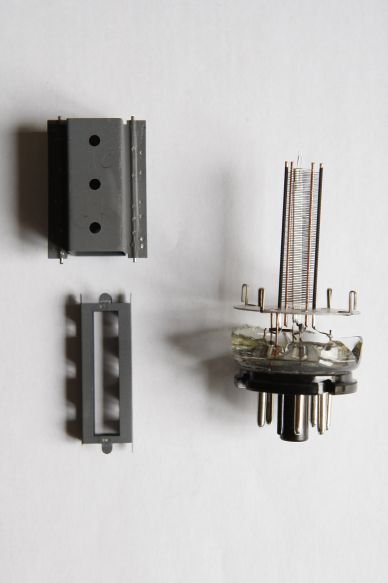

démontage de la grille G3

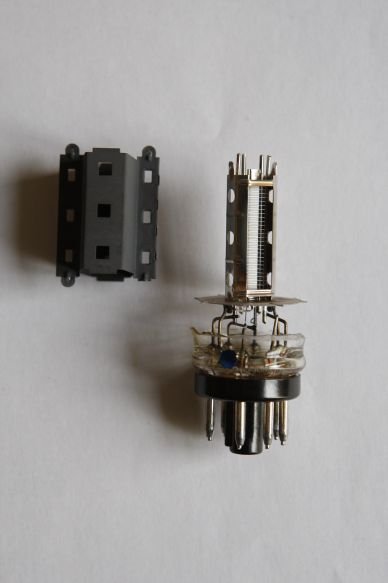

démontage de la grille G2


démontage de la grille G1

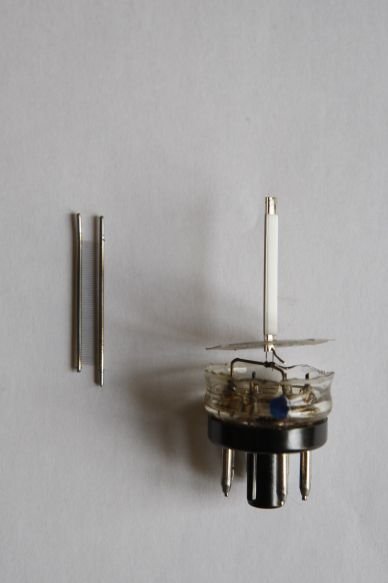

démontage de la cathode (K) reliée électriquement à la grille G3 ainsi que le mica de maintien inférieur

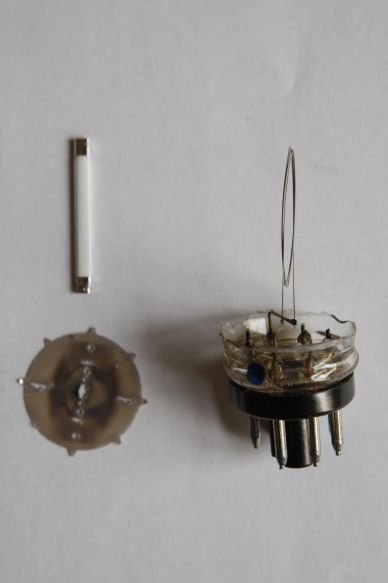

dépliage du filament de chauffage


[Gromiton]

Passons au tube 7591A EH

Même conception mais 30% plus gros. Le verre est plus épais, j'ai du m'y reprendre à plusieurs fois pour casser le verre malgré le marquage appliqué pour le fragiliser.
Le getter est en suspension, tenu par 2 points

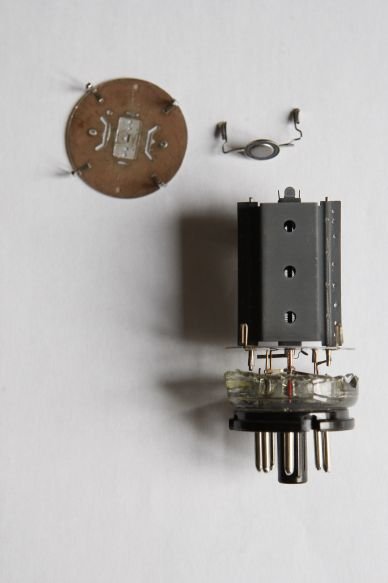

démontage getter et mica supérieur
Le maintien du mica contre le verre se fait à l'aide 4 ergots métalliques alors sur le tube 7591a Sylvania, le mica était formé de 8 pointes.


démontage plaque et grille G3

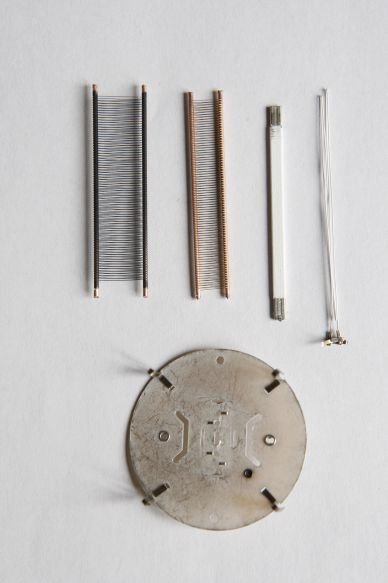

de gauche à droite : grille G2, grille G1, cathode (K), filament de chauffage et enfin le mica inférieur de maintien des grilles


[chm]

Bonsoir,
Un deuxième joli démontage ! Merci
Une question; as tu pu repérer ce qui faisait problème ?
Christophe

[Gromiton]

malheureusement, non ! Je n'ai pas vraiment d'explications. J'ai lu que cela pouvait venir d'une pollution chimique entre les éléments composants le tube. Après, les spécialistes pourront surement répondre sur ce phénomène.

Sinon, on voit les similitudes de construction entre le tube 7189 et les deux tubes 7591A, qui sont des tétrodes à faisceaux dirigés (beam tetrode), dérivés des pentodes.
