Autopsie d'une 7189/6BQ5/EL84 DYNACO

[deuvin]

Je ne sais pas ou placer ce fil, je le met ici
on verra si ça déplait...

Donc, après mes péripéties de transport du Dynaco ST35 (il est réparé et tourne très bien, merçi ...) je me retrouve avec deux 7189 cassées.
Ayant besoin des pins pour me faire un adaptateur (ce sera dans un autre fil ) j'ai fini de les détruire pour voir ce qu'il y avait dedans.

Je sais ça fait mal au coeur mais c'est pédagogique.

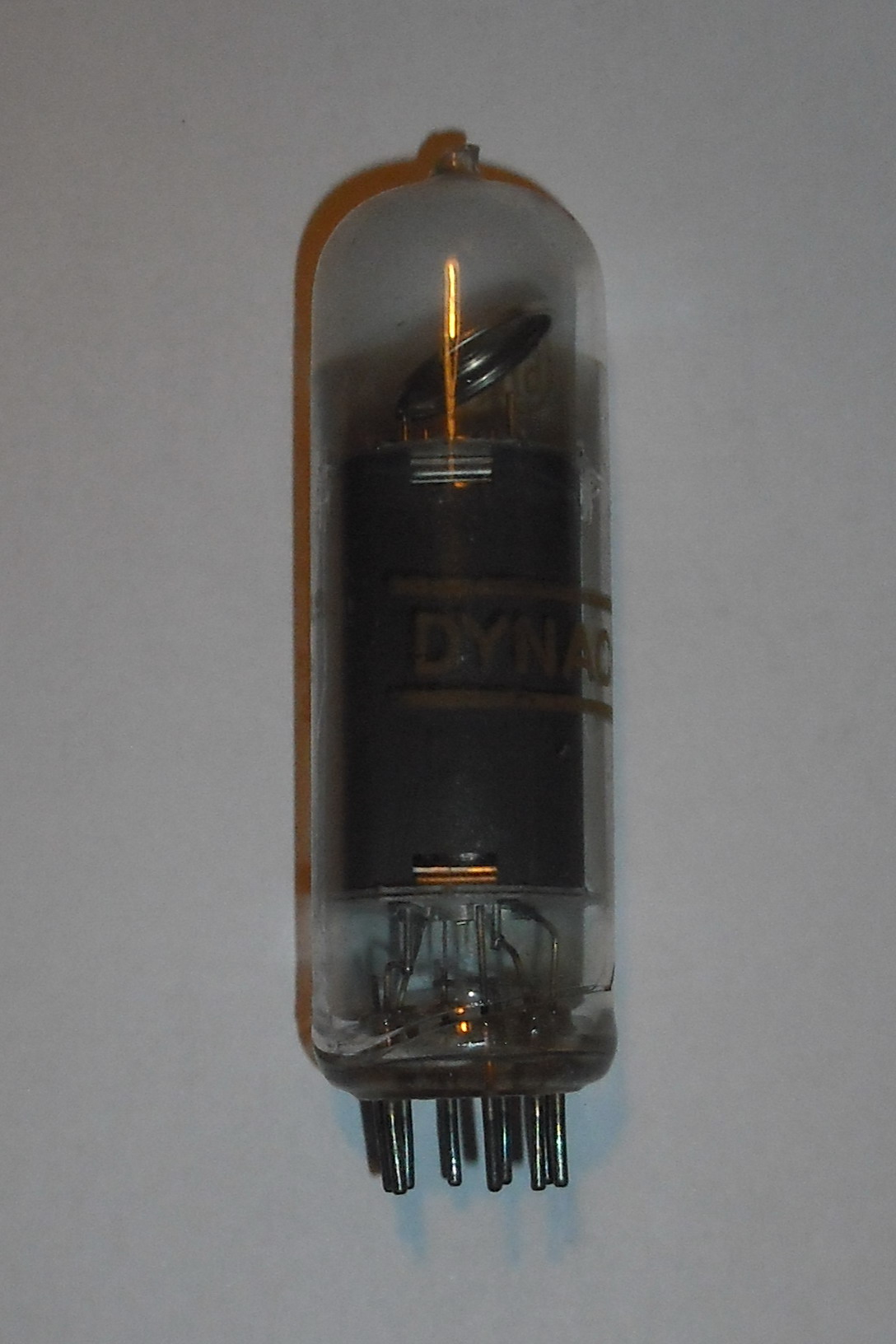

autopsie 1.jpg (261.82 Kio) Vu 2786 fois

autopsie 2.jpg (245.74 Kio) Vu 2786 fois

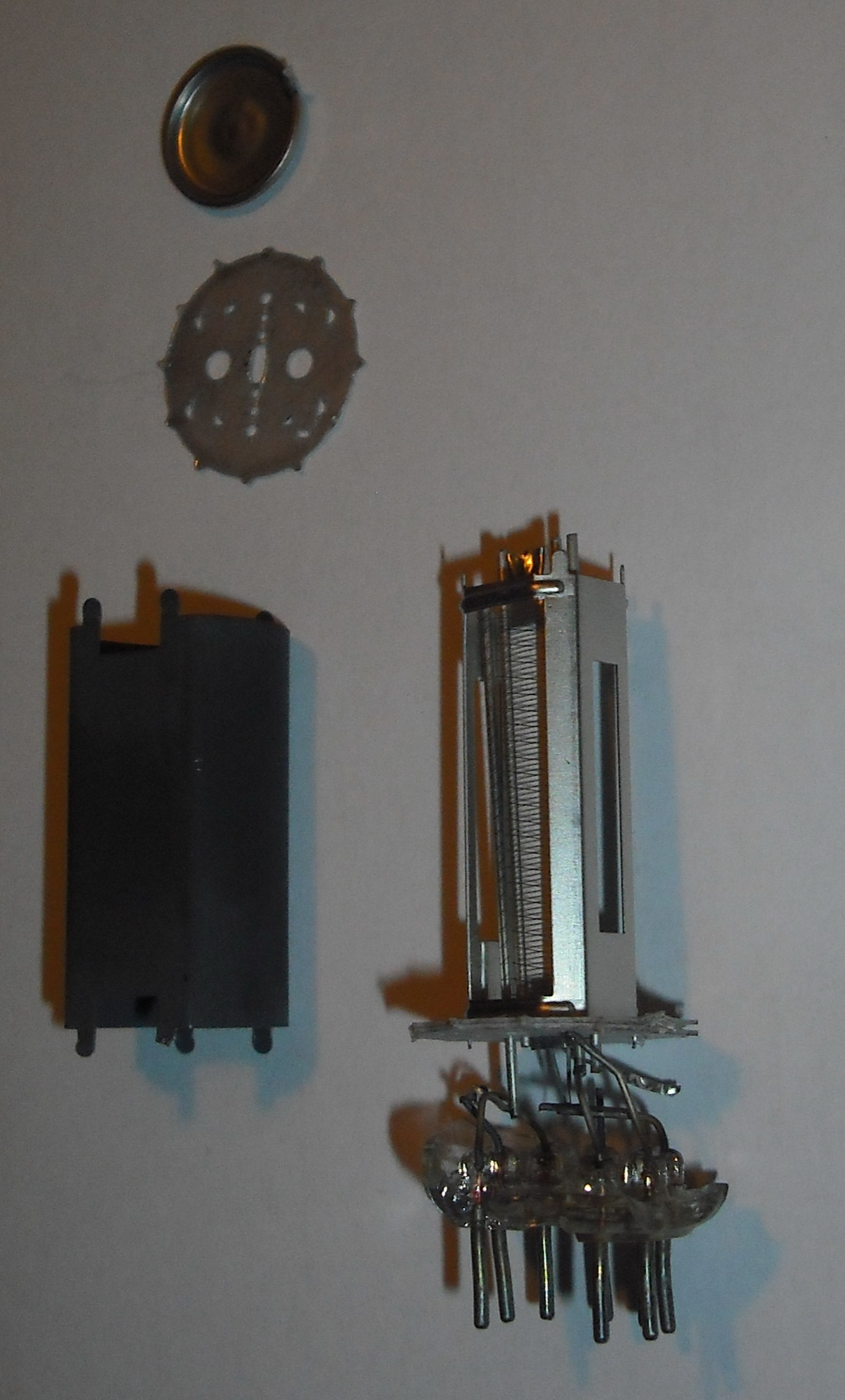

On s'accroche, ça va etre horrible...vu d'ensemble avant "dépouillage" !

autopsie 3.jpg (235.38 Kio) Vu 2786 fois

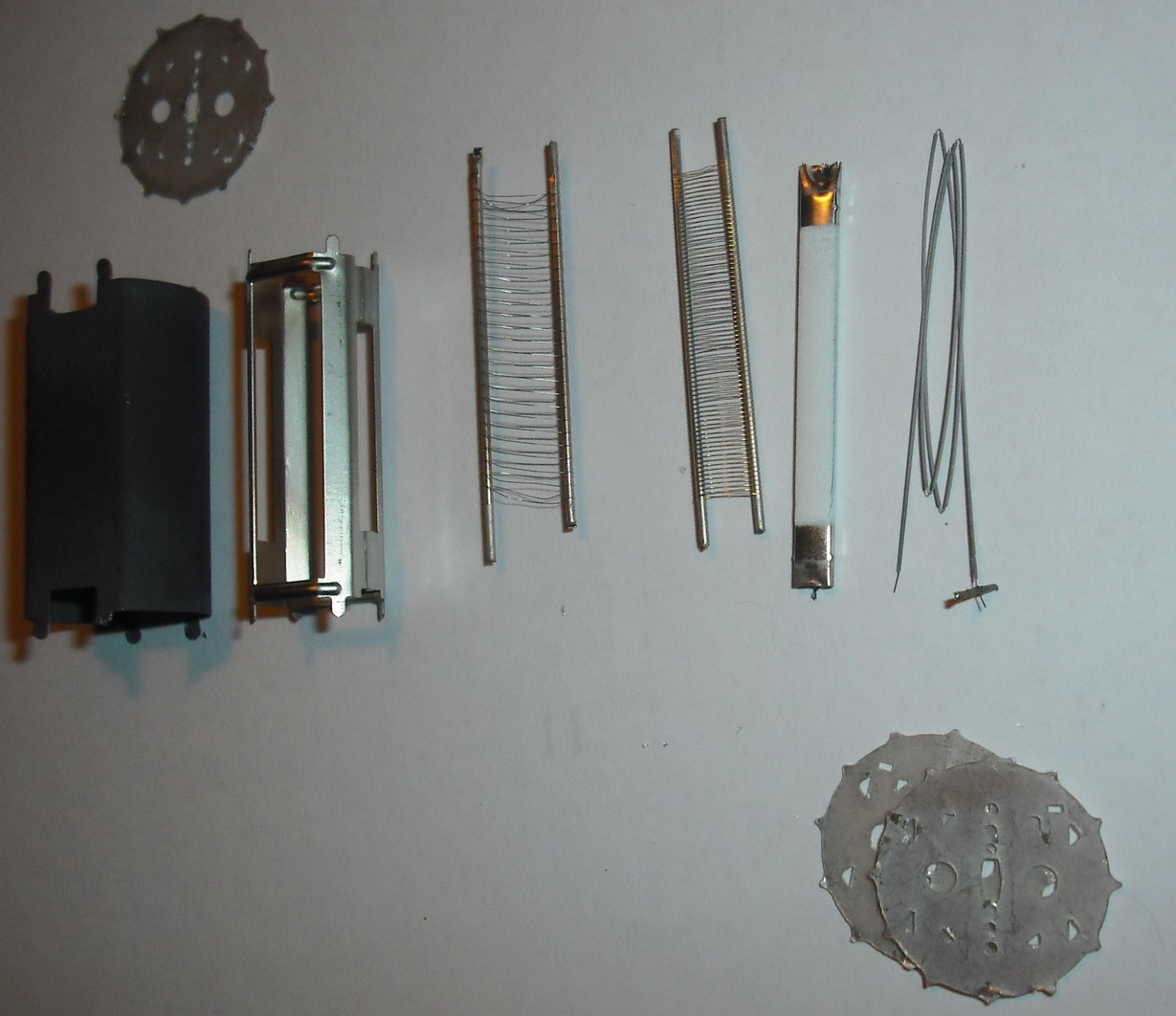

on aperçoit les doubles mica du haut, le getter et la plaque.

autopsie 4.jpg (384.04 Kio) Vu 2786 fois

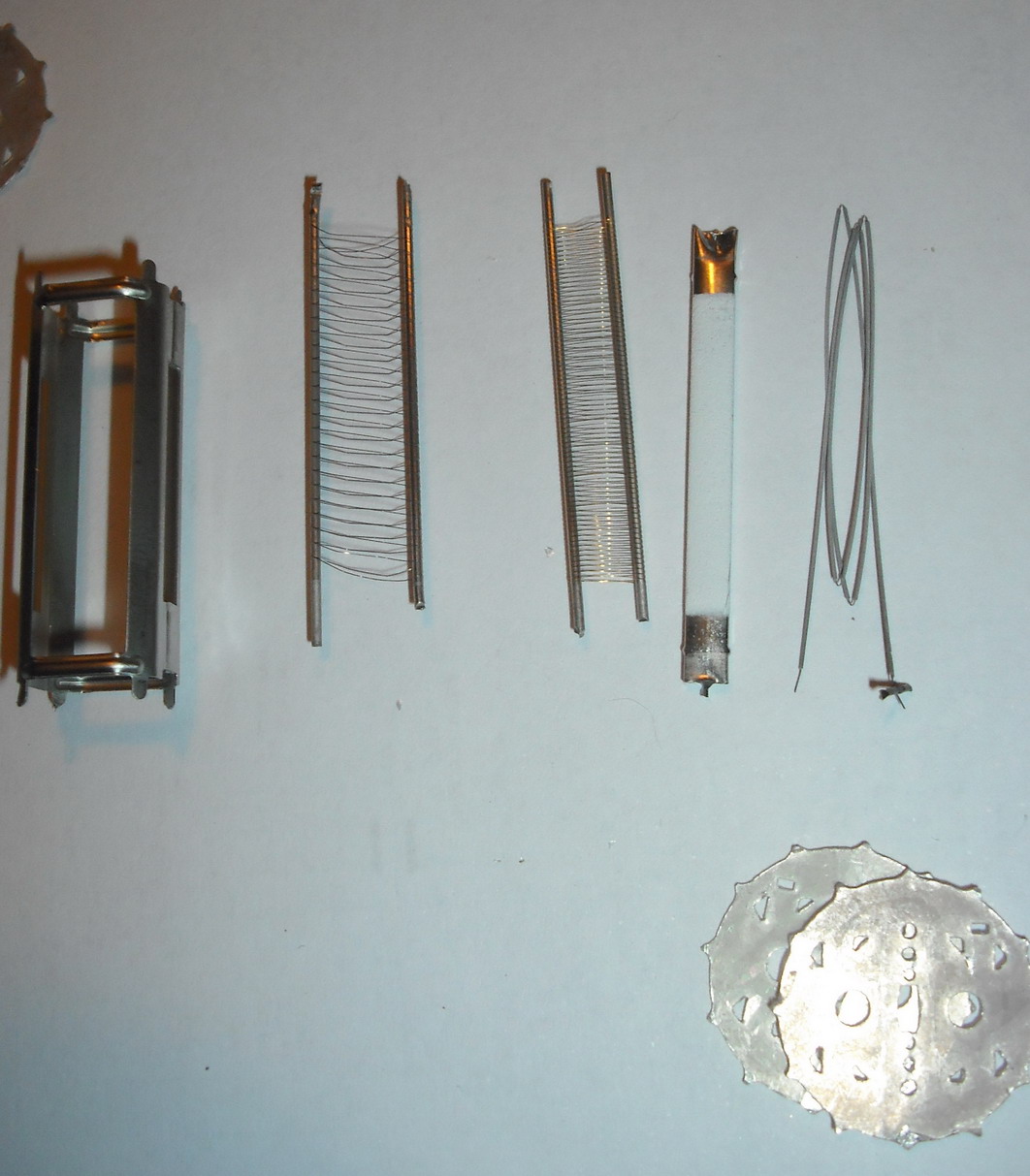

Le reste, grille d'arret (qui est une plaque ici, comme une tétrode on dirait), grille écran et grille de commande (on voit pas bien mais elle est dorée).
Ensuite la cathode et le filament.ainsi que le double mica du bas.

autopsie 5.jpg (219.6 Kio) Vu 2786 fois

autopsie 6.jpg (216.34 Kio) Vu 2786 fois

Belle construction comme on en fait plus je pense.
Voila ma contribution.

Nota important : le tube EL84/7189A n'est PAS une tétrode à faisceaux dirigés mais bien une pentode avec une grille supresseuse, la présence de cette plaque de concentration (un peu comme une KT77 vs EL34) indique un tube legerement différent et théoriquement ayant moins de H3 qu'une version pentode.
Cette version est tres rare, j'ai bien une grille sur toutes mes autres versions de EL84 NOS philips, BELVU et autres ainsi que sur les copies russes.

[Klemp]

Belle construction comme on en fait plus je pense.
Voila ma contribution.

Merci pour le sujet Deuvin, et oui, belle construction, surtout sans doute au niveau de la pureté des matériaux utilisés ..

[6336A]

Je sais ça fait mal au coeur mais c'est pédagogique.

Merci, j'avoue l'avoir fait sur bien des tubes, mais jamais sur une 7189, version "renforcée" de la EL84.
J'écris "renforcée" car la tension plaque supporte 400V pour la 7189, 300V pour L'EL84. (En push pull)
Je me suis donc amusé plusieurs fois à faire fonctionner l'EL84 avec 400V. Et bien, ça marche ! Du moins sur la version sovtek, à condition de ne pas dépasser 300V pour les écrans, qui est un impératif.
On obtient avec 8Kpp 25W en sortie ! Certains amplis pour guitare le font.

[Clavette]

Très instructif, merci beaucoup!

[chm]

Bonsoir,
La technologie crée de jolies choses. et merci pour ce joli démontage. Mais qu' est ce qui fait qu' il ne serait plus possible de produire
actuellement des tubes de qualité équivalentes à ce qui se faisait ?
Christophe

[Gromiton]

C'est le principe du commerce :
- il faut trouver des gens amoureux du travail bien fait qui réalisent de jolis produits avant de penser aux chiffres et aux billets.
- il faut trouver un nombre important de clients prêts à investir dans des produits de qualité sachant qu'il faut y mettre un certain prix.

Les gens qualifiés coutent cher, les matières premières de bonne qualité coutent cher, le travail unitaire et/ou manuel coute cher, le temps de fabrication coute cher.
Après, qui veut/peut payer ?
