Esart PAT 20

[DUB33]

Dans la famille depuis 35 ans et remisé depuis 30 pour cause de panne à répétition ! Le fusible d'alimentation !
A l'époque, Esart avait une réputation de matériel "d'ingenieur",innovant et sans concession (sur certains points le débat reste ouvert)

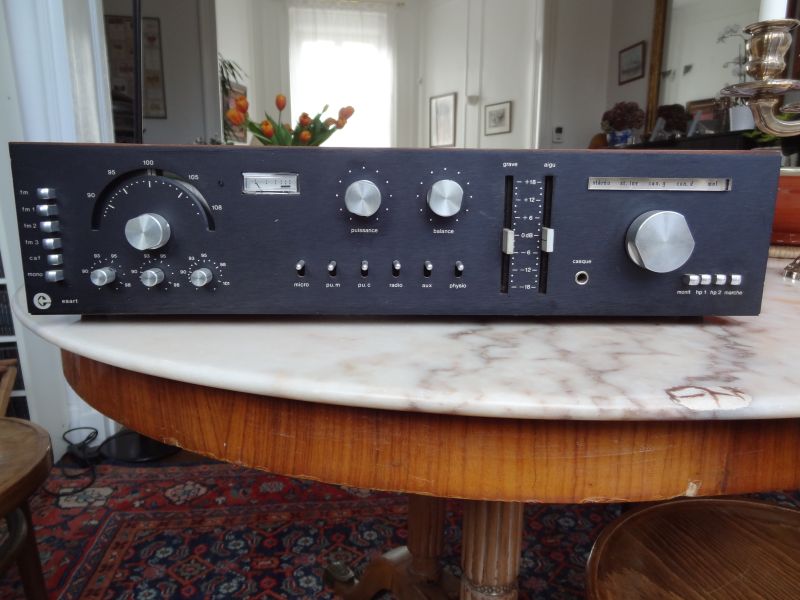

C'est vrai qu'il est beau ! Différent du standard japonais de l'époque. Les inters et switch sont agréables à l'oeil même s'ils semblent un peu cheap, en tout cas ils fonctionnent !

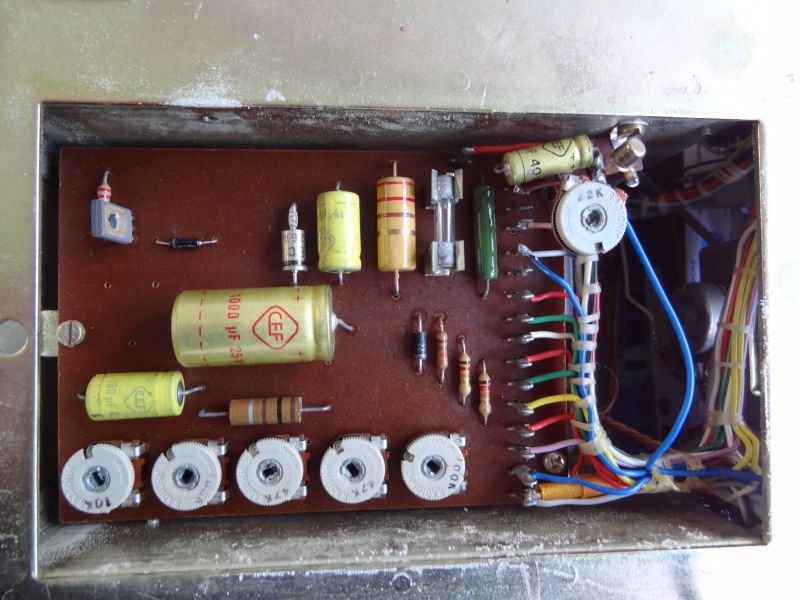

L'intérieur est clair, aéré...accessible ! Donc nettoyage et essai à venir.

[Clavette]

Mais encore? Ou sont les photos, le compte rendu d'écoute?

[DUB33]

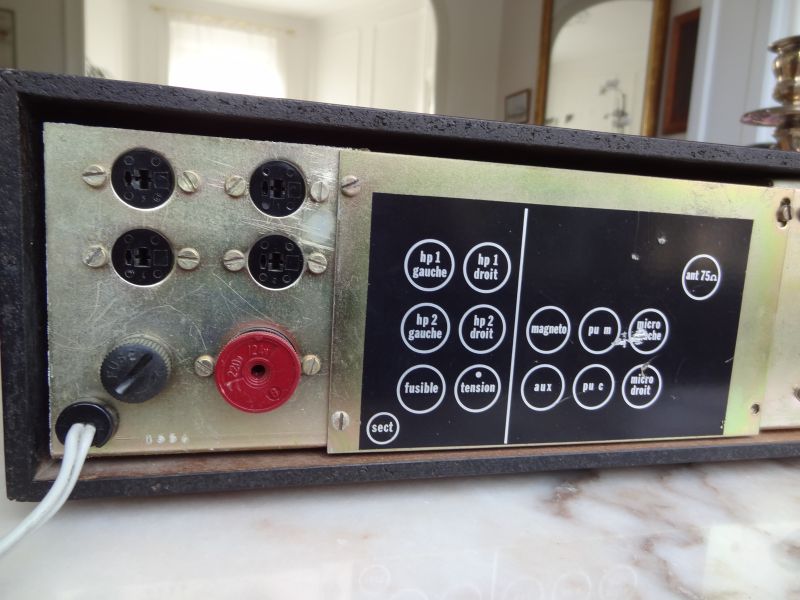

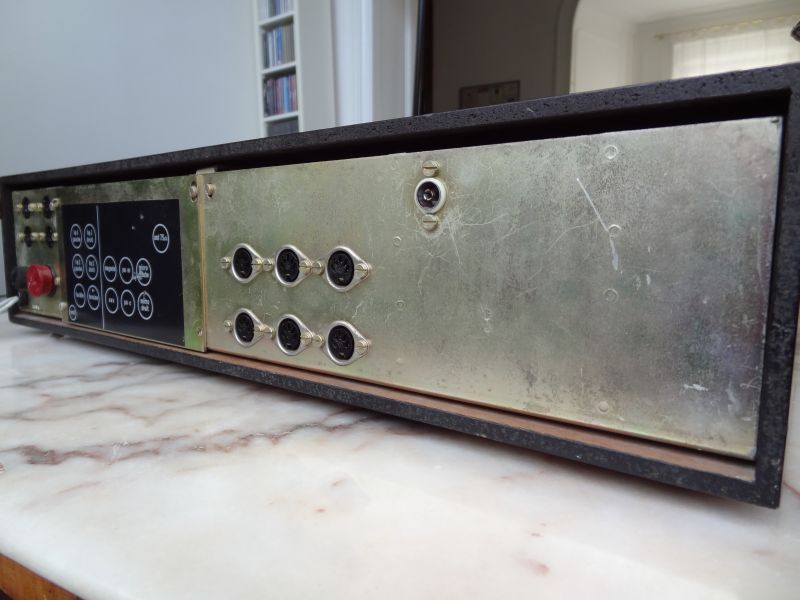

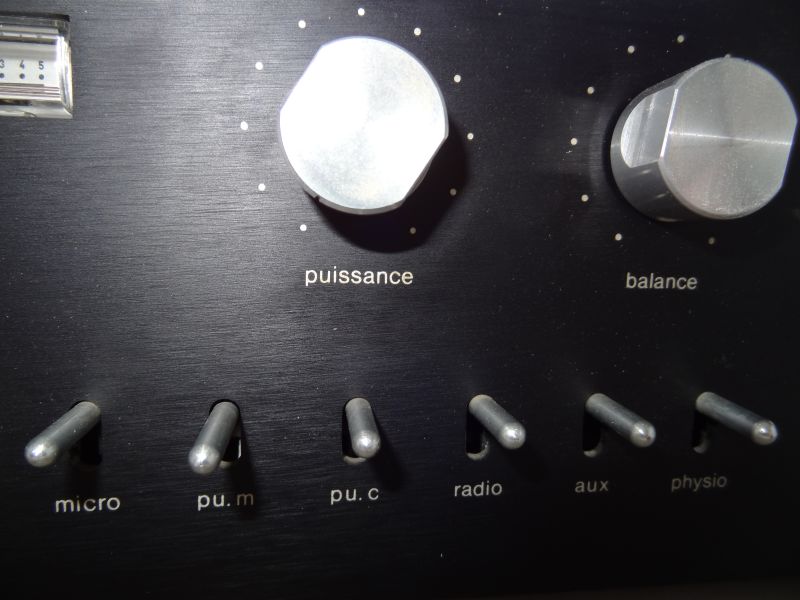

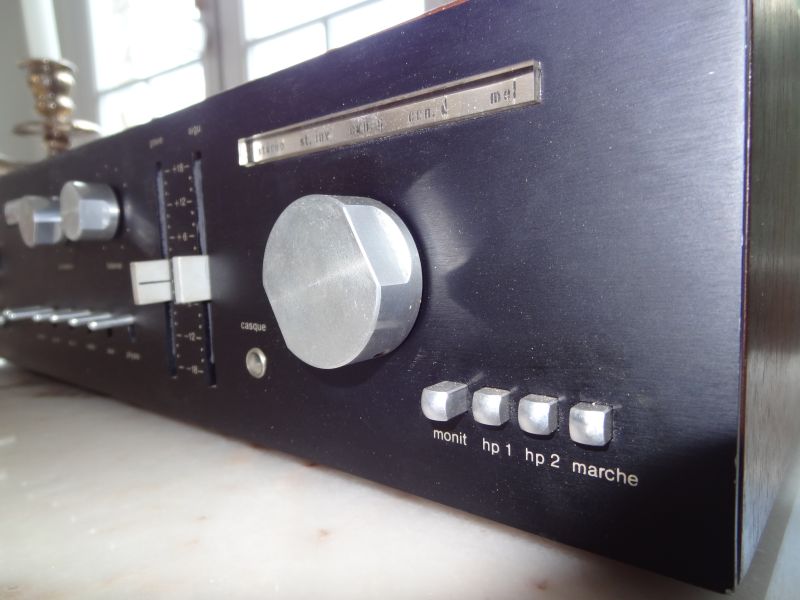

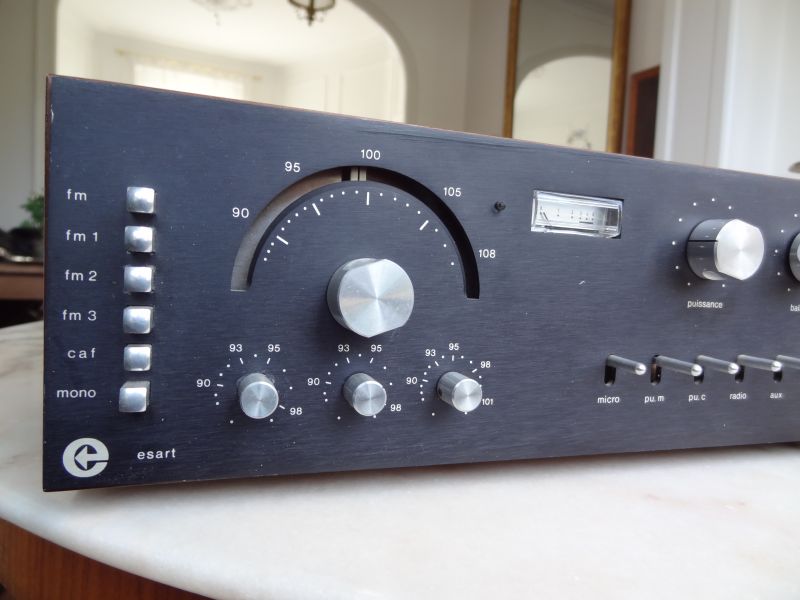

Les photos de l'extérieur, les petits swhichs et les prises DIN.
Et des stations préréglables s'il vous plait !

[DUB33]

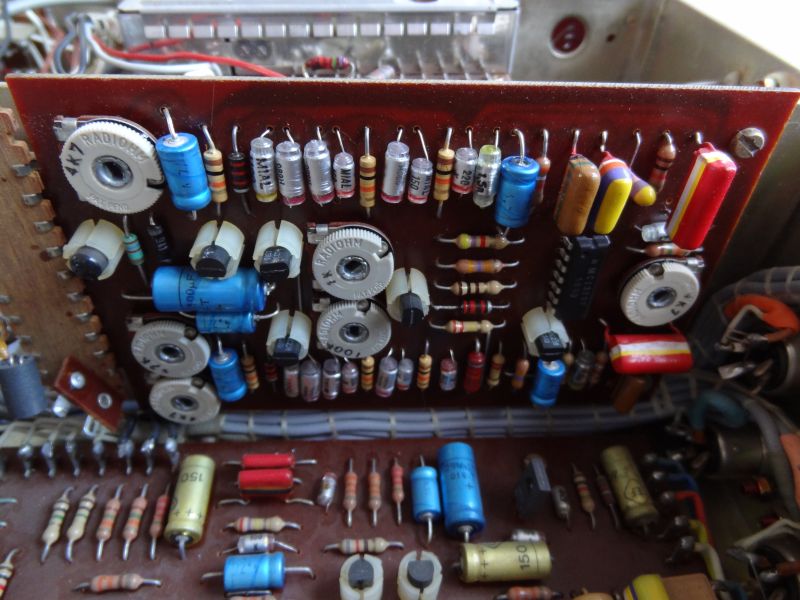

Quelques traces de chauffe, le cablage un peu limite ?
Fusible alim HS...J'aurais du m'en souvenir ! Et bien sur le format qui me manque...Quoique....

[DUB33]

Fusible trouvé, un peu léger, ça ira, antenne "maison", enceintes suicides et ...... ça marche.
Le tuner ne semble pas très sensible, l'aiguille ne monte pas très haut même sur France Inter mais pas de souffle en stéreo. Il va falloir nettoyer à fond les potars qui crachouillent tant qu'ils peuvent.
En montant le volume le son sature très vite (volume à 25%). Peut être les enceintes, au casque c'est OK. J'hésite à brancher les Ditton, je ne sais pas s'il y a une protection des hp.
Par ou commencer ? Ou chercher ? J'ai un multimetre, un fer à souder, pas de pompe à dessouder et tendance à tremblotter quand il ne faut pas!
En attendant vos conseils je nettoie.
P.S. 1: le fusible à sauté après 1/2 heure.
P.S. 2: Légereté des condensateurs chez Esart: légende urbaine ou réalité ?

[michel29]

pas courant et original

le tuner FM est de provenance Philips


vu l'age , change tous les petits condos chimiques
ceux de l'alim peuvent etre encore bon
si tu as acces à un esr-metre mesure les condos de l'alim

son qui sature vite , ?
en FM ou sur d'autres entrées ?

sur d'autres entrées çà me parait pas surprenant
les entrées sont probablement conçues pour des niveaux bien plus faibles que le niveau de sortie d'une laser

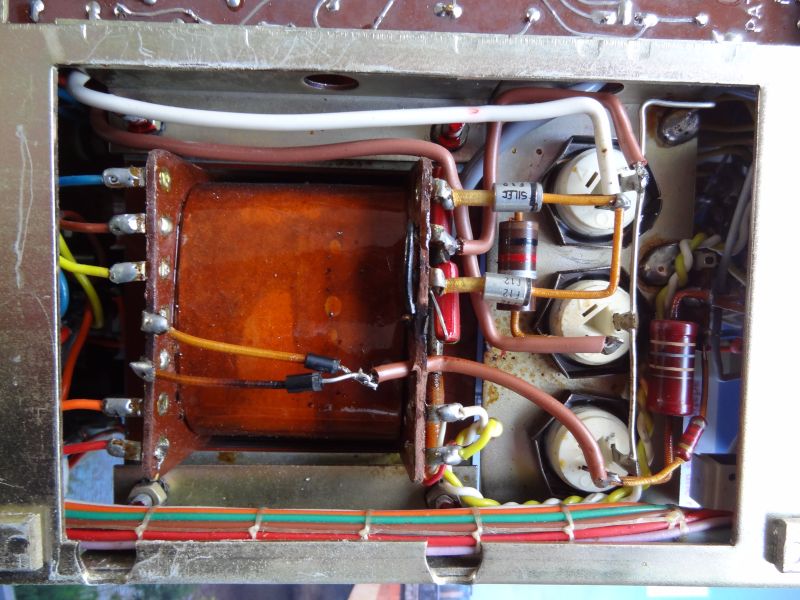

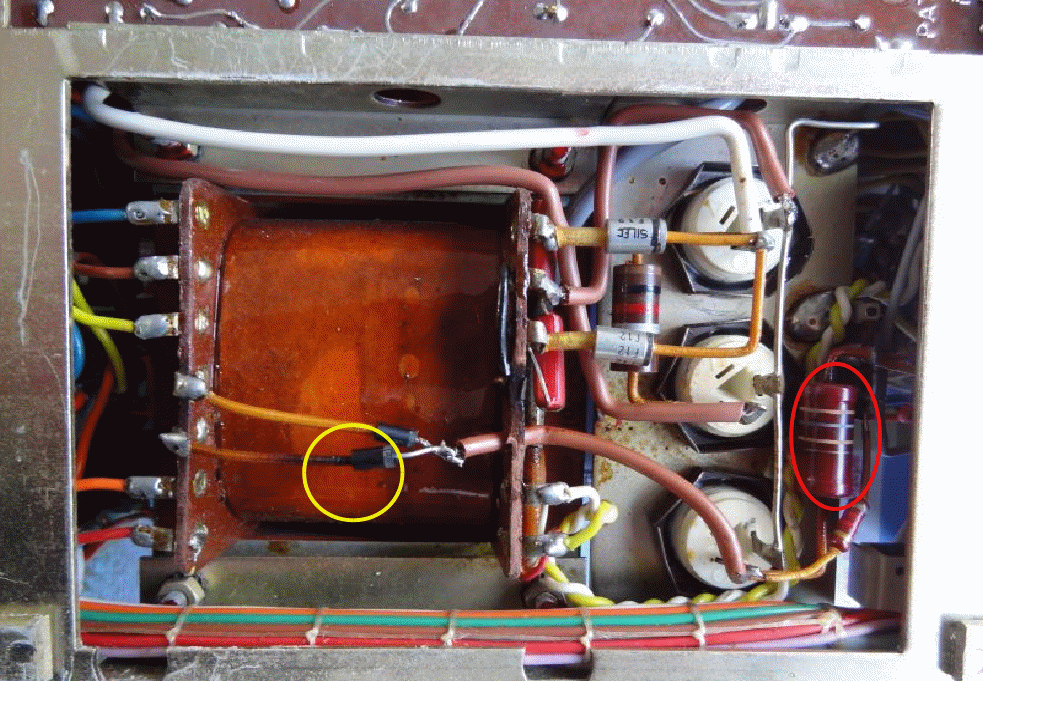

vu 2 anomalies sous le transfo


entouré en jaune
la gaine semble avoir eu chaud ou est seulement brune ?
la diode serait morte ?

entouré en rouge
cette grosse résistance de 2 ou 3 w semble etre roussie
elle fait encore sa valeur nominale ?

[DUB33]

Tuner Phiips ? Bidouillé ou origine ? La diode sur l'alim.... comment la tester ? À quoi sert-elle ? Pas trouvé de schéma...La suite dans la rubrique En panne... Merci de votre aide.

[Denis35]

Bonjour
ou en etes vous de votre restauration ?
je viens de ressortir mon vieux PAT 20 qui n'a pas le meme tuner FM (plutôt Görler) ni la platine alim que vous (d'après vos photos)
J'attaque des problèmes de ronfle sur le PA et après remise en état de la partie FM (tete HF)
CDLT
Denis

[dd83]

Esart,ça me dit quelque chose......
Commence par VIRER tous les petits condos sur toutes les cartes,tu es victime d' une attaque de virus CEF à bouts rouge,avarie connue......
Ceux d'alim et de sortie doivent être encore correct.
Apparemment tu n'as pas le Caisson FM en tuner.
La seule entrée haut niveau qui ne sature pas est le "tape monitor",sur l'entrée AUX faut rajouter un potar (2x47 à 2x 100k)pour diminuer le signal.
Vu la place disponible,double les prises DIN avec des RCA.
Pour la sensibilité FM, il faudrait une antenne 75 ohms....quoiqu'un simple bout de fil peut suffire.

[DUB33]

Restauration abandonnée. Au dessus de mes compétences, bien au dessus!
Si un connaisseur, courageux, inconscient, Esartophile (barrer les mentions inutile) c'est cadeau. Voir rubrique don.
François
