Ortofon STM72 MCA10 MCA76

Klemp

Ortofon STM72 MCA10 MCA76

Messagepar Klemp » jeu. 3 janv. 2013 16:35

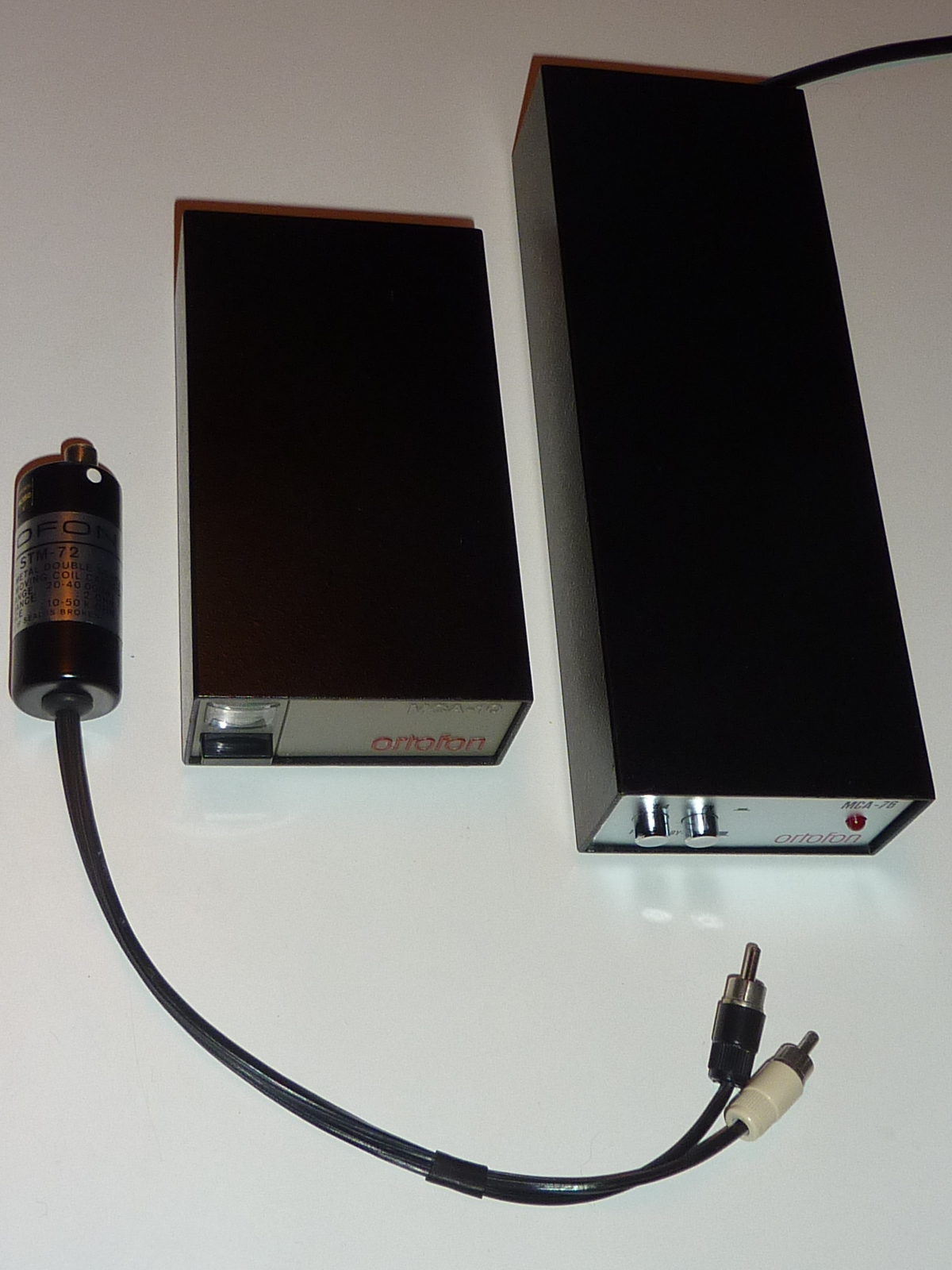

En conséquence à un engouement croissant des amateurs de ce forum vis à vis des cellules à bobines mobiles, une présentation de quelques éléments de la marque Ortofon, concepteur et promoteur du concept de la cellule électrodynamique à bobine mobile.

P1100276 (Copier).JPG
P1100276 (Copier).JPG (198.05 Kio) Vu 3219 fois


Il ne sera question dans ce sujet que d' un petit transformateur, le STM72 et deux pré-préamplificateurs, le MCA10 alimenté sur batteries et le MCA76 utilisant une alimentation secteur.


Avatar du membre
damien
Super Modérateur
Messages : 3997
Enregistré le : mer. 9 févr. 2011 16:02
Localisation : Nancy

Re: Ortofon STM72 MCA10 MCA76

Messagepar damien » jeu. 3 janv. 2013 17:03

Bonjour Jean,
Meilleurs vœux pour cette nouvelle année.
J'ai hâte de lire la suite. Je suis sûr que tu as comme toujours une documentation et/ou une connaissance bien fournies.
Merci pour cette future présentation
Damien

Cherche préampli Fisher 400c ou 400cx ou 400cx2
Cherche 1 haut-parleur pioneer pax15b / pax38b
Cherche 1 enceinte Wharfedale sfb

Klemp

Re: Ortofon STM72 MCA10 MCA76

Messagepar Klemp » jeu. 3 janv. 2013 17:25

Ces trois éléments sont bien sur parfaitement adaptés aux cellules Ortofon, qui ont généralement une impédance de sortie très basse, entre 2 et 5 ohms.

Pour rappel, ils ont globalement le même rapport de transformation, environ 1:10, la tension en sortie du transfo comme des pré-prés est multipliée par 10.

Le transfo STM72 et les pré-pré MCA10 et MCA76 conviennent parfaitement aux Ortofon et autres cellules basse impédance.

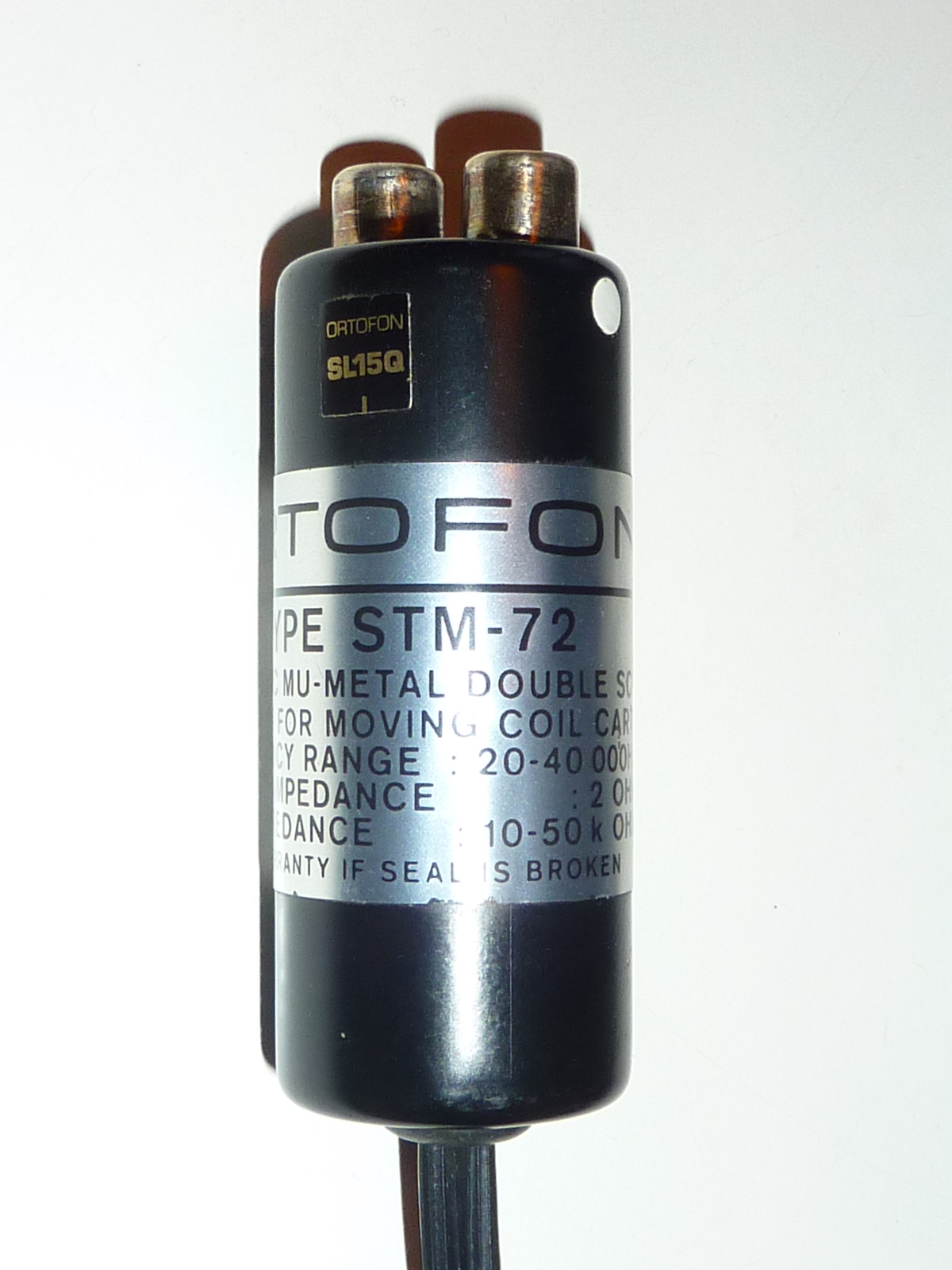

Les caractéristiques du STM72 sont séduisantes sur le papier, double écran de blindage en mu-métal, une bande passante régulière de 20 à 40000 Hz ...
Dans la réalité, ce n' est pas un "mauvais" transfo tant que l' on a pas la possibilité de le comparer à autre chose ... On le trouve alors facilement déficient sur des critères de transparence, de tenue dans les basses et aussi dans les hautes fréquences ...


Klemp

Re: Ortofon STM72 MCA10 MCA76

Messagepar Klemp » jeu. 3 janv. 2013 17:29

damien a écrit :Bonjour Jean,
Meilleurs vœux pour cette nouvelle année.
J'ai hâte de lire la suite. Je suis sûr que tu as comme toujours une documentation et/ou une connaissance bien fournies.
Merci pour cette future présentation



Merci Damien, à toi également :respect:

Désolé de n' avoir plus tôt répondu à tes interrogations sur le MCA76 ... je vais y remédier. :cheer:

Avatar du membre
damien
Super Modérateur
Messages : 3997
Enregistré le : mer. 9 févr. 2011 16:02
Localisation : Nancy

Re: Ortofon STM72 MCA10 MCA76

Messagepar damien » lun. 14 janv. 2013 14:47

Merci et pas d'inquiétude Jean. :respect:
J'ai justement rebranché le STM72 et je te rejoins bien sur le manque
de transparence, de tenue dans les basses et aussi dans les hautes fréquences ..


Edit j'attends la suite avec impatience, surtout le MCA10 que je ne connais pas :helloman:
Modifié en dernier par damien le mer. 30 janv. 2013 14:57, modifié 1 fois.
Damien

Cherche préampli Fisher 400c ou 400cx ou 400cx2
Cherche 1 haut-parleur pioneer pax15b / pax38b
Cherche 1 enceinte Wharfedale sfb

Klemp

Re: Ortofon STM72 MCA10 MCA76

Messagepar Klemp » mer. 30 janv. 2013 12:08

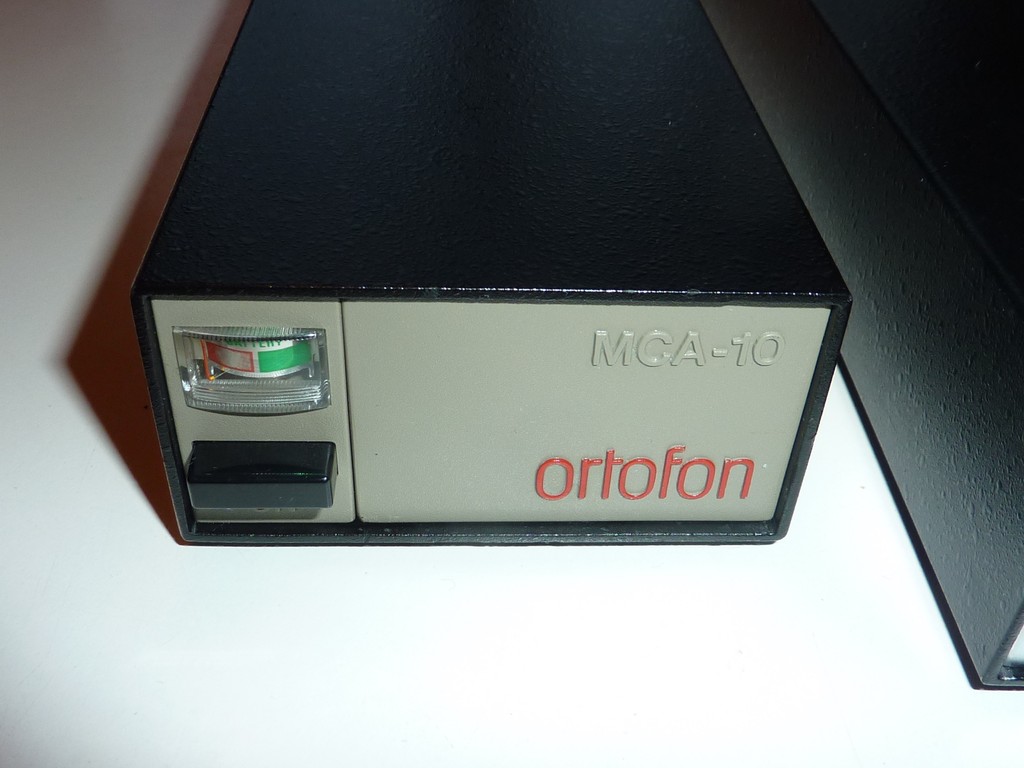

Le MCA10.

Celui-ci est dans son jus avec ses composants d' origine, du Frako et des tantales gouttes :( ... Le risque avec les Frako est limité car les tensions en jeu sont très faibles.... guère plus de 3 volts...

Il mériterait beaucoup mieux, c' est certain, surtout niveau étage audio, simple et basé uniquement sur l' utilisation de composants discrets.

Niveau écoute, il joue dans la même cour que le STM72, ce qui laisse augurer que une fois reconditionné, il soit bien meilleur...

P1100270 (Copier).JPG
P1100270 (Copier).JPG (124.39 Kio) Vu 3105 fois

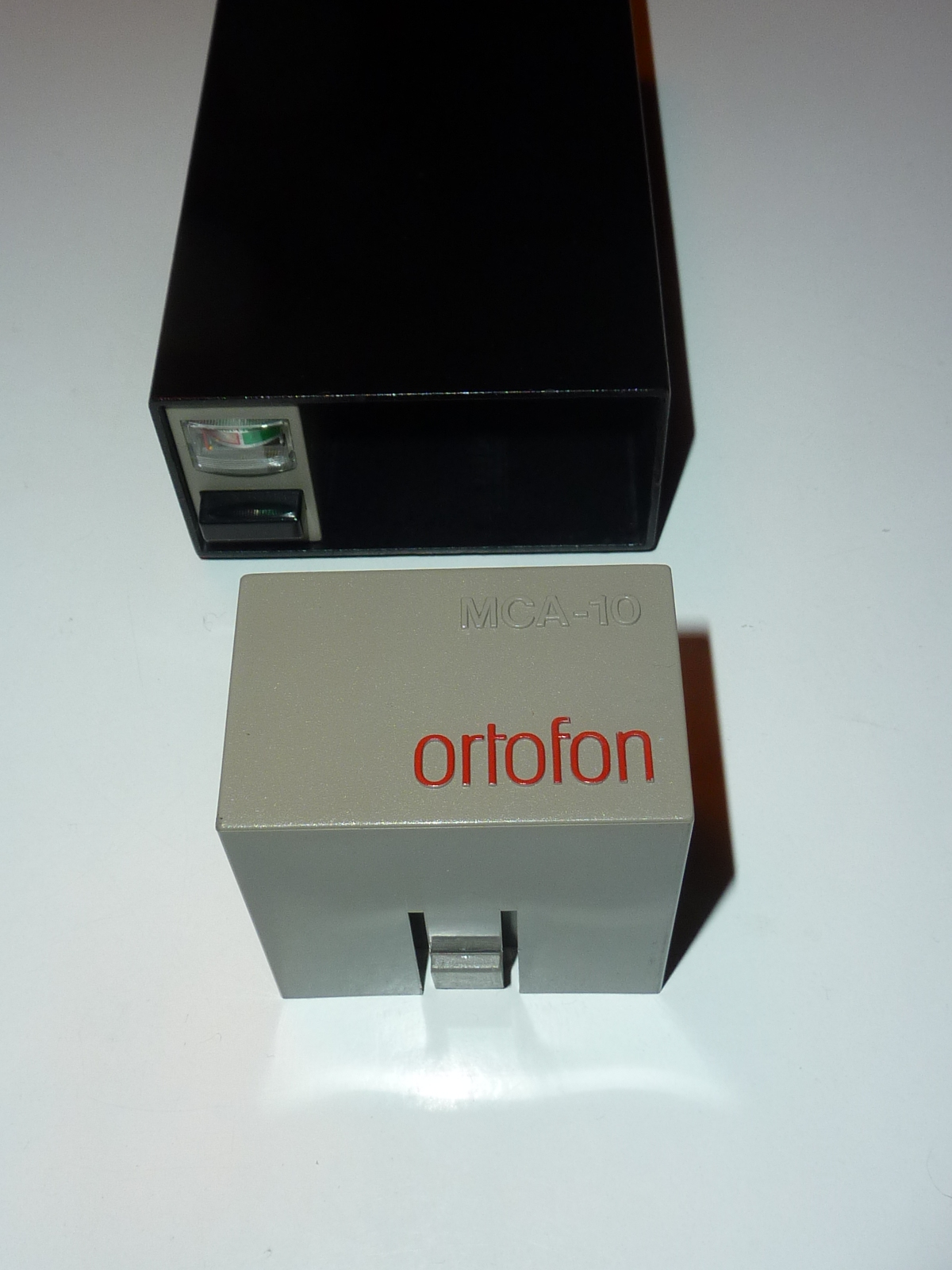

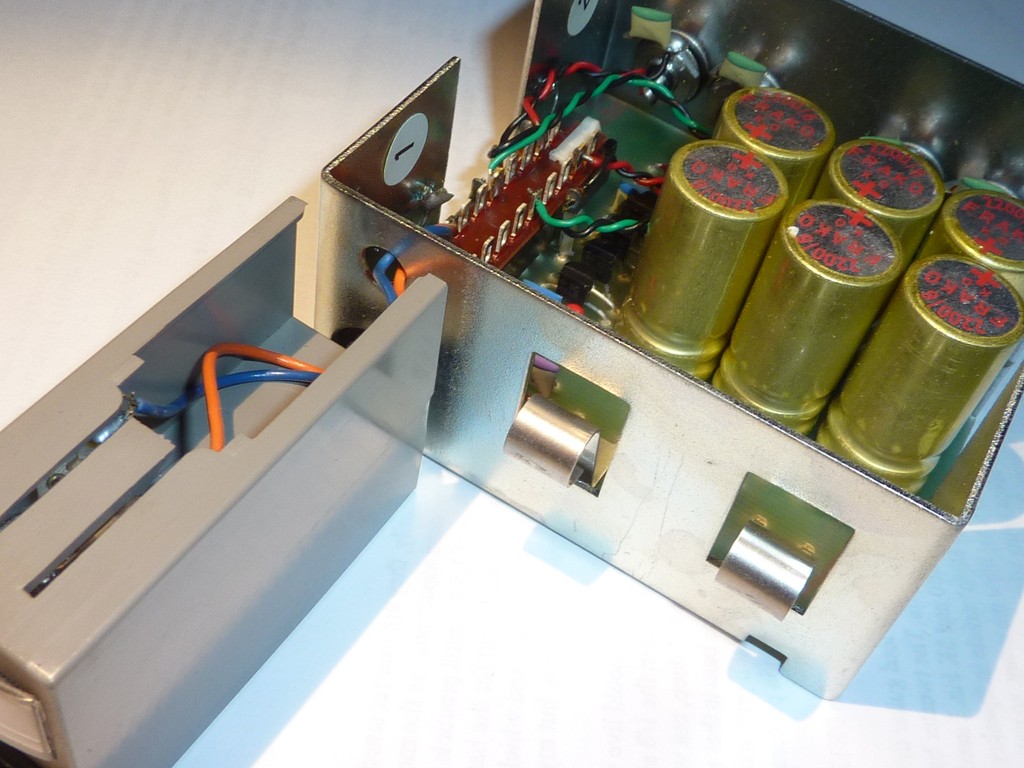

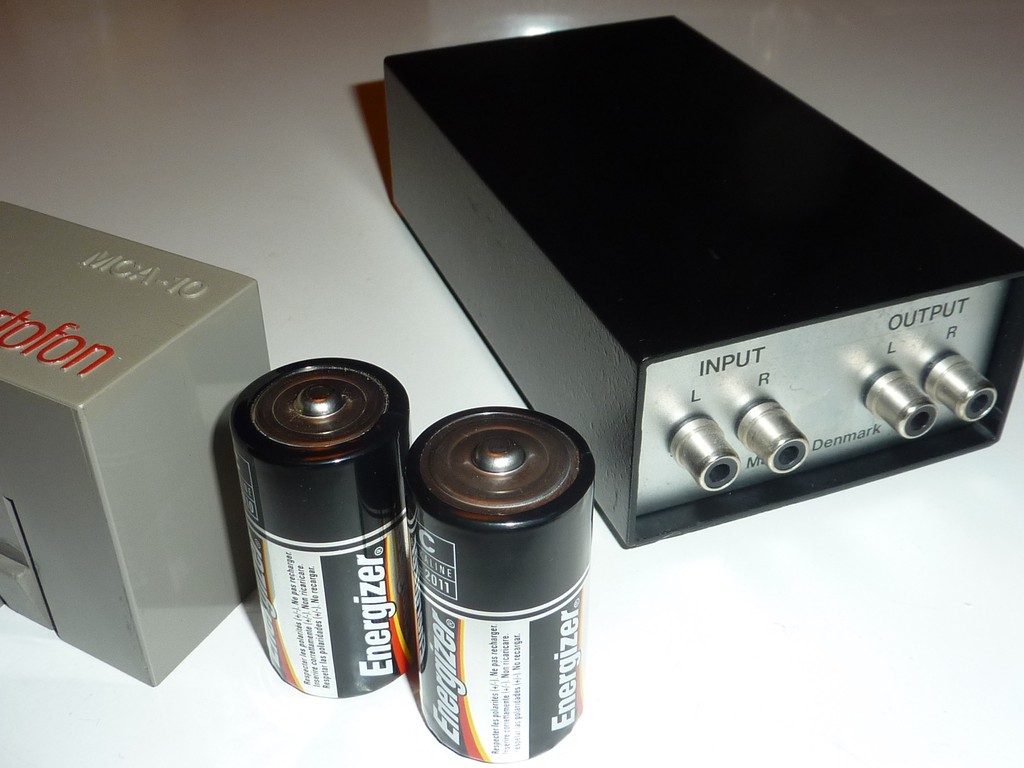

Le compartiment frontal avec ses 2 piles 1,5 volt

P1100289 (Copier).JPG
P1100289 (Copier).JPG (130.91 Kio) Vu 3105 fois

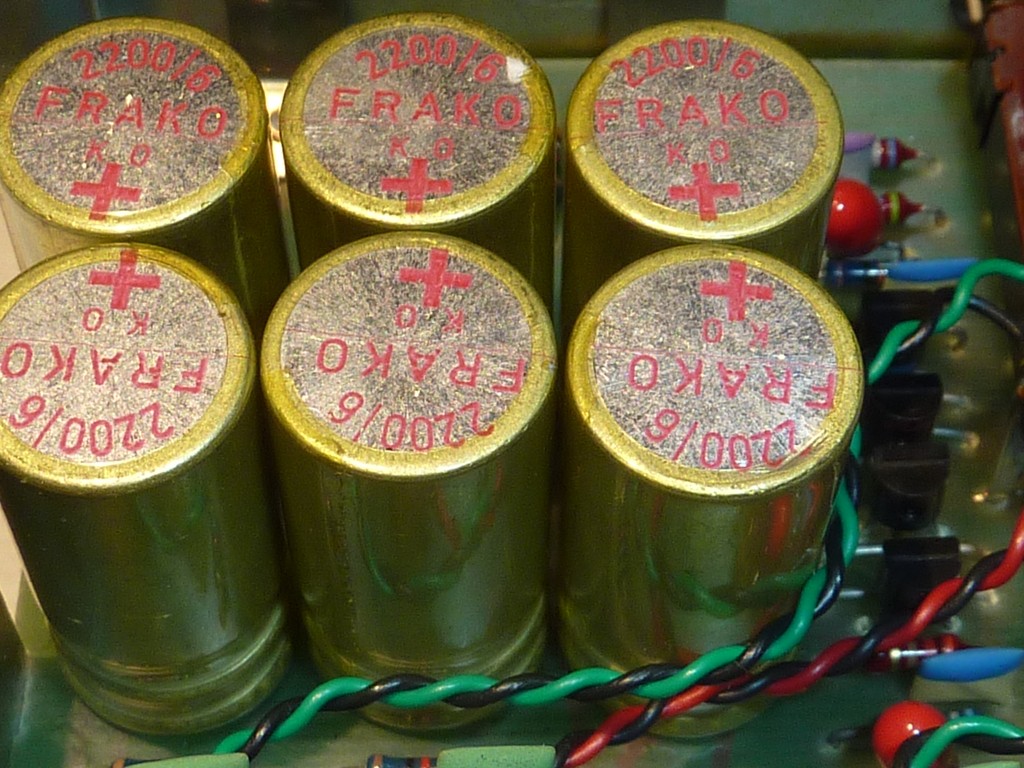

L' intérieur et ses tristement célèbres condensateurs Frako.

P1100265 (Copier).JPG
P1100265 (Copier).JPG (169.91 Kio) Vu 3105 fois

P1100266 (Copier).JPG
P1100266 (Copier).JPG (241 Kio) Vu 3105 fois

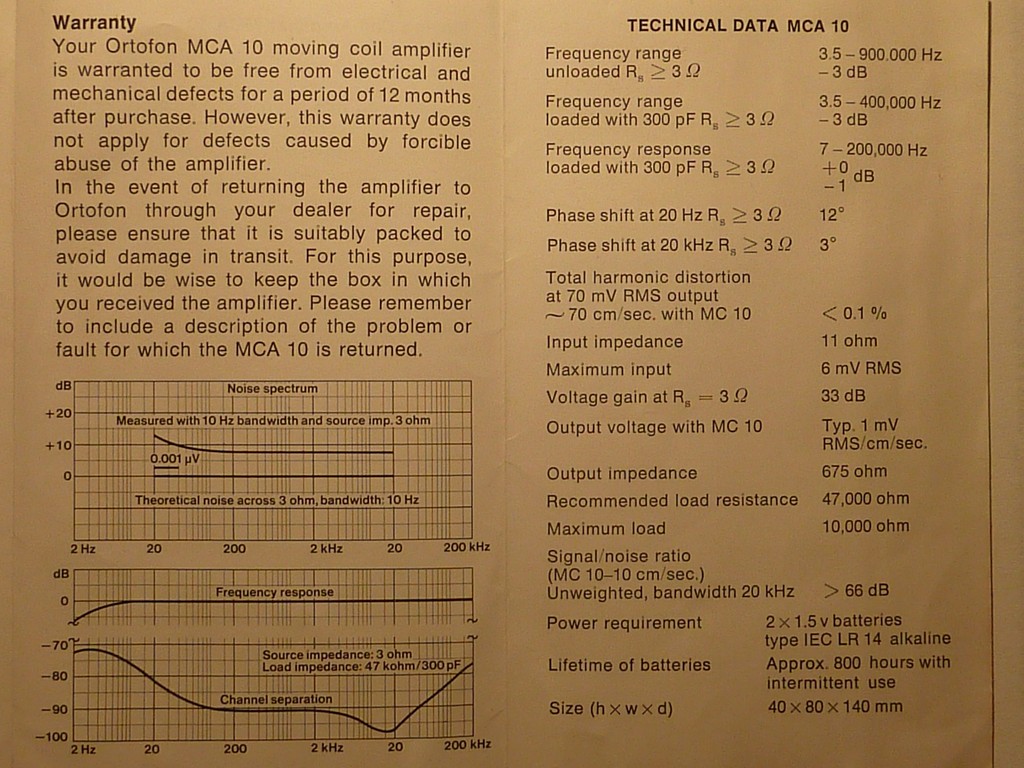

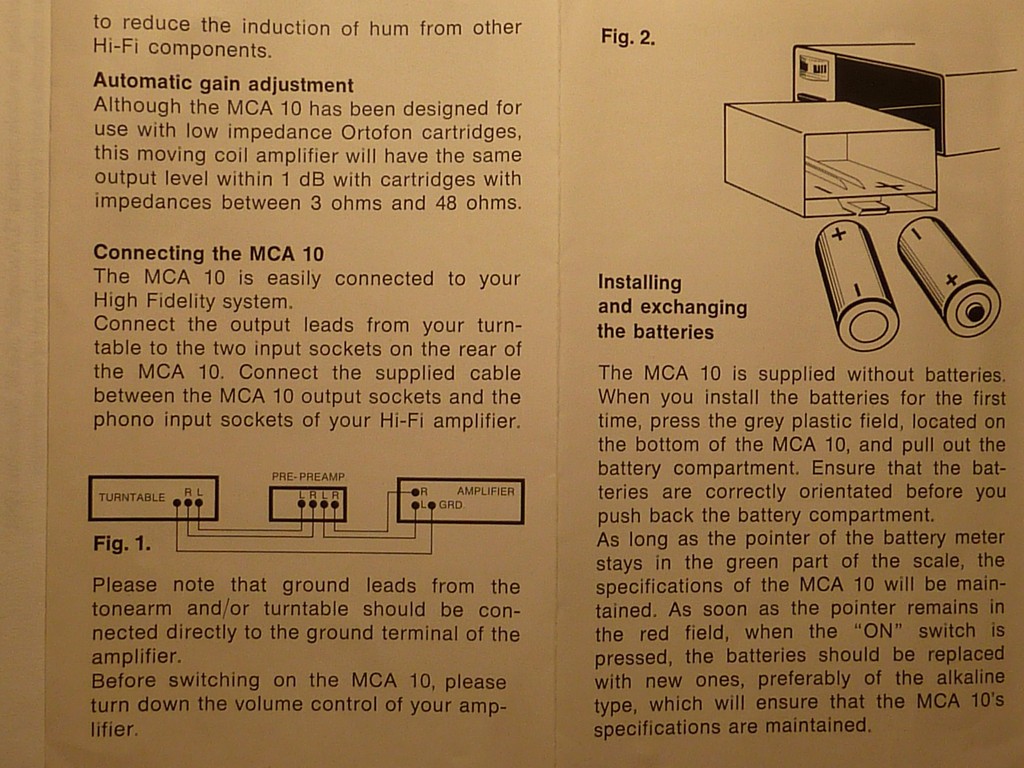

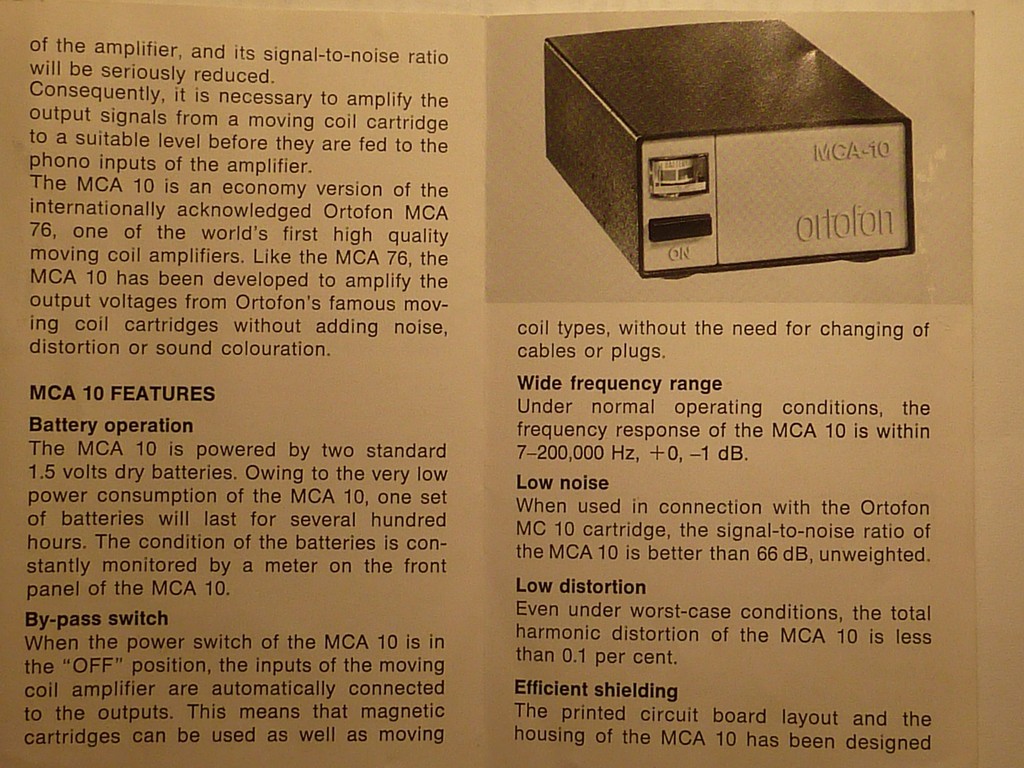

Et le petit manuel de l' utilisateur

P1100290 (Copier).JPG
P1100290 (Copier).JPG (210.24 Kio) Vu 3105 fois

P1100291 (Copier).JPG
P1100291 (Copier).JPG (250.24 Kio) Vu 3105 fois

P1100292 (Copier).JPG
P1100292 (Copier).JPG (239.04 Kio) Vu 3105 fois

P1100293 (Copier).JPG
P1100293 (Copier).JPG (239.01 Kio) Vu 3105 fois

Klemp

Re: Ortofon STM72 MCA10 MCA76

Messagepar Klemp » mer. 30 janv. 2013 12:39

Le MCA76.

Présenté vers 1973/1974, le MCA76 intègre un superbe transformateur Jorgen Schou, une régulation et un filtrage de l' alimentation particulièrement soigné.
Présenté en pleine période de développement de la Quadriphonie, il est équipé d' un filtre commutable passe-haut afin de laisser, ou d' éliminer, la porteuse haute fréquence utilisée sur les disques CD4.

P1100273 (Copier).JPG
P1100273 (Copier).JPG (123.57 Kio) Vu 3097 fois

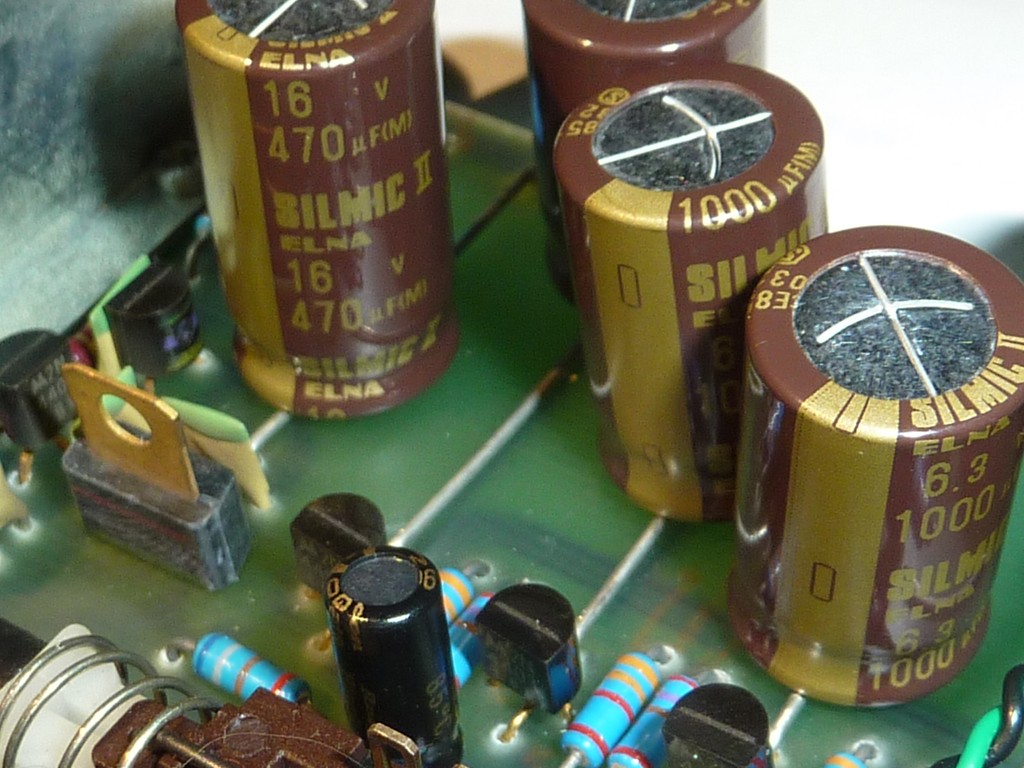

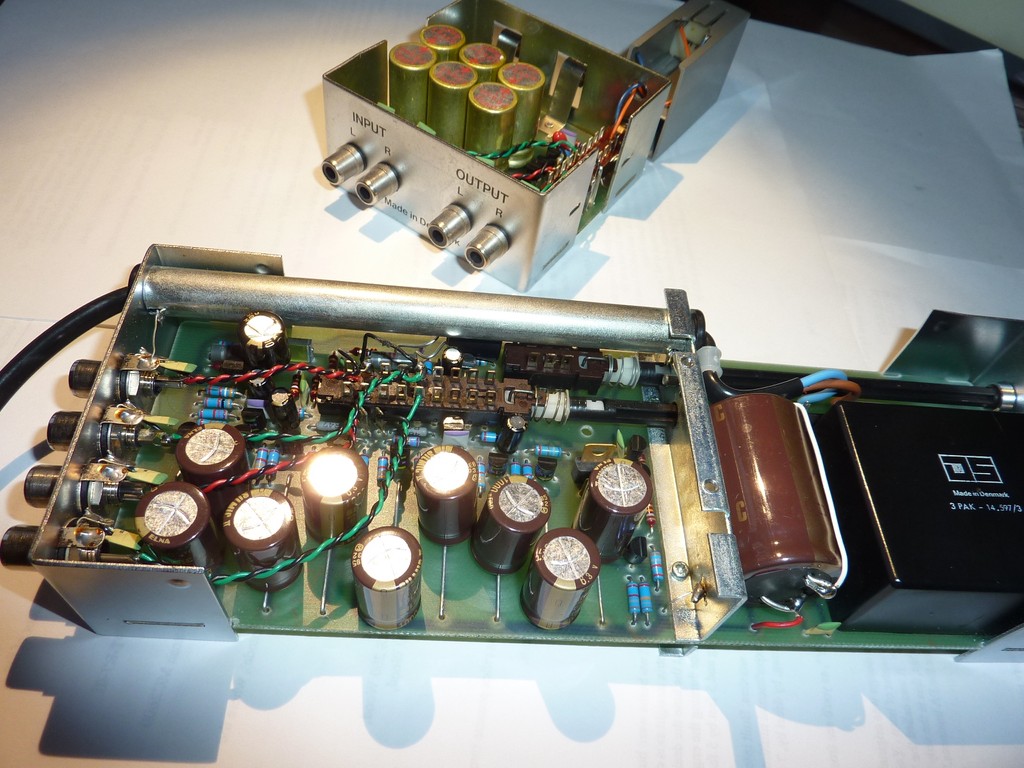

Dans celui-ci, l' ensemble des composants passifs condensateurs a été changé pour du Elna Silmic pour l' alimentation et Rubycon Black-Gate pour la partie audio.

P1100262 (Copier).JPG
P1100262 (Copier).JPG (239.98 Kio) Vu 3097 fois

P1100263 (Copier).JPG
P1100263 (Copier).JPG (206.8 Kio) Vu 3097 fois

P1100264 (Copier).JPG
P1100264 (Copier).JPG (215.57 Kio) Vu 3097 fois

P1100267 (Copier).JPG
P1100267 (Copier).JPG (197.42 Kio) Vu 3097 fois


Je ne pourrais que recommander le changement des condensateurs d' origine dans cet appareil ... ça lui apporte un souffle nouveau ... une transparence qu' il n' a pas avec les composants installés par Ortofon.

Ca lui permet de se rapprocher du niveau d' excellents transfos, avec en plus une faculté d' adaptation à l' impédance de la quasi totalité des cellules du marché.
Cela montre une fois de plus que, dans les électroniques audio, la qualité des composants conditionne les résultats sonores dans des proportions énormes.
C' est en plus une forme de "sécurité" pour un fonctionnement dans le temps.
Les condensateurs Black-Gate étant aujourd' hui introuvables, on peut y installer du Elna Silmic en très basse tension.

A noter encore que c' est un appareil que je laisse en permanence sous tension.

P1100274 (Copier).JPG
P1100274 (Copier).JPG (188.79 Kio) Vu 3095 fois

P1100275 (Copier).JPG
P1100275 (Copier).JPG (294.3 Kio) Vu 3095 fois

Klemp

Re: Ortofon STM72 MCA10 MCA76

Messagepar Klemp » mer. 30 janv. 2013 12:48

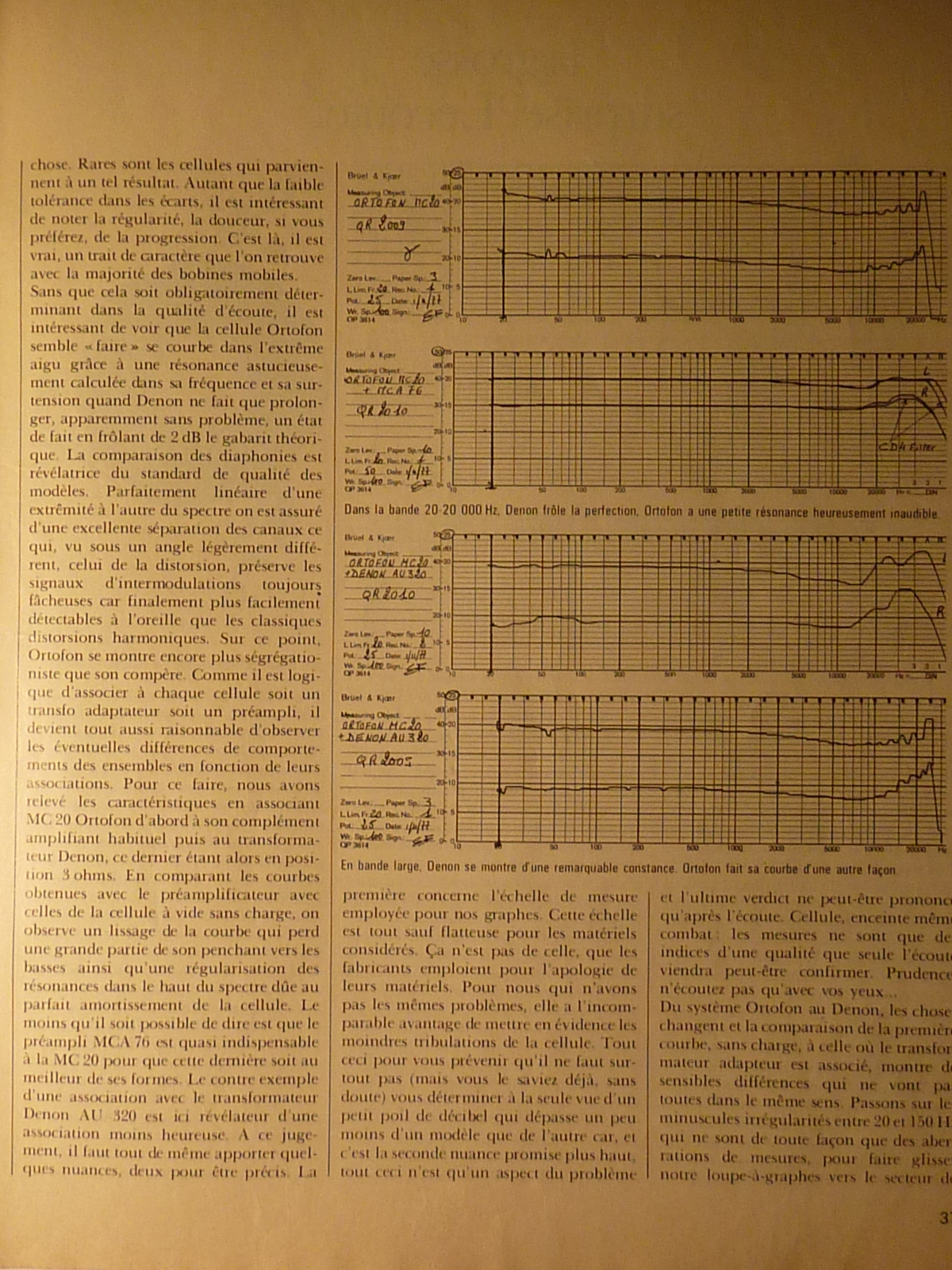

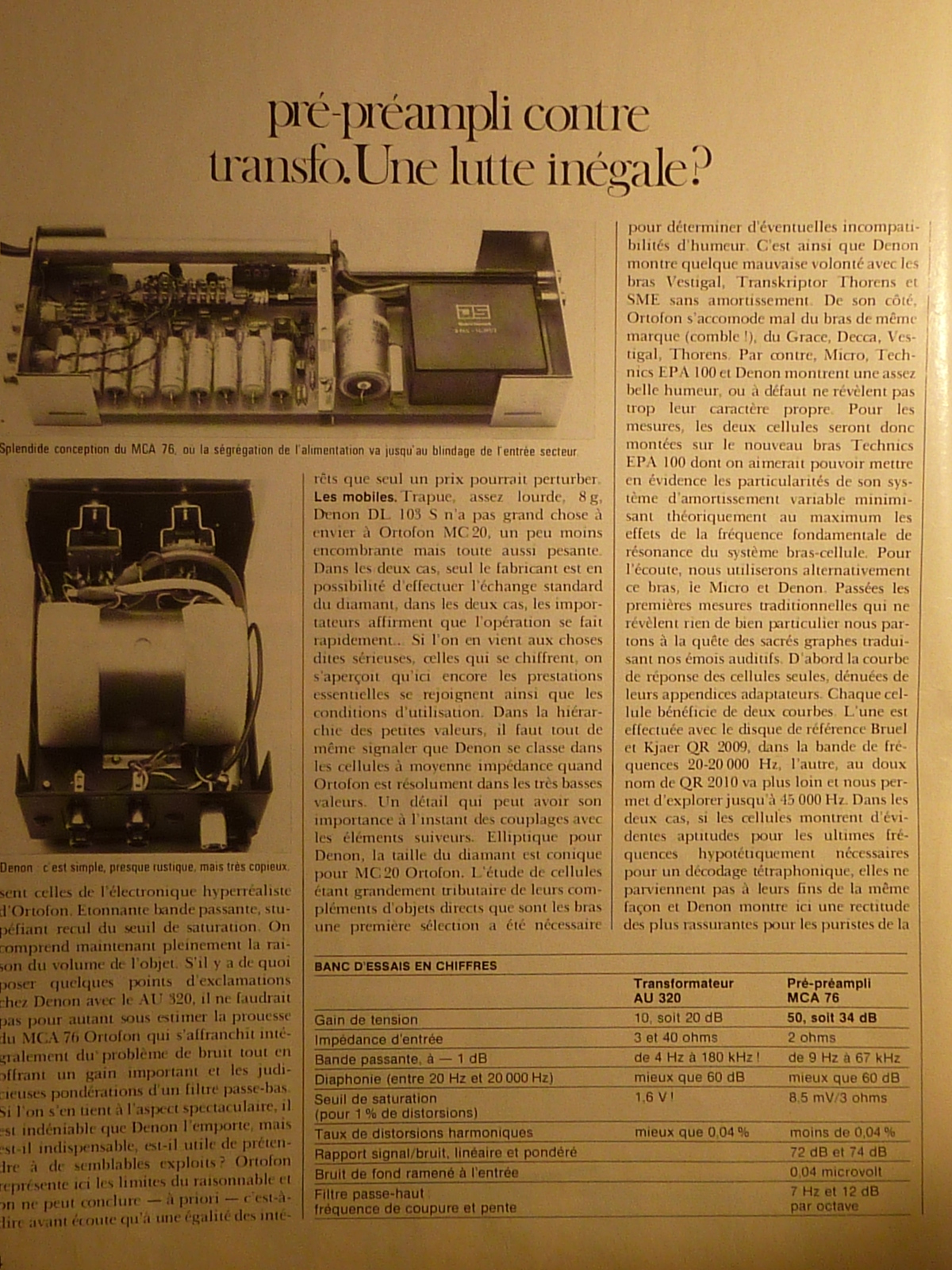

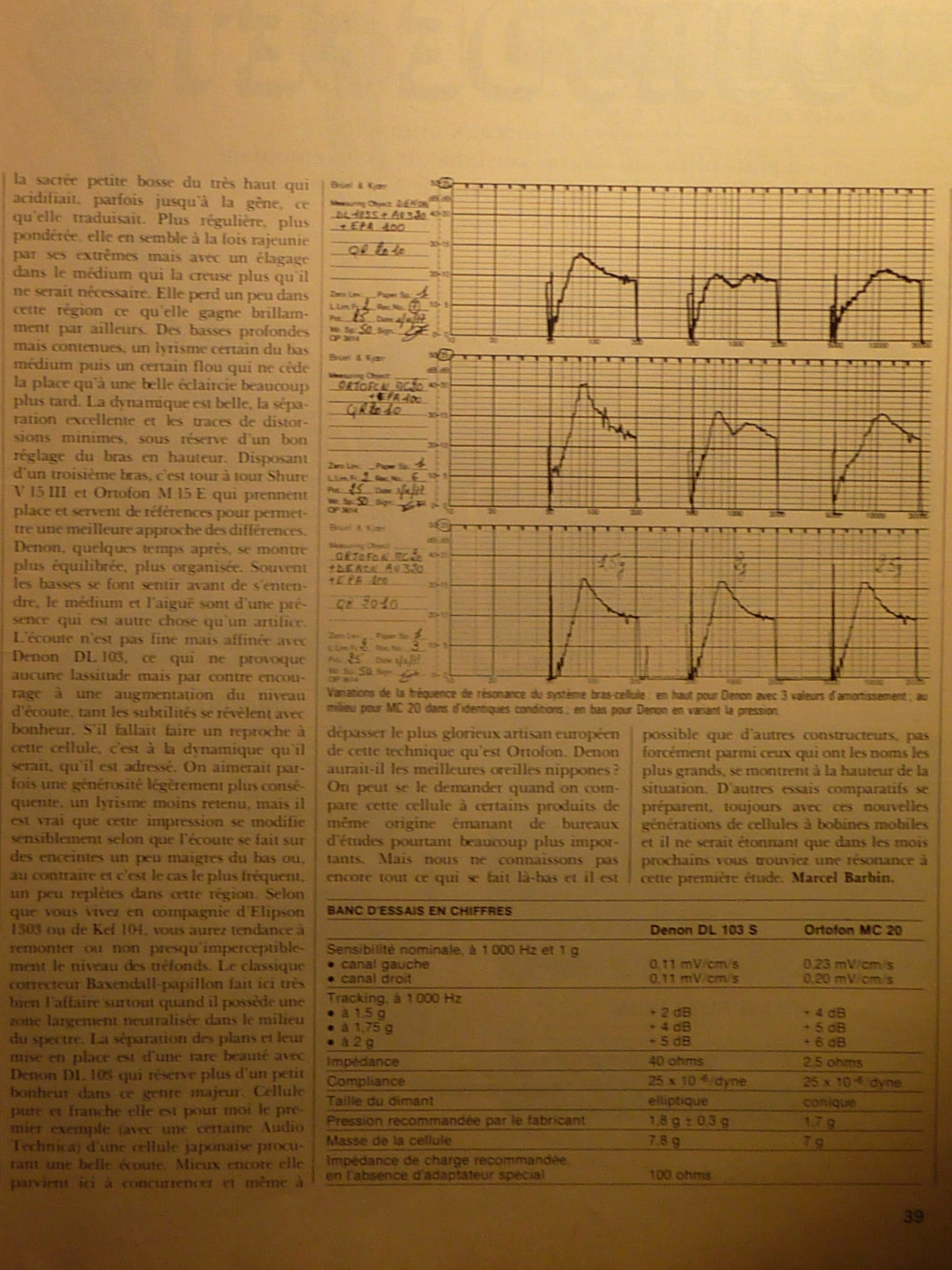

Pour clore ce sujet, un banc d' essai paru au début 1978 dans Son Magazine










Avatar du membre
pionroi
Super Modérateur
Messages : 5932
Enregistré le : dim. 3 avr. 2011 18:05
Localisation : 33

Re: Ortofon STM72 MCA10 MCA76

Messagepar pionroi » mer. 30 janv. 2013 13:10

une fois de plus très très intéressant :yes!:
:merci: Jean
écoutons sans œillères.

Georges

Avatar du membre
damien
Super Modérateur
Messages : 3997
Enregistré le : mer. 9 févr. 2011 16:02
Localisation : Nancy

Re: Ortofon STM72 MCA10 MCA76

Messagepar damien » mer. 30 janv. 2013 14:52

Merci pour cette documentation Jean, c'est très instructif. :respect:

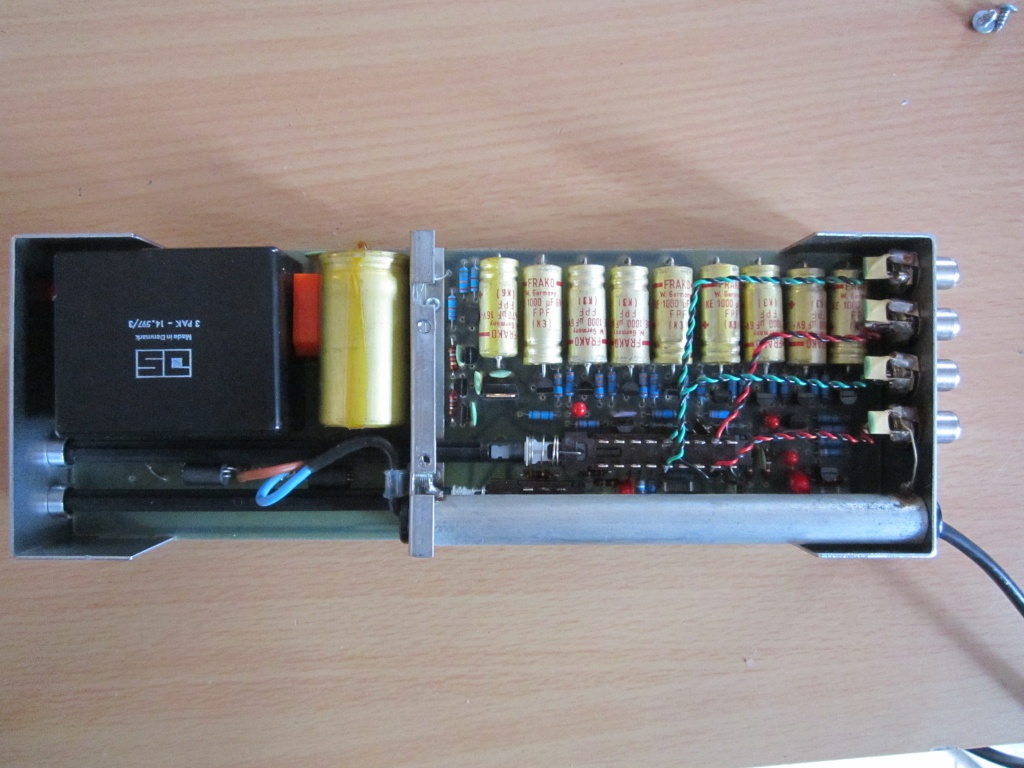

Je me permets d'ajouter une photo du MCA76 avant recapage.
Je l'ai effectué aussi, le gain est évident. Même s'il me reste encore les deux tantales 6,3uf à changer, pour le moment je n'ai pas trouvé de chimiques de bonne qualité à cette valeur. :spamafote:

Je vais donner rapidement mon ressenti sur le pré en comparaison du transfo STM72. Je les ai écouté tous deux sur une MC10 mkII viewtopic.php?f=83&t=23133&hilit=+MC10
Même avant le recapage, je trouvais le MCA76 plus silencieux, moins sujet à "l’environnement extérieur" que le STM72. il était surtout plus "juste" que le petit transfo, plus de détails ressortaient à l'écoute.
Le changement des condensateurs apporte effectivement un souffle nouveau, cela semble plus léger, avec un voile en moins.
J'avais choisi le préampli sur les conseils de Jean, justement pour cette possibilité d'adapter tout type de cellules. Certes il ne fera pas mieux que des transformateurs adaptés à chaque cellule, mais il a le mérite d'être polyvalent et de qualité. Il faudrait essayer d'autres cellules dessus. J'ai loupé une SL15 sur la bay.us hier :spamafote:


Damien

Cherche préampli Fisher 400c ou 400cx ou 400cx2
Cherche 1 haut-parleur pioneer pax15b / pax38b
Cherche 1 enceinte Wharfedale sfb
