Audiotec G150

[morton]

pour Morton
les condos chimiques de ton ampli sont tous d'origine ?

peut etre faut-il les changer pour éliminer ce défaut et aussi le claquement dans le médium à la mise sous tension

Poussipousse a changé tous les chimiques des 6 amplis du systeme

Bonsoir Michel

C'est possible mais je ne sais pas comment apprécier ou mesurer ces "condos" (je pense qu'il s'agit de condensateurs). Il faudrait que je sache dans cette forêt de composants électroniques, de quel matériel l'on parle et si celui-ci est disponible en pièces de rechange à valeurs identiques.
Ensuite, il y a le démontage et remontage et là, c'est du sérieux.....à coté d'un changement de suspension de H.P

Je me suis laissé dire qu'il se pourrait que le phénomène provienne d'une mauvaise mise en phase. Car effectivement, pourquoi lorsque j'écoute la chaine debout le rééquilibrage des voix et/ou instruments ainsi que le volume sont rétablis alors qu'assis la dominante est davantage à gauche.
Ce système pour être de haute qualité musicale nécessite probablement un ou des réglages de montres suisses.
Cordialement
Morton

[michel29]

effectivement ce sera long et fastidieux de reconditionner les 6 amplis de ton systeme avec des condensateurs neufs
pour autant ces amplis méritent d'avoir des condos neufs pour affronter 30 nouvelles années de marche
dans un post tu parlais d'une sorte de claquement dans un des médiums , c'est probablement le fait d'un condo qui est fatigué

la mesure des condos est possible mais le capacimetre coute assz cher
on en a parlé ici viewtopic.php?f=89&t=12902&p=153401"
le plus simple pour toi est de changer

les condos d'origine ont passés les 40 ans , c'est déja bien

un autre lien à méditer sur les condos
http://www.audiovintage.fr/?p=816"

pour le probleme de mise en phase ,inverse les branchement d'un médium , notes biens les fils invesés, sur quelle enceinte , écoutes
remets comme avant
inverse le second , écoutes

conserves la solution qui marche le mieux

[morton]

effectivement ce sera long et fastidieux de reconditionner les 6 amplis de ton systeme avec des condensateurs neufs
pour autant ces amplis méritent d'avoir des condos neufs pour affronter 30 nouvelles années de marche
dans un post tu parlais d'une sorte de claquement dans un des médiums , c'est probablement le fait d'un condo qui est fatigué

la mesure des condos est possible mais le capacimetre coute assz cher
on en a parlé ici viewtopic.php?f=89&t=12902&p=153401"
le plus simple pour toi est de changer

les condos d'origine ont passés les 40 ans , c'est déja bien

un autre lien à méditer sur les condos
http://www.audiovintage.fr/?p=816"

pour le probleme de mise en phase ,inverse les branchement d'un médium , notes biens les fils invesés, sur quelle enceinte , écoutes
remets comme avant
inverse le second , écoutes

conserves la solution qui marche le mieux

Bonsoir Michel

Merci pour toutes ces pistes que je vais suivre.

Je suis dans le sud-ouest jusqu'au 27. A mon retour je vais ouvrir l'ampli pour y voir de plus près. Il n'empêche que j'ai des doutes sur ma capacité à effectuer ce travail de spécialiste.

En attendant, à propos du bruit sec sur le médium gauche, j'ai résolu (provisoirement) le pb en déconnectant les H.P médium/aigu du caisson de grave avant la mise sous tension du pre ampli. J'attends 2 ou 3 minutes puis je reconnecte la broche à la prise. Et là tout va bien, aucun bruit, aucun mouvement violent de la bobine.

Quant à la phase, les prises qui alimentent les enceintes sont dotées de 3 paires de 2fils montées sur des broches Hirschmann ( à 6 plots). Si je dois changer le sens des fils, faut-il que j'accède directement aux fils soudés sur les cosses des h.P. pour les intervertir....????

Cordialement
Morton

[Gatsby]

Pour Morton.

Bien le bonjour !

S'ils n'ont pas été bidouillés par quelqu'un, les HP des enceintes sont parfaitement câblés d'origine. Et une inversion de phase à ce niveau ne générerait pas un claquement, mais un décalage de l'effet stéréo dans l'espace. Pour les médium et les aigus s'entend, une inversion de phase aurait un effet différent sur les HP de basse qui sont montés en push-pull.

Les matériels AUDIOTEC ne sont pas équipés de prise de terre. Vous pouvez toujours essayer d'inverser la ou les prises d'alimentation. Si ça ne fait pas de bien, ça ne peut pas faire de mal non plus.

Bien à vous,

Pierre-François

[Gatsby]

Désolé, j'ai encore une fois lu trop vite, la réponse de Michel traitait deux sujets et je n'en avais vu qu'un. Milles excuses, cela viendra avec le temps ! Enfin j'espère ....

[morton]

Pour Morton.

Bien le bonjour !

S'ils n'ont pas été bidouillés par quelqu'un, les HP des enceintes sont parfaitement câblés d'origine. Et une inversion de phase à ce niveau ne générerait pas un claquement, mais un décalage de l'effet stéréo dans l'espace. Pour les médium et les aigus s'entend, une inversion de phase aurait un effet différent sur les HP de basse qui sont montés en push-pull.

Les matériels AUDIOTEC ne sont pas équipés de prise de terre. Vous pouvez toujours essayer d'inverser la ou les prises d'alimentation. Si ça ne fait pas de bien, ça ne peut pas faire de mal non plus.

Bien à vous,

Pierre-François

Bonjour Pierre-François,

Merci de vous intéresser à mon problème.

Effectivement, j'ai le sentiment d'avoir une restitution stéréophonique un peu "flottante" enfin, qui se rétablie si je me tiens debout alors qu'assis il y a une dominante de la voie gauche.

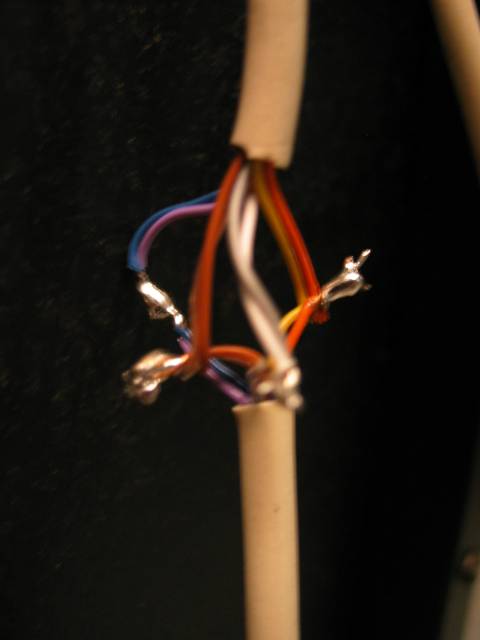

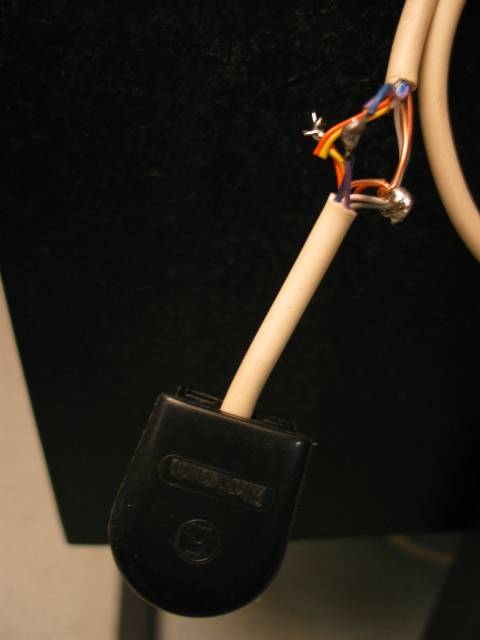

A ce propos, les prises qui reliaient le bloc medium/tweeter au caisson de grave étaient coupées (conséquence du démontage de la chaine) si bien que j'ai du connecter les fils en les soudant "en l'air" tout en veillant à bien les appairer. Je pense que j'ai bien respecté la procédure.

J'arrive à éviter le claquement en débranchant la borne Hirschmann (celle qui relie le bloc médium/aigu au caisson grave) avant la mise sous tension.
J'attends quelques minutes puis je rebranche: de ce fait, aucun bruit sur le médium gauche alors qu'auparavant la bobine avançait brutalement à la mise sous tension. C'est une solution pour protéger le H.P médium en attendant de trouver la source ou l'origine de ce claquement.

J'ai fait également le repérage de la phase pour tous les éléments de cette chaine à partir du multimètre en repérant la valeur la plus basse.

Bien cordialement,
Morton

[membre banni]

:helloman:

Ce serait intéressant que vous mesuriez le courant de repos sur les 6 modules (et reporter les mesures ici) :


Zoom sur la procédure :

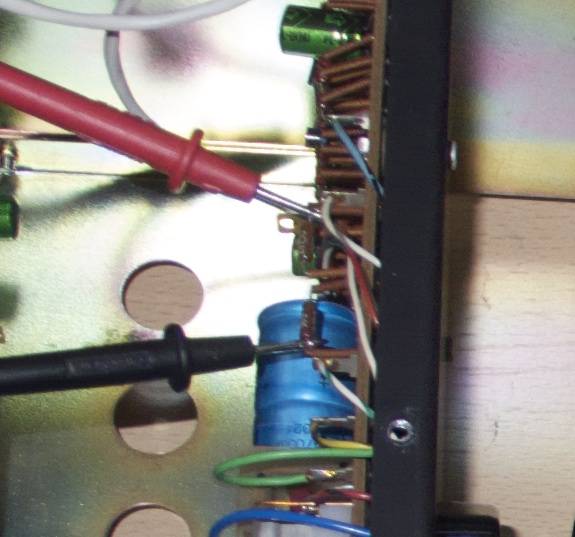

Mode Voltmètre continu, fourchette la plus faible, on connecte (peu importe le sens) les pinces ou les pointes entre les 2 ou 4 résistances. Logiquement c'est quelque mV (15?) entre les 2 et un peu plus entre les 4 (30?).

5 min de chauffe devrait suffire pour la lecture d'une valeur stable. :respect:

[morton]

:helloman:

Ce serait intéressant que vous mesuriez le courant de repos sur les 6 modules (et reporter les mesures ici) :

Le fichier joint A506.jpg n’est plus disponible.

Zoom sur la procédure :

Le fichier joint A506-1.jpg n’est plus disponible.

Mode Voltmètre continu, fourchette la plus faible, on connecte (peu importe le sens) les pinces ou les pointes entre les 2 ou 4 résistances. Logiquement c'est quelque mV (15?) entre les 2 et un peu plus entre les 4 (30?).

5 min de chauffe devrait suffire pour la lecture d'une valeur stable. :respect:

Bonjour

Je vais tenter de le faire à mon retour le 28/9.

Quand vous dites que 5mn de chauffe de devraient suffire, est-ce que cela sous-entend que j'allume la chaine pendant ce temps puis, je l'éteins (par sécurité) avant de prendre les mesures.

Et les mesures, où devrais-je les prendre pour obtenir, sans risque de dommages irréversibles pour l'ampli : à la base des condensateurs ? sur les soudures au niveau de la plaque en bakélite ?

Pour être certain de parler des mêmes résistantes, je joins la photo de l'ampli avec les repères. J'ai constaté qu'il n'y avait pas le même nombre de résistances selon les blocs. Je suppose que c'est normal en fonction de la puissance que chacun produit.

En rentrant, j'essaierai de faire des gros plans de chaque bloc afin d'être plus précis dans mes questions.

Merci dans tous les cas pour cette aide précieuse.
Cordialement
Morton

[morton]

Bonsoir,

Je viens, enfin, de recevoir les fiches de contrôle ( à la mise en service) du A506, du FA2 et du PR916 Audiotec.

Est-ce que ces données peuvent aider à cerner mon pb de déséquilibre. Déséquilibre que je corrige artificiellement pour le moment en positionnant le bouton BALANCE sur 1h(13h).

Avec tous mes remerciements
Morton

[Benfer]

Bonjour à tous !
J'ai craqué il y a un mois, le prix était bas et mon envie était forte. J'ai donc fait l'acquisition d'une chaîne complète G150. D'après Christophe ( chm ) j'ai de la chance car ce serait la meilleure version avec medium Philips... je ne sais pas si vous serez tous de même avis mais je l'espère car pour le reste... elle est en très mauvais état et tout est à refaire !

- les enceintes "kangourou"
- le A506
- le filtre FA2
- le préampli PR906
- le tuner T932
- l'adaptateur pour casque ( je ne connais pas la référence )

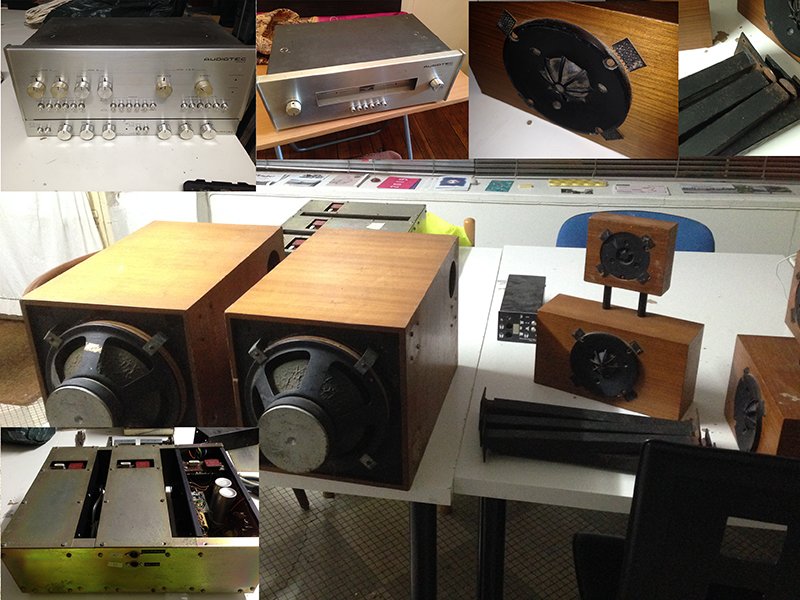

Je sais qu'il est recommandé de ne pas mettre des photos poussiéreuses sur le forum mais voici simplement l'état de la chaîne... comme vous les voyez c'est non seulement poussiéreux, mais oxydé, voir rayé et cabossé. Je ne l'ai évidemment pas allumée car elle était stockée dans une cave depuis plusieurs années.


Afin de respecter les exigences du forum je vous propose de mettre la suite du sujet concernant ma chaîne G150 dans la rubrique "En panne" sauf meilleure recommandation de votre part. Voici le lien : https://www.audiovintage.fr/leforum/vie ... 57#p636057
