B&W DM12

[Unic]

A l'occasion du passage sur Paris de notre ami Cédric (je le salue au passage), j'ai pu écouter ces petites boites associées à un équipement Quad (33 + 303) ; cette écoute m'a tellement convaincu que peu de temps après je me suis procurer l'électronique en question et me suis mis en recherche d'un exemplaire de B&W DM12.

Recherche aboutie il y a 2 semaines.
Elles sont en assez bon état, mais l'une d'entre elles est arrivé muette. Après échange des HPs entre les caisses, j'ai pu constaté que ceux-ci n'étaient pas en causes.
J'ai soupçonné de suite le relais (contact sale), soupçon avéré.Le contact a été poncé légèrement et c'est reparti "comme en quarante". J'ai procédé à la mise à niveau de quelques condensateurs de filtrage et à une séance de photos.

B&W DM12__01_resize.jpg (195.14 Kio) Vu 11264 fois

B&W DM12__02_resize.jpg (188.38 Kio) Vu 11264 fois

B&W DM12__03_resize.jpg (188.26 Kio) Vu 11264 fois

Sur les caches, il faut remarqué la bande mousse (à refaire) à l'emplacement des tweeters.

B&W DM12__04_resize.jpg (188.08 Kio) Vu 11264 fois

B&W DM12__05_resize.jpg (198.7 Kio) Vu 11264 fois

B&W DM12__06_resize.jpg (197.57 Kio) Vu 11264 fois

B&W DM12__07_resize.jpg (180.69 Kio) Vu 11264 fois

Les borniers à pinces seront bientôt remplacés par des prises bananes.

B&W DM12__08_resize.jpg (172.91 Kio) Vu 11264 fois

[Unic]

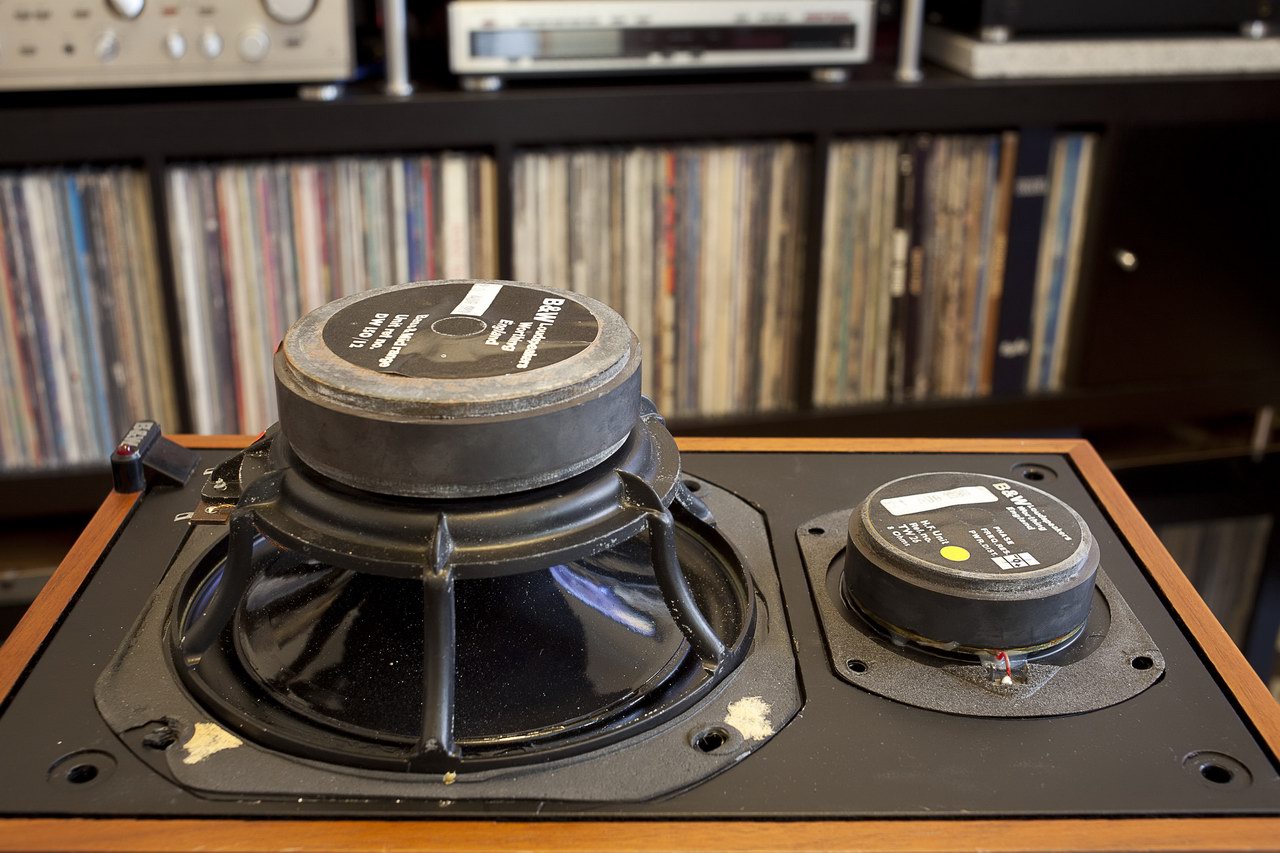

HPs : médium DW 150/12 ; tweeter TW26.

B&W DM12__09_resize.jpg (149.49 Kio) Vu 11262 fois

B&W DM12__10_resize.jpg (199.76 Kio) Vu 11262 fois

B&W DM12__11_resize.jpg (170.62 Kio) Vu 11262 fois

Caisse en bois aggloméré 12mm + amortissement rigide noir de 6/7mm sur toutes les faces, sauf celle du bas + amortissement en mousse (epaisseur de 4 cm).

B&W DM12__12_resize.jpg (207.14 Kio) Vu 11262 fois

Filtre placé en fond de caisse fixé par le dessous.

B&W DM12__13_resize.jpg (169.77 Kio) Vu 11262 fois

Détails du filtre.

B&W DM12__14_resize.jpg (206.74 Kio) Vu 11262 fois

B&W DM12__15_resize.jpg (216.82 Kio) Vu 11262 fois

Mise à jour du filtrage les Elcap & autres PYE ont été remplacés par des condos plastiques russes.

B&W DM12__16_resize.jpg (160.35 Kio) Vu 11262 fois

[Sgt.Pepper]

Belles photo.
Je crois en réalité que cette table sublime tout ce qui est posé dessus .

[Unic]

Je ne sais comment je dois le prendre ?

Schéma du crossover ci-dessous.

Crossover


Je n'ai pas changé les petits plastiques ITT 1µF/100v et 0,22µF/100v. Je me demande si ça vaut le coup de le faire ?

[Sgt.Pepper]

Un mauvais maçon ne ferait rien de bien avec la meilleure des truelles.
Donc tu dois le prendre bien

[pionroi]

ça y est, la présentation est complète, merci Pedro et pour les photos.

je constate que tu n'as plus de place dans ta bibliothèque pour tes biblios

[Spide]

Belles photos Pedro ! Dommage que tu n'as que 3 ou 4 vinyles pour en profiter

[Berurier]

+1
Belles photos !
Et voilà un sujet maintenant bien complet sur ce modèle
Merci

[LeTOF]

Salut,

Très sympa , et superbe présentation ....
Comment et pour quoi ce système de relais ?? Juste une protection contre les pointes de puissances ?? Ca n'influe pas trop sur l'écoute ??
La finition semble top ....

[Unic]

Oui, Christophe, le relais fait partie du système de protection des HPs.

Extrait du manuel présentant une coupe des enceintes :


Brochure succincte US :
