Pioneer SA-6300

[Clavette]

:helloman:

Vous savez que j'aime bien les défis, surtout nettoyage

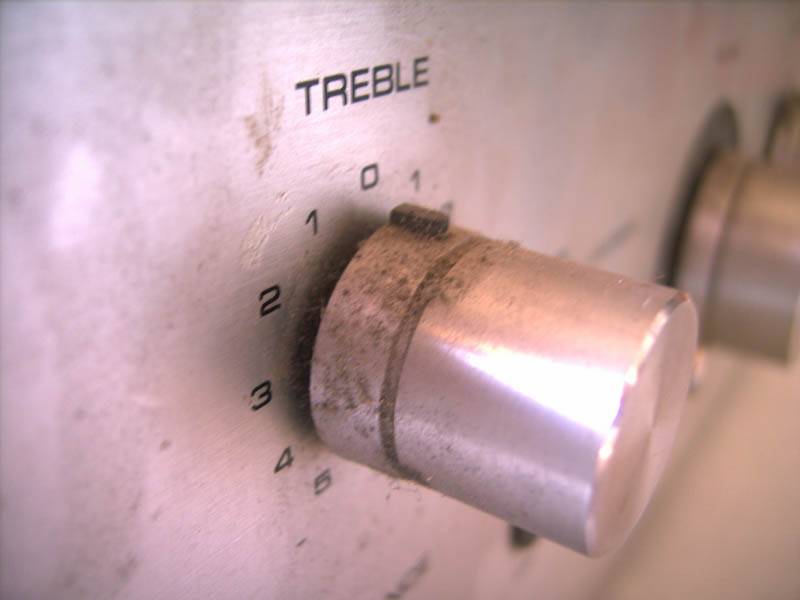

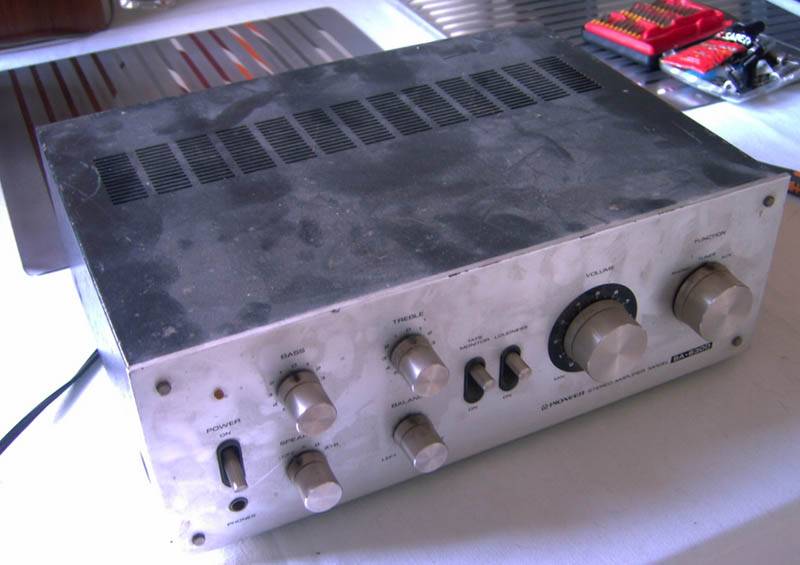

Voila ce qu'on m'a ramené Lundi après midi, sale, et ne sachant s'il fonctionnait ou pas.






A l'intérieur, sur les 5 fusibles présents, (en plus de celui de l'alim) seul un n'était pas entouré de fil de cuivre "spécial shuntage"

Je pouvais pas le laisser comme ça, un nettoyage s'imposait...

[Clavette]

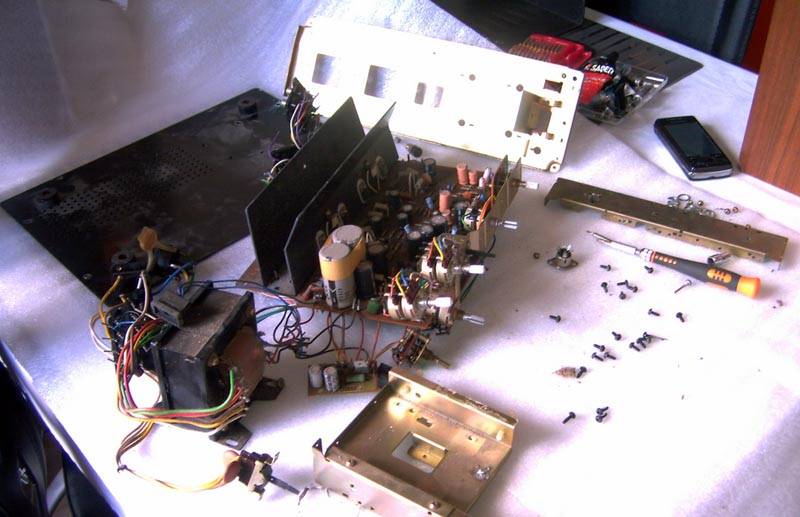

C'est parti!


N'ayez pas peur !

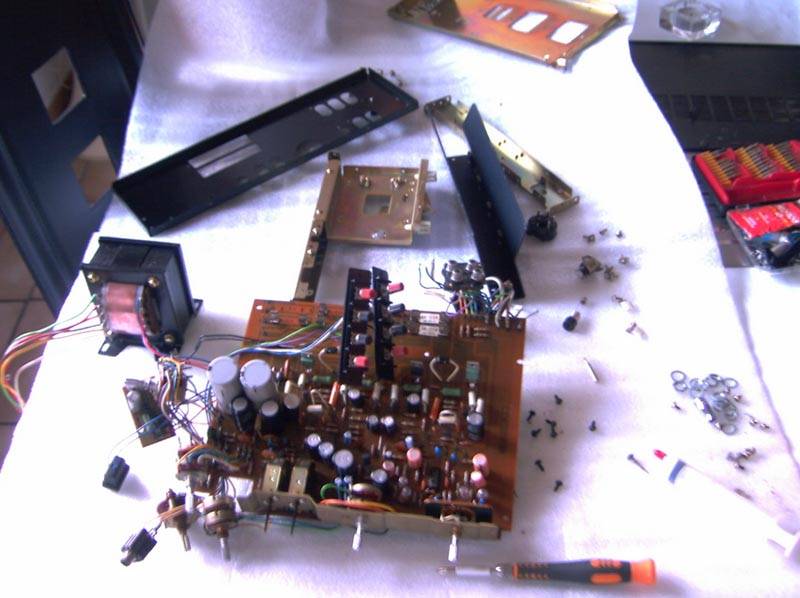

Une fois propre, vais je savoir remonter tout çà?


La suite tout à l'heure!

[damien]

Un jour j'oserai tout démonter aussi dans un ampli....
oh oui un jour je le pourrai!

[Yves]

Un jour j'oserai tout démonter aussi dans un ampli....
oh oui un jour je le pourrai!

:helloman:

Bah.....c'est rien du tout, suffit d'avoir de l'organisation, de la patience et surtout beaucoup de photos ! ! !

[rocknrach]

:helloman: . C'est remonter le plus difficile
Notre Mr Clean Condo va le faire briller comme un sous neuf

[Clavette]

:helloman:

Je n'ai pas grand mérite, juste quelques vis et fils à déssouder. Et cet ampli est assez simple par ailleurs.

@Yves: Si tu voyais l'organisation...

[Yves]

:helloman:

Je n'ai pas grand mérite, juste quelques vis et fils à déssouder. Et cet ampli est assez simple par ailleurs.

@Yves: Si tu voyais l'organisation...

Salut Cedric

Ben, d'après la dernière photo c'est pas mal du tout, j'ai déjà vu pire ! ! !

[Clavette]

:helloman:

C'est plus quand tu me vois en action qu'il faut prendre peur :mrgreen:

Très capricieux cet ampli. Après avoir remplacé les fusibles, mise en route sans source ni enceintes, au moins pour voir s'il ne ma claquais pas dans les pattes. Il est resté allumé 5 bonnes minutes, puis d'un coup, plus de loupiotte allumée. Les 2 fusibles d'alimentation carte cramé.

Petite inspection, rien de suspect. Fusibles neufs et on rallume, ils sautent aussitôt.

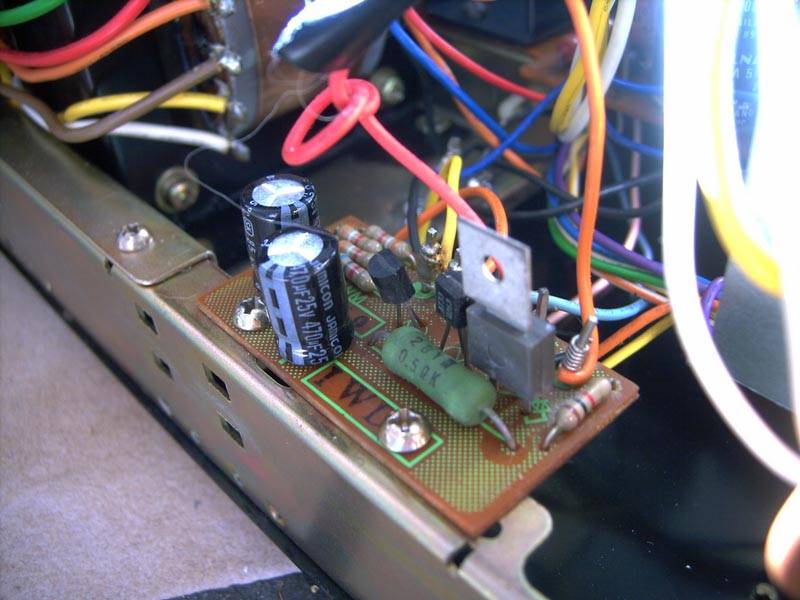

Sur Hifiengine, un des participants indique que cet ampli possède une carte de protection qu'il faut débrancher pendant que l'on effectue des réparations, sous peine de voir les fusibles sauter à tout bout de champ. Ce fut chose faite immédiatement.


En entrée de cette carte, les tensions carte en sortie des condensateurs de filtrage (les fils débranchés), une masse, et les sorties enceintes. J'ai changé les 2 condos car ceux ci étaient fuyant et de valeur complètement irréelle.

Remise en route sans ce circuit, les fusibles tiennent, contrôle de l'offset, 22mV à gauche, -17 à droite, pas de quoi fouetter un chat.

Enceintes suicides branchées, du son, mais sur la voie gauche un fort crachotement en plus se fait entendre. Je contrôle alors les transistors de sortie, RAS. Test à nouveau, et d'un coup un crachotement énorme dans l'enceinte gauche, quasiment 1V d'offset en instantané! Puis retour à la normale. Avec un pinceau en bois je tatonne quelques composants, un condo d'1µF me rajoute une ronflette, un des transistors driver me fait sauter la voie quand je le tapotte. Zou, je change les 4 condos de 1µF (presque 10ohms d'ESR sur les 4...), je change les filtrages au passage par des 6800 de récup (les 4700 d'origine étaient pas très frais) et quelques autres que j'avais en stock. Il m'en reste encore quelques uns à changer. Je refait également toutes les soudures de la carte.

Plus de crachotement ni de pic d'offset, le pari semble réussi Je rebranche le circuit de protection ( à base de triac), clac, les fusibles sautent à nouveau. Pourtant rien ne le prédestine à sauter, les valeurs de tension carte sont bonnes, l'offset est pas non plus délirant. Soit le triac et/ou les transistors associés sont raides, soit il est vraiment trop sensible. Je l'ai donc laissé débranché car en l'état, je ne vois pas le risque encouru.

[Klemp]

Hello Cédric... tu as fais l' acquisition d' un oscilloscope et d' un géné BF ..?

[Clavette]

Hello Cédric... tu as fais l' acquisition d' un oscilloscope et d' un géné BF ..?

Bonjour Jean :helloman:

J'ai tout ça, mais je les ai toujours pas testé

La mesure d'offset s'est fait au multimètre classique, mais il était suffisamment rapide pour voir ce pic en direct (et l'entendre surtout!)
