:helloman: , je continue de découvrir les appareils récupérés, pas aussi vite et aussi longtemps que je le souhaiterais, mais bon, je vais pas râler. Et y'a vraiment pas de quoi se plaindre.
Si vous avez aimé l'esthétique du "845", alors vous allez adorer ce preampli!

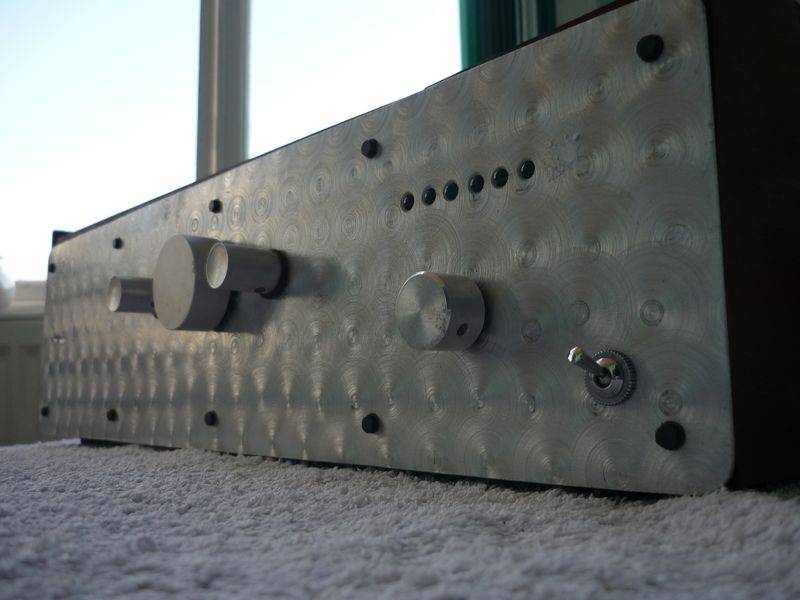

Le concepteur, comme tout artiste, a posé sa griffe sur son œuvre. BG...Peut être pas les initiales pour Bon Goût mais pour Bon Gars assurément. La face avant fait très pochette vinyle/vieux livre de SF. Dans un avenir plus ou moins lointain et hypothétique, un changement de celle ci sera néanmoins jouable car à priori aisé. Mais ce qui compte c'est le contenu!

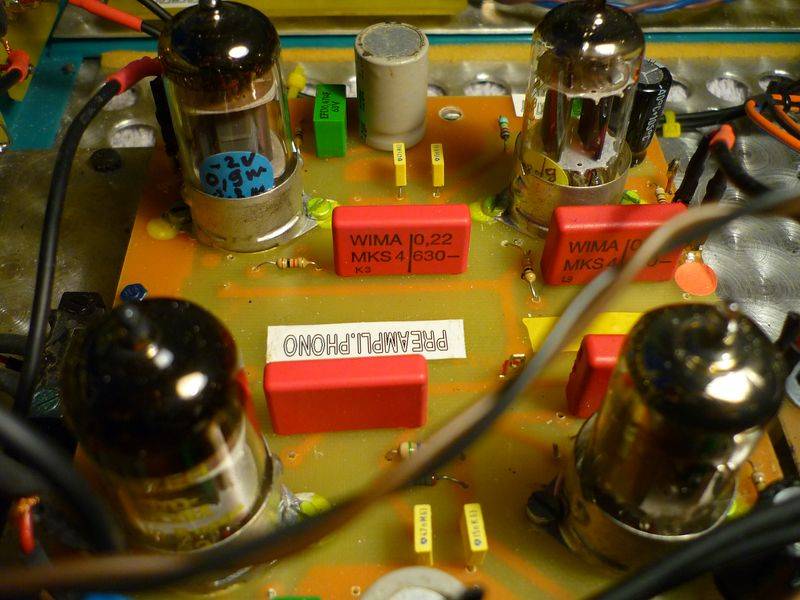

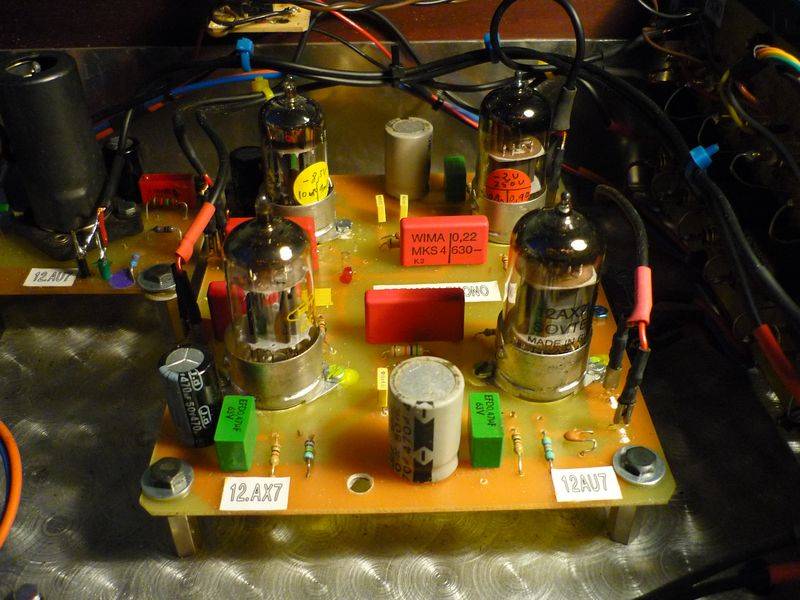

Je pensais que l'on verrai mieux les références des tubes. Je vérifierai tout ça demain.

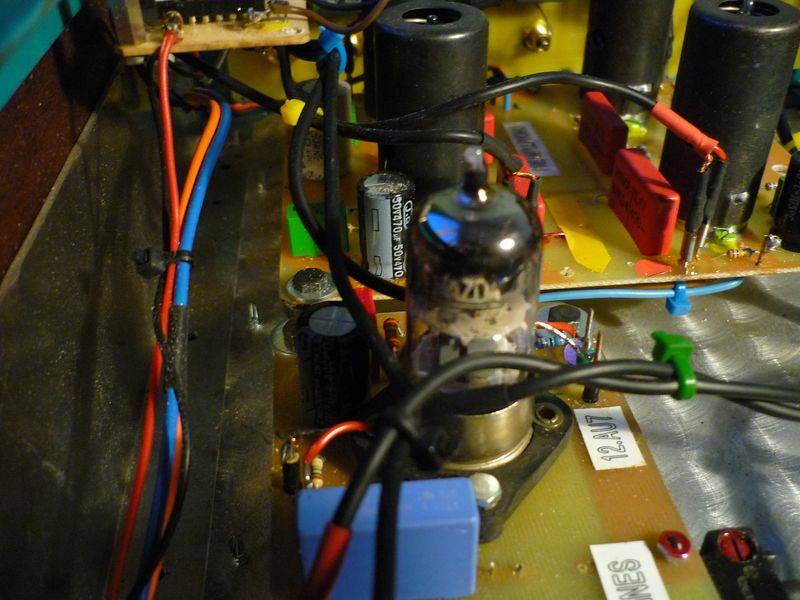

On le voit pas trop, mais ce condo a le dessus légèrement bombé, à surveiller donc d'après Thierry. Le changer rapidement je devrais pour être tranquille.

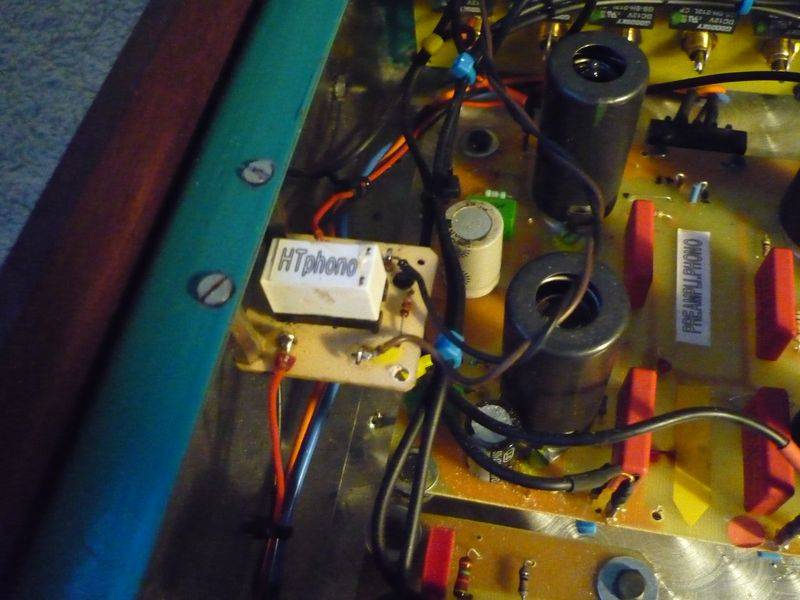

On peut voir que la partie phono n'a pas été oubliée
Sinon, essayé chez Thierry, puis sur le 845, enfin aujourd'hui sur du transistor. Pas beaucoup de temps pour pouvoir l'évaluer, d'autant plus qu'il était associé à chaque fois avec un ampli que je ne connaissais pas non plus. Mes seules certitudes pour l'instant sont:
-il fonctionne
-il a apporté un grand mieux lors de l'écoute sur le 845 en lieu et place de la platine revox branchée en direct
-"c'est pas du caca" comme dit Thierry

Il faudrait que je l'écoute associé à un ampli que je connais bien, mais le seul intégré séparable qu'il me reste est le hitachi, et ce dernier est parti temporairement chez mon ami.
Bref le CR d'écoute prendra du temps, mais vous commencez à en avoir l'habitude

[Clavette]

Y'a pas à dire, c'est quand même bien construit pour du DIY :repect:

:helloman: Rachid!

Pour la facade façon "bouchoné", soit t'en refais une, soit tu la gardes et tu la sable par exemple.

[Tube_Dude]

C'est vraiment du bricolage, mais à l'interieur il utilize des components de qualité...

[Klemp]

C'est vraiment du bricolage, mais à l'interieur il utilize des components de qualité...

J' allais dire exactement l' inverse ...

En dehors des condensateurs de liaison Wima, les électrochimiques et même les résistances sont du "tout venant" .. Les tubes ont l' air d' avoir des provenances disparates... mais tout ceci n' est pas génant Rachid, il vaut mieux que ce soit dans ce sens .. Il est relativement aisé de changer les quelques chimiques, beaucoup plus aisé que de changer un chassis ..

C' est vraiment une super trouvaille et une base d' électronique qui va te faire faire un bond qualitatif ... C' est

[membre banni]

Je partage l'avis de Jean, c'est bien construit, il a pris son temps, bien analysé les choses, blindage sur les tubes, EZ80 en redressement…C'est pas du bricolage, loin de là.
Par contre pour les composants, même les wima ne sont pas au top (polyester) mais souder de nouveaux composants dessus et tu peux avoir un gain qualitatif important pour un prix très modique (déjà avec 50€, tu peux faire exploser le rapport qualité/prix…).
Le condensateur SUN de 100uF 450V pour ne citer que lui est un authentique de la marque Cochonnerie Corporation. Le genre avec un ESR de 500ohm qui doit plomber toutes les caractéristiques rien qu'à lui.
Voilà déjà une première piste pour le tweak.

[Clavette]

Au lieu de tweak j'aurais plutôt dit correction dans un premier temps, histoire de rééquilibrer les possibilités de cet appareil.

[Dadatimi]

Au moins tu as peu de restauration à faire dans tout ce que tu as récupéré ^^. .

[Kikook]

Faudra faire la liste de ce qu'il faut changer Rachid, commander et passer à la maison après...

[alayn91]

Bonjour,

La capa de filtrage max pour une EZ80 est 50µF.
Sinon, risque de vieillissement prématuré.

Il est également conseillé de mettre des résistances de limitation de courant et d'équilibrage en série avec les diodes.

Voir data-sheet:
- http://www.drtube.com/datasheets/ez80-philips1953.pdf"

A+
Alain.

[rocknrach]

Bien bien, merci pour toutes ces pistes messieurs!
Il faudra donc à l'occasion commencer à noter les valeurs et référence des composants et les remplacer par de meilleurs. Pour les tubes, le fait que ceux ci soient, à priori, appairés est déjà une bonne chose. Et à la fin un peu d'esthétique.
Donc prochaine étape: noter, prendre des photos, et me dire quoi remplacer.
Et merci Thierry pour l'invit'
