Pas jeter les Mallory, pas jeter les Mallory!!!!!! du moins pas ceux là.....

[Zannekin]

Et c'est parti pour un long processus de "remise en forme"

On commence par un démontage complet de la bête.....
.....

L'appareil s'allège rapidement, au revoir transformateur et condos....


.....

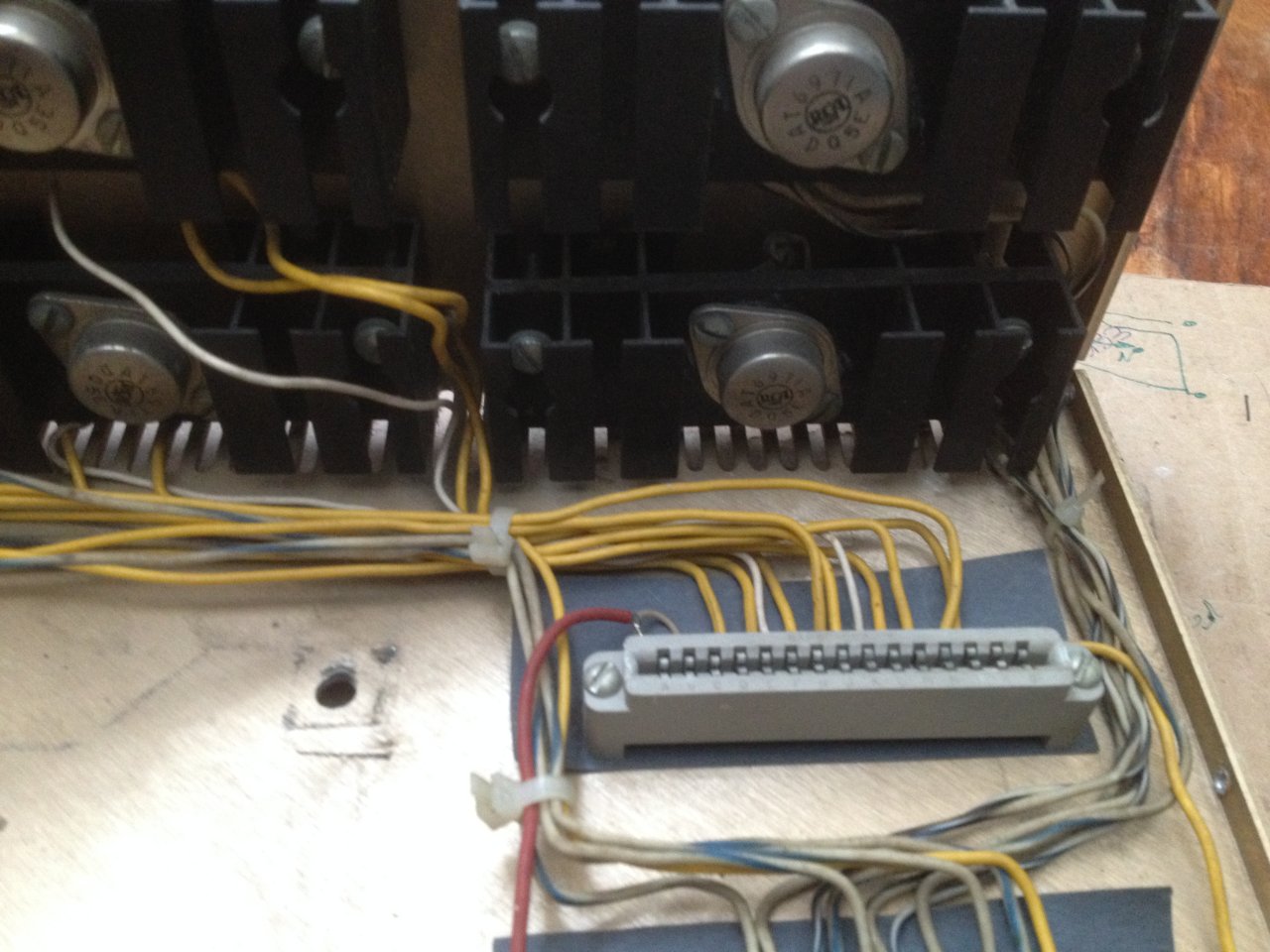

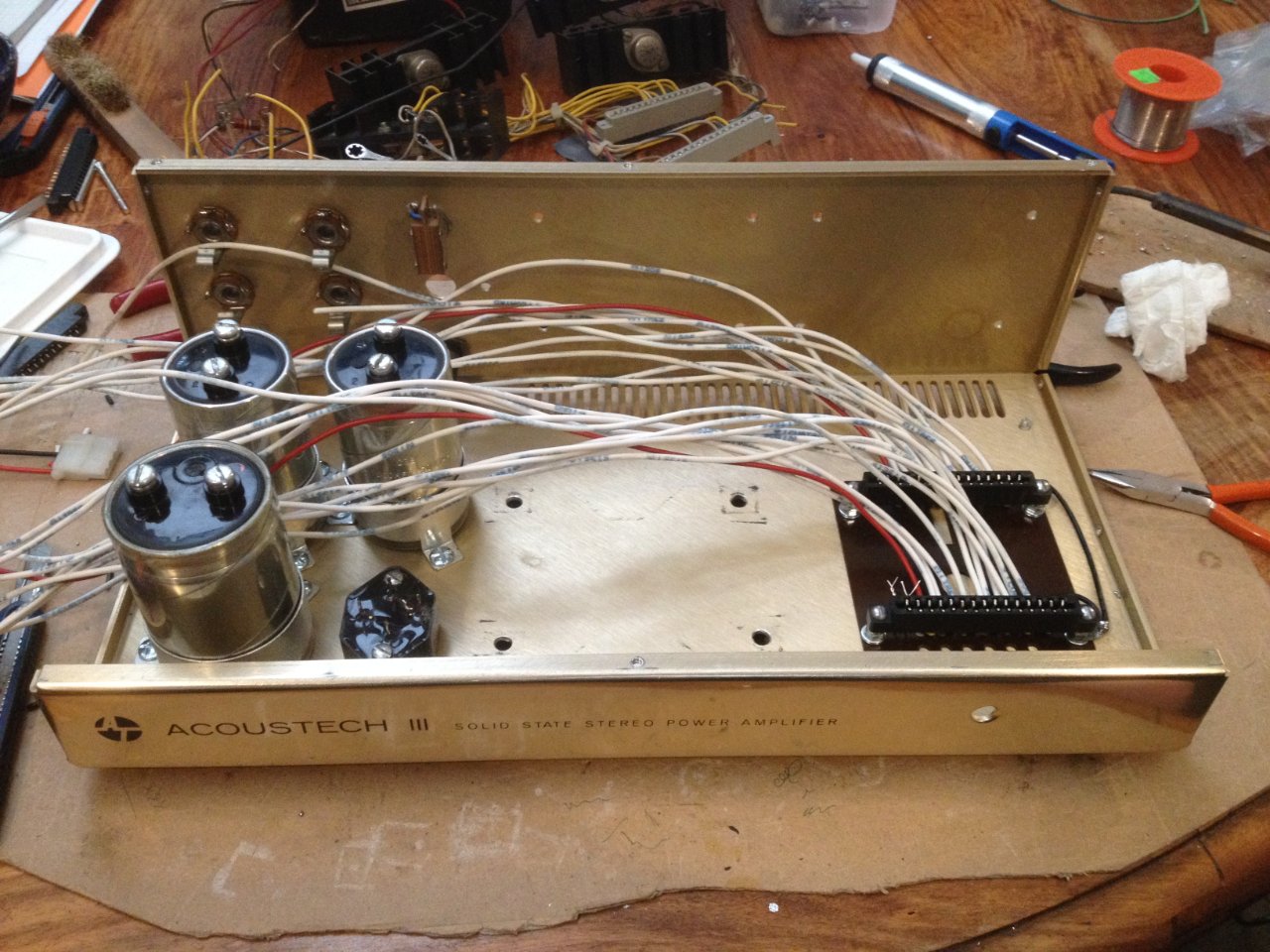

Gros plan sur le câblage d'époque.....


.....

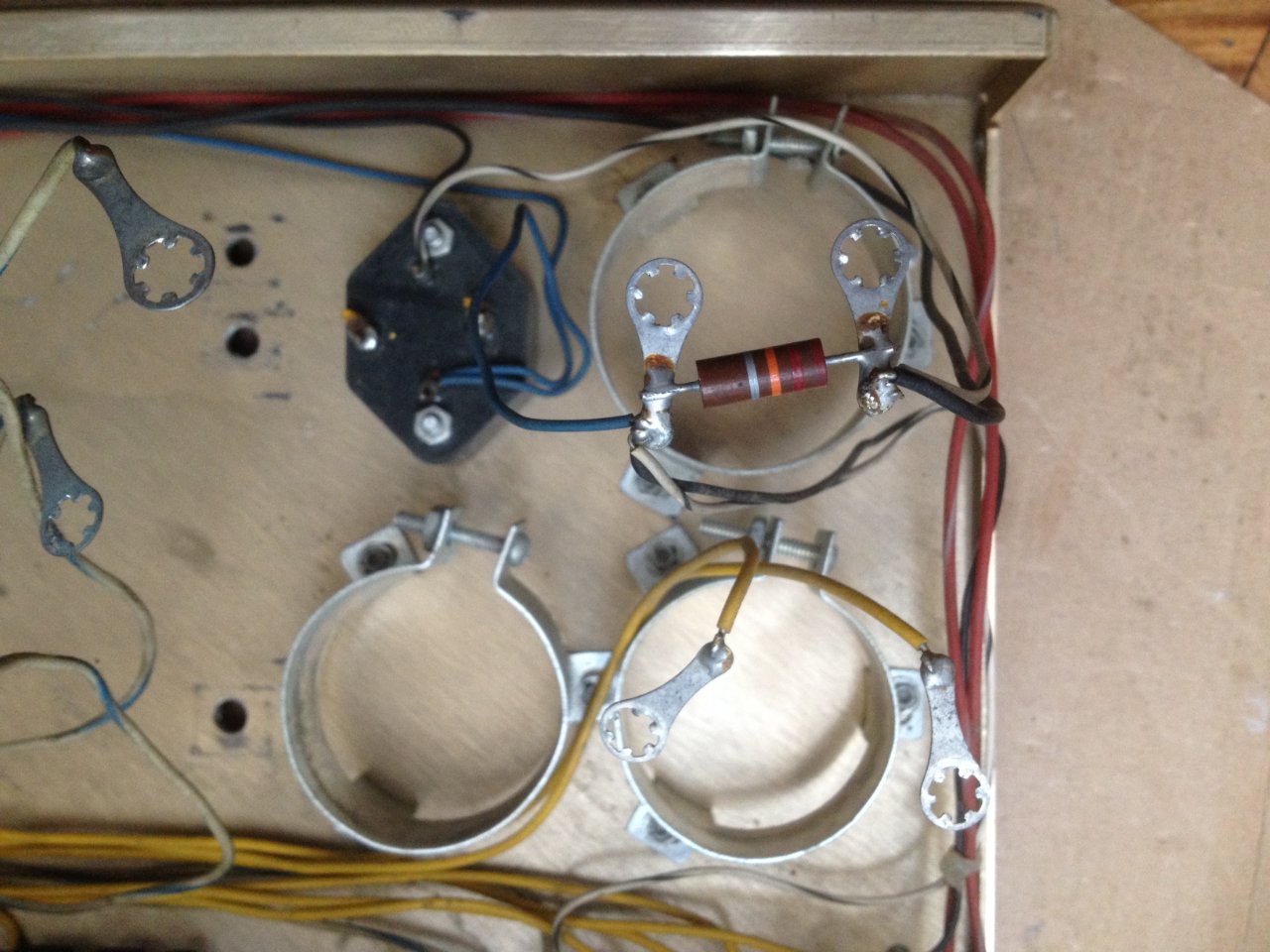

Un câblage qui ne favorise pas le silence!!! Et cependant....


[Zannekin]

Je vais bientôt pouvoir aborder le nettoyage!!!!!!
.....

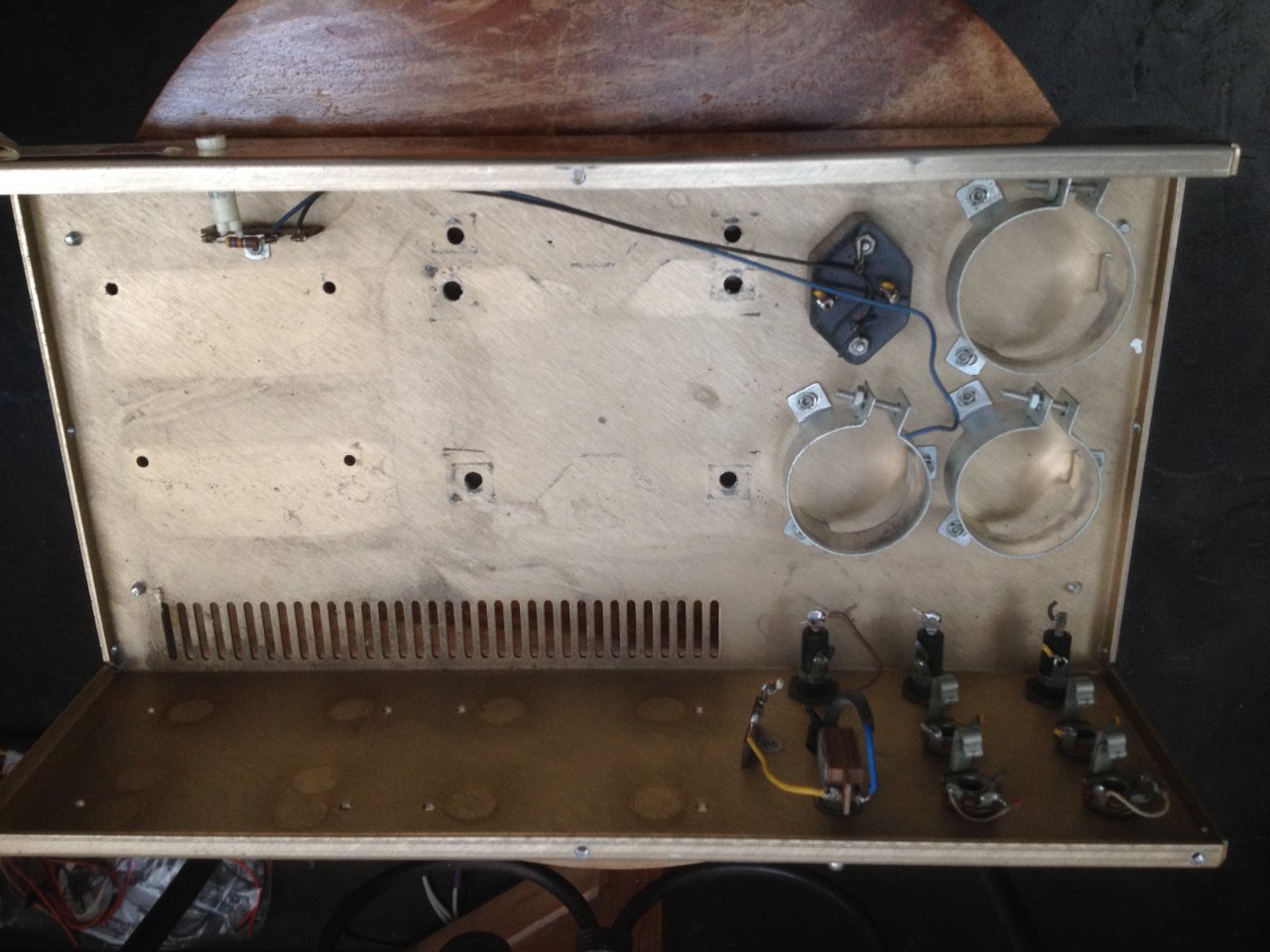

Le chassis se dépouille......


.....
Et une nouvelle étape de franchie....
.....

Pas de baguette magique, de l'huile de coude mais en douceur!


[Zannekin]

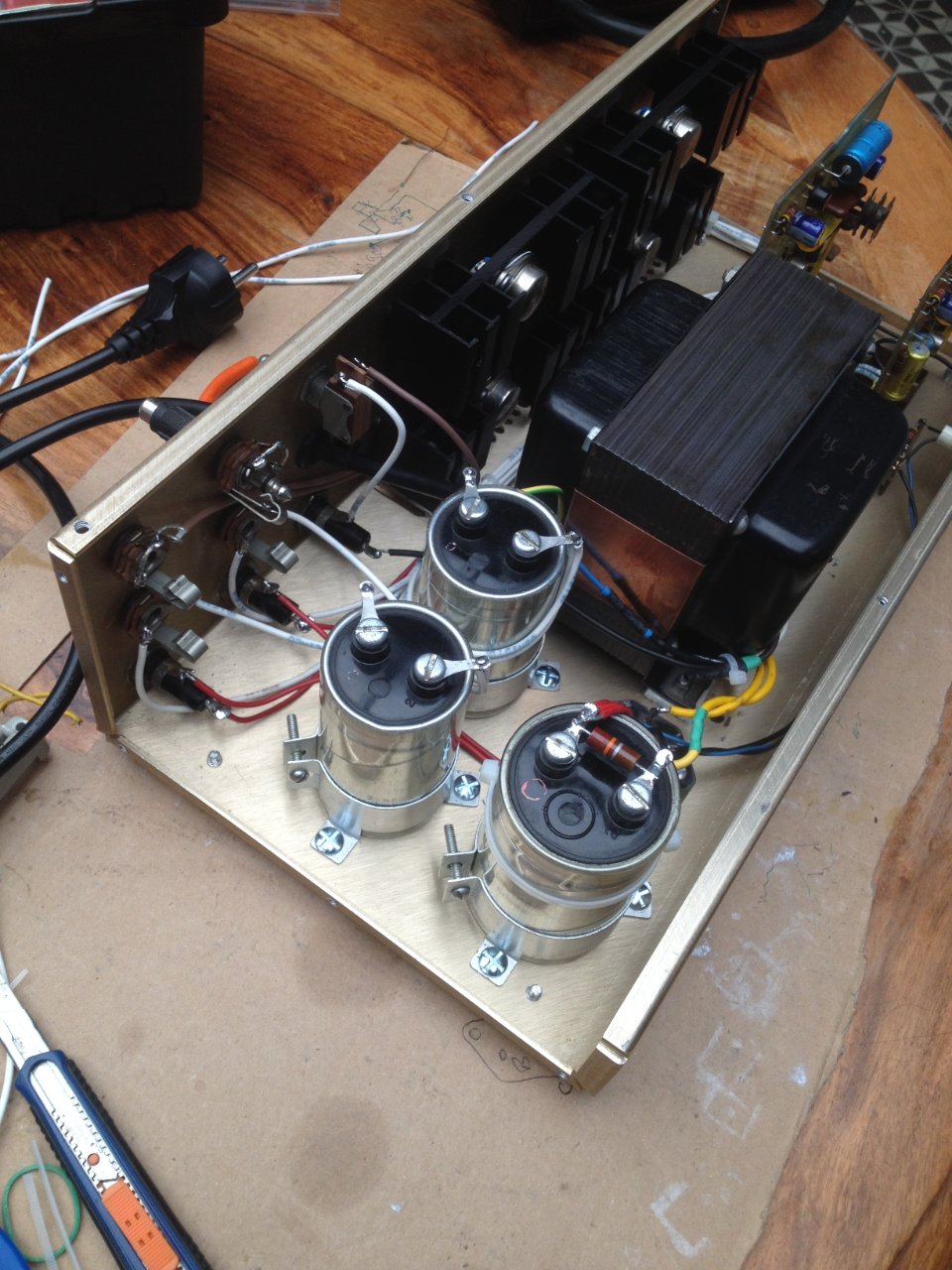

Passage à la phase de remontage.......

Condensateurs vérifiés en capacité et esr.....c'est costaud des Mallory.....

Un doute sur la fiabilité des connecteurs des cartes, trop de jeu sur les lyres....on change....

Reprise du câblage à neuf....
.....

C'est pas la phase la plus simple... pas le moment de se planter!!!


.....
Les transistors passent les tests haut la main, on remonte.....
.....

Transistors de puissance et radiateurs retrouvent leur place...


[Zannekin]

Une nouvelle étape est franchie!!

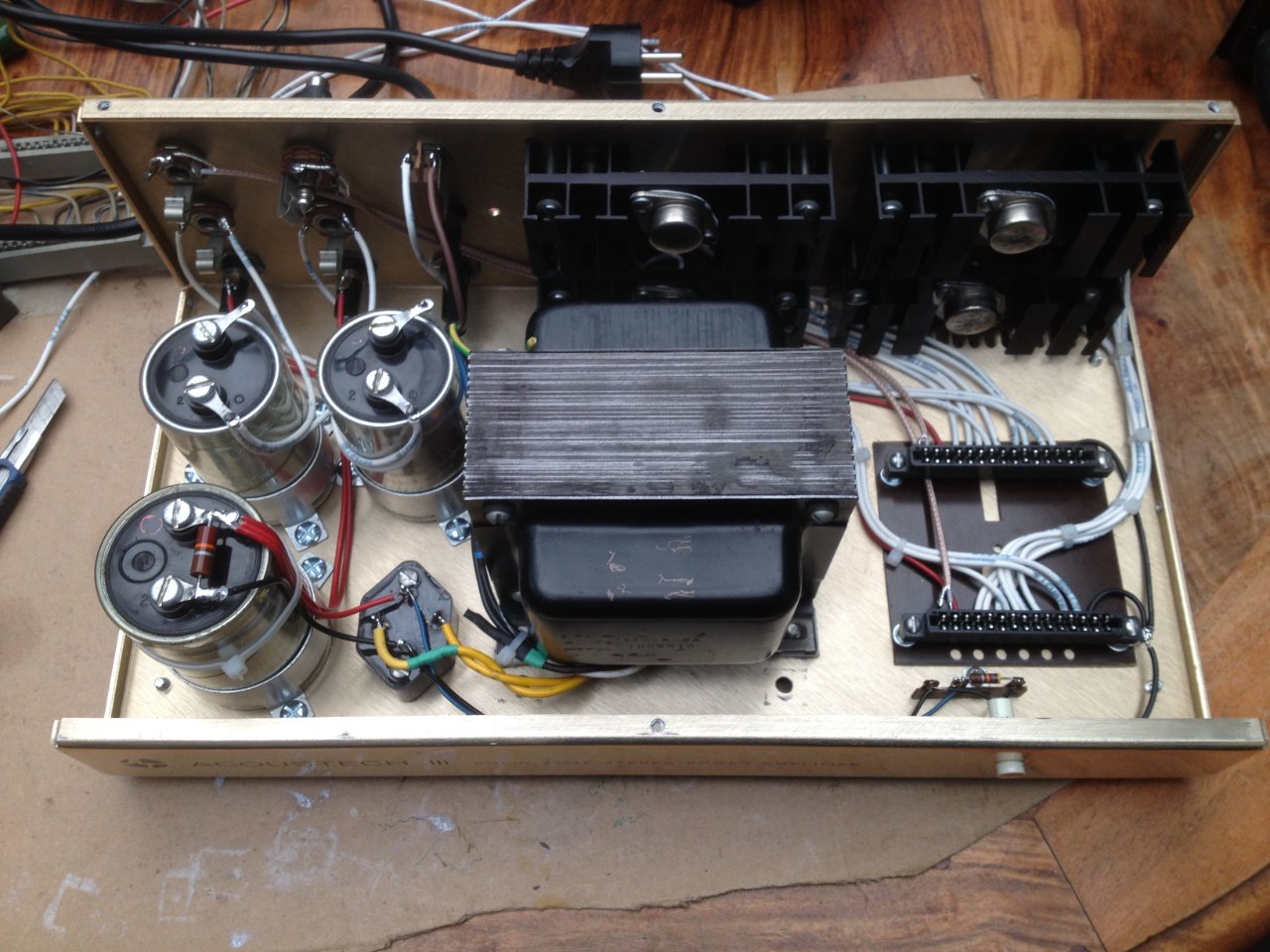

Condensateurs, transformateur, Radiateurs, chaque élément a retrouvé sa place.....
.....

Passage en 220V pour le transformateur et câblage terminé...


....

[Zannekin]

On passe à l'électronique!!!!!

Démontage et contrôle des composants, nettoyage des cartes, etc.....
......

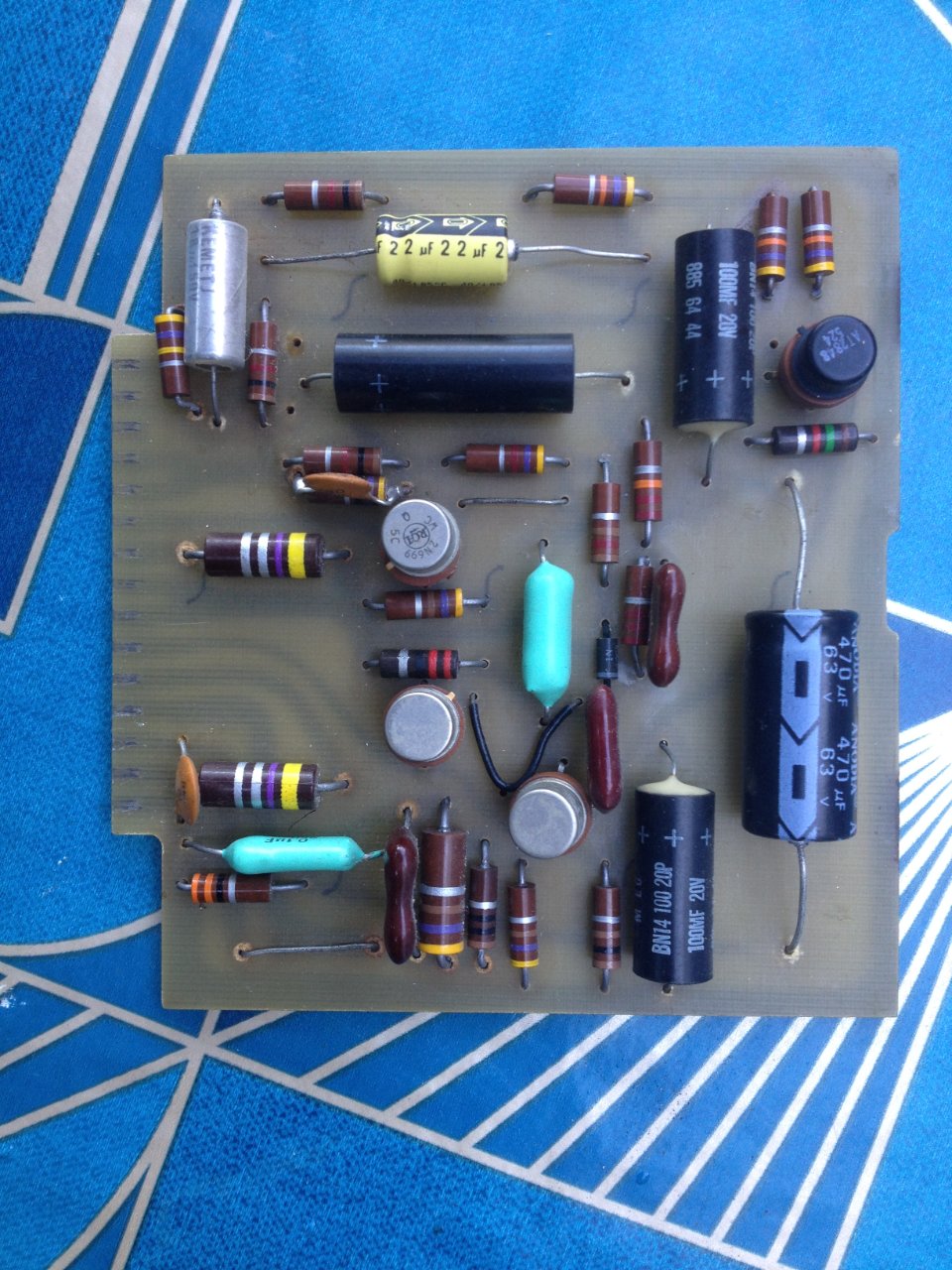

Transistors d'origine: RCA/GE: Silicium.....


......

à nettoyer recto/verso.....


[Zannekin]

On remonte et on change ce qui est nécessaire......... et uniquement ce qui est nécessaire.... Essayons de ne pas trop s'éloigner de l'original....
......

Avant/Après!!!..Les transistors seront soudés sur les cartes....


çà se termine tranquillement.....

[Zannekin]

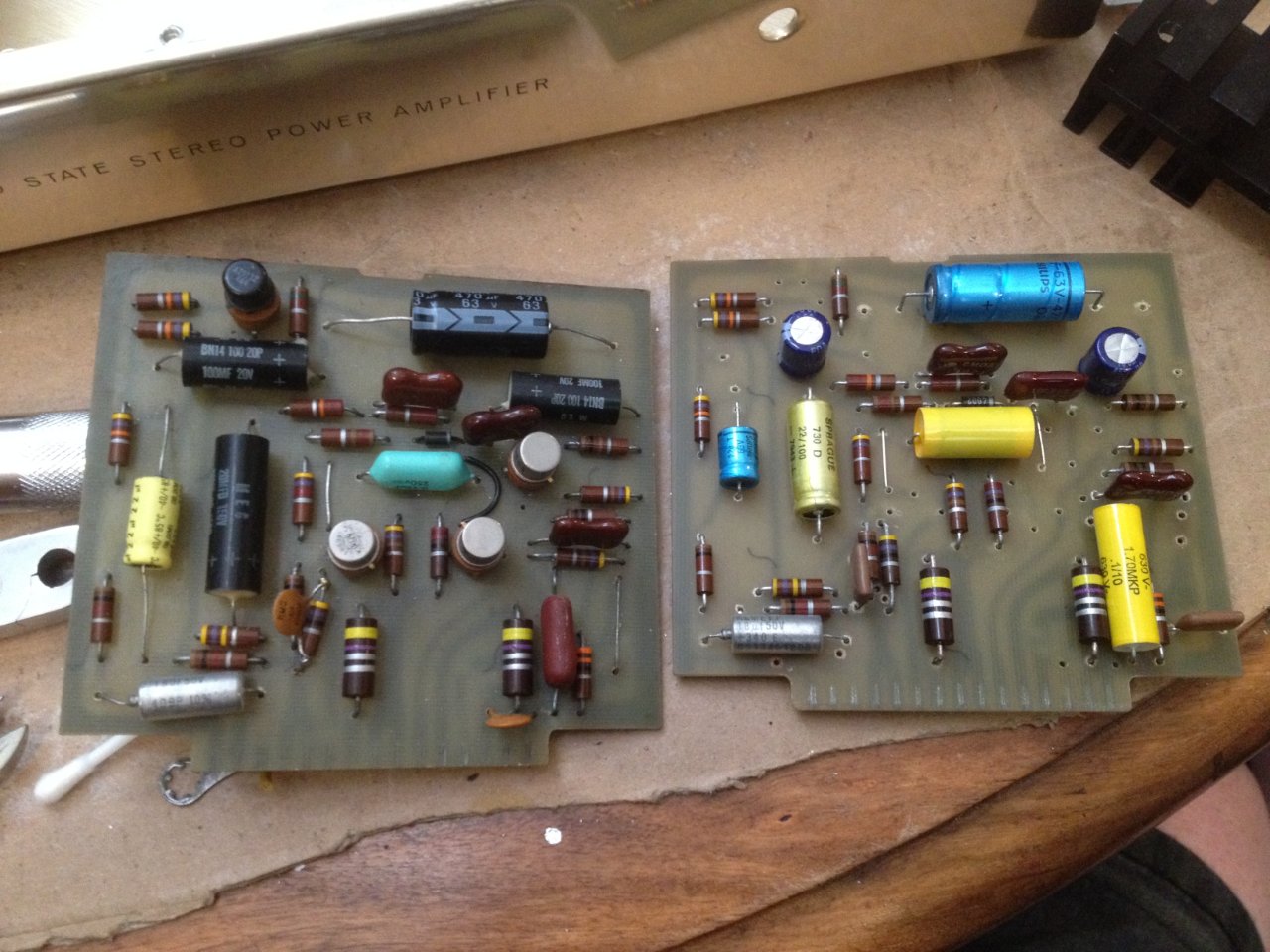

A comparer aux premières......
.....

çà a une autre tête!!!


.....

Y a pas photo....


[Zannekin]

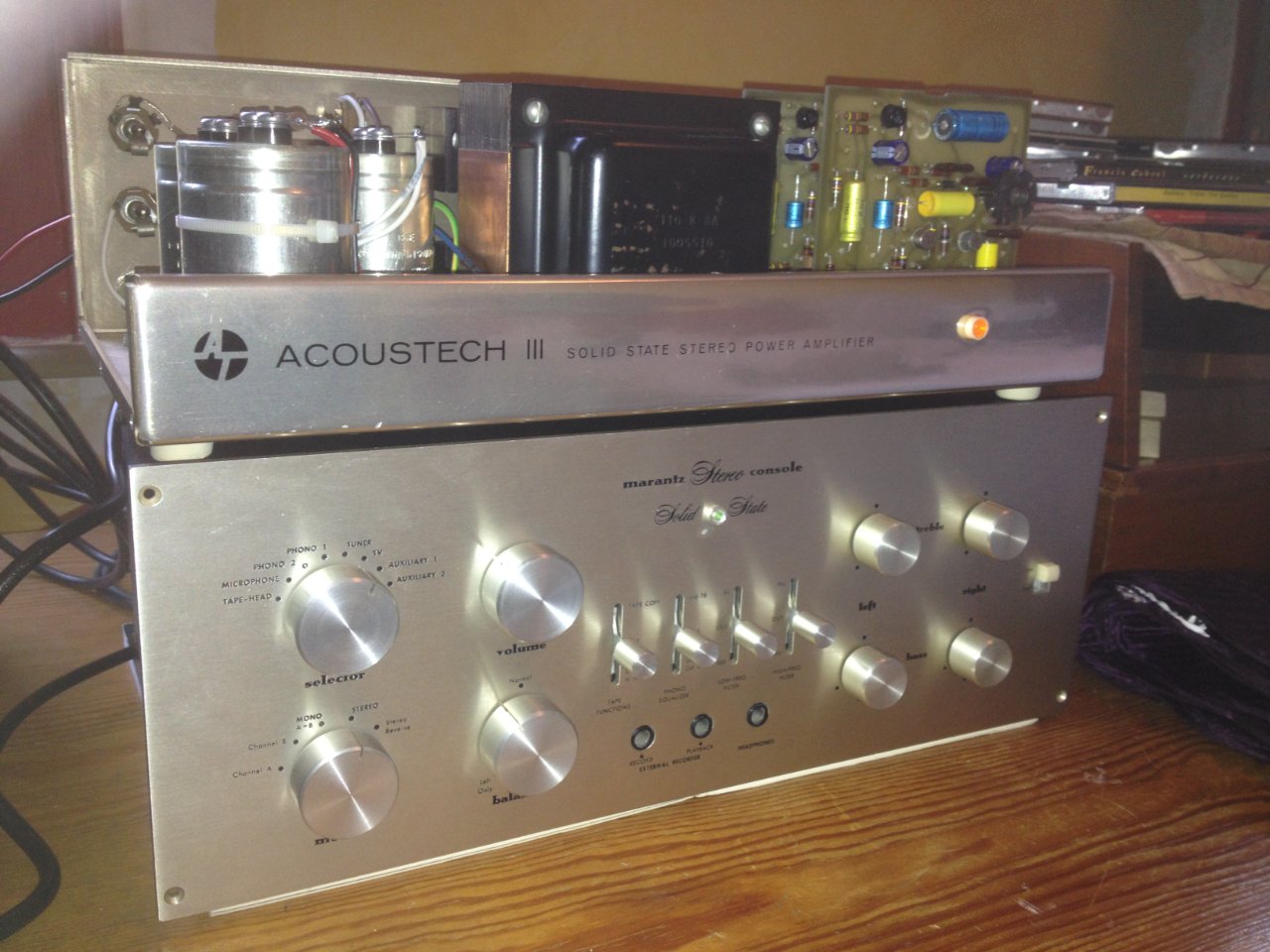

Bon et bien y a plus qu'à remettre tout çà en musique maintenant

Qu'on se rassure, il a passé l'étape de l'oscillo avec succès et en charge s'il vout plait.....et pas à 10W.....

Et un petit vinyle svp.......

[Zannekin]

Champagne
....
