ORTF (II) Du micro à l'antenne

[Klemp]

je comprends pourquoi les voisins ne disent rien, ils imaginent que c'est un bureau de la DST.

C' est exactement cela !

Son épouse l' utilise comme sèche-linge ultra rapide

[Wagtbtoobz]

même pas ... un fil à linge tombé du ciel ! Mais nous sommes écoutés par l'ANFR , la NSA etc ...

[americanradios]

même pas ... un fil à linge tombé du ciel ! Mais nous sommes écoutés par l'ANFR , la NSA etc ...

Il faut quand même l'accrocher bien haut pour qu'il mesure 73'.

[Wagtbtoobz]

Il faut quand même l'accrocher bien haut pour qu'il mesure 73'.

noononon ! pour 14MHz un dipole fait 2x 5mètres , exactement 2x (0,95 x (300/14)) /4 = 2x 5,08m = 10,16m !

Les opérateurs radioamateurs utilisent souvent le nombre 73 comme manière de dire [amitiés]. Voir Réseau des Emetteurs français (ou tout organisme officiel gérant les radios amateurs) rue de Suède 37100 Tours et même tout radio amateur de la planète
Une réminiscence de l'époque où les télégrammes étaient tapés en morse, caractère par caractère ... 73 allait plus vite à transmettre que a,m,i,t,i,é,s

88 = bises

[william_78]

Bonsoir Waghtboobz

J'ai eu l'occasion de faire le tour de tout les étage de la maison de la radio il y quelques année, et à une des entrée il y a une lampe énorme avec deux contact sur le haut.

Saurais tu à quoi elle servait.

[Wagtbtoobz]

Hello Guillaume,
Si je me souviens bien , presque 1 mètre de haut ? un klystron - vapotron, http://fr.wikipedia.org/wiki/Klystronun presque "simple" tube d'émission UHF (avec des cavités d'accord intégrées) et vapotron parce que refroidi à la vapeur d'eau, comme ce WL-530 de Westinghouse ... l'EF86 donne l'échelle ...

vapotron (Copier).JPG (233.63 Kio) Vu 2493 fois

On voit bien, à droite du joint de culasse (!) l'entrée et la sortie de l'eau du tuyau qui circule dans le lingot de cuivre faisant office d'anode

[Wagtbtoobz]

Double ventilation avant et arrière , pas de problème ! Mais un peu qu'il faut une antenne pour passer 59+ en VK ( fort et clair en Australie) 73'

Préviens nous lorsque tu feras des essais la prochaine fois... Dans les Yvelines c'est moins loin que l'Australie !

Tous les vendredi soir depuis le radio club !Dans la réalité, pour établir des liaisons intercontinentales, nous utilisons les ondes courtes, enfin certaines bandes dans différentes portions du spectre, car elles ont la propriété de se propager non par "onde de sol" mais par rebonds entre la surface du sol des océans et certaines couches ionisées (par le soleil) de la stratosphère ... comme un guide d'ondes suivant la courbure de la planète. A 14MHz , nous avons donc une zone de silence de 300 à 1000km de rayon qui nous empêche de contacter la France ... on préfèrera alors le 3,5MHz (de nuit) ou le 7MHz de jour ... Certains jouent à d'autres jeux beaucoup beaucoup plus tordus : Contacter les USA en 432MHz ( portée de l'ordre de 300km au sol grand maximum ...) comment ? Il tirent sur la Lune avec des paraboles motorisées (pour poursuivre le satellite ...) qui fonctionne comme un réflecteur passif bidirectionnel ... http://www.youtube.com/watch?v=OvqSwAXdDAc

[Wagtbtoobz]

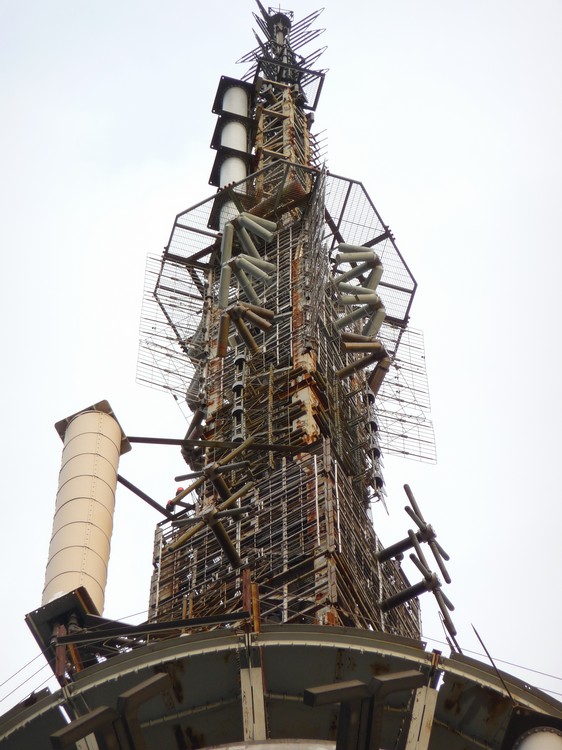

Je viens de retrouver celle-ci , en 2010, la photo que personne ne fait : où est-ce ???

ESB2010 (Copier).JPG (123.78 Kio) Vu 2405 fois

Pas à Paris , pas en France , pas en Europe !
C'est le sommet de Manhattan , le point culminant , le pylône qui surmonte l'Empire State Building ...

[el blue]

le mètre carré doit être hors de prix la haut !!!

[Skyy]

Et pour terminer sur l'antenne , presque ... un tube d'émission, une tétrode QB5/1750 RTC pour Télédiffusion De France. Presque 25cm de haut hors tout avec une anode en graphite. Alimentée sous 5300V, poussée au rose cerise, j'arrive à en sortir 1,5kW sur 14MHz "PEP"en SSB , c'est à dire "Peak Enveloppe Power", soit 500w continus en modulation courante. En général, tout le monde répond (et les voisins ne se sont jamais aperçus de quoi que ce soit) !


Sous tension, dans l'ampli (58kg dont 36 pour le seul TA) réalisé dans un ancien appareil de mesure Rhode&Schwarz,
ATTENTION : AUCUN DROIT A L'ERREUR !

PAqb5 (Copier).JPG

Ho la vache !

Ca c'est du tube !

Et moi qui était tout content de balancer 8 ou 900 watts en SSB sur 27 mhz avec le BV2001 et ses PL509 (ou Pl519, je ne sais plus...), là, je suis battu à plates coutures
Bon, il y a prescription, c'était il y a 25 ou 30 ans et aujourd'hui il n'y a plus grand monde sur les 11 mètres de toutes façons.

J'essaierai de t'écouter sur les bandes amateur avec mes vieux Yaesu !
