Un amplificateur pour les triodes 211, TM100, MC1/60 et 845

[AJMARS]

Essai d'implantation pour un étage d'entrée stéréo destiné à un ampli à trois étages (ECC35 + 6A3/VT52 + TM100/211...)

La taille de la plaque support est identique à celle d'un module des "grosses" triodes de puissance.

On voit, de bas en haut :

Les supports des deux triodes d'entrée (ou pentode), en octal
Les supports des deux tubes drivers en UX4
Des inductances de charge prévues pour 90 x 90 mm
L'alimentation.



Juste pour se faire une idée

A plus
André

[EMT938]

C'est une véritable caverne d'Alibaba, impressionnant aussi les réalisations, un vrai régal pour les yeux!
Merci!

[AJMARS]

En 35 ans d'audio, on finit par entasser pas mal de choses.....

A plus
André

[AJMARS]

Une vue de la solution proposée en entrée/driver par John Atwood pour la revue Vacuum Tube Valley... dans leurs tests de 211/845/GM70....



A plus
André

[Ulrich]

En 35 ans d'audio, on finit par entasser pas mal de choses.....

A plus
André

...

[AJMARS]

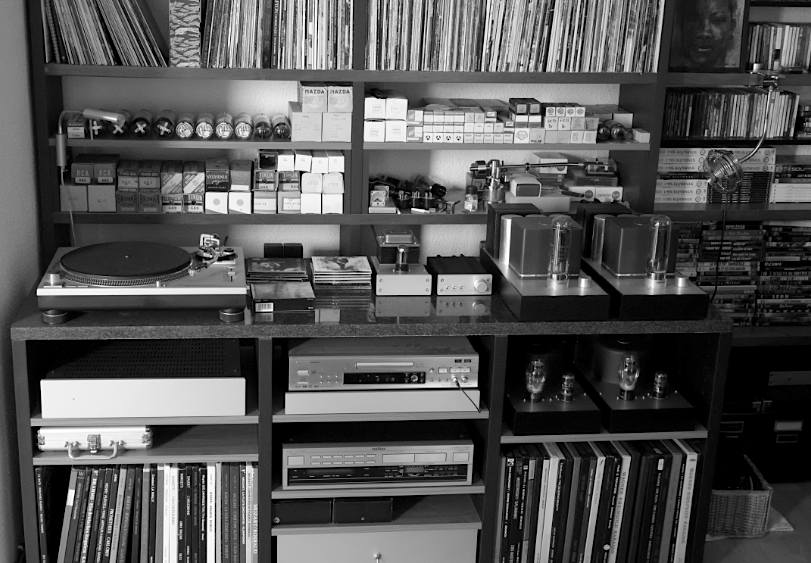

Nouvel agencement.... ça sent une certaine forme de finalisation



Et une petite pause dans les développements...
Reste en fait à rempacer les TS de Plitron de mon ampli à VT52 par une self d'anode et un peu de méca sur la
face arrière des blocs à TM100
Mon VT52 aura donc une nouvelle vie.... c'est peut être un chat

Ampli de puissance à la mode audiophile fou (en bas) dans sa livrée MDA


Ampli de puissance look à l'ancienne


Ampli de puissance look design plus "moderne"



Et maintenant driver de grosses triodes.... un "ami" de plus de 20 ans.

Je vais pouvoir me remettre à travailler sur la platine...

A plus

André

[6336A]

Une vue de la solution proposée en entrée/driver par John Atwood pour la revue Vacuum Tube Valley...

Le circuit pour le bias est intéressant et original !
Par contre, je ne comprends pas bien la présence d'un 2nF en // sur la 1,5K de cathode de la 6J7...

[Wagtbtoobz]

Une correction de compensation de la chute de BP du TS de 211 ...

[6336A]

Qui serait donc aux alentours de 50 KHz, et qui expliquerait l'augmentation du gain de la 6J7 au dessus de cette fréquence pour compenser la chute en fréquence du transfo de sortie...

[Wagtbtoobz]

A 6dB/oct , ça commence plus bas beaucoup plus bas ...
