Dynaco PAS-3X Mark III

[Unic]

J'ai profité de ce dernier jour de 2011 pour revoir mon PAS3.
Au programme :
- suppression du Loudness ( http://www.curcioaudio.com/PAS%20VC%20Replacement.pdf" )
- nettoyage du potard de volume
- changement des condensateurs polypropylène

Un, j'ai résolu mon souci de déséquilibre de balance G/D (sans doute une mauvaise soudure sur le potard de volume ou le switch "Tape Monitor; merci Cédric);

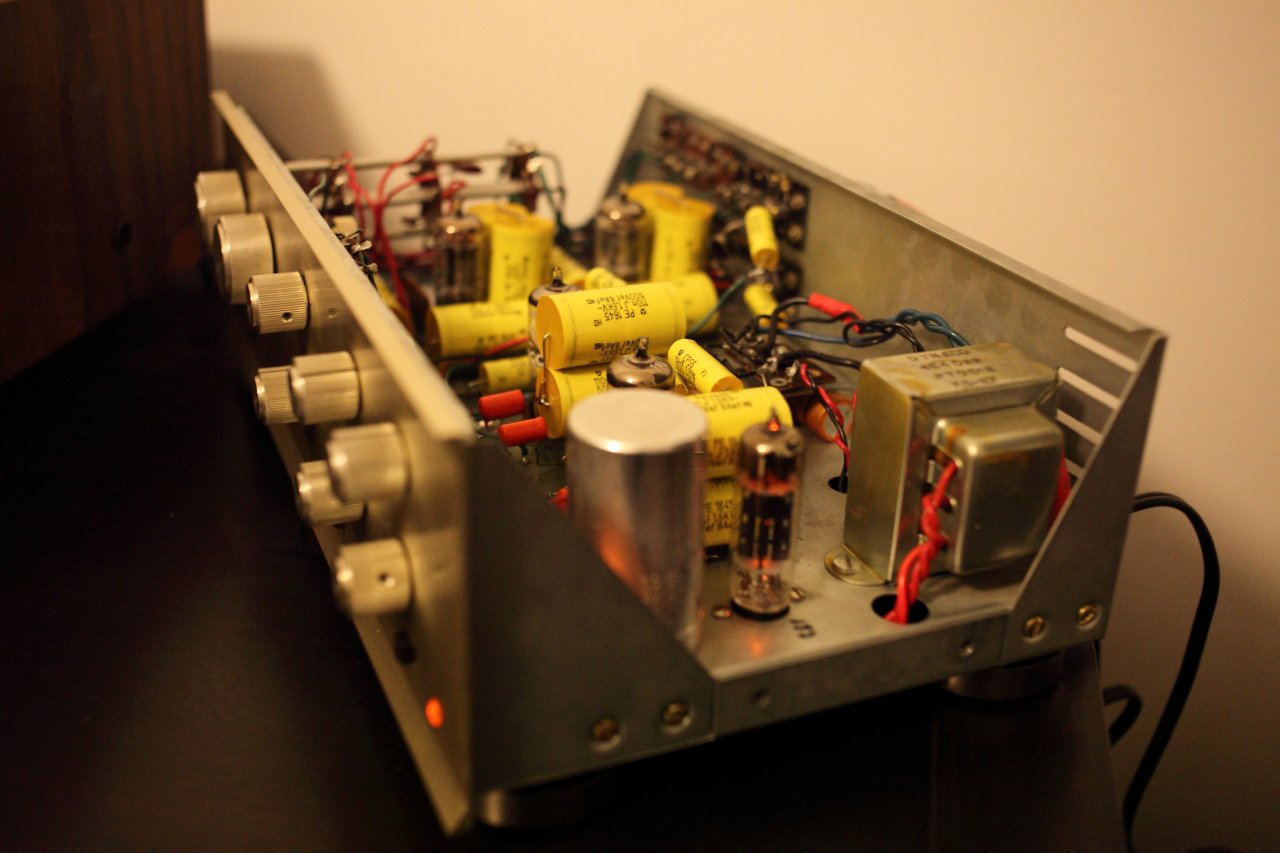

Deux, le PAS3 est désormais bien rempli.
.

Mod_Dec2011_Dynaco Pas3_06.JPG (262.22 Kio) Vu 1193 fois

Mod_Dec2011_Dynaco Pas3_01.JPG (206.1 Kio) Vu 1193 fois

Mod_Dec2011_Dynaco Pas3_02.JPG (206.3 Kio) Vu 1193 fois

Mod_Dec2011_Dynaco Pas3_03.JPG (191.18 Kio) Vu 1193 fois

Mod_Dec2011_Dynaco Pas3_05.JPG (129.87 Kio) Vu 1193 fois

Mod_Dec2011_Dynaco Pas3_07.JPG (155.3 Kio) Vu 1193 fois

Mod_Dec2011_Dynaco Pas3_08.JPG (134.5 Kio) Vu 1193 fois

Mod_Dec2011_Dynaco Pas3_09.JPG (164.99 Kio) Vu 1193 fois

.
Comme sur les MarkIII, les Valeurs des condos sont un peu au dessus de celles préconisées par le schéma d'origine.
0,1uF -> 110nF
0.05uF -> 55nF (110nF + 110nF en série)
0.022uF -> 220nF (110nF + 110nF en parallèle)(conforme au schéma)
0,02uF -> 20nF (conforme au schéma)
0,004uF -> 4,23nF (12,7nF + 12,7nF + 12,7nF en série)

NB : sur les MarkIII (voir mon post précédent)
0,1uF -> 110nF
0,25uF -> 280nF (560nF + 560nF en série)

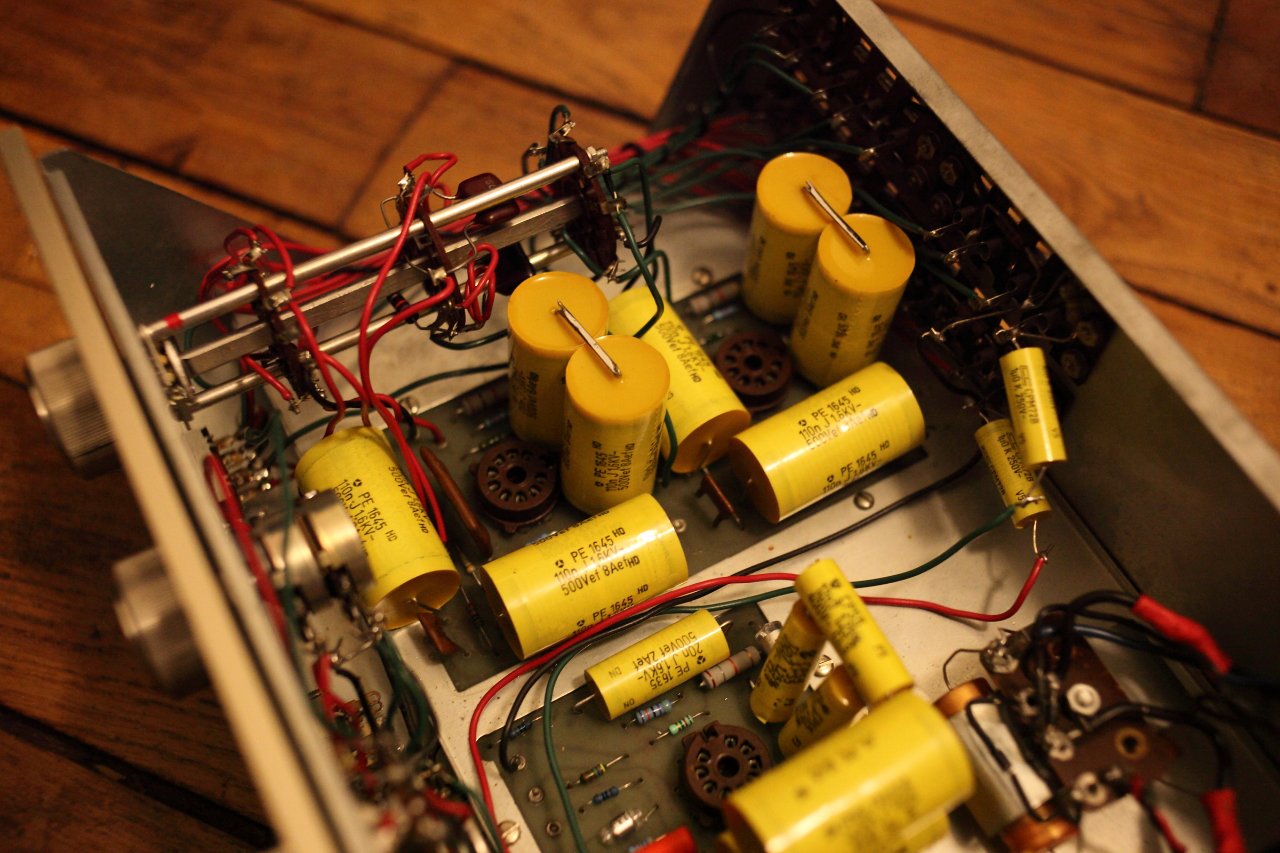

Vu la taille imposante des nouveaux condos, la mise en place n'a pas été aisée, par exemple, j'ai du déplacer un condo céramique (2750pF) sur la face arrière du pcb PC-6.

Le peu que j'ai écouté, une petite heure, c'est du tout bon.

[Clavette]

C'est !

Pour être rempli il est bien rempli!

Une différence notable après être repassé aux bonnes valeurs?

[samy]

bonjour,

Il faudrait que tu vérifies l'enveloppe de certains condos tout de même ,il y en a quelques uns qui vont avoir (très) chaud .Voir a mettre une feuille d'aluminium entre eux et les tubes pour refléter la chaleur mais là c'est le tube qui va chauffer......

j-jacques

[Unic]

Les ecc83 ne chauffent pas trop, ça ne posera pas de problème dans le Pas3.

[jacqueline]

Les capas sont un peu proches des tubes en effet.

Une solution serait peut-être de mettre un "refroidisseur de tubes"( Cool damper) , autour de chacun. C'est une sorte de cheminée, qui égalise la chaleur le long du tube et crée une ventilation verticale.

Ca a un effet aussi sur les vibrations



http://www.hdm81.com/univers.php?univers=6&marque=16

On trouve tous les prix, du raisonnable à l'idiophile.

Leur installation demanderait sans doute d'écarter certaines capas.

[Unic]

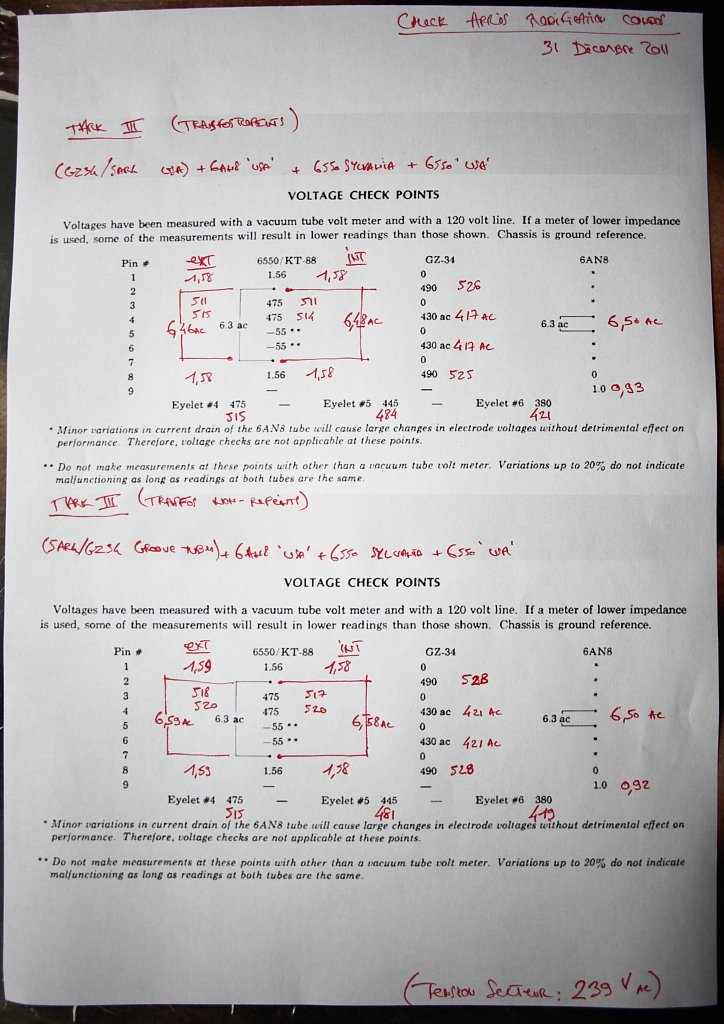

Un petit relevé des tensions m'indique que tout va bien.

PAS3
.

Mod_Dec2011_Relvé Tensions PAS3_TN.JPG (173.64 Kio) Vu 1194 fois

.
Mark III (s)
.

Mod_Dec2011_Relvé Tensions Mark III_TN.JPG (156.5 Kio) Vu 1194 fois

[samy]

re,

les tensions chauffages ne sont quand même pas au top , pourquoi ne pas mettre un petit TR en dévolteur 18V et ainsi avoir
une tension d'alime vers 220V ?

j-jacques

[Unic]

re,

les tensions chauffages ne sont quand même pas au top , pourquoi ne pas mettre un petit TR en dévolteur 18V et ainsi avoir
une tension d'alime vers 220V ?

j-jacques

Re,
C'est un peu au dessus sur les mark III, mais il semblerait que ce soit encore dans les normes.
Dixit un membre éminent de ce forum.

[Vinc]

prendre des IERC pas forcement facile a trouver, mais c'est du matos de l'armée américaine. y a quelque temps j'en avais trouver a bon prix les 6 ECC de mes carad en ont. ça prend pas beaucoup de place. D’après Jean c'est le must en tube Shield et prolongerait l’espérance de vie des tube.

[jacqueline]

Merci Vinc .

Il faut donc chercher IERC Shield , avec Damper c' est assez limité niveau résultats..
