Ampli 6L6 schema Williamson

[Petitloup54]

Comme indiqué plus haut, ce ne sont pas des 6L6 mais des 6L6GC qui résiste mieux et la tension sera rapportée a 400v.
On devrait arriver sur une quinzaine de watts (une vingtaine pour les kt66) ce qui sera amplement suffisant étant donné que l'ampli sera branché sur du haut rendement.

[60-70's rock]

Qu'elle est la valeur du primaire du transfo ?

[Petitloup54]

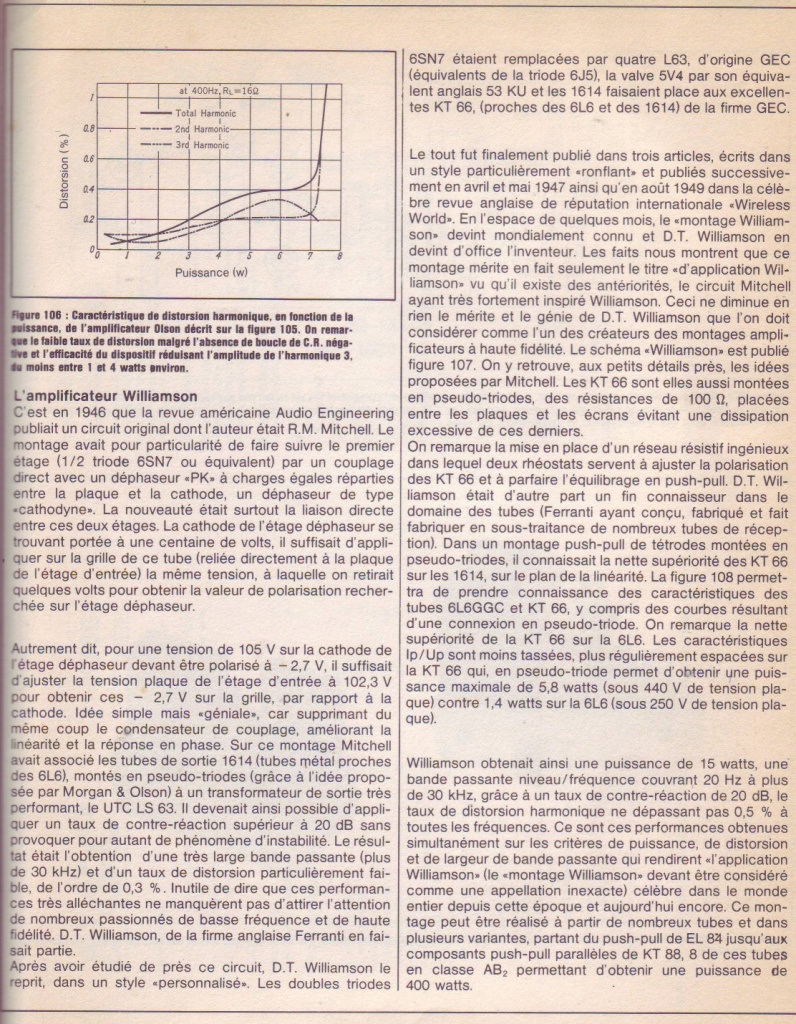

En PJ un article d'Hiraga paru ds son livre sur l'initiation aux amplis à tubes ( édition LED).
Pour l'impédance des transfos de sortie on est sur du 8000 ohms ( pour du 10000 préconisé).

[60-70's rock]

Pour l'impédance des transfos de sortie on est sur du 8000 ohms ( pour du 10000 préconisé).

Je suppose que tu dis 10000 ohms à cause de l'UTC LS-63 utilisé à l'époque ?
Ce transfo possède 2 enroulements au primaire, 10000 et 6000 ohms. Et 8 au secondaire, de 1,2 ohm à 30 ohm, ce qui le rendait universel pour les petites puissances, 20W maximum.
Dans le schéma, c'est l'enroulement 15 ohms qui est utilisé, les hp de l'époque faisaient rarement 8 ohms comme maintenant. Ce qui nous ramène à 5000 ohm au primaire.
8000 ohm convient pour un push de EL84, pas pour un push de 6LGC montées en triodes. 5000 ohms plaque à plaque est le grand maximum.
Un push de KT66 en triode sort 15W avec 4000 ohms au primaire. Pour la 6L6GC, il faut à peu-près pareil. Sinon, tu n'arriveras jamais à 20W, ni même à 15.
Qu'en pense Patrick ?

[Petitloup54]

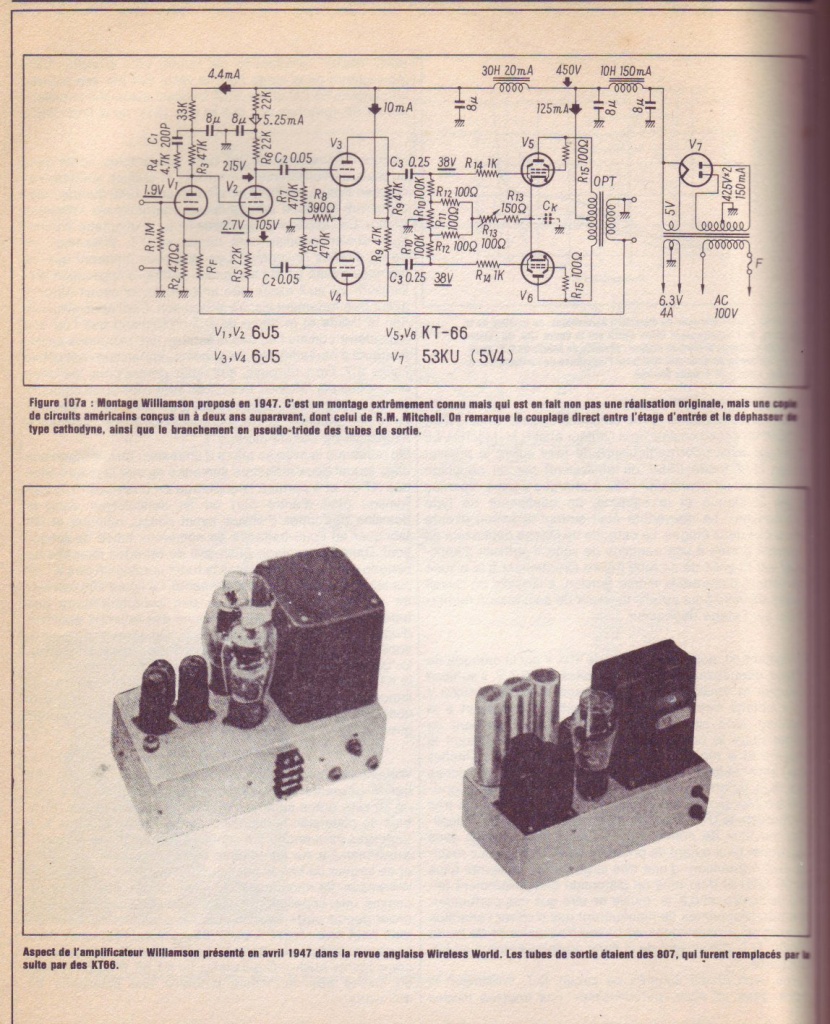

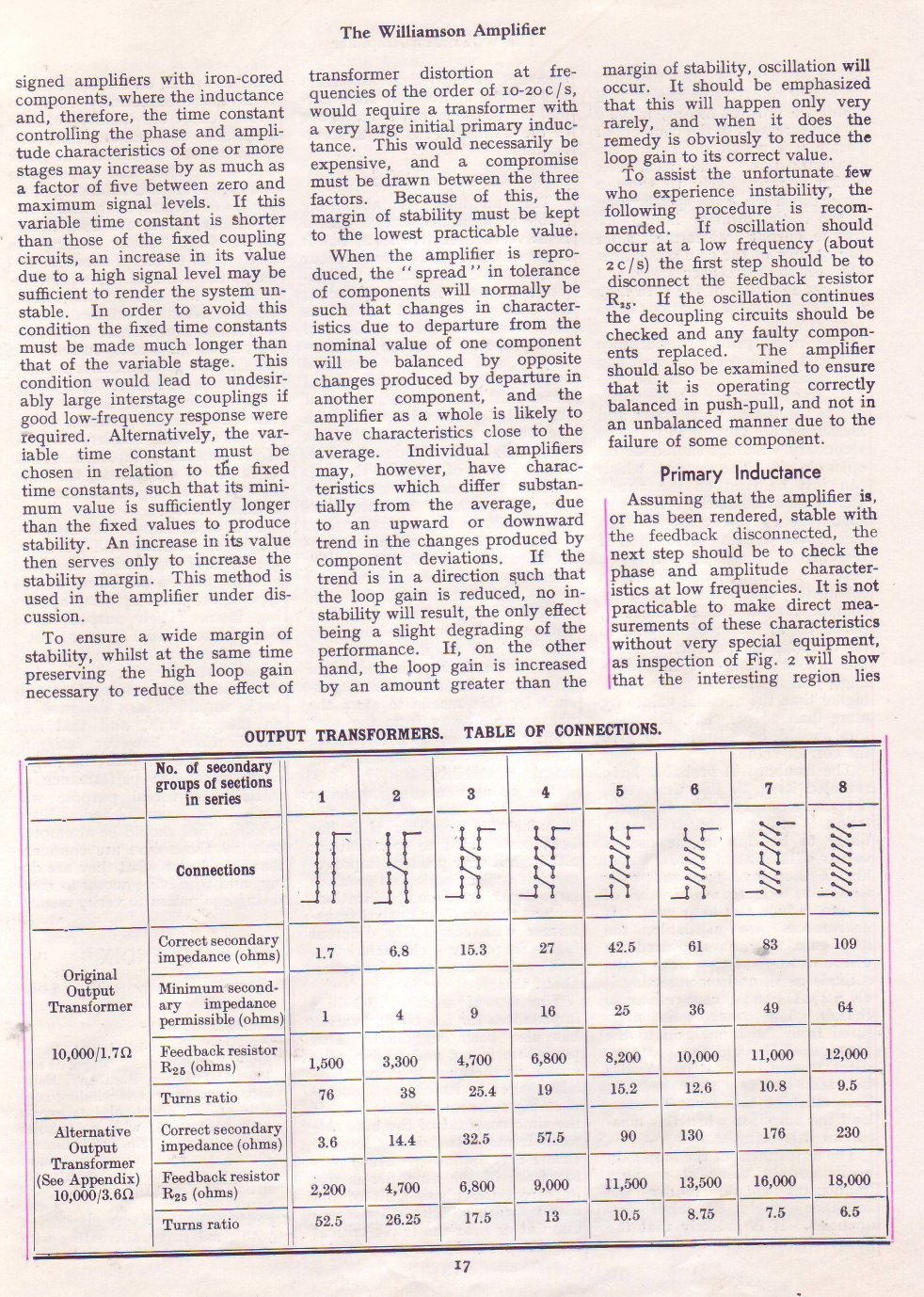

non .. non c'est bien un 10000 ohms qui était utilisé à l'époque .. ( Partridge(VDN436), Savage, Vortexion ..) en PJ qqs docs de l'époque ( collection d'articles de DTN Williamson) et je n'envisage pas de tirer plus de 12 watts !

[60-70's rock]

Tu ne saisis pas ce que je veux dire.
Que le transfo de sortie soit un UTC ou un Partridge n'est pas le problème. Le problème est que 8000 ohms ou 10000 ohms pour un push de 6L6GC en triode est trop. Avec 400V qu'il convient de ne pas trop dépasser et 8000 ohm ou 10000 ohm au primaire,

et je n'envisage pas de tirer plus de 12 watts !

tu n'arriveras pas à 10W.
Si je te le dis, c'est que je l'ai déjà expérimenté. Quel intérêt aurais-je ? J'arrive péniblement à 10W avec 400V et 5000 ohm.

[Petitloup54]

Apres Patrick, je reprend la parole meme si pour moi, c'est un peu du chinois
Je comprend ce que tu veux dire mais il faut remettre les choses dans leur conteste. Le projet initial était de partir de mon 6L6 existant et de donner aux 6L6 une sonorité différente. Si c'était uniquement pour conserver le transfo d'alim, il n'y avait aucun intérêt.
La puissance de sortie de l'ampli importe peu et meme 8-10 watts suffiront amplement (mon SE actuel de 2-3 watts s'en sort à merveille sur les Onken). Maintenant, seule l'écoute finale nous donnera raison ou tord et, au cas où, une évolution reste toujours possible.

[60-70's rock]

Bonjour
Tu utilises le caisson Onken avec un SE de 3W ?

[damien]

Salut François (? )

Voila les enceintes de Fred
viewtopic.php?f=88&t=44927&hilit=Altec

[Petitloup54]

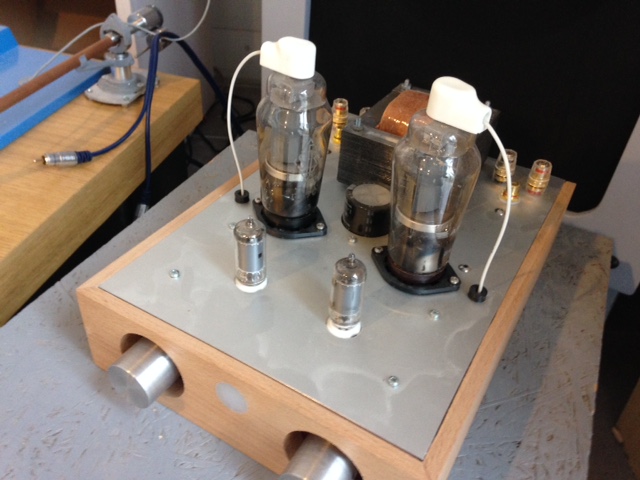

Oui, c'est un petit SE à base de tubes "aviation" P17c qui s'entend à merveille avec mes Onken harmo balade DIY
