Ce matin pluie, alors je me suis employé à voir à quoi ressemblait le filtre.

Démontage des boutons des commutateurs de réglage des médiums et aigus ainsi que de la plaque qui se trouve derrière, cela dégage le filtre mais le kapok gêne au dégagement. Donc démontage du médium pour le retirer car il faut pousser le filtre vers l'avant de l'enceinte pour le faire basculer.

La quantité de kapok pour le petit compartiment médium aigus est impressionnante.


Le filtre est dégagé mais il faut dessouder pour le retirer d'avantage.

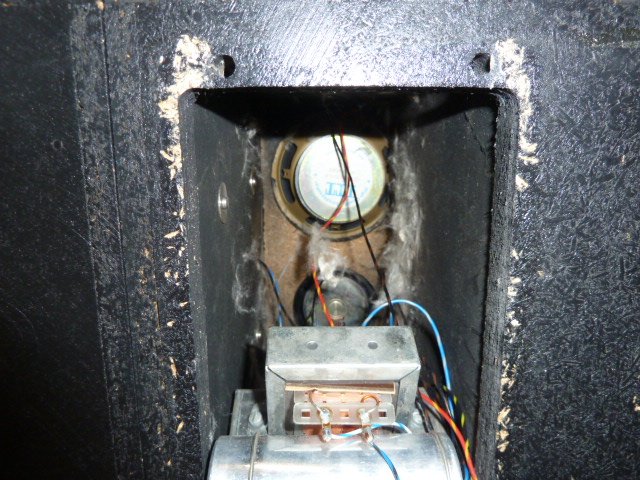

On peut voir le tout petit volume de la chambre médium aigus. Sur la gauche les vis des boulons qui fixent le caisson de graves supérieur.


Il y en a encore dans l'épaisseur, il faudra un jour démonter tout cela pour vérifier les valeurs des composants.


[coadecm]

Bonjour Pascal,
Pour les condos pas de soucis , ce ne sont pas des chimiques !
Michel

[chm]

Bonjour tous,

je me permets de déplacer le schéma établi par BLS et déposé dans la présentation
des E65N. Il n est pas complet car en position 0db médium et 2db aigu ( j' écoute aussi dans cette correction).
On peut cependant noté sa bien plus grande complexité que les filtres des E65N, qui se sont
pourtant aussi complexifiés au moins deux fois durant les dix-douze années de production.
Il n' y a effectivement pas de condensateurs chimiques mais cela n' empêche peut être pas de les
mesurer malgré tout à l' occasion. J ai eu des surprises avec 2µf papier, un avait quasi doublé en capacité
et l' autre pris un bon 50% sur la paire filtrée à 6db, la plus ancienne des E65N. Mais il ne semble pas y avoir ce type sur les E75.
Les Tropical fish ont bonne réputation, mais ... idem pour les grosses canettes ! (et on ne les voit pas tous).
Bon, si petite dérive il y a, elle n' altère pas l' écoute de manière flagrante en tout cas !

Christophe

audiotec E75 filtre 1.JPG (107.6 Kio) Vu 3094 fois

Un dériveur,

SDC10195 - Copie.JPG (23.41 Kio) Vu 3094 fois

[Maxime1123]

Bonjour Pascal et tous,
Des enceintes que je découvre et qui inspirent vraiment confiance ! La comparaison avec les Ditton 66 (qui sont avec les 88 les rares que j’ai vraiment adoré entendre chez Celestion) les rend d’autant plus intéressantes !
Tu les destines à quel type de pièce et d´électronique. J’ai peut être loupé l’info parmi les 6 pages, mais le rendement est-il connu ?

[vendin]

Maxime.

Le rendement est bas, moins de 90 db c'est sûr, Mr Vaissaire ne précise pas ou en tout cas je n'ai jamais vu.

Il est prévu de les faire fonctionner avec des amplis à lampe Philips 6525. Devant il n'y aura que du tube à partir de l'entrée phono.

[vendin]

à tous.

La fin des vacances m'a permis de pouvoir faire couper à des dimensions choisies les chutes d'un plan de travail en bambou en six petites plaques que j'ai poncées chanfreinées et vernies pour aller au dessus et au dessous des enceintes comme elles étaient livrées à l'origine, c'était l'une des options excepté le type de bois et son épaisseur, cette dernière étant ma seule interrogation, ne seront elles pas trop épaisses?

Pourquoi six? Il y en aura deux posées au sol dans lesquelles seront noyées des pastilles métalliques pour recevoir des pointes qui seront fixées et réglables sous la plaque inférieur des enceintes.




La profondeur faisant 1cm de plus que la largeur, 29x30 environ, les dessins de bambou en bout seront sur les côtés et ceux dans la longueur vers les façades avants et arrières.

Je vais devoir trouver des logos Audiotec ou m'en faire fabriquer comme à l'origine.

[vendin]

à tous.

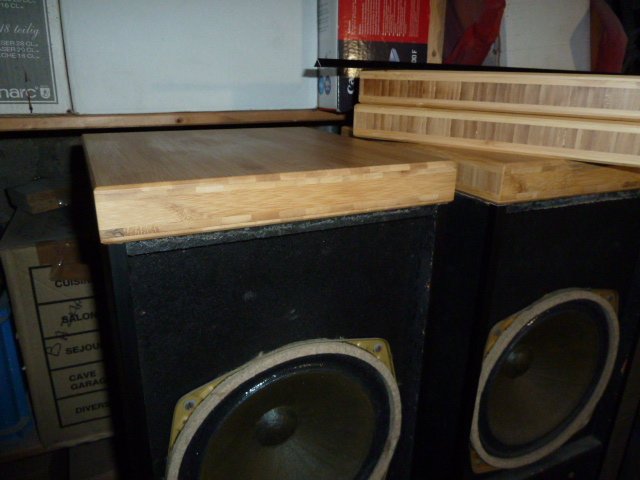

J'ai eu le temps de coller les deux plateaux de dessus, voilà ce que cela donne.



[SidSmith]

Esthétique ou pour atténuer les vibrations ?

[vendin]

Rémy.

Plus que probablement uniquement esthétique, Mr Vaissaire les livrait en "Novopan" brut, c'est à dire comme les miennes, sans plateau, ou avec un entourage tissus sur trois côtés, ou encore la deuxième version plus un plateau au dessus et au dessous. Si il y avait eu une différence de qualité sonore et ayant appris à connaitre sa philosophie, je ne pense pas qu'il aurait vendu trois finitions différentes ou alors elles auraient bénéficié de plateaux quelque soit la finition.

Quand à moi c'est aussi pour des raisons esthétiques.

[Maxime1123]

Bonjour Pascal,
Original et si tu en profites pour les surrélever avec des pointes tu auras peut-être plus qu’une amélioration esthétique, vivement les photos finales.
Bon bricolage.
Maxime
