NAD 3020A Series 20

[Oscar25]

Beau boulot Tophleur avec tous ces nouveaux condos il est presque neuf maintenant et va pouvoir cracher tout ce qu'il a. J'observe un gros radiateur pour les 4 transistors de puissance. Il doit peser. Sinon, des faisceaux en nappes mais normal vu qu'il date des années 80. Me trompe-je ?
Cet ampli me parait bien conçu et d'accès facile en réparation. C'est un plus.
Le réglage des courants de repos, c'est bien ce qu'on appel aussi le bias ?

[tophleur]

Merci pour ton message Oscar.
Le gros radiateur n'a de gros que le visuel. il est en aluminium et ne pèse pas très lourd.
Concernant le bias, cela correspond bien au réglage du courant de repos. il date de 1981 si je ne dit pas de bêtise et correspond à la seconde version du NAD 3020.
Il est effectivement aisé d'intervenir à l'intérieur, même si les précautions d'usage s'imposent lorsque une intervention est prévue dans un système de ce type.
Il me reste un peu de boulot pour que le recapage soit complet, on va dire que je j'en suis à 85%

[HIFIPHILE]

pour ma part le 3020A est la troisième version.

Le tout premier 3020 avait la carte d'alimentation séparée et les condensateurs de filtrage en bas à gauche.
Le second a la "nouvelle" architecture , tous les composants sont sur la même carte et les condensateurs de filtrage au centre
Le 3020A : remplacement du bouton "mute" par un bouton "mono" et accepte les platines MM et MC
le 3020B : je ne sais pas
puis il y a eu 3020e et 3020i ...
je ne parle pas du 3120 qui est le 3020B sans les boutons de tonalité

[tophleur]

Il me semblait qu'il y avait deux versions de 3020A.

Le 3020A série 20 avec les 4 condos 2200µf d'alimentation au centre de la platine (ma version) donc seconde version
Le 3020A avec 2 condos 4700µf d'alimentation (version ultérieur) troisième version pour ma part.

Concernant la première version, il me semble qu'il y a le 3020 et le 3020 serie20?

Me trompe-je?

[HIFIPHILE]

Le "Series 20" serait alors celui qui a 4 condensateurs de 2200µF et les autres seraient en 2 x 4700µF. Je ne savais pas.
Il existe alors des 3020A Series 20 et des 3020A ?

Merci de l'info

HA oui le 2030B a bien 2 condensateurs de 4700µF (comme le 3120).

J'ai les 2 modèles des séries avant le A.
Ils ont tous les deux la mention "Series 20"


[tophleur]

Effectivement il y a;

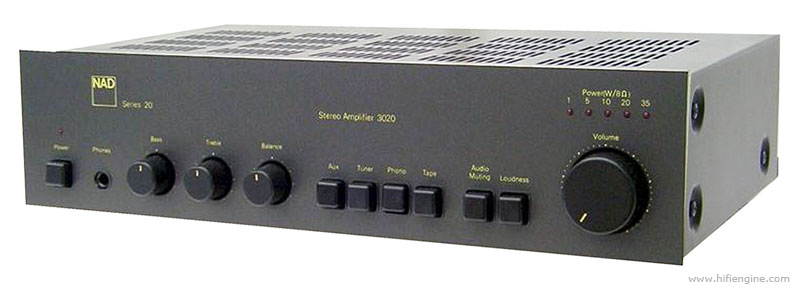

Le NAD 3020 SERIE 20 (4 condos d'alim) et le bouton audio muting et sans le commutateur de type de cellule (mm/mc)

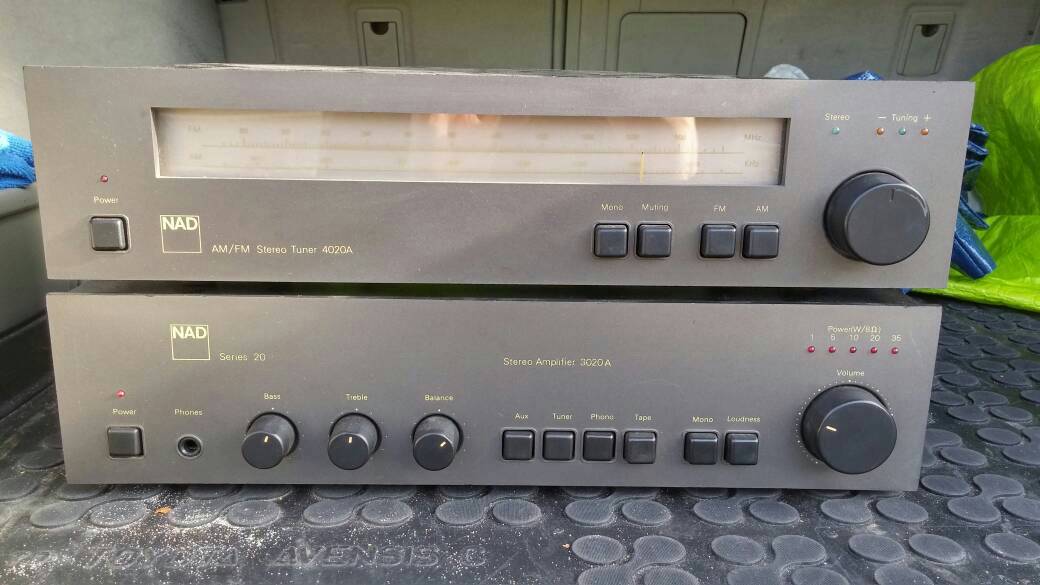

Et le mien le NAD 3020A SERIE 20 (4 condos d'alim) le bouton mono et le commutateur de type de cellule(disparition du bouton audio muting)

IMG_20161015_105205_512 (1).jpg (69.9 Kio) Vu 5209 fois

Puis le NAD3020A (2 condos d'alim en 4700µf)


et le NAD 3020B (2 condos d'alim en 4700µf)


etc..

[Oupol]

Bonsoir,

Les versions A ont évolué.
Les A ont une carte MC ajoutée comme tu l'as dit Hifiphile.
On trouve les premiers 3020 A avec 4 x 2200 uF en filtrage : Ils s'apparentent à la seconde série (3020 series 20; n° de séries commençant par A ou B) avec carte MC additionnelle.

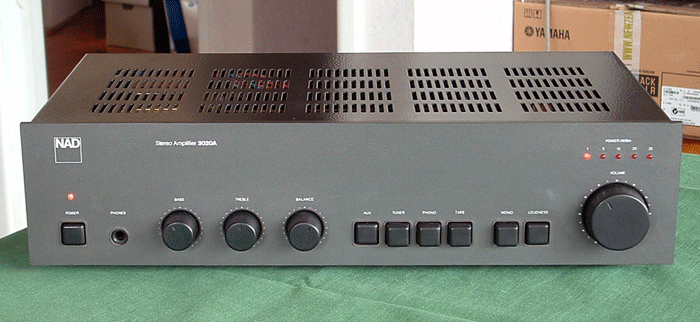

Ensuite il y a eu des 3020 A avec 4 x 3300 uF en filtrage et un transfo un peu plus conséquent. Ils portent la mention "Stereo Amplifier 3020A" (perdent le "series 20")
Ensuite des 3020 A avec 2 x 4700uF en filtrage juste avant le 3020B.
Comme chez la plupart des fabricants il n'est pas impossible qu'on trouve des variantes.

[HIFIPHILE]

Sur mes 3020 Series 20 je leur ai tous mis 4 x 3300 uF en filtrage, sans rien changer d'autre.
J'écoute la musique a bas volume, je n'ai pas vu de différence avec 4 x 2200 uF en filtrage, certains disent qu'il y a alors plus de basses

[Oupol]

Sur mes 3020 Series 20 je leur ai tous mis 4 x 3300 uF en filtrage, sans rien changer d'autre.
J'écoute la musique a bas volume, je n'ai pas vu de différence avec 4 x 2200 uF en filtrage, certains disent qu'il y a alors plus de basses

J'en ai fait autant au début et comme toi suis revenu à 4 x 2200uF, je n'entendais pas de différence.
Les 4 x 3300uF puis 2 x 4700uF ont accompagné un changement de transfo.
Ce que je retiens c'est que Nad est revenu de ces 4 x 3300 et est repassé à 2 x 4700uF.

[Oscar25]

Eh bien, que d'évolutions et que de changements de valeurs pour ces condensateurs de filtrage. Finalement les 2200 uF suffisent bien si j'en crois les échanges. A coté de ces condos il y a un boitier à 4 bornes que je pense être un redresseur. De part et d'autre de ce redresseur, un petit boitier noir que je n'identifie pas. De quoi s'agit-il ?
