Re: Les haut-parleurs coaxiaux

Message par SidSmith »

Ici une brochure présentant ce haut-parleur qui fait l’orgueil de la compagnie Jensen :
JENSEN TRIAXIAL G610 1.jpg
JENSEN TRIAXIAL G610 1.jpg (130.62 Kio) Vu 2805 fois
JENSEN TRIAXIAL G610 2.jpg
JENSEN TRIAXIAL G610 2.jpg (279.39 Kio) Vu 2805 fois
JENSEN TRIAXIAL G610 3.jpg
JENSEN TRIAXIAL G610 3.jpg (291.11 Kio) Vu 2805 fois

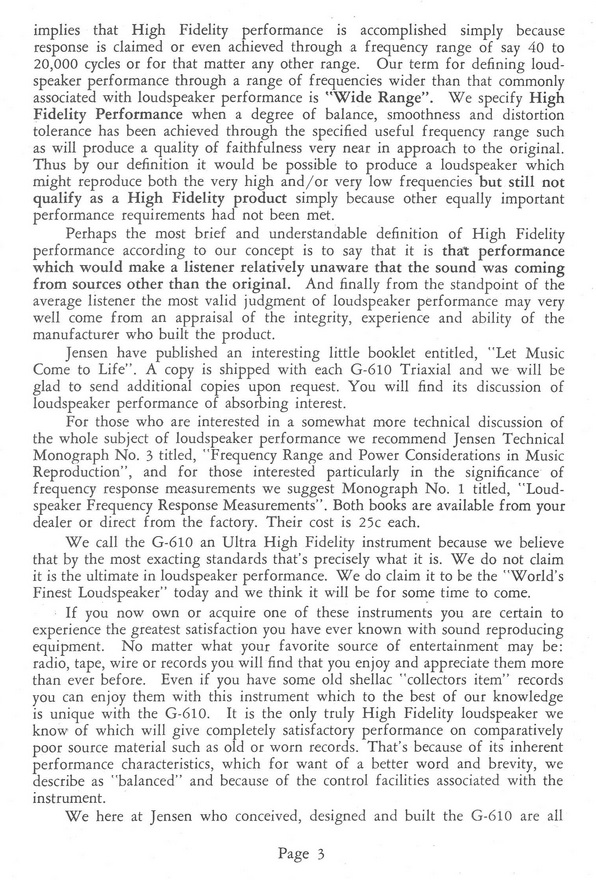

JENSEN TRIAXIAL G610 4.jpg
JENSEN TRIAXIAL G610 4.jpg (274.09 Kio) Vu 2805 fois
JENSEN TRIAXIAL G610 5.jpg
JENSEN TRIAXIAL G610 5.jpg (69.23 Kio) Vu 2805 fois

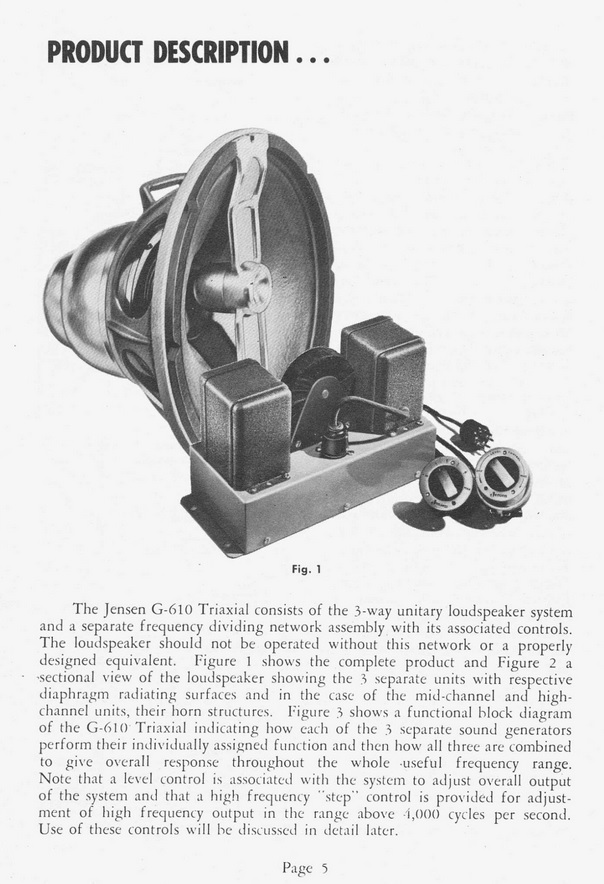

JENSEN TRIAXIAL G610 6.jpg
JENSEN TRIAXIAL G610 6.jpg (152.39 Kio) Vu 2805 fois

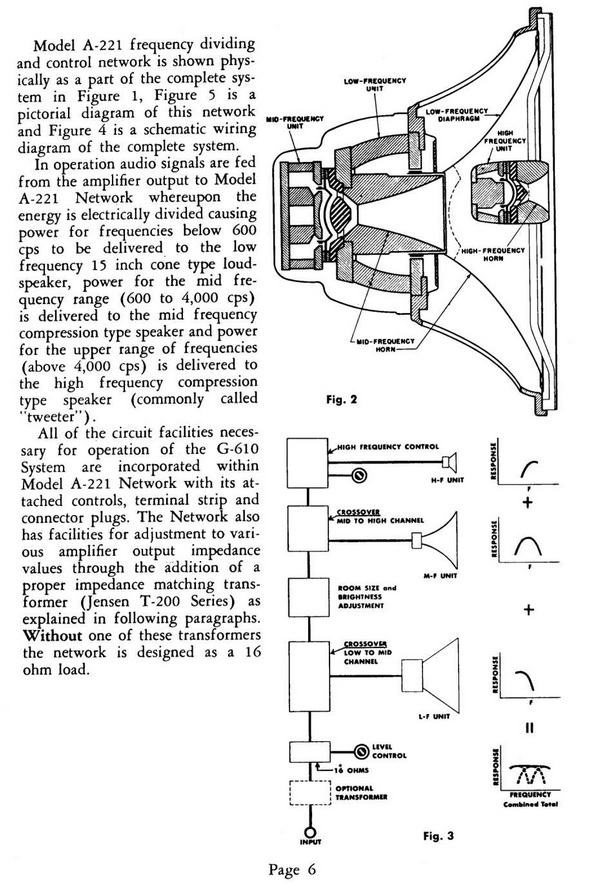

JENSEN TRIAXIAL G610 7.jpg
JENSEN TRIAXIAL G610 7.jpg (191.33 Kio) Vu 2805 fois
Garde ça simple, imbécile !
Avatar du membre
SidSmith
Membre no life
Messages : 2032
Enregistré le : mer. 15 janv. 2014 00:42
Localisation : Laval, Québec

Re: Les haut-parleurs coaxiaux

Message par SidSmith »

À l’été 1952 eu lieu au Chicago International Amphitheatre les conventions républicaines et démocrates pour choisir les candidats qui représenteront les partis à la présidence et la vice-présidence des États-Unis. Le système de sonorisation tournait autour des Jensen G-610,

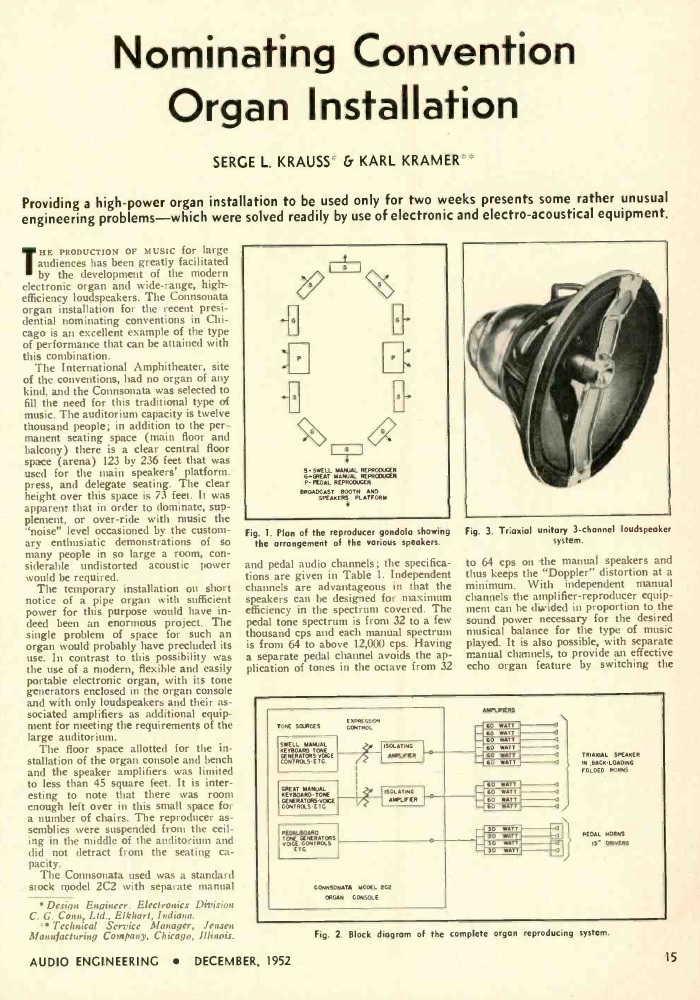

Nominating convention organ installation, Audio, décembre 1952 :
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 1.jpg
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 1.jpg (274.06 Kio) Vu 2772 fois
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 1.2.jpg
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 1.2.jpg (401.1 Kio) Vu 2805 fois
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 1.1.jpg
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 1.1.jpg (51.48 Kio) Vu 2805 fois
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 2.jpg
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 2.jpg (123.63 Kio) Vu 2805 fois
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 3.jpg
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 3.jpg (274.27 Kio) Vu 2805 fois
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 4.jpg
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 4.jpg (130.54 Kio) Vu 2805 fois
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 5.jpg
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 5.jpg (165.15 Kio) Vu 2805 fois
Garde ça simple, imbécile !
Avatar du membre
SidSmith
Membre no life
Messages : 2032
Enregistré le : mer. 15 janv. 2014 00:42
Localisation : Laval, Québec

Re: Les haut-parleurs coaxiaux

Message par SidSmith »

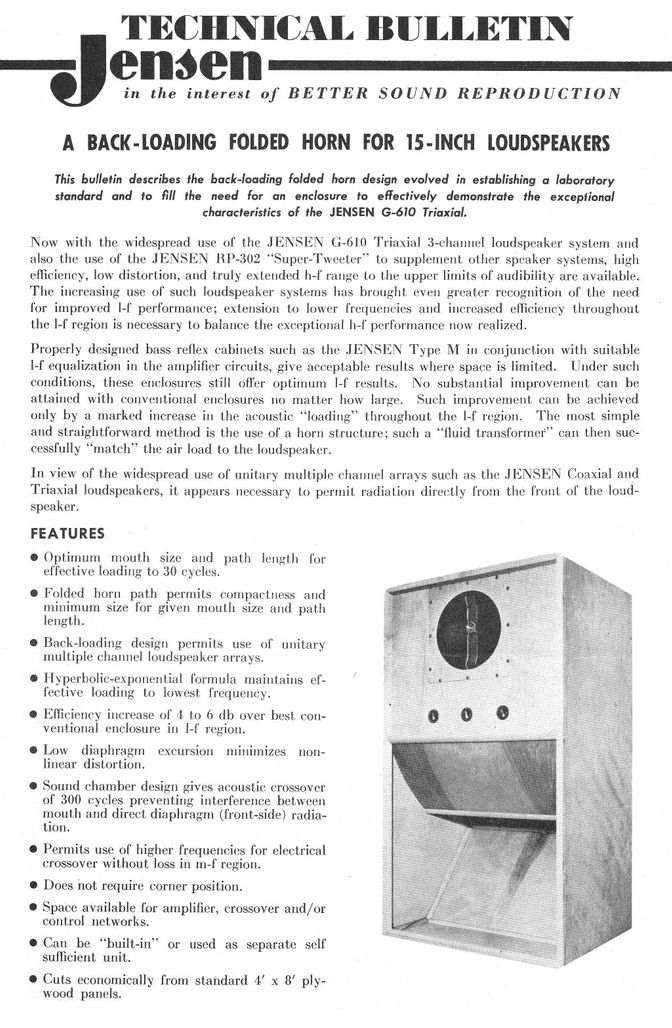

Description de l’enceinte type M conçue pour recevoir ce magnifique haut-parleur :
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 6.jpg
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 6.jpg (261.2 Kio) Vu 2806 fois
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 7.jpg
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 7.jpg (407.4 Kio) Vu 2806 fois
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 8.jpg
JENSEN TRIAXIAL CONVENTION AUDIO 12-1952 8.jpg (249.24 Kio) Vu 2806 fois
Garde ça simple, imbécile !
Avatar du membre
SidSmith
Membre no life
Messages : 2032
Enregistré le : mer. 15 janv. 2014 00:42
Localisation : Laval, Québec

Re: Les haut-parleurs coaxiaux

Message par SidSmith »

Vers 1957, Jensen lance une version moins onéreuse du haut-parleur 3 voies, le G-600.

En 1958 la section des hautes fréquences est revue et améliorée, et parait ainsi la nouvelle version du haut-parleur triaxial, le G-610B :
PUB JENSEN TRIAXIAL 1958.jpg
PUB JENSEN TRIAXIAL 1958.jpg (269.94 Kio) Vu 2806 fois
JENSEN TRIAXIAL G610B 1.jpg
JENSEN TRIAXIAL G610B 1.jpg (316.3 Kio) Vu 2806 fois
JENSEN TRIAXIAL G610B 2.jpg
JENSEN TRIAXIAL G610B 2.jpg (207.66 Kio) Vu 2806 fois
JENSEN TRIAXIAL G610B 3.jpg
JENSEN TRIAXIAL G610B 3.jpg (254.88 Kio) Vu 2806 fois
JENSEN TRIAXIAL G610B 4.jpg
JENSEN TRIAXIAL G610B 4.jpg (154.11 Kio) Vu 2806 fois
JENSEN TRIAXIAL G610B 5.jpg
JENSEN TRIAXIAL G610B 5.jpg (356.1 Kio) Vu 2806 fois
JENSEN TRIAXIAL G610B 6.jpg
JENSEN TRIAXIAL G610B 6.jpg (145.03 Kio) Vu 2806 fois
Garde ça simple, imbécile !
Avatar du membre
SidSmith
Membre no life
Messages : 2032
Enregistré le : mer. 15 janv. 2014 00:42
Localisation : Laval, Québec

Re: Les haut-parleurs coaxiaux

Message par SidSmith »

Il existe également une version C de ses haut-parleurs, qui semble très populaire au Japon, mais dont je n’ai, hélas, aucune documentation…

Vers 1960 le marché est envahi et conquis par les AR, Quad, KLH, Wharfedale, etc. On assiste à un changement de garde dans les fabricants d’enceintes et de haut-parleurs : Une grosse enceinte ça pouvait aller dans le salon, mais pas deux. Le temps des coaxiaux et du haut-rendement est passé…

…dans le domaine professionnel, Altec est seule et partout, et déjà que les ingénieurs ont eu maille à adapter physiologiquement leur oreille au 604, pas question de changer quatre 25 cents pour 1 dollars…

…et donc Jensen dut recentrer ses activités vers les enceintes compactes pour survivre. La compagnie gardera les coaxiaux et triaxiaux à son catalogue, mais plus question de gros investissement dans ce domaine. Voici une collection de pub d’après 1956 :
PUB JENSEN SIGMA SERIES 1963 2.jpg
PUB JENSEN SIGMA SERIES 1963 2.jpg (256.03 Kio) Vu 2806 fois
PUB JENSEN COAXIAL SÉRIE H 1958.jpg
PUB JENSEN COAXIAL SÉRIE H 1958.jpg (293.23 Kio) Vu 2806 fois

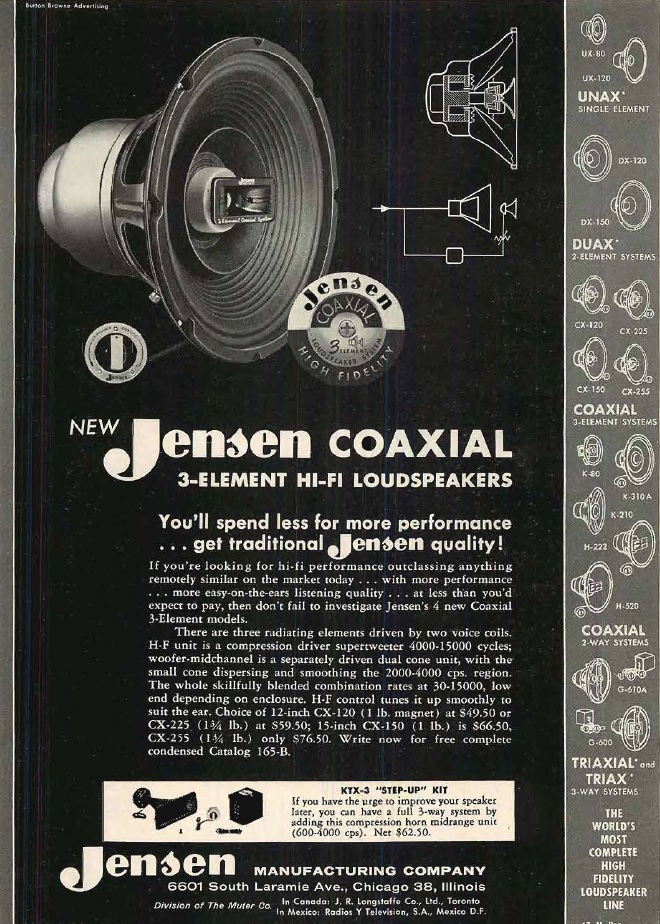

PUB JENSEN COAXIAL SÉRIE CX 1957.jpg
PUB JENSEN COAXIAL SÉRIE CX 1957.jpg (278.47 Kio) Vu 2806 fois

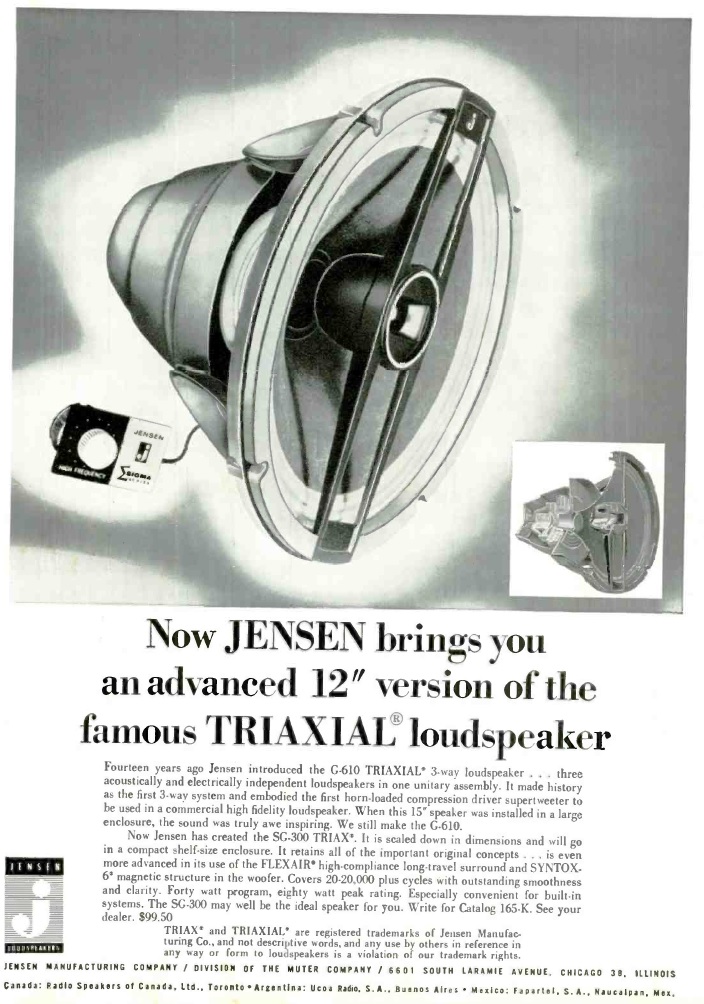

PUB JENSEN SC300 1965.jpg
PUB JENSEN SC300 1965.jpg (218.57 Kio) Vu 2806 fois
Garde ça simple, imbécile !
Avatar du membre
SidSmith
Membre no life
Messages : 2032
Enregistré le : mer. 15 janv. 2014 00:42
Localisation : Laval, Québec

Re: Les haut-parleurs coaxiaux

Message par SidSmith »

Sur vos écrans prochainement : Electro-Voice.
Garde ça simple, imbécile !
Avatar du membre
Chambi95
Super membre
Messages : 972
Enregistré le : lun. 15 avr. 2013 14:02

Re: Les haut-parleurs coaxiaux

Message par Chambi95 »

SidSmith a écrit :En 1954 le H-510 est remplacé par le Altec 604C H-530 en revenant au mulicellulaire…
J'ai du mal à suivre... :cloche:
TD : Dual 1015&1209 - Elac 16&770 H - Garrard AP 76&990B - Philips GA 202 - Braun PS600
Amplis : Dual CV 62 - Scott 420 A - Scientelec Club
Tuners : Dual CT 19 - Denon TU 450 L - Scientelec Club
AT : Grundig RTV 820 Hifi - Graetz Form78 HiFi
Avatar du membre
SidSmith
Membre no life
Messages : 2032
Enregistré le : mer. 15 janv. 2014 00:42
Localisation : Laval, Québec

Re: Les haut-parleurs coaxiaux

Message par SidSmith »

J'ai du mal à suivre... :cloche:
J'avais oublié de barrer : Altec 604C :oops: . Les deux haut-parleurs se ressemblent tellement, que l'on voit bien que Jensen visait le marché d'Altec.
Garde ça simple, imbécile !
Avatar du membre
el blue
Membre honoraire
Messages : 405
Enregistré le : sam. 13 nov. 2010 22:50
Localisation : BZH sud

Re: Les haut-parleurs coaxiaux

Message par el blue »

Super intéressant!! merci Sidsmith.
LB.
Avatar du membre
Klemp
Administrateur du site
Messages : 6332
Enregistré le : lun. 2 juil. 2012 22:39
Localisation : Toujours dans mon terrier

Re: Les haut-parleurs coaxiaux

Message par Klemp »

Malgré le fait que tous ces magnifiques haut-parleurs soient très peu répandus sur notre vieux continent, ce que tu postes représente une source extraordinaire de documents rares qui pourront donner envie à certains, via Internet, de se procurer certains exemplaires sur le continent américain.

Une nouvelle fois merci à toi Rémi :jap:
