Telefunken V820

[rocknrach]

J' espere qu' il sera pret pour le 30

Moi aussi

[rocknrach]

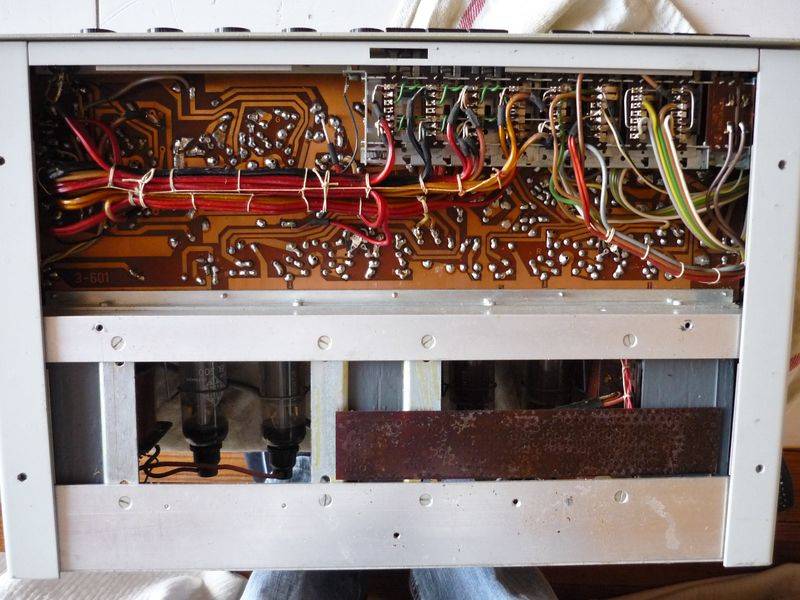

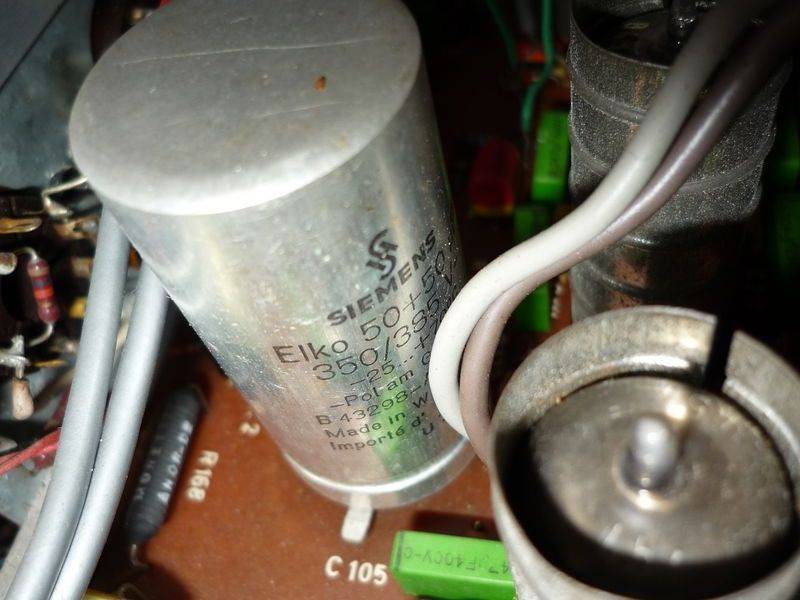

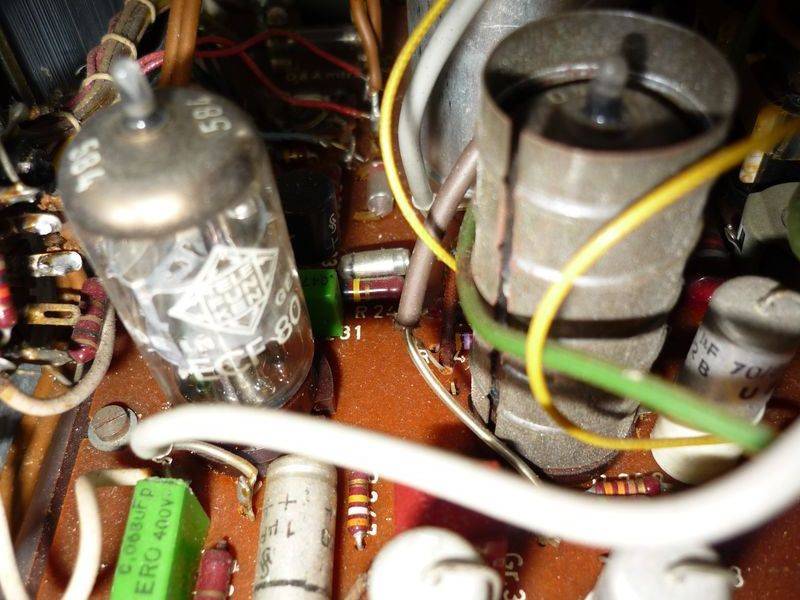

A défaut de démarrage, je me suis occupé du dépoussiérage afin d'y voir plus clair




g[/attachment]




[rocknrach]

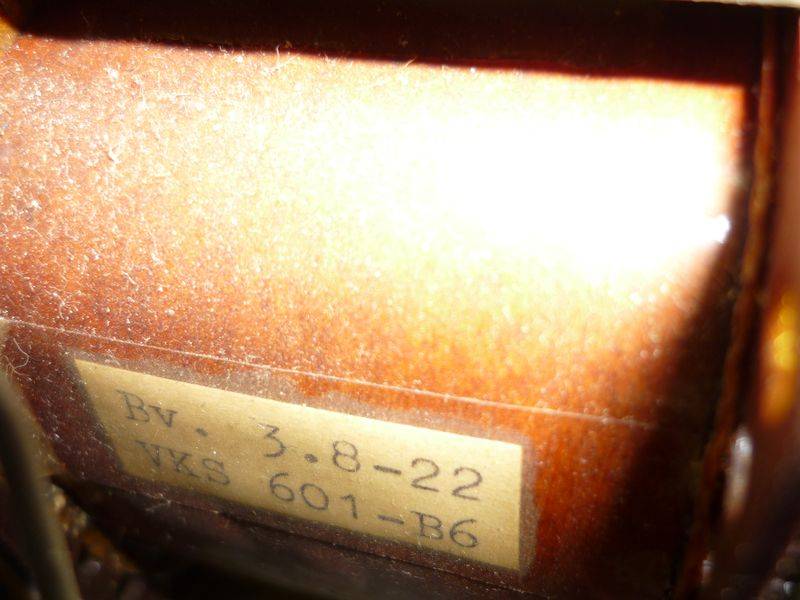

L'inscription sur les transfos


Mein allemand ist proche de zéro, ça veut dire quoi tout ça et ça sert à quoi cet interrupteur à l'arrière de l'ampli?


[Klemp]

Je me demande si celui-ci n' a pas été rajouté aprés, car les inscriptions qui sont dessous sont des consignes de sécurité...

Peux-tu faire une photo de cet interrupteur vu de l' intérieur de l' appareil, et des connections auquels il est relié.. ?

[rocknrach]

Ya voll!
Je trouvais également bizarre que les inscriptions soient en parties recouvertes.

[rocknrach]

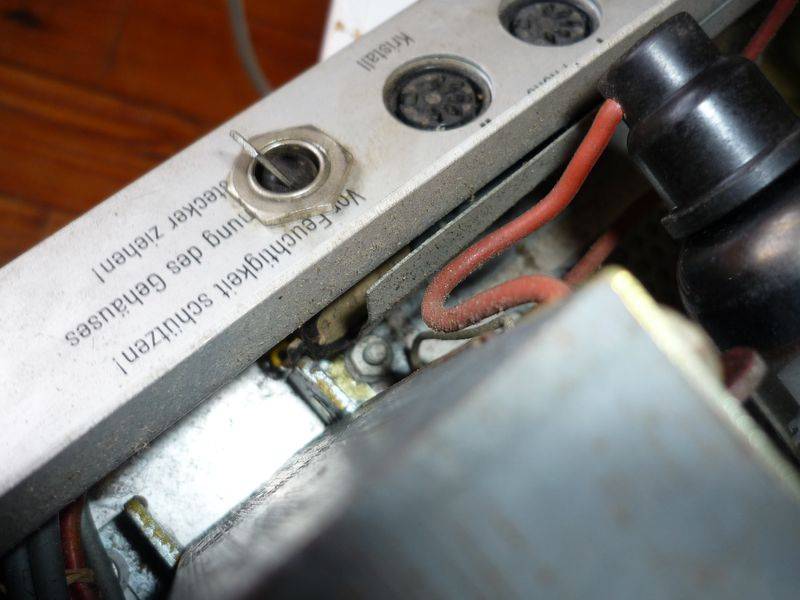

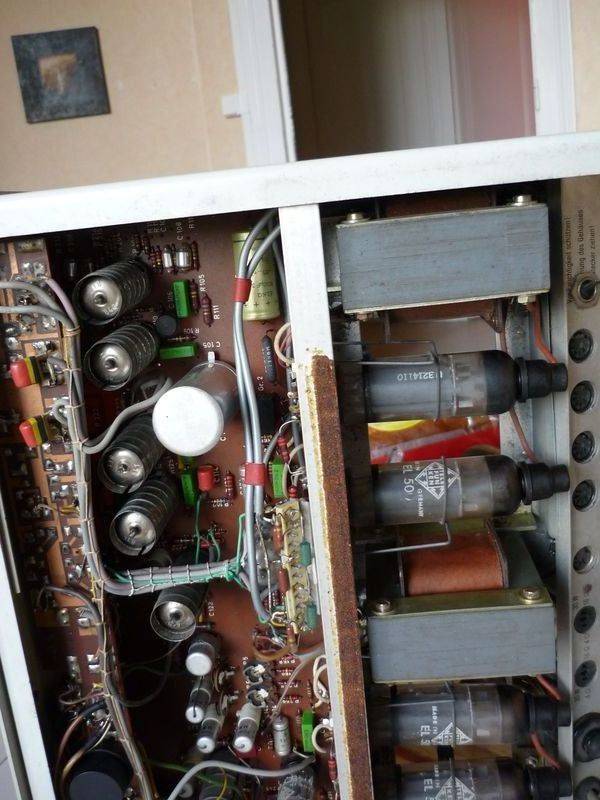

Une vue générale pour situer l'interrupteur, derrière à droite




C'est surement pas d'un grand secours tout ça, mais à vue d'œil je dirais qu'il est relié à un des transfos?

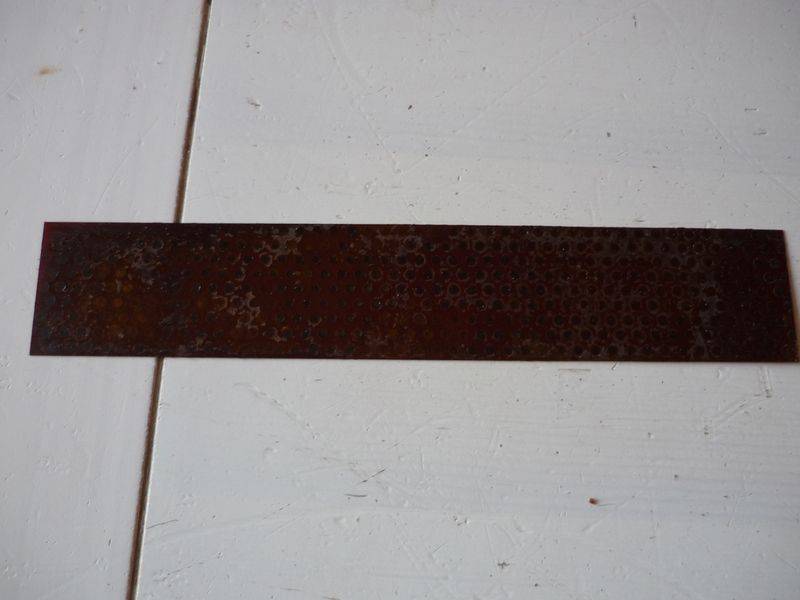

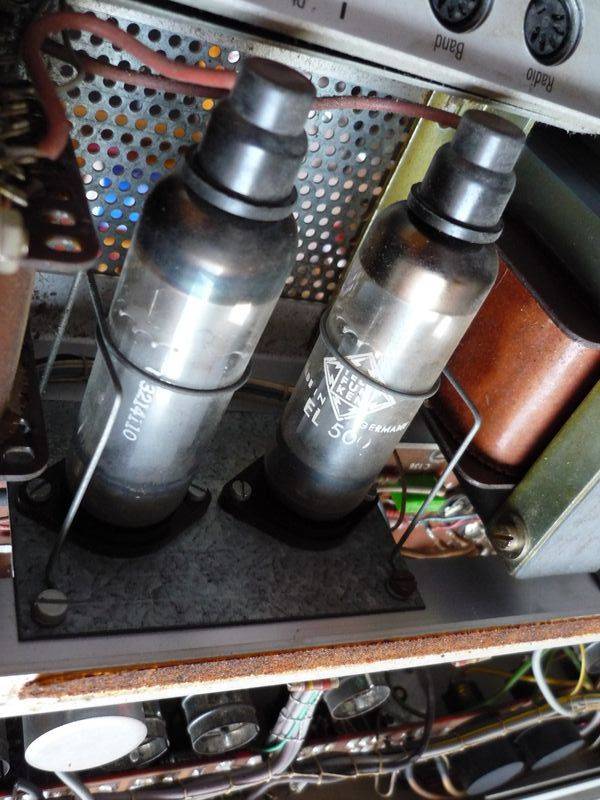

J'en ai profiter pour prendre une vue du dessous, à quoi sert ce bout de truc tout moche en bas à droite?



[Dadatimi]

Tu serais dire quel transfo ?

[rocknrach]

J'en ai profité pour appeler les "experts" qui me l'on vendu. Ils l'ont branché pour voir si il marchait mais relié à rien, et à priori ça faisait longtemps qu'il n'avait pas tourné, en gros tout ce qu'il faut faire, merci les experts...Comme il a pas explosé on va dire que c'est plutôt encourageant.

[Klemp]

Je suis impressionné par la qualité de la construction

La plaque en bakélite est là pour protéger contre tout contact indésirable...

Il faut, Rachid, que tu t' enquières du Service Manual, ou au moins du schéma de cet appareil...

Cet interrupteur est, en fait , je pense d' origine, et il doit avoir comme fonction la sélection 4 ou 16 ohms d' impédance de sortie... mais dans quel sens, je ne sais pas..

Pour des enceintes de 8 ohms, il faudra utiliser la position 4 OHms sur l' ampli.. ..

[rocknrach]

Tu serais dire quel transfo ?

Pour le transfo je pensais au plus proche de l'ampli, mais une fois que tu m'a posé la question je me suis aperçu qu'il y avait également ces câbles gris qui allaient se perdre au niveau de l'interrupteur...



Merci pour l'info bakélite et le reste Jean, je vais zieuter de la doc.
