Altec 846B Valencia

[Padawan]

Après la théorie, nous sommes passés aux mesures. Pour le moment, j'ai l'habitude d'écouter la musique en ayant le Lpad de mes Valencias positionné sur la position 3. C'est dans cette configuration que j'ai fait les mesures de R série et R parallèle aux bornes du Lpad.

Une petite photo au passage.

resistance 1.jpg (184.24 Kio) Vu 3277 fois

Mes mesures me donnent les valeurs suivantes :

R série = 2,9 ohm
R parallèle = 22,8 ohm

Avec ces valeurs, nous pouvons faire le calcul de ce que j'ai appelé la R équivalente en appliquant le formule que j'ai mis dans le post d'avant.

R équivalente = 22,8x8/(22,8+8) = 5,9 ohm

Si on fait R équivalente + R série, nous obtenons 5,9 + 2,9 = 8,8 ohm, nous ne sommes pas si loin des 8 ohm théoriques.

Mais avec tout cela nous pouvons surtout calculer l'atténuation de notre 806, si nous reprenons un Vin de 1V ...

Vout = 1x5,9/(5,9+2,9) = 0,67 V

Donc

A = 20xlog(0,67) = - 3,5 db

Là, nous sommes quand même un peu loin des 10 décibels d'atténuation ... On verra bien, c'est pour cette raison que j'ai pris deux jeux de résistances afin de tester ... Ensuite, nous pourrons toujours peaufiner en jouant avec toutes ces formules ... C'est aussi pour cette raison que pour le moment, mon filtre sera à l'extérieur de l'enceinte afin de pouvoir le bidouiller sans avoir à défaire toute l'enceinte à chaque essai.

[Padawan]

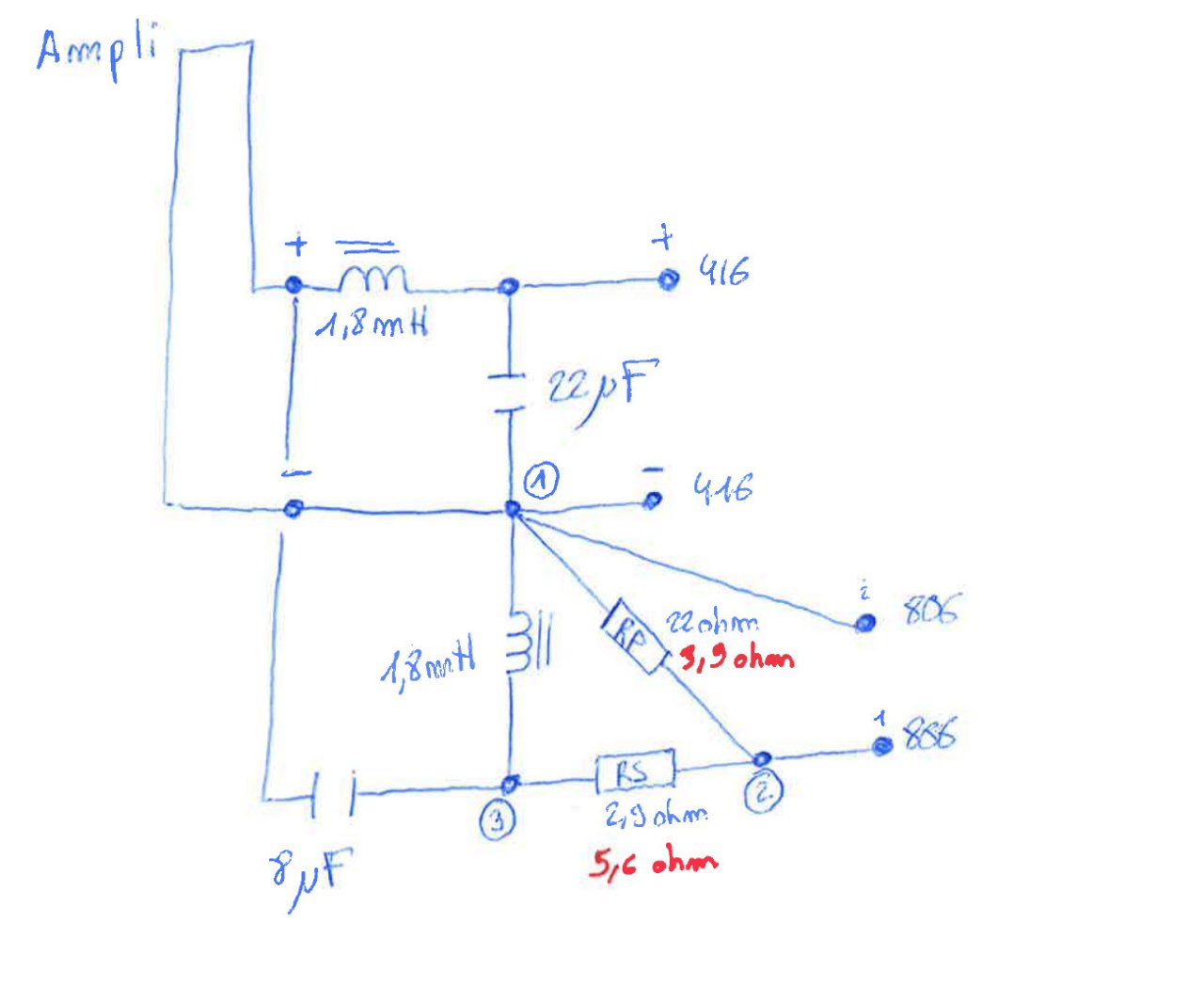

En attendant de passer à la pratique, voici le schéma du nouveau filtre. J'ai mis les valeurs des deux jeux de résistances dessus.

schema final.jpeg (69.98 Kio) Vu 3216 fois

Maintenant, je continue à essayer de comprendre comment marche les passe bas, haut et bande ...

[Padawan]

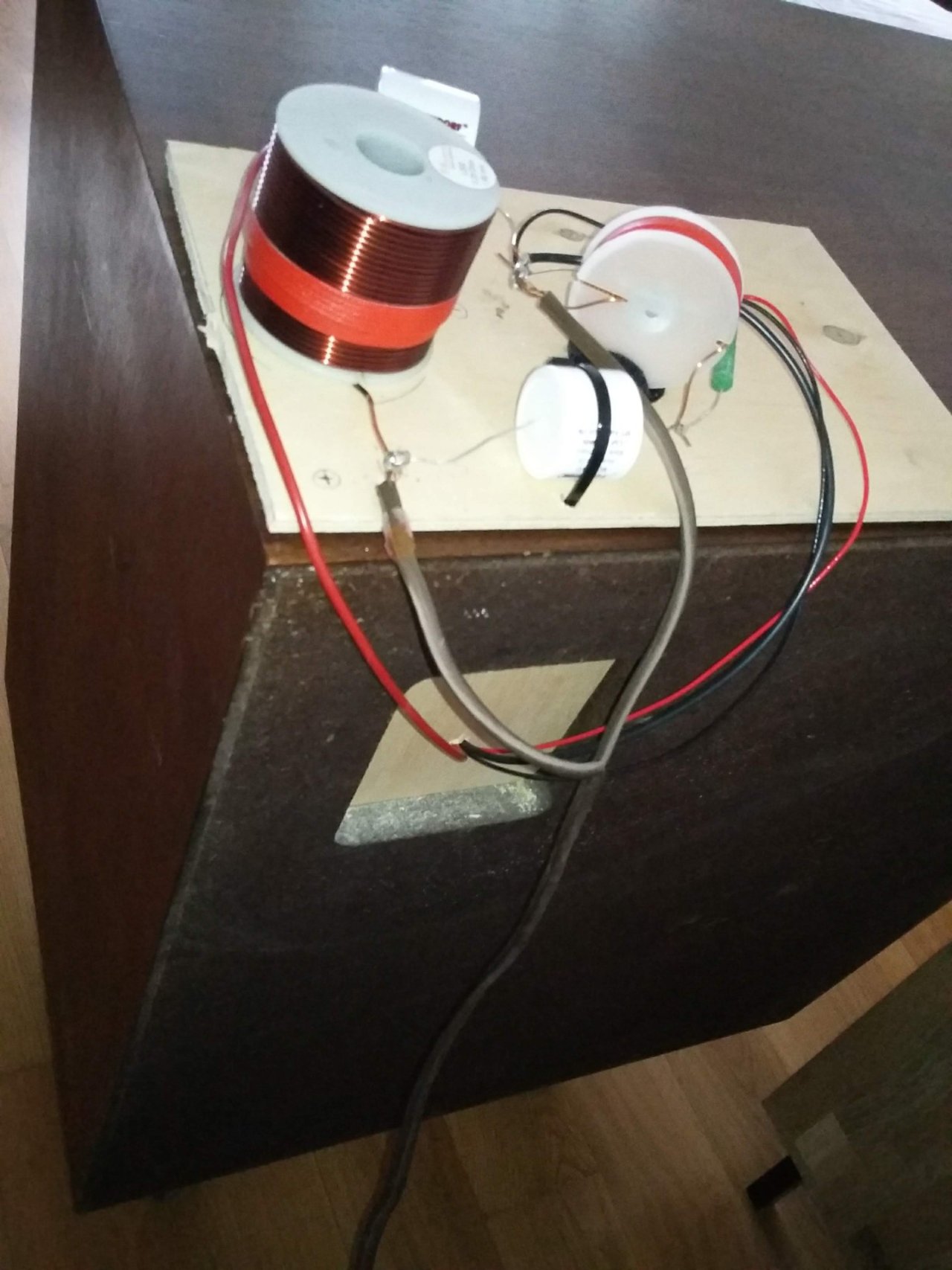

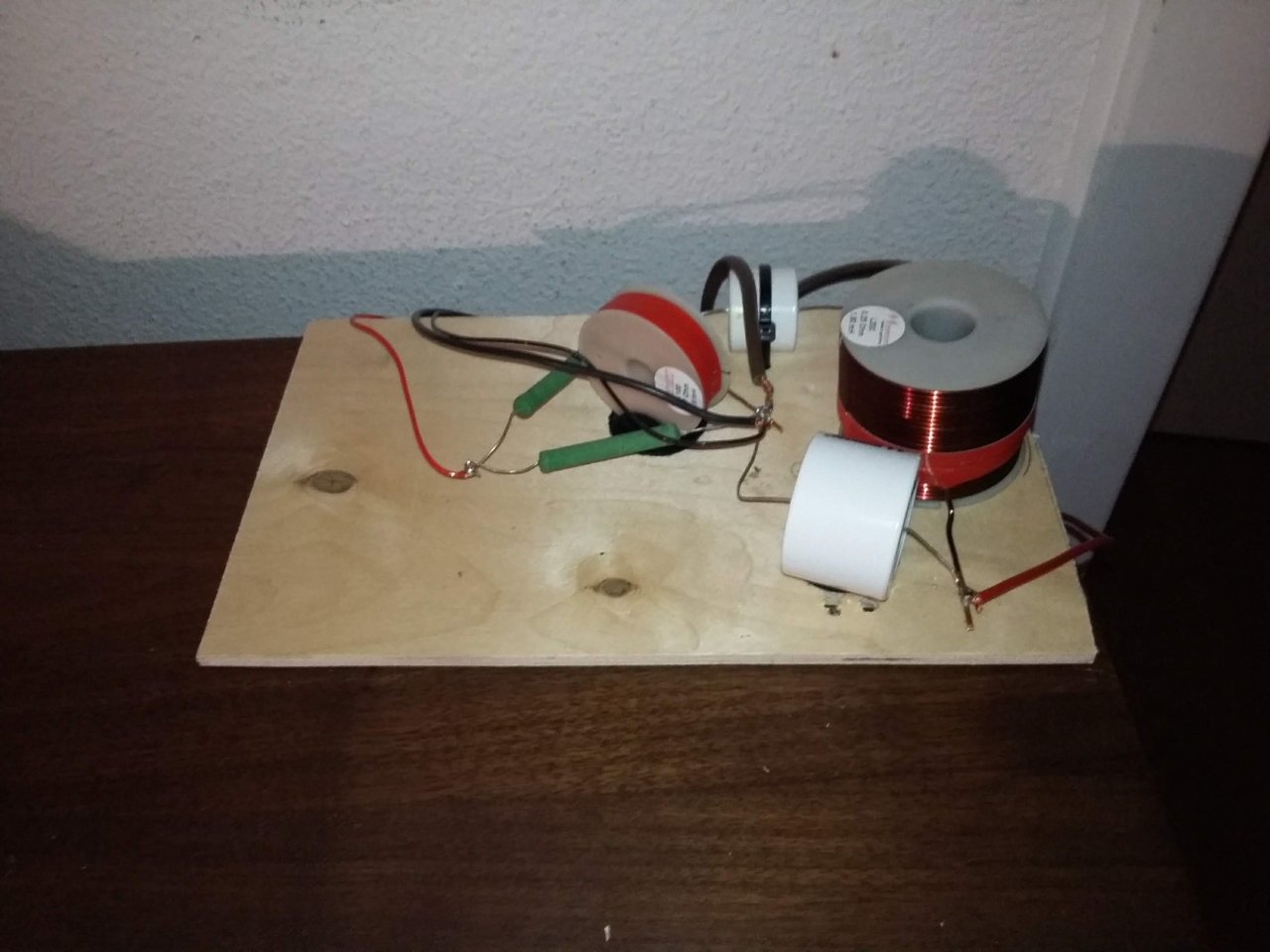

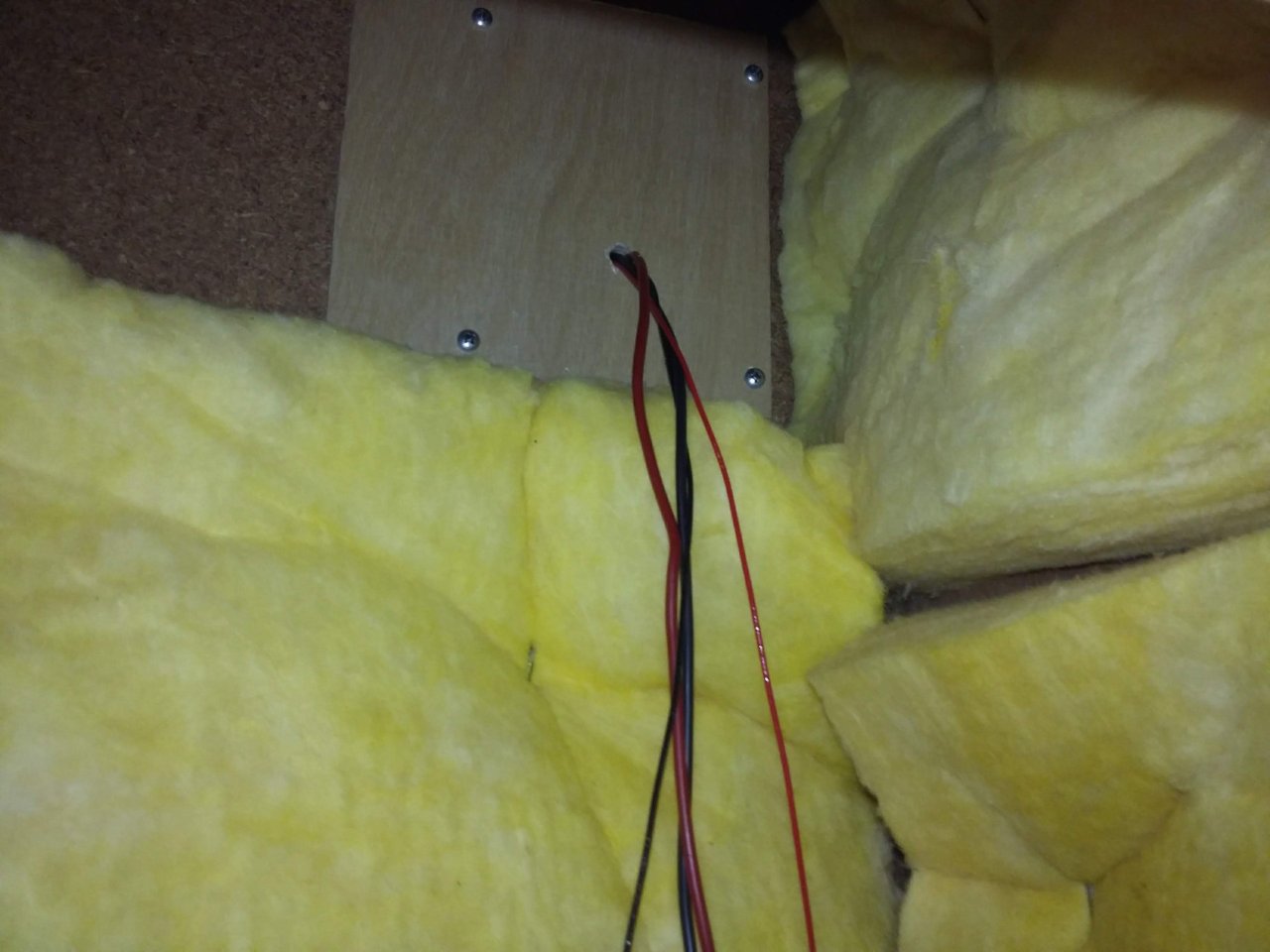

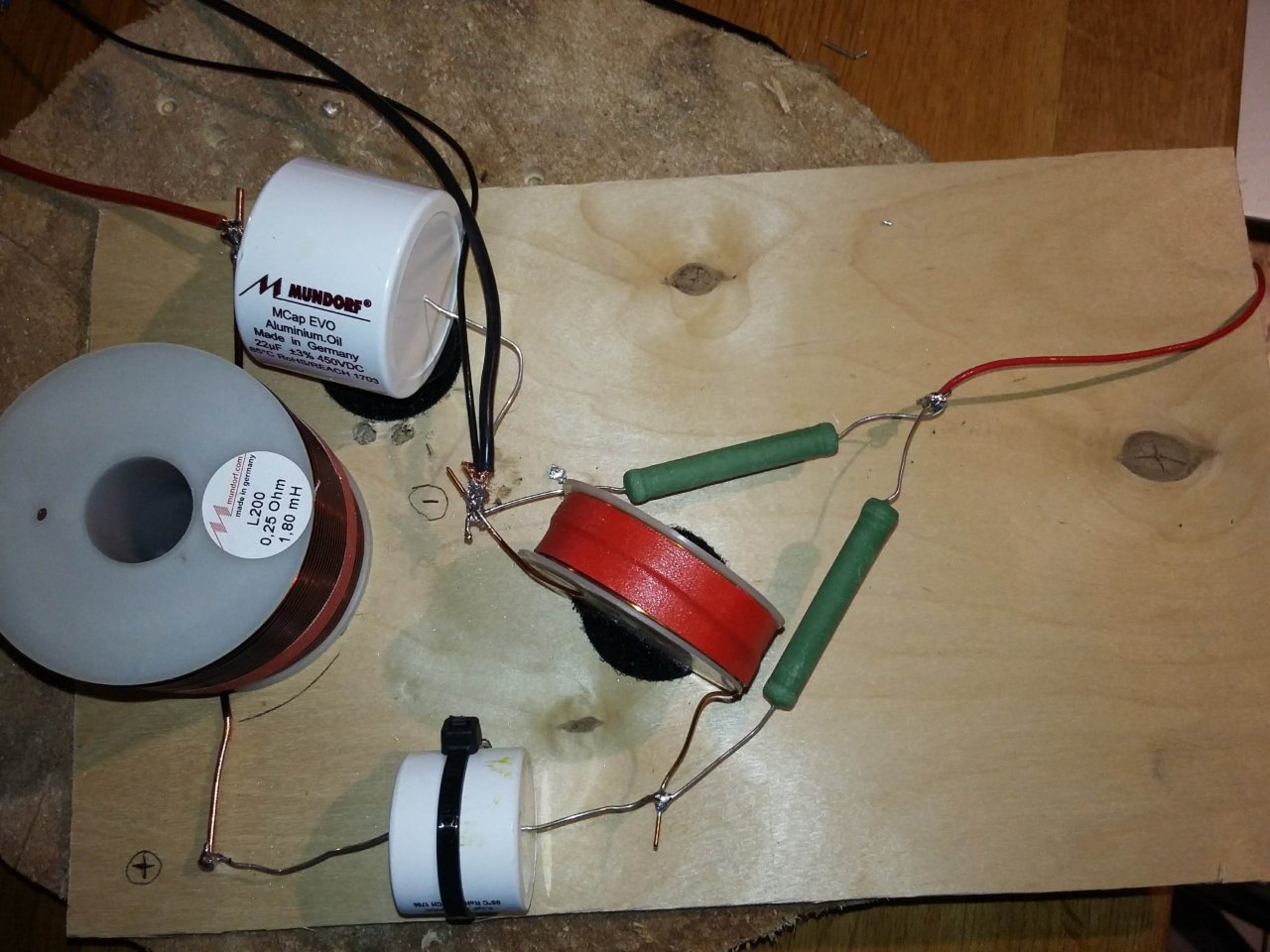

Pffiuuu après la soirée d'hier jusqu'à pas loin d'une heure du mat et ce matin !!! J'ai enfin finalisé les nouveaux filtres de mes enceintes !! Rigolez pas, ce fut rude, hier soir, c'était électronique tellement à fond qu'à 23h, en voulant passer aux deuxième filtre, je me suis rendu compte que je n'avais rien fait d'autre ... Je devais finir de faire mon pain, mes biscuits et m'occuper du linge. Rah ... Ouais, ma vie n'est pas tout le temps fashion, mais avec Padawan junior qui m'a filé un petit coup de main, on a bien géré, malgré quelques petites péripéties ce matin !!!

Soyez indulgent avec mes soudures !!! Je tente de me soigner. Le filtre restera bien dehors, pour plus de facilité pour moi si je veux changer les résistances ou bien si jamais dans un futur proche de voudrais ... Rah stop stop ...

Bon, on a fait un petit test rapide à midi et ça marche très très bien !! Pas pu me poser pour écouter correctement, mais le peu que j'ai entendu depuis mon canap, pendant le petit café en fin de repas, c'était très encourageant !!! Et c'est sans le moindre regret que je vais pouvoir ranger soigneusement les filtres d'origine. Je vous en dirais plus très bientôt.

Et pour conclure un grand, énorme merci à Jean-François qui a du voir sa boîte mail se remplir à cause de moi et de mes questions.

20191130_112214 (1).jpg (162.08 Kio) Vu 3075 fois


20191204_222721 (1).jpg (179.55 Kio) Vu 3075 fois

20191204_232105 (1).jpg (116.18 Kio) Vu 3075 fois

20191204_232118 (1).jpg (109.1 Kio) Vu 3075 fois

20191205_131013 (1).jpg (128.95 Kio) Vu 3075 fois

20191205_131028 (1).jpg (201.25 Kio) Vu 3075 fois

[Klemp]

Bravo à vous deux

[Padawan]

Coucou Jean,

merci.

[m3uh04]

Coucou Alex,

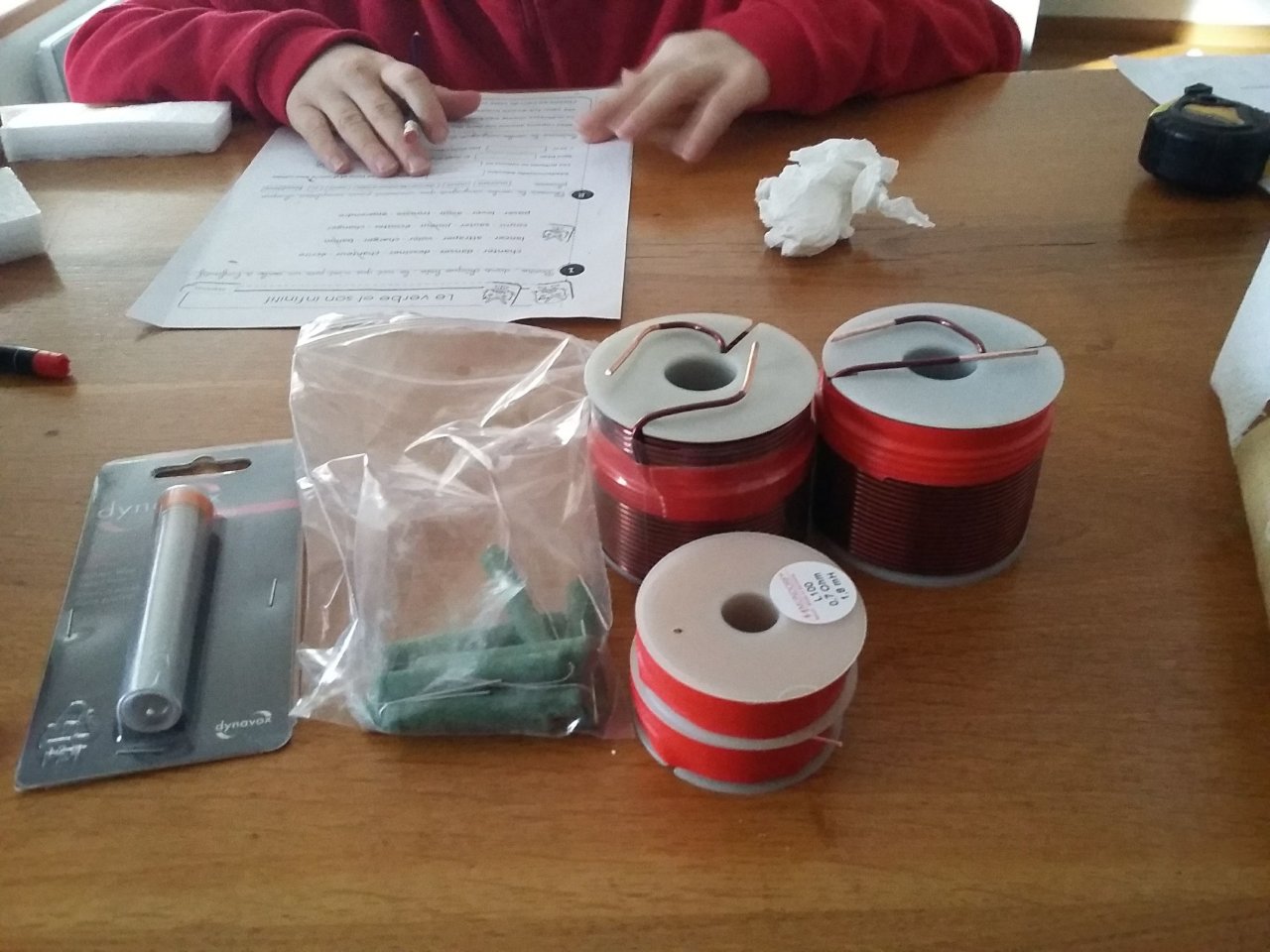

C'est quoi le tube dynavox à gauche sur la première photo ?
A plus,

[Padawan]

C'est de l'étain avec de l'argent.

[m3uh04]

Ha ok .
Mais dans quel proportion ?
Et il y a une grosse différence si il y a plus d'argent ?

[Padawan]

4 % de mémoire.
Pour plus de détails technique, je laisserais les pros répondre, mais on m'a conseillé de faire les soudures avec un bon petit pourcentage d'argent.

[6336A]

Oui, disons Étain 62 Plomb 36 et Argent 2 % .
