Préampli phono DIY - Supra - Elektor

[Etienne59]

C'est un préampli publié par Elektor il y a de nombreuses années et qu'ils ont appelé Supra.
C'est le numéro de vacances juillet-août 1982.

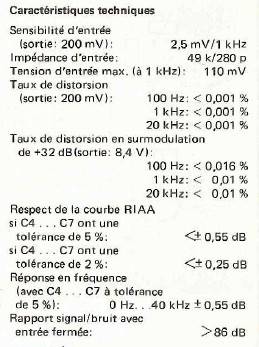

Je vous met la fiche technique publié par Elektor:

[Klemp]

La complexité de ce pré pré me laisse perplexe…

C'était pas un parent au facteur cheval ?

Je suis un peu d' accord avec Thomas .. ce truc là me laisse perplexe et au regard de la qualité des composants embarqués peu optimiste .

[membre banni]

C'est un préampli publié par Elektor il y a de nombreuses années et qu'ils ont appelé Supra.

Super, j'ai édité le titre, ca va peut être permettre à Rachid de connaitre la référence des autres

[rocknrach]

Merci Etienne pour les infos, et Thomas pour l'édition :repect:
Y'a plus qu'à se lancer à la chasse aux infos!
Sinon, moi aussi il me laisse perplexe mais pas pour les mêmes raisons. C'est mon état à chaque fois que j'ouvre un truc

[Klemp]

T' en fait pas Rachid, ça va se tasser avec l' âge :mrgreen:

Ça risque d'empirer tu veux dire, en plus d'être perplexe je serais myope et à moitié sourd
Et une fois de plus merci Étienne pour l'article

[Etienne59]

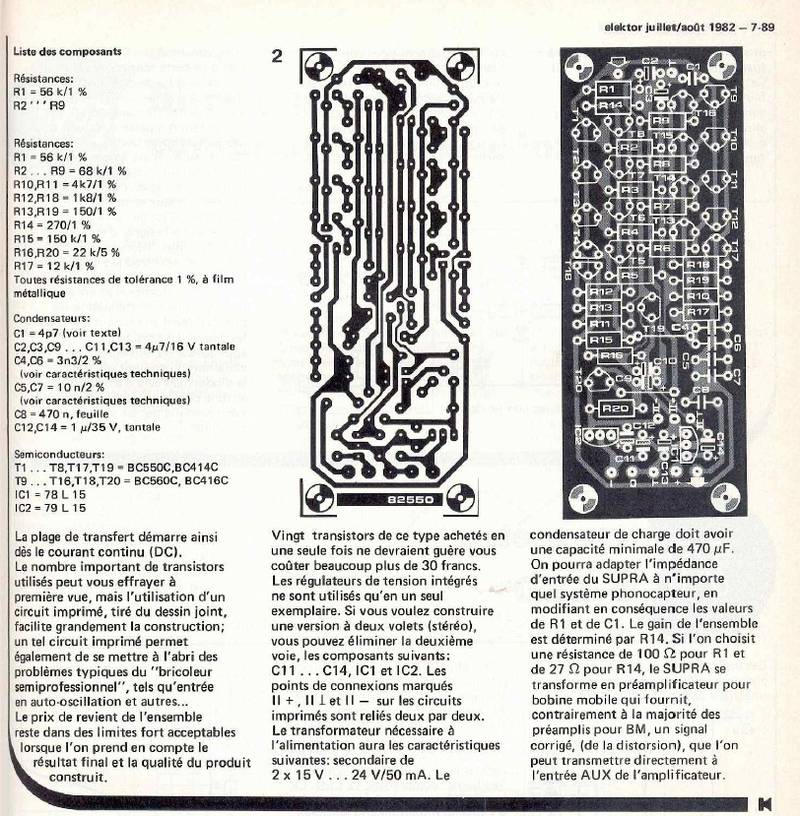

Voici l'article Elektor en question.

[Mat]

C'est une usine à gaz !!! après faut voir comment ça sonne mais un peu complexe tout de même !

[Etienne59]

Ce n'est pas du tout une usine à gaz. Il s'agit simplement d'un ampli opérationnel. L'étage d'entrée différentiel est complémentaire symétrique, ensuite l'étage de sortie est un push pull simple.

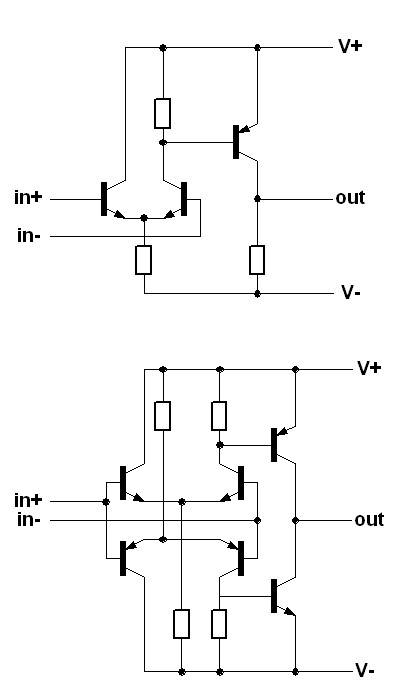

Je met un petit dessin pour illustrer la chose.
En haut, c'est un ampli opérationnel simple.
En bas, c'est un ampli opérationnel symétrique. C'est le cas de ce Supra.
Les schémas du dessin sont des amplis opérationnels simplifiés pour se faire une idée à quoi cela ressemble.

Comme le signale l'article, les transistors d'entrées sont mis en parallèles par groupe de 4.

[Mat]

je dis que c'est usine à gaz à cause du nombre de composants ! tu avouera que c'est énorme tout de même ! il faut que ce soit exceptionnel pour vouloir le construire

un RIA simple et très efficace :



les condos pouvant être remplacés par du 100 et 30nF introuvables à l'époque !

[Daniel.]

Je l'avais réalisé à l'époque et ça fonctionnait super bien.
Il y a une nouvelle version :

https://www.elektormagazine.fr/magazine ... 1606/29040

Daniel.
