JBL Paragon DIY

[Petitloup54]

Après quelques écoutes un peu plus poussées, j'étais un peu frustré par le grave qui en plus de manquer de vivacité, de clarté engendrait des vibrations parasites.

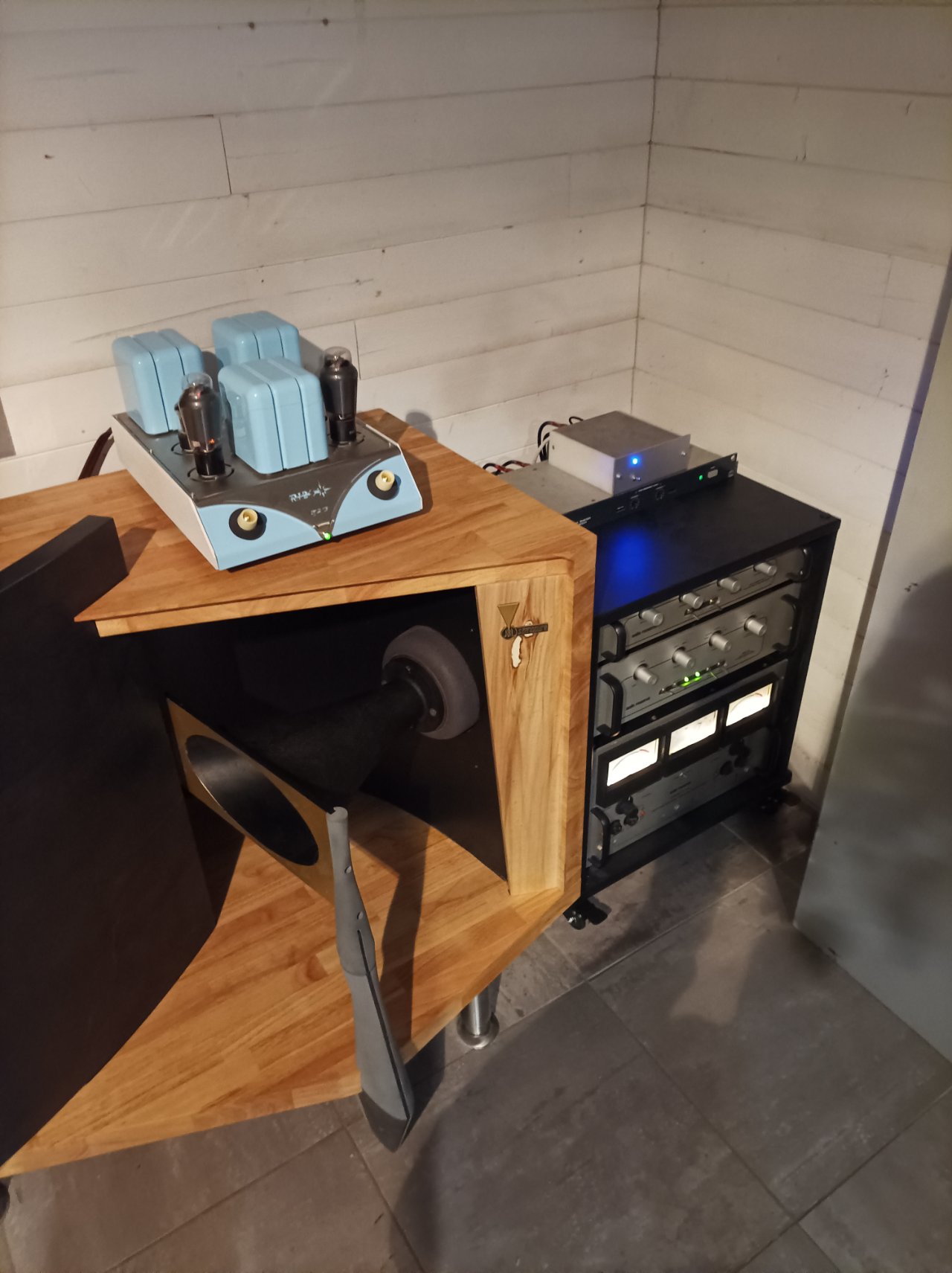

Avec l'aide des conseils de Jean-François, j'ai d'abord rigidifié les plaques de fermeture derrière les LE15a et surtout, je suis passé en bi-amplification active (filtre JBL 5234 avec cartes à 500 Hz) avec le D-79 sur le grave et l'ampli R120 sur le médium (j'ai laissé le tweeter débranché pour simplifier l'essai)
Et là, après ajustement des niveaux de chacun des 2 amplis, on entre dans un nouvel univers. Ça y est, ça vie enfin! Plus de vibration même à volume élevé. Le grave a retrouvé du tonus, ça claque!


[banzai]

excellent... mais du coup le 120 est sur le paragon

[Petitloup54]

excellent... mais du coup le 120 est sur le paragon

Pour l'instant, je suis dans les essais, mais le R120 rejoindra le rack

[doum]

Tu vas devoir poser un deuxième rack sur le premier, ou en trouver un plus grand.

[chm]

Bonjour,

Bravo pour cette superbe réalisation, à tout point de vue ! encore bravo !
Ce qui ne manque pas de me frapper en autre, c' est l' apport de la bi amplification active qui résout semble t il
le problème des vibrations parasites. Que se passe t il ? Le HP est mieux tenu, mais de quelle manière ? et moins de résonances, de distorsions,
de distorsions d' intermodulation ?

Christophe

[doum]

Tu as de la place sous la compression pour y installer un renfort du pavillon, un plaque découpée à la forme de celui, mais je pense qu'ils sont déjà très rigides come ils sont fabriqués et montés.
Il faudrait beaucoup plus de volume à l'arrière des LE15, celui laissé libre par le pavillon aurait été utile par exemple, en fait j'aurais bien vu un fond différent, qui utiliserait ce volume, bien étanche, sur chaque demi Paragon.
Avec les 150-4 ou les 2225 on devrait pouvoir les utiliser avec l'arrière à l'air libre.

[Petitloup54]

En fait, c'est difficile a expliquer mais en passif, le gain sur le grave était beaucoup plus important que sur le médium.

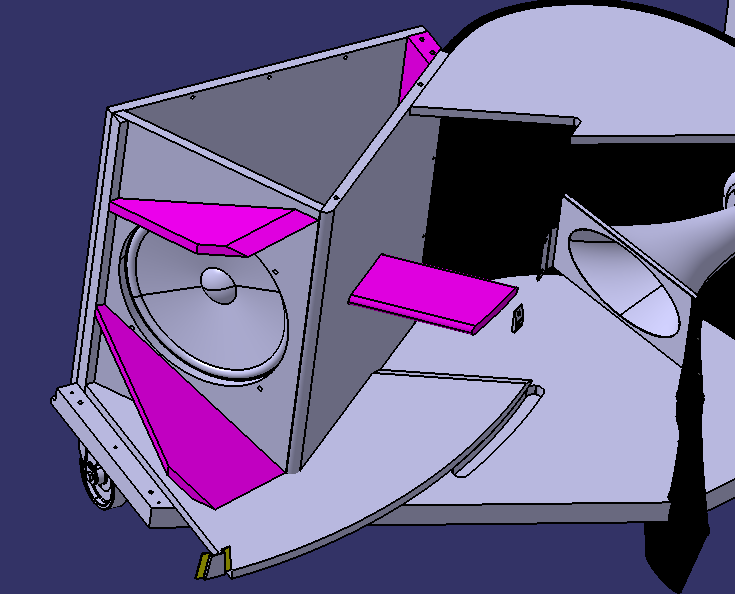

Ce déséquilibre faisait entrer la caisse en résonance. Le bois utilisé pour la charge du LE15a est du bouleau de Finlande qui a d'excellentes caractéristiques. De plus,les renforts internes (en mauve) auxquels j'ai ajouté des renforts sur la plaque de fermeture sont très efficaces.
En actif, avec un équilibre retrouvé, même à très haut volume,. Les résonnances ont complètement disparues.
La résonnance est un phénomène complexe dont les répercussions peuvent être surprenantes!

image001 (1).png (53.88 Kio) Vu 7633 fois

[6336A]

Ce qui ne manque pas de me frapper en autre, c' est l' apport de la bi amplification active qui résout semble t il
le problème des vibrations parasites. Que se passe t il ? Le HP est mieux tenu, mais de quelle manière ? et moins de résonances, de distorsions,
de distorsions d' intermodulation ?

Christophe

La suppression de la self série du filtre passif et la liaison directe ampli - hp augmente le facteur d'amortissement de l'amplificateur. Ce dernier, ne recevant que la bande passante utile, est bien entendu moins sujet à l'intermodulation.
Le grave est donc en actif toujours mieux détouré, articulé qu'en passif.
Il faut ajouter à ça que JBL utilise de manière incompréhensible ses filtres LX5 sur des enceintes en 8 ohm comme pour des modèles 16 ohm, les premières impressions d'écoute de Littlewolf ne m'ont guère étonnées...

[doum]

Tu fais bien d'en parler, j'avais toujours du mal à comprendre ça aussi, les même filtres avec des HP en 8 ou 16 Ohms, ça ne peut pas fonctionner pareil.
Il serait intéressant d'avoir la courbe d'impédance des LE15.

[Petitloup54]

J'ai mesuré l'impédance des HPs
Le LE15a fait 9 ohms
Le 2440 fait 5,9 ohms
(En comparaison, le 2440 sur les C50 est à 12 ohms)
