Dual CT19

[david29290]

voila une photo



merci

[phil du 95]

Et tu en penses quoi au niveau réception et musicalité ?

[capricorne]

Et tu en penses quoi au niveau réception et musicalité ?

Il ne l'a pas encore branché . :cpasmoi!:

[titounat]

Bonsoir Rachid!
c'est un 2 cages,du simple mais efficace!
tu ne comptes pas les lamelles,mais le nombre d'espaces entre ces blocs de lamelles!
qui forment une cage.
Celui ci a 2 cages!regarde bien la photo!!

Bonjour,

Les 2 cages de ce condensateur variable sont uniquement pour la réception des petites ondes, grandes ondes et ondes courtes (en modulation d' amplitude) et non pour la FM !!!

Pour la réception de la FM, ce tuner (comme la plupart des tuners Dual) utilise des diodes varicap qui varient suivant la tension,c' est donc la résistance variable qui se trouve sur le même axe du condensateur variable qui fait varier la tension de ces diodes varicap.
sur le CT19, il y a je crois 3 diodes varicap, ce qui correspond à un CV à 3 cages.

[phil du 95]

Merci je me coucherai moins c.n ce soir , mais elles sont où ces diodes varicap sur le circuit ?

[Chambi95]

J'en ai un également, c'est un très bon Tuner qui comprend le petit clavier pré-réglable que l'on retrouve sur pratiquement toutes les productions Germaniques de l'époque et qui autorise 5 préselections en FM.

Sur le mien le seul problème est purement mécanique et concerne la touche FM qui refuse de rester enfoncée..... problème que je n'ai malheureusement pas eu le temps d'investiguer.

A noter que l'on peu régler le seuil de décodage Stereo en continu avec un potentiomètre. Comparé à mon Scientelec de la même époque le Dual est infiniment plus ergonomique. La sensibilité est très voisine à celle de mon AT Grundig : 1 bout de fil dans la prise Antenne et ça marche même dans le sous-sol !

[titounat]

Merci je me coucherai moins c.n ce soir , mais elles sont où ces diodes varicap sur le circuit ?

Je viens de regarder sur le site radiomuseum.org où le schéma du CT19 est disponible, il y a bien 3 diodes varicap.
ces diodes sont des BB104 et sont reperées sur le schéma D101, D102 et D103.

une diode varicap a 3 pattes et ressemble plus à un transistor qu' à une diode (visuellement bien sur)

voici à quoi ressemble une BB104
http://www.ciel-electronique.com/electr ... ricap.html

[phil du 95]

C'est sympa , merci d'avoir fait une recherche

[titus38]

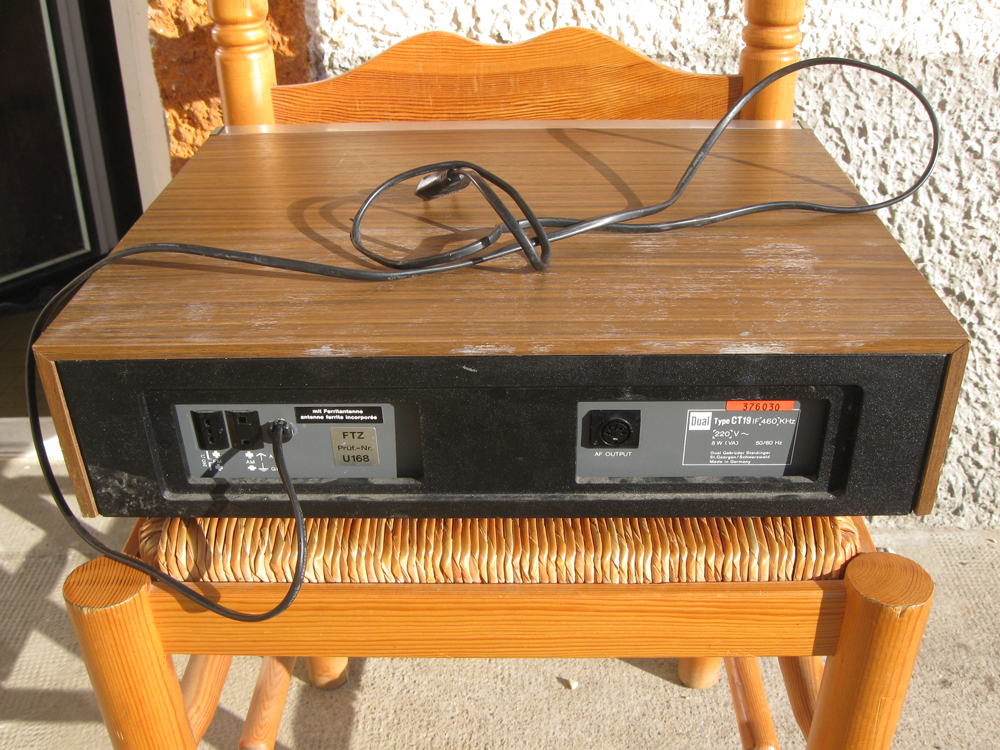

Regardez ce qu'un vieux monsieur m'a donné hier à la déchèterie !!! en plus de cela il m'a donné un tuner dual ct17 et un amplificateur Revox A50 !!!!! , un truc de dingue , j'étais stupéfait.
bon la je me concentre sur le CT19 dont le cordon d'alimentation était sectionner comme sur le ct17 d'ailleurs , le revox n'a pas son cordon non plus ! mais bon je vais pas me plaindre .
j'ai donc récupérer des cordons d'alim le jour même à la déchet et ce matin j'ai fais un remplacement de cordon . Donc je branche... pas de lumière les loupiotes doivent être grillées ! je tourne le potard sur LW et le vu mètre de signal de réception bouge de gauche à droite , donc ... sa capte quelques choses , malheureusement je n'ais pas les antennes qui vont derrière et pas le cordon non plus pour le tester ( tout mes appareil sont connecté en rca )


[CHARLES33]

Bonjour
Ce tuner a déjà été présenté en 2010 Titus, inutile d'ouvrir un nouveau sujet. Je fusionne.
