Hiraga 20W Classe A

[Maxime1123]

Mais est-ce bien judicieux ? Et comment le déterminer ?

[6336A]

En mesurant la tension d'alimentation. Si celle-ci parvient à + - 32V, tu peux compter sur 50W/8ohm.

[Maxime1123]

M'indiquerais-tu où prendre la mesure stp ?

[6336A]

Entre la masse et la 0.33 ohm

[Maxime1123]

Entre la masse et la 0.33 ohm

= 24V

[6336A]

Donc 30W/8 0hm en classe A. (TTC, avec le vent dans le dos).

[Maxime1123]

Merci Jean-François,
Sans les avoir dans les mains, cette conception te semble-t-elle judicieuse si tu peux en juger ?
Et sans garantie que je les comprennent, quels calculs permettent-ils de calculer la puissance ? J’ai les 1,66A, la formule de François, mais pas l’influence de l’alimentation

[penfall]

Et sans garantie que je les comprennent, quels calculs permettent-ils de calculer la puissance ? J’ai les 1,66A, la formule de François, mais pas l’influence de l’alimentation

Je me permets d’intervenir,

Tu as la réponse dans le PDF

Hiraga_20w_class_a.pdf

(1.07 Mio) Téléchargé 1430 fois

La puissance maximum est déterminée par la formule :
Pmax = ((2 Vcc x a)^2) / 8 RL
Vcc est la tension appliquée au transistor, RL l'impédance de la charge (normalement de 8 ohm) et a « collecteur loss », résistance de perte du collecteur, qui est de l'ordre de 0,8 à 0,85 pour les séries utilisées.
Ceci donne pour un Vcc de 18 V un Po max. de:
Po max. = ((2 x 18 x 0,85)^2) / 8x8 = 14,63 Watts
.
En fait, un bon ajustage des divers composants permet de dépasser légèrement cette limite théorique de saturation de 1 à 2 W.
Bien qu'il soit possible, après modification, d'atteindre le niveau de saturation à plus de 20 W, il est indispensable de tenir compte de deux points très importants :
- ne jamais dépasser le courant de repos de 1 A par transistor. Pour ce courant de 1 A, la dissipation collecteur est de 24 W, soit donc le 1/3 de la dissipation collecteur max. (63 W).
- ne pas dépasser un Vcc de 24 V, limite pratique du montage, qui demandera alors des radiateurs de plus grande dimension et une bonne ventilation. Dans ce cas limite, la puissance passe à :
Po max. = ((2 x 24 x 0,85)^2) / 8x8 = 26,01 Watts
,
ce qui pourrait même éventuellement permettre, en ajustant quelques résistances lors de la mesure, d'atteindre près de 28 W.
Cependant, la modification apportée n'a pas été faite dans le but de pousser le circuit jusqu'à ses limites pratiques, mais de le faire travailler en toute sécurité, ce qui ne sera jamais assez répété. Ainsi, même après plusieurs heures de fonctionnement, les radiateurs de puissance ne dépassent pas 70 degC, dans des conditions moyennes de ventilation.
En conséquence, la tension Vcc choisie après modification doit se situer entre 19 et 21 V (tension continue appliquée au circuit), ce qui porte la valeur de la saturation à 20 W environ.

François

[Maxime1123]

Bonjour François,

Bien-sûr, je demande à comprendre alors n'hésite pas

Donc, les 30W obtenus le vent dans le dos en descente proviennent, dans cette formule, du Vcc de 24V (c'est la tension que j'ai mesurée entre les resistances et la masse ?), ce qui permet de conclure à Po = 26,01W ?

Mais où interviennent les 1.66A mesurés ou le choix des resistances de 0.33ohm sur le circuit collecteur ?

Il est aussi dit que la resistance de perte du collecteur serait de l'ordre de 0.8 à 0.85 selon les séries ? De quoi s'agit-il ?

Désolé pour toutes ces questions, ne vous sentez pas obligés de répondre si c'est trop fastidieux de faire comprendre cela avec mon niveau de connaissance du sujet

[Maxime1123]

Bonjour,

Avant de lancer dans le démontage et les vérifications, je voudrais votre regard.

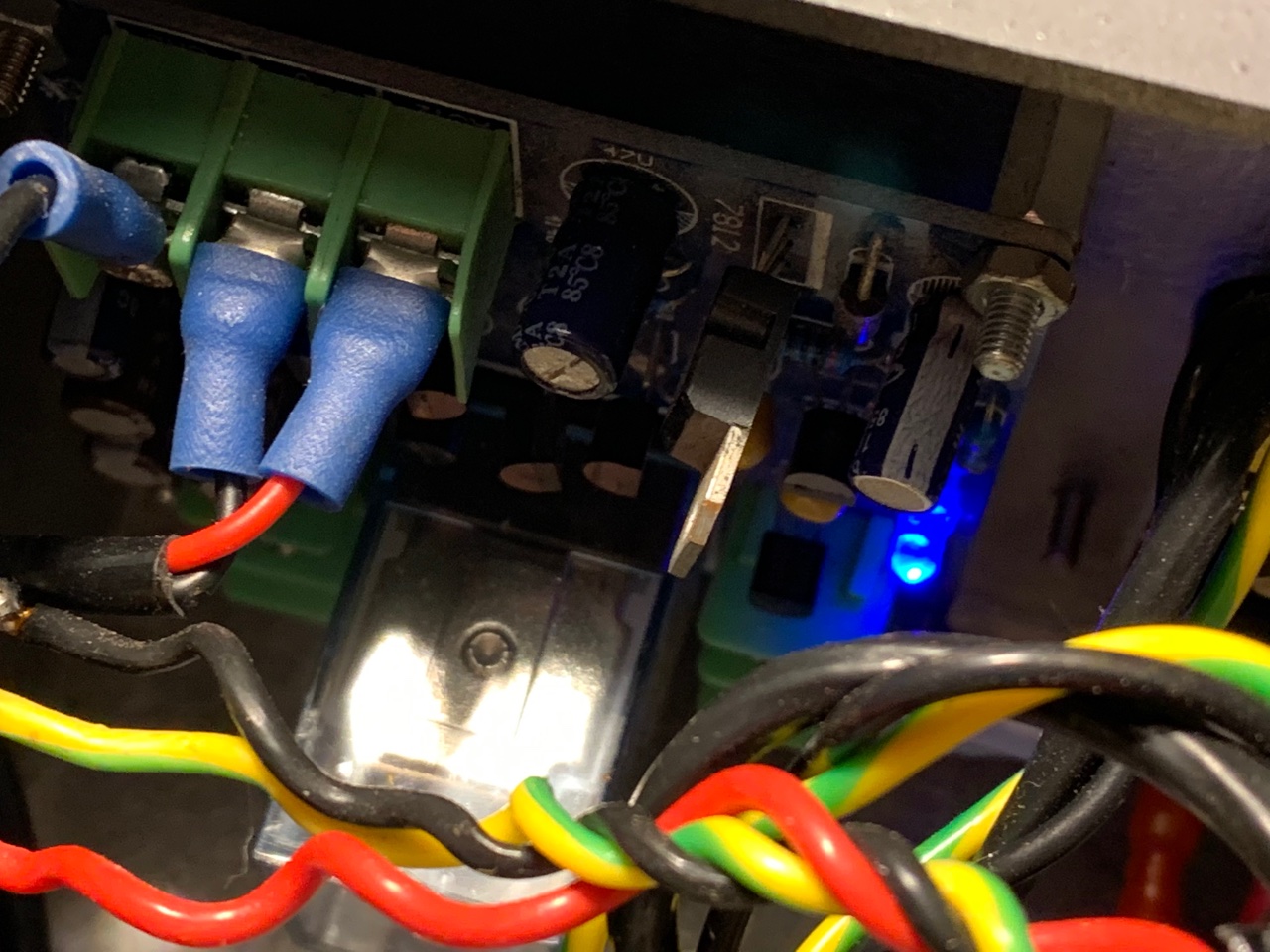

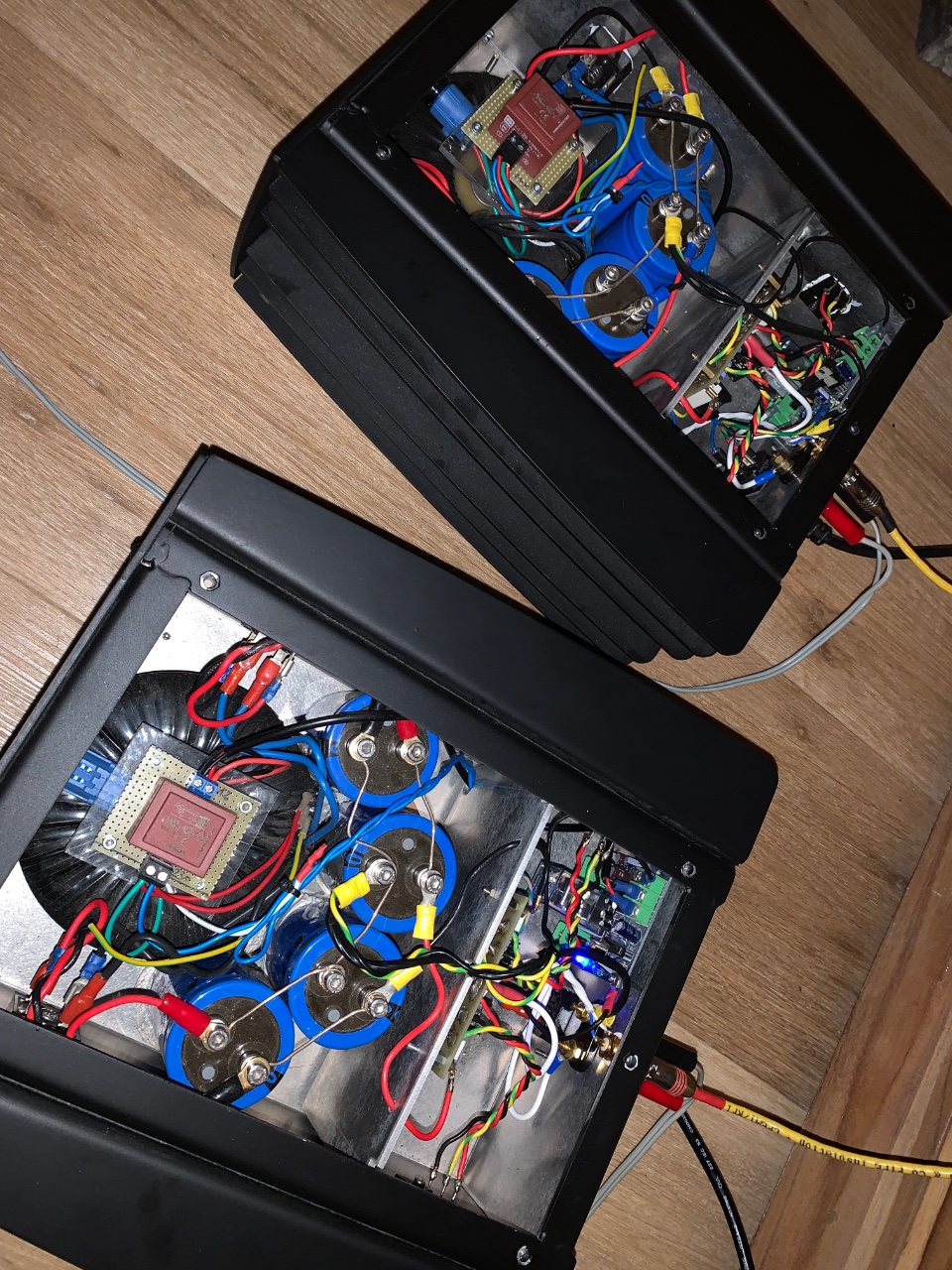

Il y a dans les deux amplis un module de protection mono des HP. Sur chacune des deux cartes, une LED bleue. Sur l’un, la LED est toujours éteinte. Sur l’autre elle est allumée.

Biais et offset ok et stables sur les deux amplis. Écoute équilibrée dans les deux cas. Je dubite…

Une hypothèse à vérifier en priorité selon vous ?

Bon week-end !
