Scientelec Elysée 40

[dylanjumpman]

D'accord mais je souhaite garder aussi la section préampli, je serai plus pour un remplacement du potard...

[Rinaldo]

Si tu y tiens, oui le remplacement du potar est impératif.
Par ça c'est très bien :
http://www.audiophonics.fr/potentiometr ... -2218.html"

[dylanjumpman]

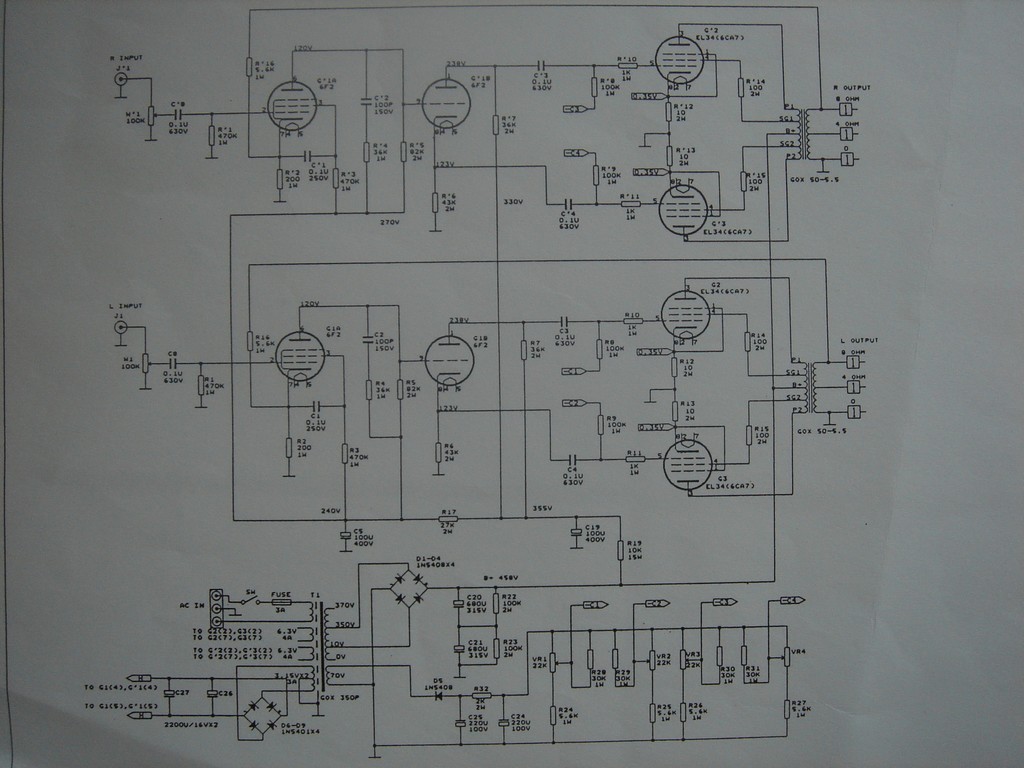

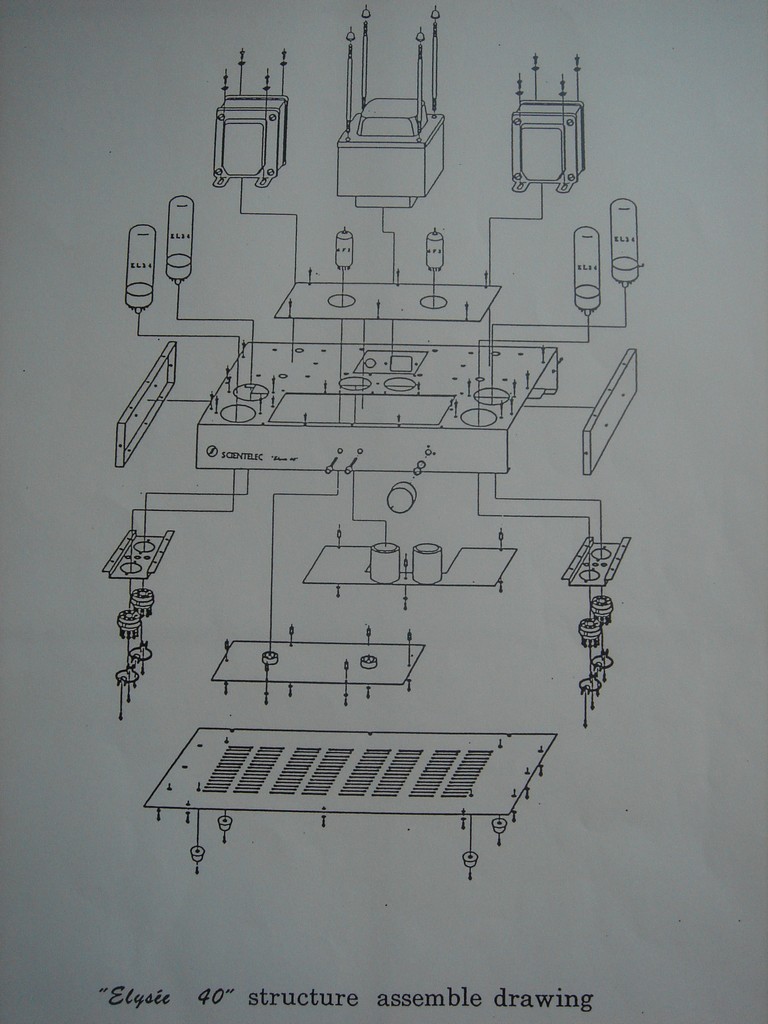

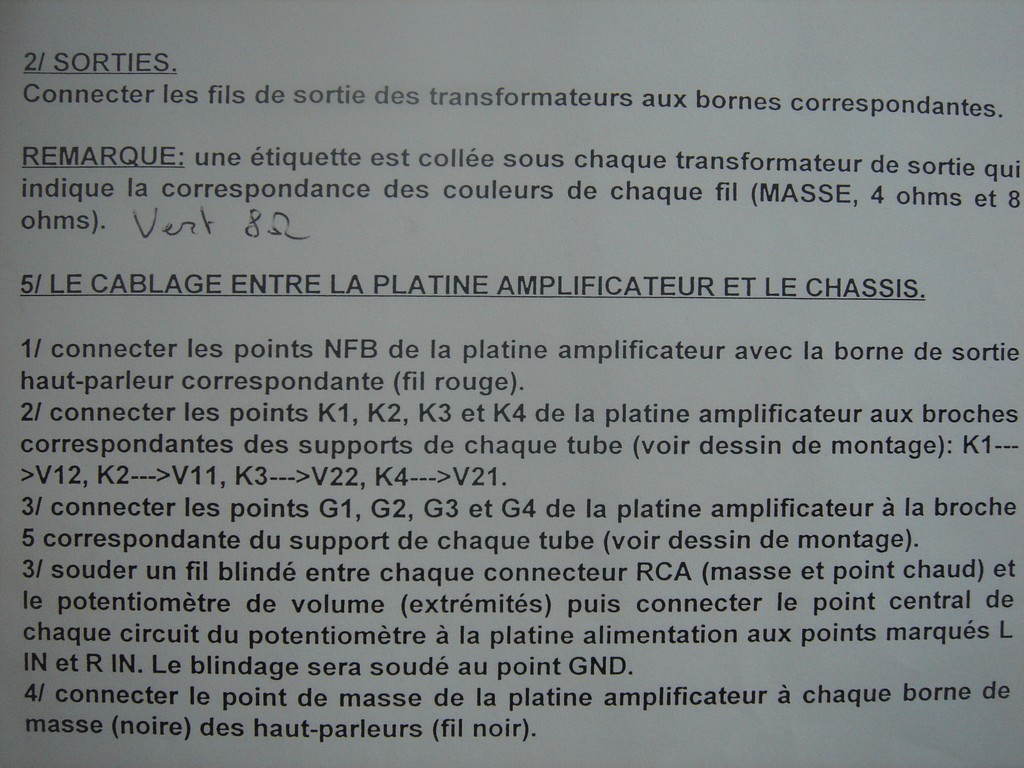

Quelques docs sur l'engin :




[dylanjumpman]

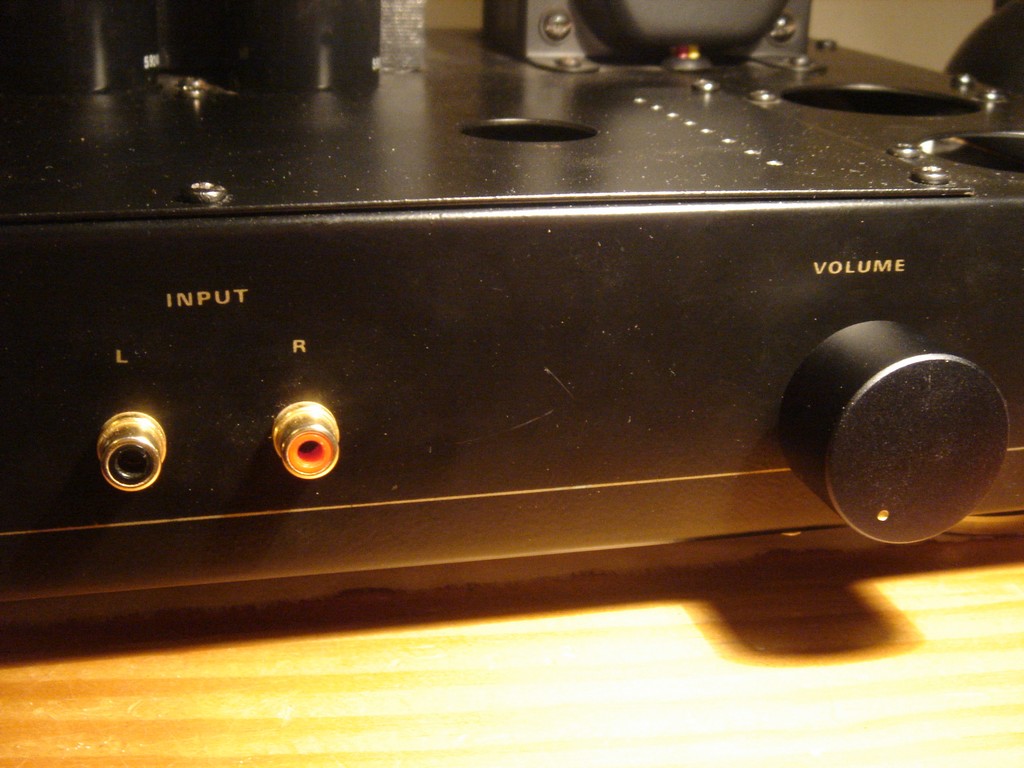

Comme j'ai ouvert la bête pour y changer le potard de volume qui n'est pas de la meilleure qualité, je souhaitais vous solliciter pour des conseils :

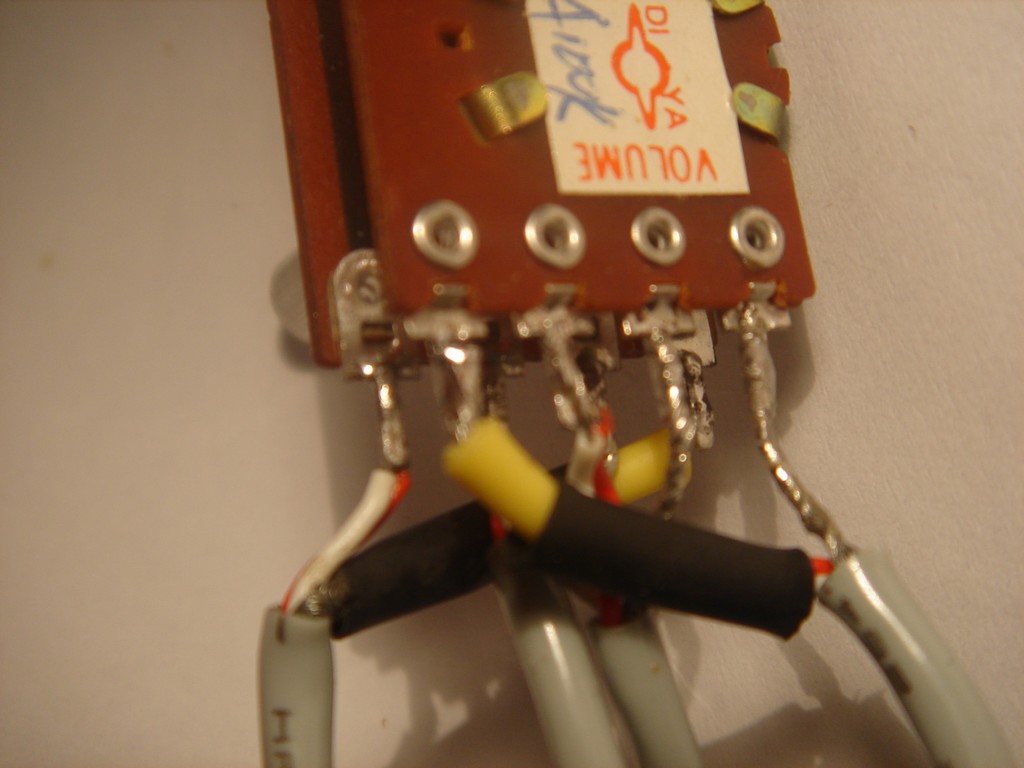

Comme vous pouvez le voir sur les photos et sur la doc, le potentiomètre d'origine est un 2x4 broches. Les RCA d'entrée sont reliées aux extrémités. Le doublage des fils blanc et rouge ne sert à priori à rien ici

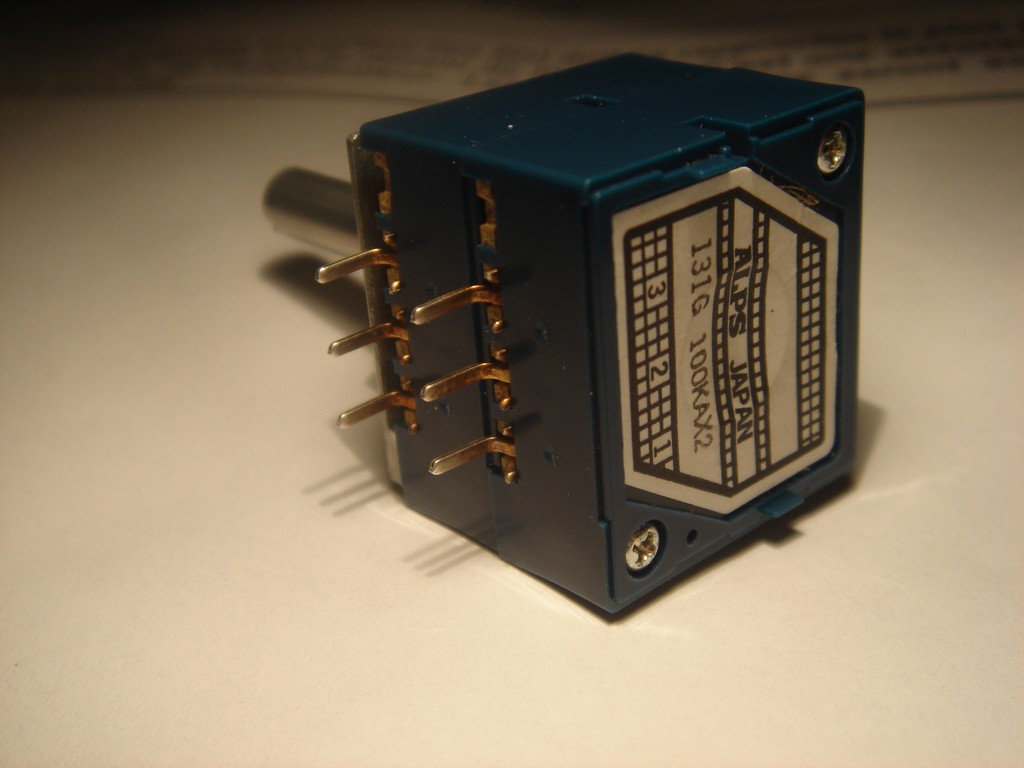

Voici le nouveau potard ALPS, qui n'a par contre qu'un brochage 2x3 broches, et j'avoue que je suis un peu perdu pour le branchement. Dois-je relier les masses entre elles ?


[dylanjumpman]

aucune idée pour le brochage du potard ?

[alayn91]

Bonjour,

La description de la photo "DSC08310.JPG " correspond bien à un potar 3 pattes.
Le potar actuel doit correspondre à une mauvaise bidouille.
A mon avis, tu dessoudes les fils du potar actuel.
Tu élimines ceux qui ne servent pas.
Tu recables selon la description.
cad: les points chauds RCA sur les broches 3, les broches 2 vont vers les entrées "L IN" et "R IN" et les broches 1 vers le "Ground" et les blindages.
De toute manière, même si tu te trompes, tu ne risque rien.

[dylanjumpman]

Merci alayn91, en fait c'était ces double fils qui m'avaient embrouillé, l'ampli est désormais fin prêt. J'ai refait tout ça au propre avec du beau câble RCA en cuivre. La différence avec l'ancienne daube est colossale, c'est un plaisir de manipuler le volume désormais !
Notez les petites ouïes d'aération rajoutées



Petit contrôle du BIAS à 0,350V



Notez le soucis du détail, un petit point doré sur le bouton qui s'accorde parfaitement aux couleurs de l'appareil.




[damien]

Encore du beau travail dylan

[Gromiton]

Superbe. Je n'avais pas encore déposé mes sincères congratulations. c'est fait !

[dylanjumpman]

Un gentil monsieur m'a envoyé des scans d'un test de cet ampli vendu en kit à l'époque.

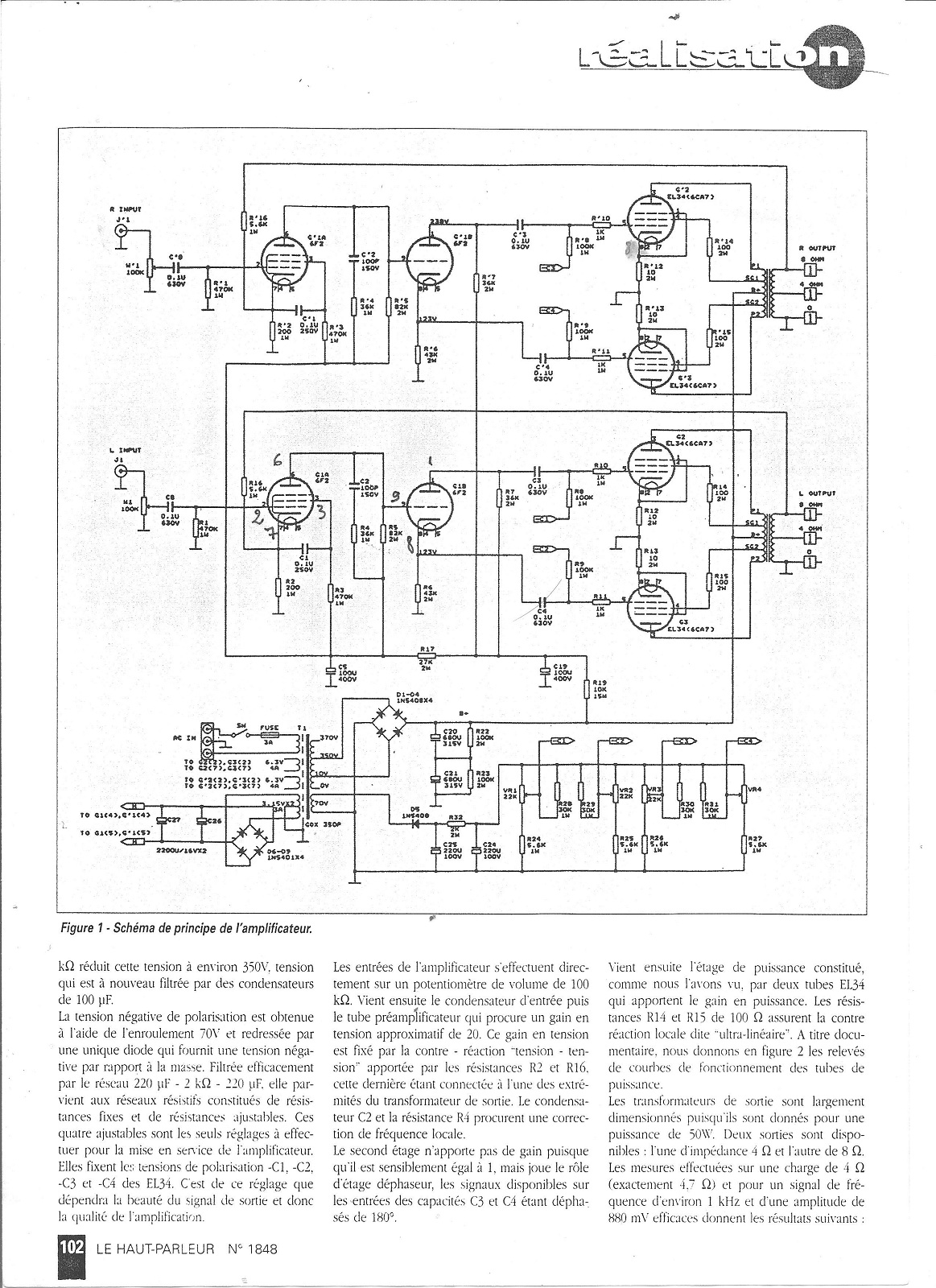

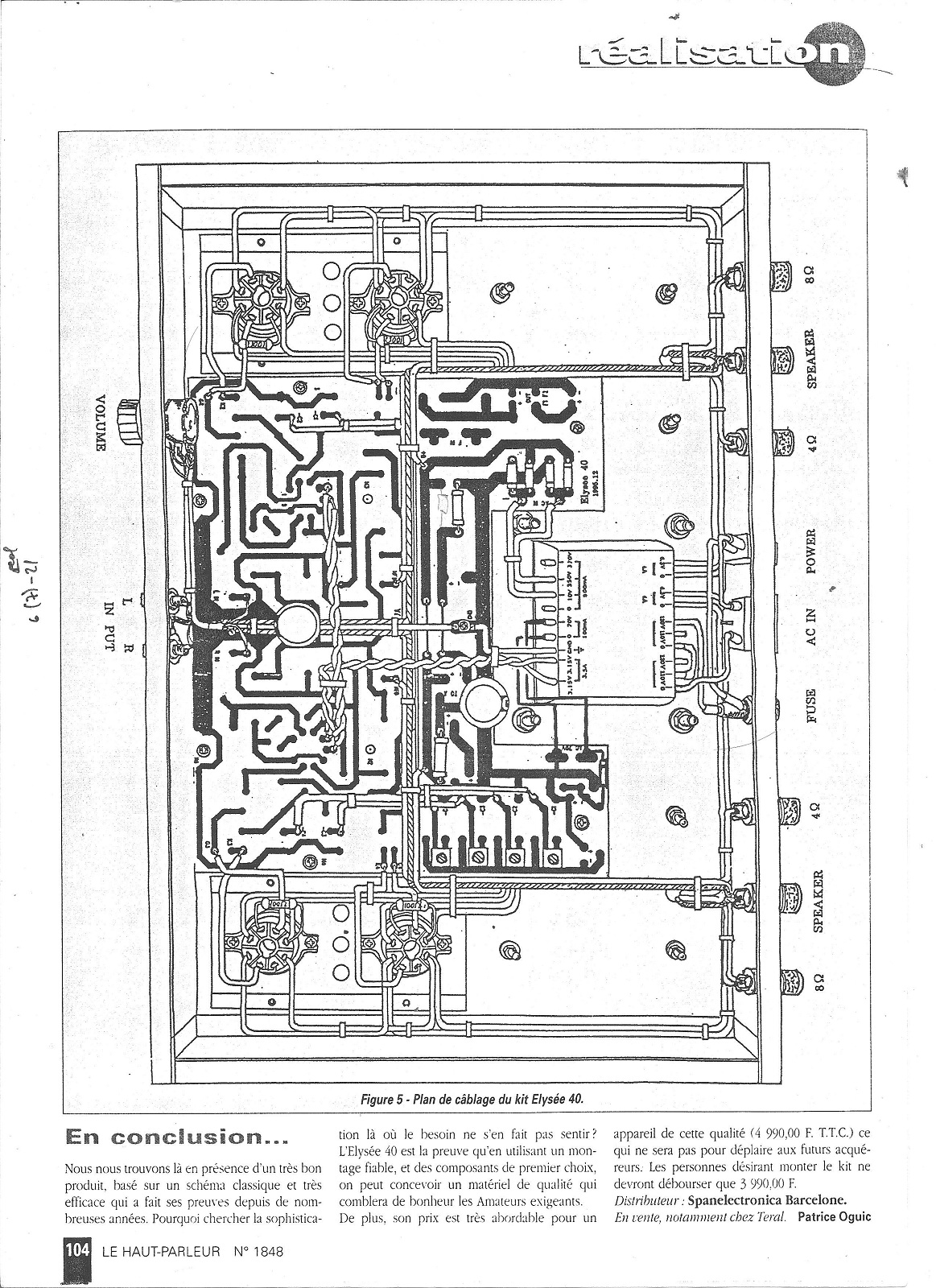

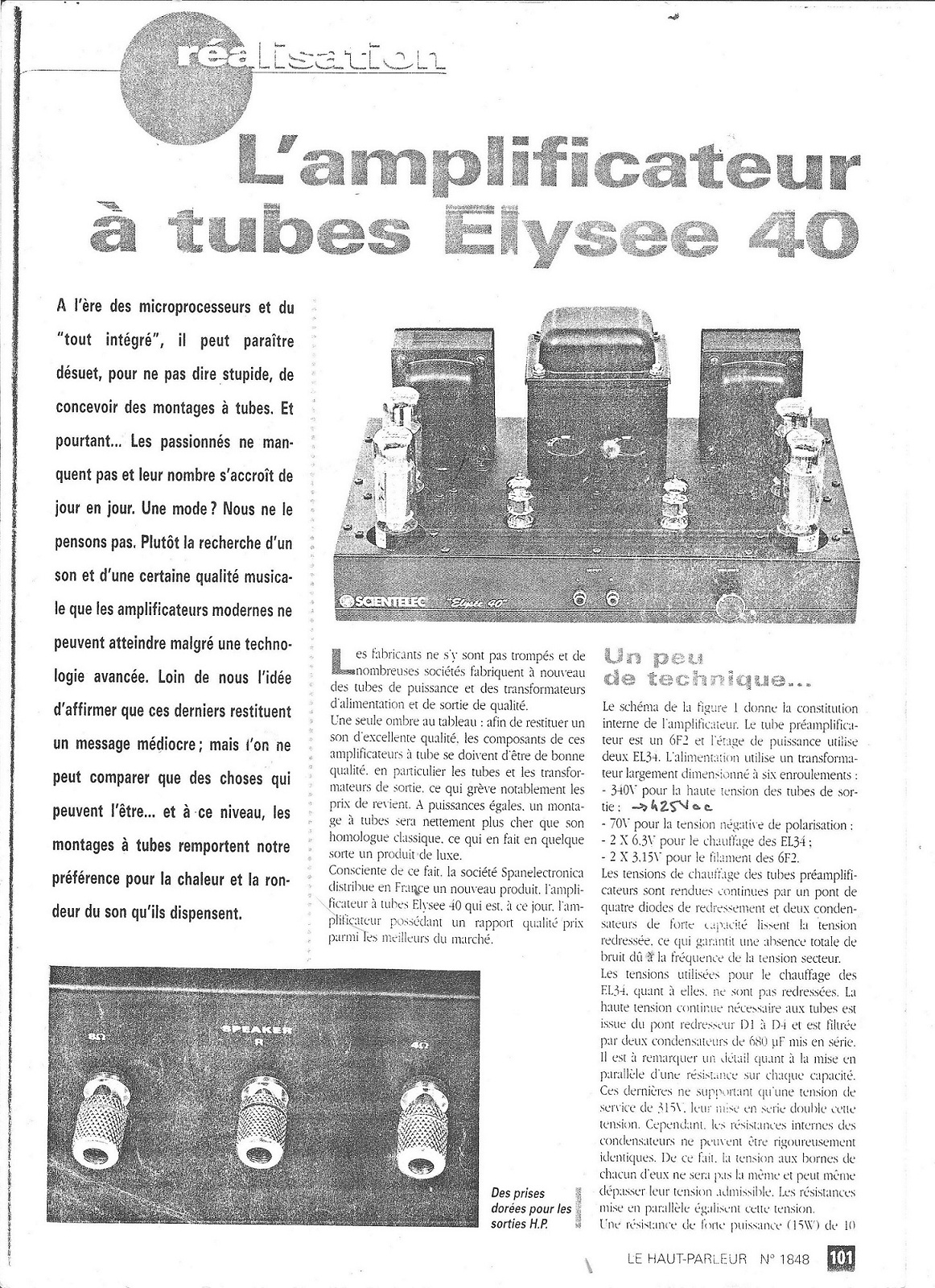

Banc d’essai paru dans Le Haut-Parleur numéro 1848 en Mai 1996 :

Elysee 40 001.jpg (767.32 Kio) Vu 2620 fois

Elysee 40 002.jpg (615.24 Kio) Vu 2620 fois

Elysee 40 003.jpg (809.29 Kio) Vu 2620 fois

Elysee 40 004.jpg (728.52 Kio) Vu 2620 fois
