Un amplificateur pour les triodes 211, TM100, MC1/60 et 845

[AJMARS]

Montage du driver à 10Y

Mise en place des grosses pièces

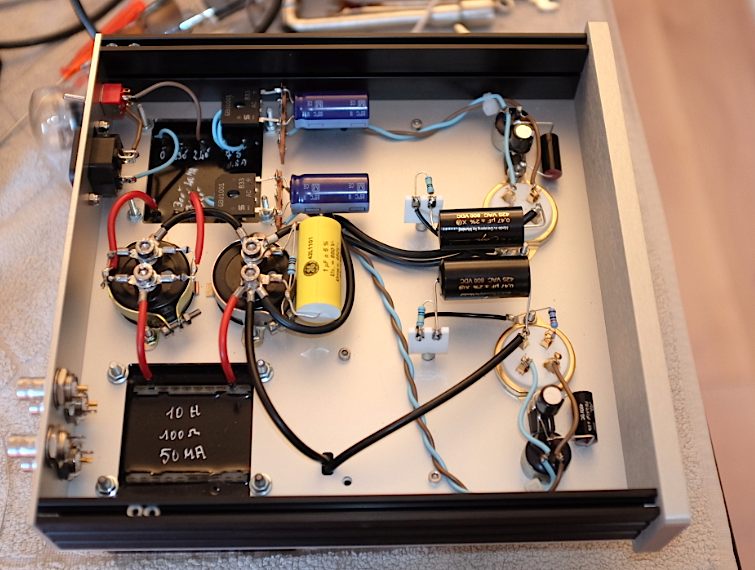

Suite du montage du 10Y avec

- Les capas de l'alim HT et leurs cosses de liaison
- Une des alims fialament
- Le circuit de cathode d'un des tube, résistance Sfernice non inductive, pot PE30 d'équilibrage, capa de découplage de la résistance de cathode Panasonic, manque un 1µF film en // sur la 100 µF Pana...



A plus
André

[AJMARS]

Suite...



A plus
André

[AJMARS]

Comme dirait le ver... ça luit



A plus
André

[AJMARS]

Quasi fini



A plus
André

[AJMARS]

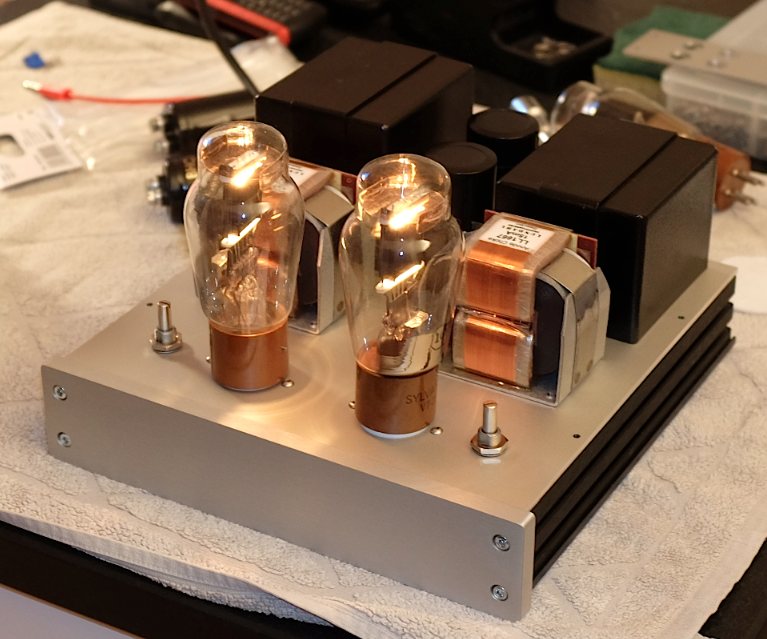

Tungsten Fanstasy....

La 10Y dans tous ses états...





A plus
André

[valere]

Merci pour ces belles photos.

Ça à l'air tellement simple comme ça... J'en veux une paire !

[AJMARS]

Tel que c'est là... sans étage d'entrée c'est un poil court en gain, quoi que suffisant sur la plupart des messages, même pour écouter fort... avec les tubes de puissance 211, TM100, RS237 ou MC1/60... pour driver les 845 ou pour le home ciné, il me faudra en plus un étage d'entrée, à gain assez faible (un gain de x10 ou 20dB) sont suffisants, je vais sans doute construire ça autour d'un tube 6SN7 ou 12SX7... mais ainsi en deux étages, sur les messages musicaux, je trouve ça pas très bien... très très bien même...

Je viens de me faire "Les Marquises", de Brel, d'un trait...

A plus
André

[perfectson]

bonjour andre,

je ne comprend pas a quoi cela te sert ce dernier ampli ?

[AJMARS]

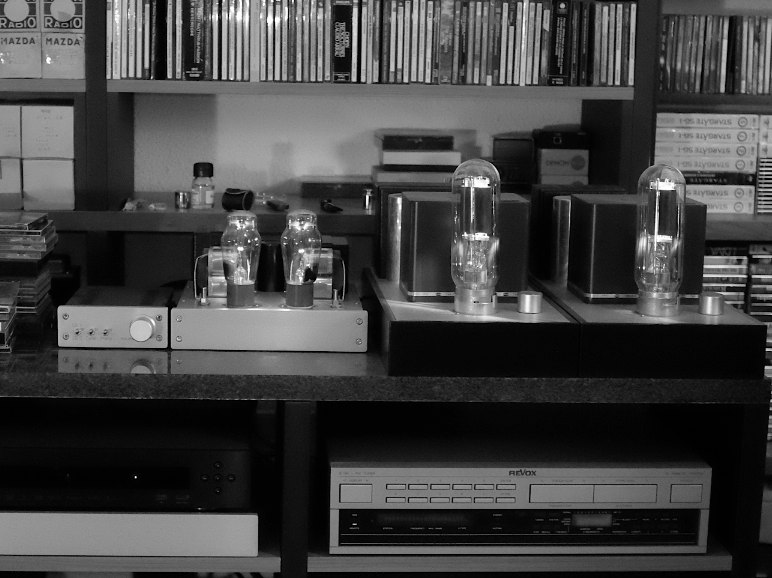

le 10Y est un driver pour le 211 ou le 845, avant j'utilisais pour ce poste et pour l'étage d'entrée un C3g, qui a un gain de 40, qui est suffisant pour driver à lui seul, les 211 et équivalents mais un peu court si je veux driver une 845, in fine il sera remplace par le couple 12SX7 + 10Y, j'ai tout de même avec les 211 voulu faire un essai avec le 10Y en entrée tout seul, le gain n'est que de 10... mais le résultat somptueux... et comme j'ai pas mal de rendement... le gain est suffisant même pour écouter fort dans cette config avec mon converto qui sort 2.5V crête.

A plus
André

[AJMARS]

A plus
