McIntosh MC2505

[inspecteurClouseau]

suite et fin des recherches

carte avec références des composants actifs


et oui le mystère se lève , la carte doit porter le numéro 043-709 et elle fait partie des MC2505 aux N° de série compris entre 18K51 et 19K84 .Avant et après ce n'est plus du tout les mêmes .
On a maintenant tout ce que l'on voulait savoir , donc les composants actifs sont :


voilà , maintenant y a plus qu' à ....

PS : j'ai même laissé les indications de la couleur de chaque fil

[inspecteurClouseau]

sur une des 2 cartes drivers il ya 2 transistors d'origine je pense : 056M012 quant à l'autre ce sont des 2N3906 ( equivalents ??)

hum , j'avais bien vu qu' une intervention précédente avait été effectuée mais bon , cela a fonctionné un moment visiblement . Pour ma part je mettrai les mêmes que ceux d'origine afin d'éviter les surprises .
J'en ai déjà eu sur un MC2505 , il y a longtemps qui s'emballait thermiquement jusqu'à ce que je décide de faire marche arrière et de ne pas utiliser de substituts (en TO220) .

Tant que l'on peut encore trouver , faut pas se gêner , après on aura toujours tout le temps de trouver des équivalents parfaits pour remplacer ces TO66 disparaissant progressivement

[Petitloup54]

Merci ! C'est bel et bien cette carte qui est sur l'ampli. Toutefois ce que Patrick voulait c'était aussi le schéma de cet ampli afin d'éviter toute erreur de recablage lors du remontage ( après les travaux de "peinture" et chromage ...)

[inspecteurClouseau]



bonne fin de soirée

[Petitloup54]

Parfait !!!! Mille mercis ... La suite de l'aventure très bientôt donc ..

[Petitloup54]

Et encore une nouvelle enquête rondement menée par l'inspecteur

[Petitloup54]

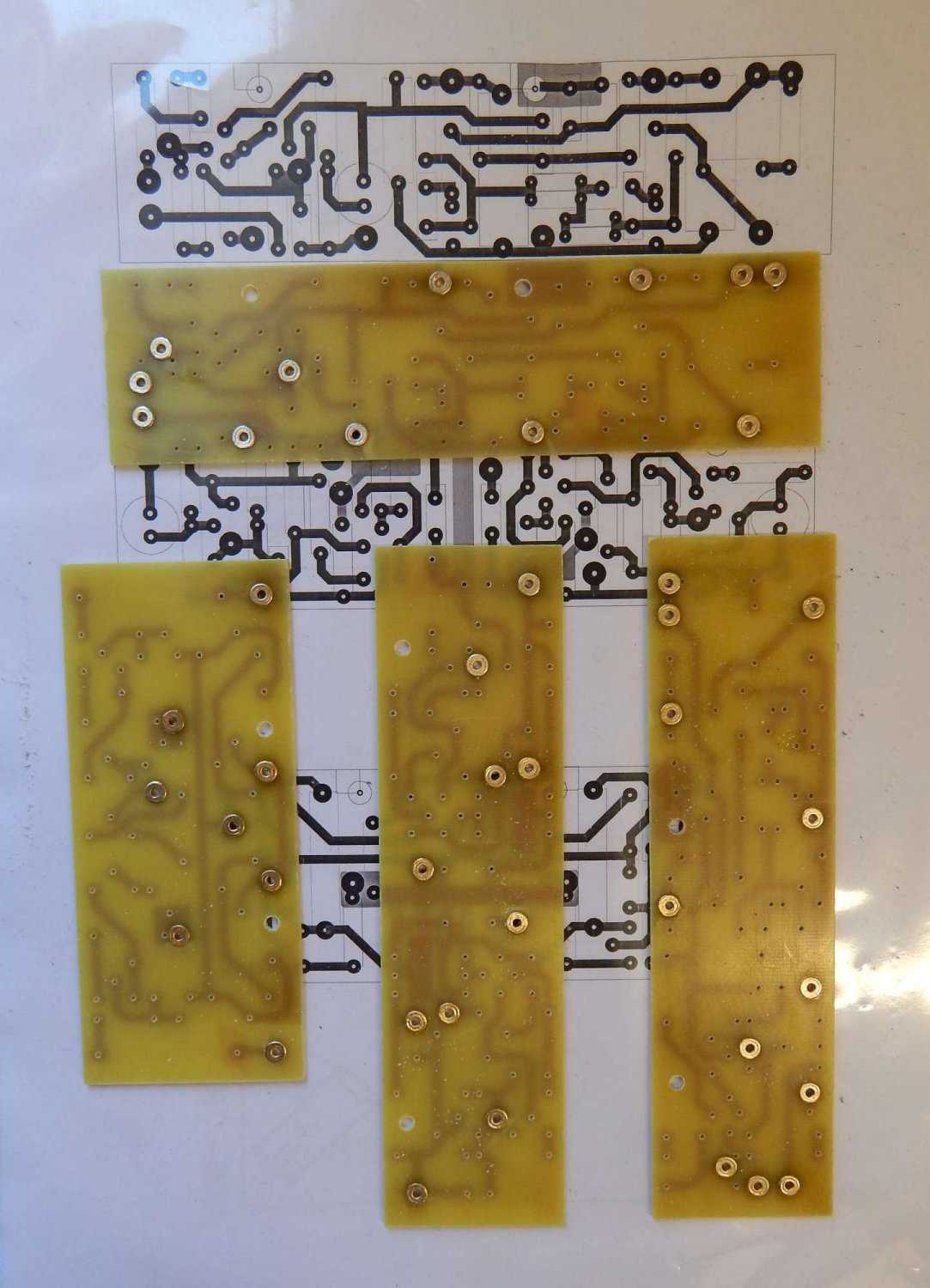

... nouvelles cartes gravées et repeuplement avec une grande partie des composants originaux ..



Mais petites interrogation déjà ... La carte d'entrée est dotés de 2 x 2 transistors qui ne sont ni les originaux ( ressoudés ..) .. ni surtout identiques deux à deux ! .. du coup quels sont les bons ou par quoi les remplacer ??? D'avance merci !


[pazalaza]

Et encore une nouvelle enquête rondement menée par l'inspecteur Clouseau Columbo

[Petitloup54]

.. les transistors dont je parle sont d'un côté des 2N3904 et de l'autre des 2N4265 ....

[inspecteurClouseau]

Bonjour

Il semble avoir été réparé proprement aux USA .

Les 4 transistors doivent êtres identiques .Les modèles en place n'ont évidemment rien à voir avec les originaux ...les originaux (2N6249A)sont dispo aux USA mais visiblement vous aimez que ça aille vite , donc utiliser des 2SC2240 ne devrait poser aucun problème (attention au brochage et aux fake ) .

le gain doit être de 400 mini donc 2SC2240BL impératif

PS : beaux circuits !
