Filtre actif sans AOP JF Technology

[6336A]

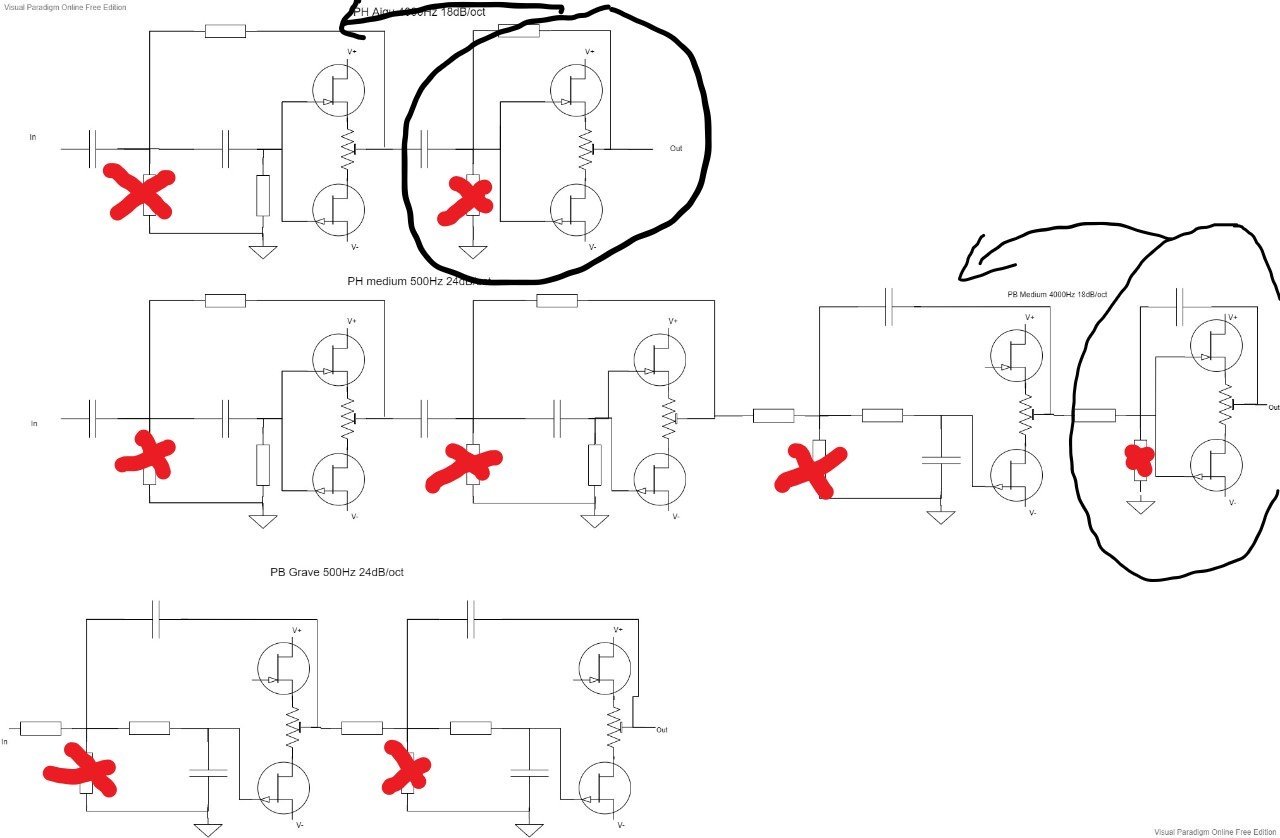

Untitled Diagram.jpg (93.29 Kio) Vu 2712 fois

Et la dernière cellule doit être identique à la précédente. C'est ce que j'ai entouré en noir.

[m3uh04]

?
Là je pige plus pour les condos et résistances à déplacer. Tu m'a dit l'inverse juste avant non ? Ou j'ai mal compris ...

ça comme ?

Presque. Regarde la position du condensateur qui va à la masse, il faut le déplacer... et le mettre à la place de la résistance que tu as ajoutée.

Et, si on ne les met pas en sorti les potentiomètres, est-ce qu'ils ne sont pas mieux au cul des amplis ?

Et la dernière cellule doit être identique à la précédente.

Donc je ne peux pas faire de filtre du 3ème ordre ?

[6336A]

Et, si on ne les met pas en sorti les potentiomètres, est-ce qu'ils ne sont pas mieux au cul des amplis ?

Nan. Il faut les mettre dans le filtre actif. Pourquoi ?
Parce que si un jour tu changes d'amplis, tu ne galèrera pas à y monter un potar qui se fera une joyeux plaisir de t'ajouter une ronfle monumentale.
Si tu désires revendre ton filtre actif, il te suffit de changer les résistances pour adapter les fréquences suivant le système de l'acheteur.

Donc je ne peux pas faire de filtre du 3ème ordre ?

Oui tu peux. Mais tu vas rendre ton filtre actif utilisable pour un seul système, le tien...
Pas génial... A faire du 24db/oct, fais le partout !

[m3uh04]

Et, si on ne les met pas en sorti les potentiomètres, est-ce qu'ils ne sont pas mieux au cul des amplis ?

Nan. Il faut les mettre dans le filtre actif. Pourquoi ?
Parce que si un jour tu changes d'amplis, tu ne galèrera pas à y monter un potar qui se fera une joyeux plaisir de t'ajouter une ronfle monumentale.
Si tu désires revendre ton filtre actif, il te suffit de changer les résistances pour adapter les fréquences suivant le système de l'acheteur.

C'est pas faux.
En plus cela me permettra de régler sur un seul appareil le niveau de chacune des voies.

Mais du coup, on est d'accord qu'en ajoutant un potentiomètre, je créer un pont diviseur pour atténuer le signal.
Le dit pont diviseur doit avoir un lien à la masse pour fonctionner non ?
Je me vois mal mettre la R2 de mon diviseur juste à la sortie du potentiomètre permettant de régler le 0v ...
Donc je le met entre deux cellules de 12db ?

Edit : Bah à l'entrée de chaque voie pauvre tâche !
Qu'est-ce que j'suis con !

Donc je ne peux pas faire de filtre du 3ème ordre ?

Oui tu peux. Mais tu vas rendre ton filtre actif utilisable pour un seul système, le tien...
Pas génial... A faire du 24db/oct, fais le partout !

Ben nan !
Suffit d'être malin à la conception et de mettre les jeux de résistances et condensateurs sur des petites cartes amovibles. Un peu comme le Sony TA-D900, ou les filtres actifs Marchand.
https://www.marchandelec.com/electronic-crossovers.html
D'ailleurs pour la revente c'est vachement mieux !
Tu donne les correspondances de chaque bornes des cartes à l'acheteur et il se fait lui-même ses cellules !
Mais je ne compte pas le revendre, ça sera mon mien à moi !

[6336A]

Mais du coup, on est d'accord qu'en ajoutant un potentiomètre, je créer un pont diviseur pour atténuer le signal.

C'est la définition même d'un potentiomètre.

Le dit pont diviseur doit avoir un lien à la masse pour fonctionner non ?

Oui.

Je me vois mal mettre la R2 de mon diviseur juste à la sortie du potentiomètre permettant de régler le 0v ...

C'est pourtant tout à fait possible...

Donc je le met entre deux cellules de 12db ?

Nan. Tu places un buffer en entrée, et de la sortie du buffer, tu attaques un potar pour le grave, un pour le médium, et un pour l'aigu...

entrée fa.jpg (27.32 Kio) Vu 2688 fois

[m3uh04]

Nan. Tu places un buffer en entrée, et de la sortie du buffer, tu attaques un potar pour le grave, un pour le médium, et un pour l'aigu...

Voui ! Je m'en était rendu compte et avait édité mon message d'avant.
J'ai était aiguillé par ceci : http://www.linkwitzlab.com/LXmini/ASP.htm

[6336A]

Ah bah merde, alors... connaissait pas le lien !
En plus, c'est le même schéma, à peu de choses près, sauf que l'on ne trouve plus les 2SK170 et 2sj74 sans tomber sur des chinoiseries qui te pètent à la tronche...
Comme quoi...

[SidSmith]

Moi je suis entrain de construire celui-ci : https://www.firstwatt.com/pdf/art_diy%2 ... ssover.pdf

Dispo ici : https://diyaudiostore.com/collections/k ... -crossover

Équivalent des vieux FET Toshiba ici : https://diyaudiostore.com/collections/p ... ched-jfets, grade B seulement : B (equivalent of Toshiba Bl), Idss ranging from 6.0-12.0.

Pas de contre-réaction, plages de fréquences et gains ajustables, 6, 12, 18 et 24 db par octave.

je me suis centrée sur des valeurs de 10000 pF et 4700 pF comme prescrit.

Je suis entrain de construire le prototype du boitier. Je m'interroge pour pouvoir en faire un 3 voir 4 voies.

Éventuellement pour loger entre un Altec 515B/416-8A et une 802-8G/291-16A.

[6336A]

Ben nan !
Suffit d'être malin à la conception et de mettre les jeux de résistances et condensateurs sur des petites cartes amovibles. Un peu comme le Sony TA-D900, ou les filtres actifs Marchand.
https://www.marchandelec.com/electronic-crossovers.html
D'ailleurs pour la revente c'est vachement mieux !

Oui, tu peux. Mais c'est de la mécanique, pas de l'électronique. Dans l'absolu, x contacts supplémentaires ( x = nombreux) et autant d'informations perdues en route...

[m3uh04]

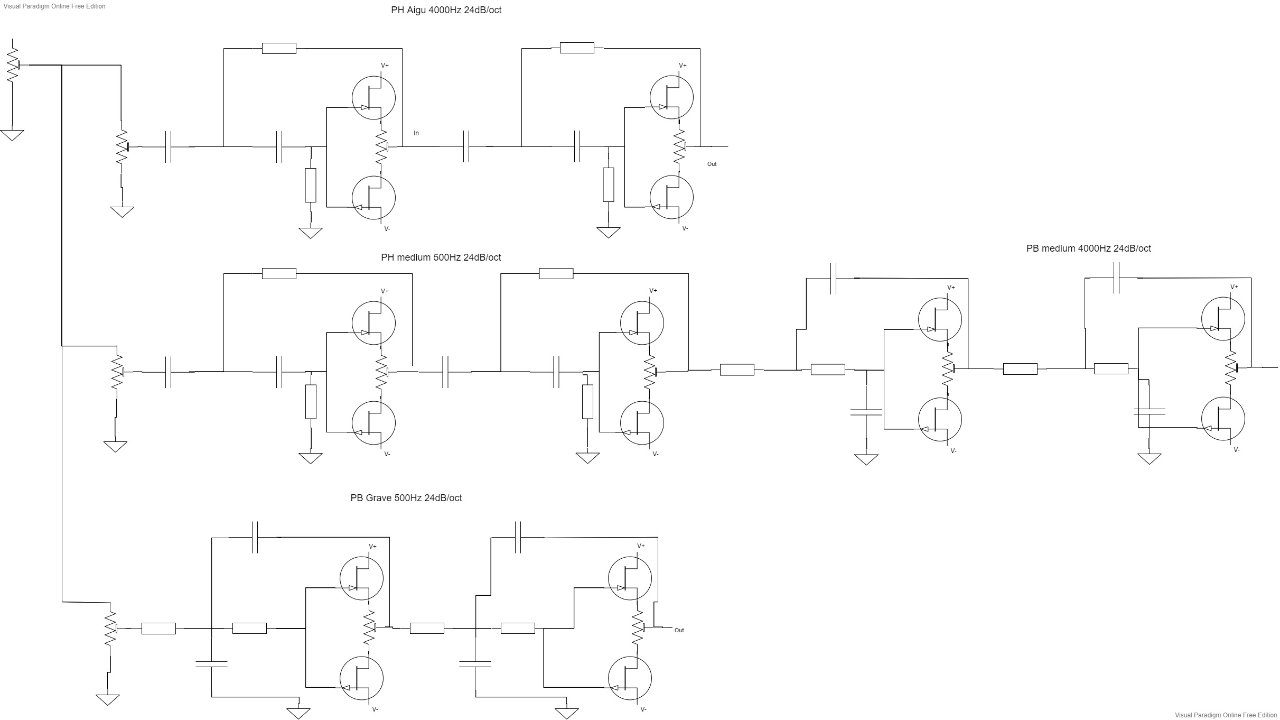

Le schéma complet.
Reste à calculer la valeur des composants.
Si je comprends bien, chaque cellule passe-haut ou passe-bas sont des composition de deux filtre du second ordre en cascade.
La formule serait donc Fc=1/(2πRC) pour une cellule ?
Donc en mettant ces deux filtre du second ordre en cascade, j'aurais -6dB à ma fréquence de coupure. Il y aura une incidence sur la sommation de chaque "branche" (je connais pas le bon therme) ?

Filtre actif 3 voies (1).jpg (54.84 Kio) Vu 2627 fois
