Frank 245
-
Mike
- Membre confirmé
- Messages : 45
- Enregistré le : ven. 9 juil. 2010 23:44
- Localisation : Belgique (Sivry-Rance)
Re: Frank 245
Bonjour Yves,
Un énorme merci pour le coup de main
Un énorme merci pour le coup de main
-
Mike
- Membre confirmé
- Messages : 45
- Enregistré le : ven. 9 juil. 2010 23:44
- Localisation : Belgique (Sivry-Rance)
Re: Frank 245

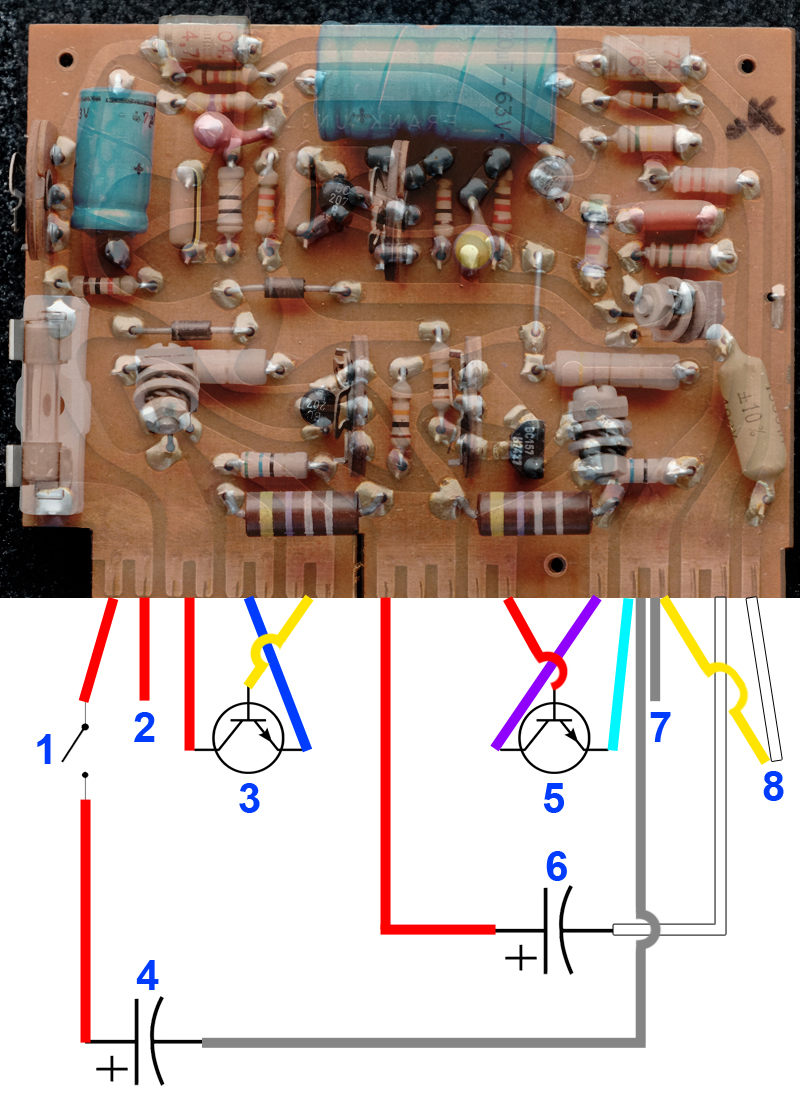

Suite des schémas: La carte de puissance
Légende:
1: interrupteur de l'ampli, en façade.
2: Vers carte de puissance n°2
3: trans 2N 3055, sur la photo 1 monté sur dissipateur en bas a droite, c'est celui du haut.
4: condo sans marquage mesuré a 1111uF, sur la photo 1 des trois condos moyens le plus haut dans l'image, qui reçoit le 53V de la carte d'alim.
5: trans 2N 3055, sur la photo 1 monté sur dissipateur en bas a droite, c'est celui du bas.
6: Condo de filtrage sur la sortie H.P. marqué 2500mF 64V et mesuré 2505uF, sur la photo 1 des trois condos moyens le plus bas dans l'image.
7: Vers carte de puissance n°2 et ensuite vers la masse des sorties H.P..
8: Vers potar de balance.
Je pense n'avoir commis aucunes erreurs de relevé de câblage, si quelqu'un a des indication visuelles a me fournir pour les réglages je suis évidement preneur et bien entendu je saute sur la proposition de Yves de contacter la personne susceptible de me fournir un schéma.
A défaut de collecte d’informations supplémentaires j'espère que mes relevés pourrons aider d'autre possesseurs.
- Frank-245-6-7-schéma.jpg (545.68 Kio) Vu 4725 fois
1: interrupteur de l'ampli, en façade.
2: Vers carte de puissance n°2
3: trans 2N 3055, sur la photo 1 monté sur dissipateur en bas a droite, c'est celui du haut.
4: condo sans marquage mesuré a 1111uF, sur la photo 1 des trois condos moyens le plus haut dans l'image, qui reçoit le 53V de la carte d'alim.
5: trans 2N 3055, sur la photo 1 monté sur dissipateur en bas a droite, c'est celui du bas.
6: Condo de filtrage sur la sortie H.P. marqué 2500mF 64V et mesuré 2505uF, sur la photo 1 des trois condos moyens le plus bas dans l'image.
7: Vers carte de puissance n°2 et ensuite vers la masse des sorties H.P..
8: Vers potar de balance.
Je pense n'avoir commis aucunes erreurs de relevé de câblage, si quelqu'un a des indication visuelles a me fournir pour les réglages je suis évidement preneur et bien entendu je saute sur la proposition de Yves de contacter la personne susceptible de me fournir un schéma.
A défaut de collecte d’informations supplémentaires j'espère que mes relevés pourrons aider d'autre possesseurs.
-
Yves
- Membre no life
- Messages : 4409
- Enregistré le : jeu. 12 nov. 2009 20:23
- Localisation : En terre Wallonne, dans un bunker ! ! !
Re: Frank 245
Salut.
Formidable l'avancée de tes recherches
. . . . si tu parviens à obtenir ces documents, tu pourras les placer ici sur le forum ! ! !
Formidable l'avancée de tes recherches
. . . . si tu parviens à obtenir ces documents, tu pourras les placer ici sur le forum ! ! ! -
Mike
- Membre confirmé
- Messages : 45
- Enregistré le : ven. 9 juil. 2010 23:44
- Localisation : Belgique (Sivry-Rance)
Re: Frank 245
Merci Yves ,
mais je n'ai rien fait d'exceptionnel, je suis juste le câblage et je le retranscrit.
Pour les documents évidement qu'ils finiront ici mais si je les obtiens car pour l'instant c'est plutôt lettre morte de la part de ton contact...
.
Je suis donc au point mort pour le moment, je n'ose pas me lancer dans les réglages et tant que je n'aurais pas la certitude d'intervenir sans risque je ne change aucun composant et je n'utilise que très peu l'ampli malheureusement.
Par contre lors de mes recherches je me suis aperçu que les montages a base de 2N3055 sont assez répandus et considérés comme très musicaux, ce que je confirme a l'usage du Frank ( même dans son jus ) tout comme tu le faisais a propos du 235.
,mais je n'ai rien fait d'exceptionnel, je suis juste le câblage et je le retranscrit.
Pour les documents évidement qu'ils finiront ici mais si je les obtiens car pour l'instant c'est plutôt lettre morte de la part de ton contact...
.Je suis donc au point mort pour le moment, je n'ose pas me lancer dans les réglages et tant que je n'aurais pas la certitude d'intervenir sans risque je ne change aucun composant et je n'utilise que très peu l'ampli malheureusement.
Par contre lors de mes recherches je me suis aperçu que les montages a base de 2N3055 sont assez répandus et considérés comme très musicaux, ce que je confirme a l'usage du Frank ( même dans son jus ) tout comme tu le faisais a propos du 235.
