Amélie,le hasard je veux bien,mais tu as quand même un sacré flair......Bravo et

[wolam]

André,

Si Si, je t'assure .... je cherchais des infos sur la marque et je suis tombée "totalement par hasard" sur l'annonce....
Et puis il me semble que tu connais bien la personne à qui je l'ai acheté

[raoul]

Amélie, André

Il est bien plus jolie que dans son coffret bois DIY. En tout cas heureux qu'il soit chez toi Amélie et je vais suivre avec attention cette restauration
Je vais regarder dans mon stock de tubes si je n'ai pas encore une ou deux EZ81 qui traine..

Bon week end!

Jean Marc

[wolam]

Jean Marc ,

Merci pour ta proposition et merci pour ton accueil , c'est vrai qu'il rend bien mieux sans son coffret
Je n'ai même pas pris le temps de prendre une photo avant de le démonter ... trop pressée sans doute

[raoul]

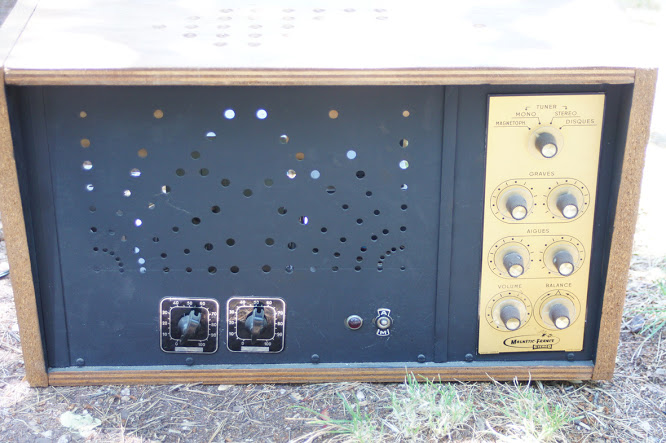

Deux petites photos avant ton démontage, dommage que la grille de protection soit absente, il faudra en fabriquer une ou laisser comme ça..



[raoul]

Transfo HiFi Stéréophonie Millerioux :


[coadecm]

Bonjour Amélie ,
Le redressement par valve ne peut qu'être bénéfique à la longévité des tubes par la montée progressive de la haute tension , d'autant plus que le remplacement par un pont de diodes a sans doute été irréfléchi car la résistance interne du tube redresseur EZ81 disparaît et perturbe le fonctionnement par une HT qui augmente de ce fait .
Michel

[Gromiton]

Bonjour Amélie.
Excellente trouvaille. Tu as de quoi acquérir de nouvelles connaissances tout en te faisant plaisir à te faire la main sur cet appareil.
On veut la suite !

[wolam]

Merci pour ces informations.

Après vérification du schéma tout (ou presque) correspond , il ne reste qu'à se lancer ...
J'ai fait une liste de composant pour passer commande et commencer la restauration , toutefois quelques interrogations subsistent :

- sur le schéma de l'ampli il y une résistance de 150 ohms (R14) qui a été remplacée sur l'ampli par une résistance de 560 ohms montée en parallèle avec un condo de 100 uf je remontes une résistance de 150 ohms , non ?

- Avez vous des conseils pour le remplacement des condos (type de technologie et/ou marques ) , notamment pour les 2 condensateur à vis pour lesquels je ne trouve pas d'équivalence ?
Voici la liste des capas :
Ampli
32mf 350v (x2)
20 nf 500v (x2)
0,1 uf 400v (x6)
20 + 20 uf 280v à vis (x1)

Préampli
20 uf 280v (x1) / 50 uf 50v (x4) / 20 nf 500v (x2) / 0,25 uf 500v (x2) /10 nf 500v (x2) / 5 nf 500v (x2) / 50 nf 500v (x2) / 100 nf 500v (x2)
Tubulaire : 40 uf 280v à vis
petits céramiques : 150 pf ?v / 1,5 nf ?v

- Enfin , une question bête ... , quel type de résistance et surtout de quelle puissance (y a t-il une règle en fonction de la taille pour la puissance) ?? .

Merci d'avance

[coadecm]

Bonjour Amélie ,
Si le schéma constructeur indique dans sa nomenclature une R commune de 150 ohms , il n'y a pas lieu de multiplier sa valeur par presque quatre !Comme la résistance est commune aux deux cathodes le condo chimique en parallèle est normalement inutile , de fait tu dois trouver 16 volts comme indiqué aux cathodes, le bon sens voudrait que chaque cathode ait sa propre R qui devra alors être découplée par un chimique . Pour le choix de la puissance et du type de résistance prendre des 3 W couche métal , quel que soit leur emplacement ; bien apparier le couple R17/R18 ( anti ronfleur ) .
Michel
