Préamplificateur SP10 en DIY, est-ce possible?

[chanmix51]

Wow ... impressionnante aventure semée d'embûches et menée à bien ... bravo

Amicalement,
Grégoire

[Zyggypop]

Super boulot Marcel
Bein moi je l'ai écouté et ça marche rudement bien (qui a dit euphémisme) et l'association avec le marantz 8
un jour je m'en fabriquerai un (quand je serai grand)
Mais certainement avec l'aide de marcelcrapo

[marcelcrapo]

Salut Zyggypop,
Ah ça me ferait plaisir si tu décidais de te lancer dans la fabrication de cet appareil!
Il se mariera très bien avec ton Sherwood.
Pour t'y inciter, je me propose de te fabriquer le transformateur, avec près de 800 spires pour la haute tension,
Commences dès à présent à t'approvisionner en 6DJ8 NOS, tels que des Amperex ou RCA.
Bonne soirée.

[docjowe]

Bonjour.
Beau travail!
J'ai moi même un étage ligne base sur le sp10 que m'a construit un ami.
Il utilise des e88cc à la place des ecc88 que je n'ai pas essayées.
As tu pu faire une comparaison entre ces références?
Pour l'alim on a utilisé une alim shunt selon le schéma de Allen Wright, la SuperReg.
http://www.vacuumstate.com/index.dna?rubrik=24

[marcelcrapo]

Bonsoir docjowe,

Non je n'ai pas essayé des E88CC à la place des 6DJ8, car la mise en œuvre m'aurait demandé de remplacer 6 résistances.
Le courant filament des E88CC est de 300mA tandis que celui des 6DJ8 est de 365mA,
Ici l'alimentation des filaments est constituée d'un régulateur 15V dont sa sortie est connectée à une résistance (7,5 Ω) en série avec le filament de deux tubes,
Du coup en utilisant des E88CC, je n'aurais plus obtenu le 6,3V aux bornes de chaque filament,
C'est la raison pour laquelle je n'ai pas essayé ces tubes. Sinon j'aurais du remplacer la résistance par une de 9,1 Ω.
C'est une très bonne alternative que d'utiliser l'alim shunt, ça simplifie grandement l'alimentation. Il utilise je suppose un régulateur du type TL783 pour la haute tension réglé à 293Vdc.

Merci.

Régulation 293V et 32V.jpg (118.99 Kio) Vu 2400 fois

[docjowe]

Non, simplement 2 mos, 1 LM317 en générateur de courant et un opa 134 pour commander le mos de shunt.
Beau, ton circuit de régulation.
Je mettrai une ou deux images de mon étage ligne.

[marcelcrapo]

Je pensais que les concepteurs de ton alim avaient été en direction de la simplicité (un régulateur HT)!
Oui je suis curieux de voir l'allure de ton étage ligne .

[docjowe]

Voilà quelques vues des entrailles du SP10 Klone.

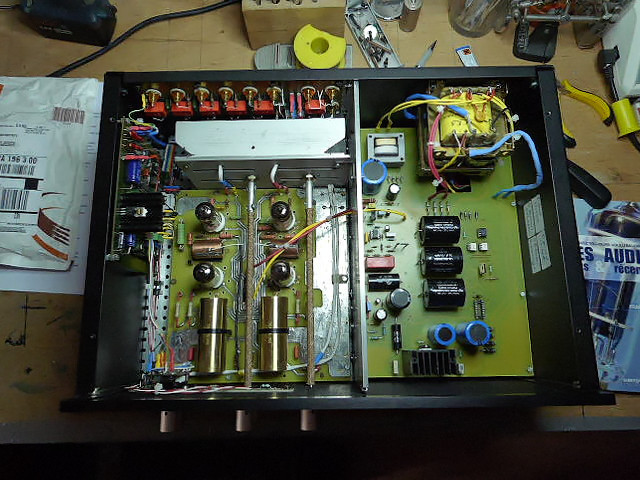

Vue d'ensemble:

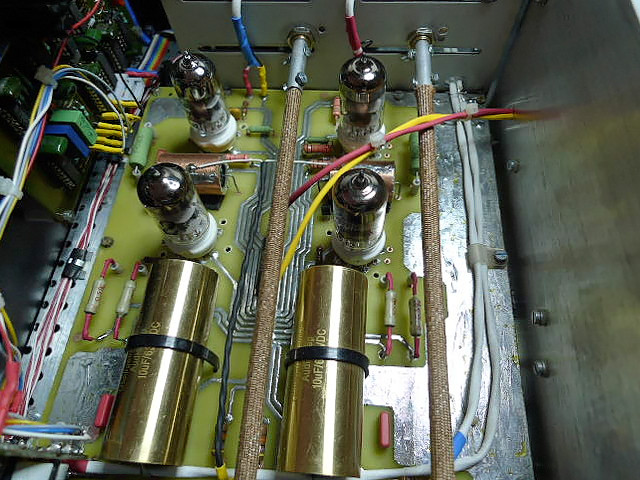

La Partie modulation ligne.


La régulation face dessus.

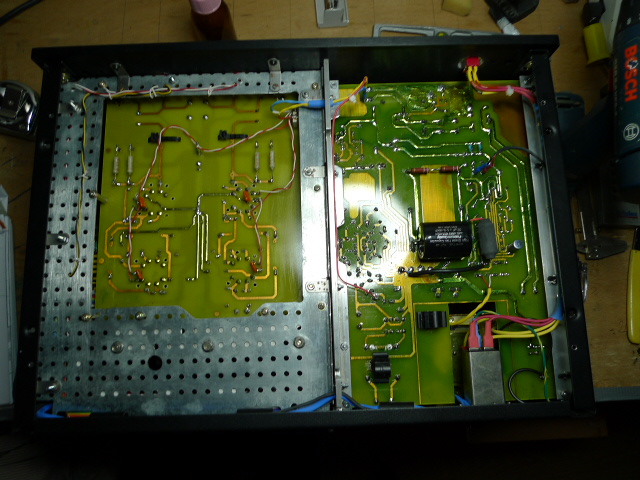

Le dessous des cartes.

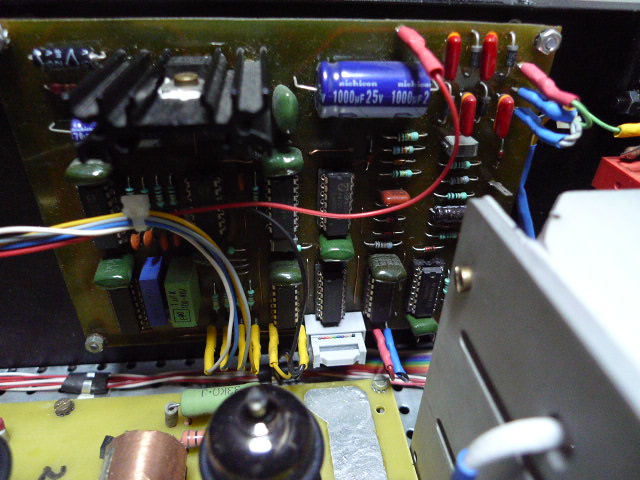

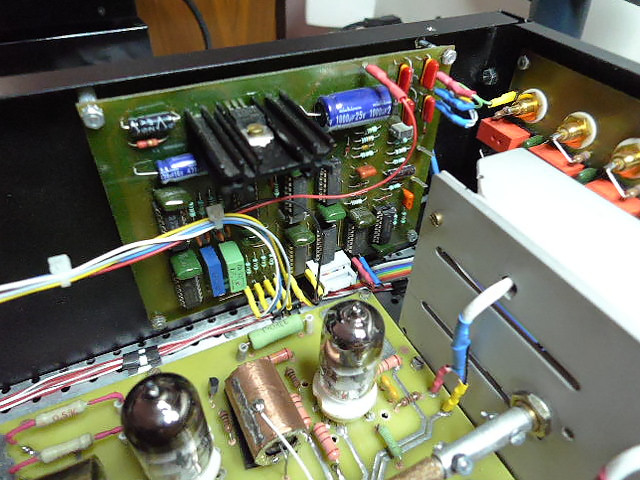

La logique des commandes de selection des sources, temporisations et muting divers.


Les entrées et les relais de commutations.

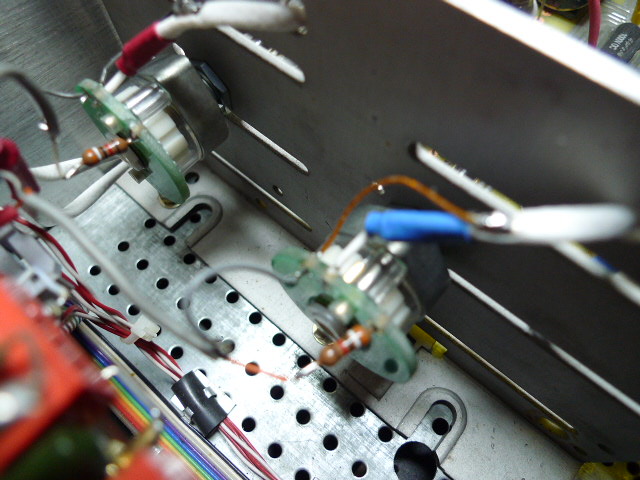

Les deux potars de volume: 100Kohms Goldpoint.


Belle réalisation, n'est ce pas. Et ça marche du tonnerre.

[marcelcrapo]

Oui quel magnifique travail, bravo !

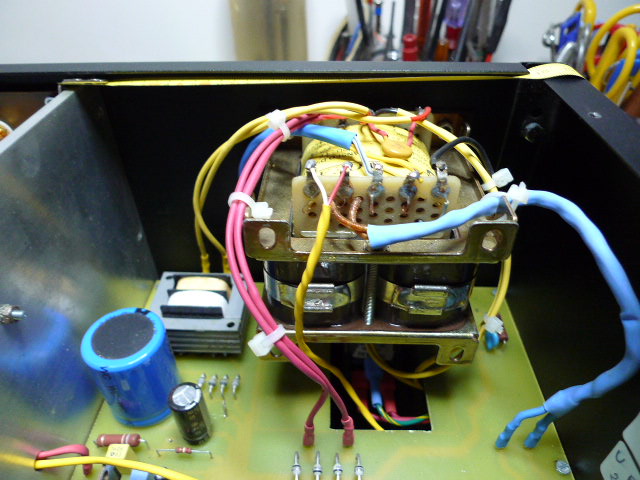

Pour le transformateur d'alimentation, en as-tu trouvé un ayant toutes les spécifications ou l'as-tu fabriqué ?
A propos de la carte verticale située à gauche, est-ce qu'elle sert à sélectionner les entrées ?

Encore bravo!

[docjowe]

Oui, la carte à gauche sert à la commandes des relais d'entrées, des mutings et de la tempo d'allumage.
Mon ami Frédéric est un perfectionniste doublé d'un magicien.
Il m'a aussi fabriqué un clone de PH3 ARC. Toujours en alim shunt.

Le transfo d' alimentation a été réalisé sur mesure par les ateliers ACEA à Toulouse.
