Rogers Cadet III

[chrisjr79]

Je l'ai rebranché depuis 3h de temps...
Diantre!
Ce n'est pas une légende le "temps de chauffage" des tubes, le son est encore plus limpide, les voies (radio FIP notamment, en ce moment) sont de toute beauté.
Tout parait plus "clair"...

[florent]

Merci pour cette présentation et les photos! il y a aussi le HG 88 qui sonne très bien lui aussi.
Les électroniques de la marque Rogers méritent d'êtres connus autant que leurs enceintes.

[jamas31]

Bonjour,

A mon tour de vous présenter mon Rogers Cadet III et je ne suis pas peu fier

Voici d'abord quelques photos du préampli.
Tout d'abord une vue de face



et de dessus avec les fameux tubes ECC807 quasiment introuvables.

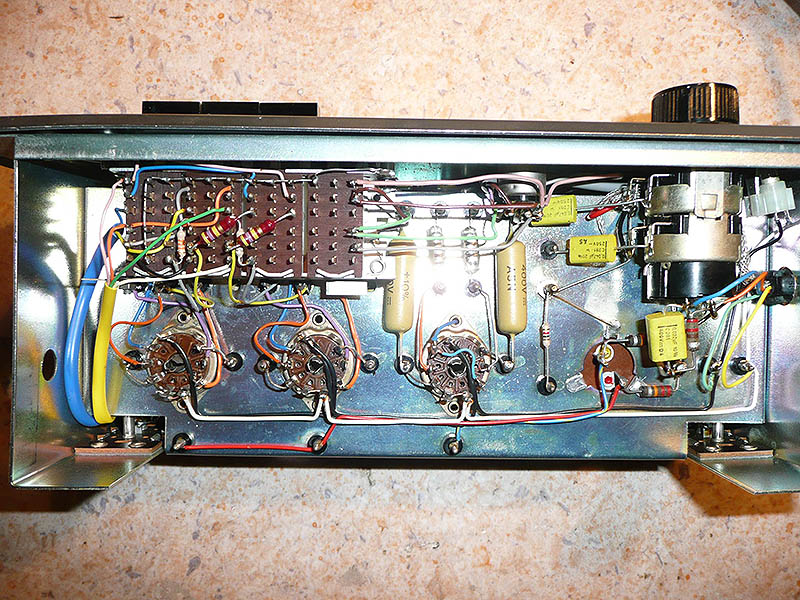

Ensuite une vue de dessous avec le câblage en l'air



et un petit zoom sur les 3 ECC807



enfin une photo du fameux disque "PU adaptor" permettant d'adapter l'impédances des différentes sources phono.



Rogers proposait à l'époque 6 différents "PU adaptors": le Gold avec un correcteur RIAA, le silver, blue, orange, red et green.

maintenant passons à la partie ampli avec une vue de face.



et enfin une vue de dessous pour admirer le câblage en 'air


Au début lors de l'écoute de mon premier vinyle, j'ai trouvé que les médium étaient très bons, très présents, ensuite sur un autre morceau, j'ai trouvé que les aigus n'étaient pas si mal que ça non plus.
Côté basse, j'ai lu qu'on lui reproche d'avoir de petits transfos de sortie et donc de saturer assez vite; je n'ai pas remarqué ça au contraire j'ai trouvé qu'il ne se débrouillait pas mal.
Il faut lui laisser le temps de monter en température.

J'ai 2 reproches à lui faire:

- j'ai un peu de "hum" (ronflette); ce n'est pas énorme mais ça s'entend dans les moments de silence ou de niveau sonore assez bas. Il va falloir que j'investigue et vérifie les masses et mises à la terre.

- le niveau de l'entrée platine est vraiment très bas et je suis obligé de monter le son au 3/4 pour avoir un niveau acceptable sur mes enceintes KEF. J'ai deux disques d'adaptation vinyle (un "gold" RIAA pour les cellules MM et un "silver" pour les cellules céramiques). Je n'ai pas du tout le même pb sur l'entrée tuner (volume à peine au 1/4).
Je vais probablement modifier le réseau RC du disque silver pour essayer de remonter le niveau global mais je vais avoir besoin de vos lumières.

Globalement je suis super content de mon achat car le Cadet III se débrouille comme un chef.



Jamas

[Bertrand]

Félicitation pour cet achat!

Les ecc807 sont très difficiles à trouver, je me suis laissé dire.

Le bloc ampli cadet III est plus puissant que le bloc cadet II, je pense que les transfos d'entrée sont les mêmes, mais la HT des tubes est redressée par diode, et non par un redresseur au sélénium, ce qui permet d'avoir, pour la même HT en entrée, une HT plus élevée en sortie du demi pont de diode (il n'y a que deux diodes sur le schéma).

La ronflette légère peut venir de là, bien que le filtrage soit plus conséquent sur le cadet III que sur le cadet II.

Un condo polypro de petite valeur en parallèle des diodes peut abaisser un peu le bruit, je l'ai finalement fait sur le mien récemment (un scr de 0,660µf/1000v) en le mettant sur les enroulement "115v".

Voici le schéma pour ceux que ça intéresse



Pour les ponts de diodes bruyants, quelqu'un sur un forum voisin a fait des mesures...et a mesuré le bruit des diodes. http://forum.elektor.com/viewtopic.php? ... &t=2716401

[guigui28]

Super ton petit ampli, je présenterai le mien quand je l'aurai remis en marche...

Par contre c'est marrant, mais au delà de ceux qui visiblement ont été changé, je vois que certains condensateurs sont différents sur le mien, aussi bien le préampli que l'ampli.



Un condo polypro de petite valeur en parallèle des diodes peut abaisser un peu le bruit, je l'ai finalement fait sur le mien récemment (un scr de 0,660µf/1000v) en le mettant sur les enroulement "115v".

Bebert, aurais tu une photo de la dite modification ?

[Bertrand]

Un condo polypro de petite valeur en parallèle des diodes peut abaisser un peu le bruit, je l'ai finalement fait sur le mien récemment (un scr de 0,660µf/1000v) en le mettant sur les enroulement "115v".

Bebert, aurais tu une photo de la dite modification ?

Bonjour,

la voici, j'ai mis le SCR directement sur les cosses du transfos sur les enroulement 115v, ensérie parallèle avec le pont de diode. Après celui-ci, comme le mien est un mkII et qu'à l'origine il est redressé au sélénium, j'ai rajouté une résistance de puissance 200 ohms/20w (en fait 2x400ohms 10w montées ensemble) pour abaisser la tension en sortie de pont et essayer de l'amener à peu près à ce qu'elle devrait être à partir d'une tension de 230v redressée. L'amélioration dans le médium aigu est audible, je m'en sers sur mes chambres de compressions altec 802C qui ont donc un rendement important, Mais je vais sans doute la remplacer par une 100 ohms 20w, et éventuellement rajouter un petit condensateur devant pour améliorer le filtrage en pi en sortie de pont (cette HT d'anode qui arrive sur l'anode des pentodes des ecl86 n'est quasiment pas filtrée dans le cadet mkII).

capa transformateur.JPG (199.77 Kio) Vu 4127 fois

[SidSmith]

Un condo polypro de petite valeur en parallèle des diodes peut abaisser un peu le bruit, je l'ai finalement fait sur le mien récemment (un scr de 0,660µf/1000v) en le mettant sur les enroulement "115v".

la voici, j'ai mis le SCR directement sur les cosses du transfos sur les enroulement 115v, en série avec le pont de diode.

En série ou en parallèle ? Car sur le lien que tu as posté, le condo est parallèle à la diode. Je ne suis pas sur de comprendre.

En conclusion, d'après ces mesures, la théorie de Yves sur le poste 5U4G est vérifiée, c'est bien le transfo qui provoque le problème. Le problème peut être minimisé au même niveau qu'un redressement par valve avec un condo en parallèle sur la diode.

[Bertrand]

Pardon, en parallèle le condensateur.

[jamas31]

Merci pour ces infos mais j'ai quelques petites questions:
1) faut il mettre un condensateur aux bornes du transfo ou un aux bornes de chaque diode (il faut donc 2 capas dans ce cas) ?

2) quid de la valeur du condo (min, max)? idem pour la tension (500V devrait être suffisant) et le type de condensateur

3) j'imagine que la résistance est optionnelle ( j'entends que la capa seule devrait déjà améliorer)

Merci par avance.

JM

[Bertrand]

Bonsoir,

Tout est là: http://forum.elektor.com/viewtopic.php? ... &t=2716534

On peut suivre ou non ses conseils, mais ça ne coûte rien d'essayer. J'ai mis un polypro SCR parce que c'est ce que j'avais sous la main. Si tu la met aux bornes des diodes, elle est en série avec la diode. C'est une autre solution souvent recommandée, et parfois critiquée.
