Sansui ECA-3
- Satofor
- Membre honoraire
- Messages : 112
- Enregistré le : mar. 8 juin 2010 20:09
- Localisation : Levant septentrional
Re: Sansui ECA-3
:helloman:A tous
@Jean:J'ai du mal a comprendre le principe du filtre actif:
on sort du préampli vers le diviseur de fréquence.
2 comut pour crossover:c'est pour sélectionner les fréquences de coupure du grave et du médium .Au dessus ça passe vers le tweeter avec un troisieme ampli en option
2 sélection de la pente de coupure en db/octave a l'arrière.
J'usque la ok.
Ce qui m'intrigue ce sont les 3 potentiomètres low /mid /high frequency:est ce que cela diminue le niveau de sortie du signal venant du préampli+diviseur de fréquence pour chaque zone de féquence avant d'attaquer les amplis respectifs?
Le reglage du volume,se fait sur le préampli?
Sinon une autre question :sur l'avant dernière photo:2 transistors germanium sont encapsulés et reliés thermiquement a un autre respectivement (tr809 avec tr811).
C'est une compensation thermique comme une double diode qui compense le bias sur le radiateur des transistor de puissance?
Michel
@Jean:J'ai du mal a comprendre le principe du filtre actif:
on sort du préampli vers le diviseur de fréquence.
2 comut pour crossover:c'est pour sélectionner les fréquences de coupure du grave et du médium .Au dessus ça passe vers le tweeter avec un troisieme ampli en option
2 sélection de la pente de coupure en db/octave a l'arrière.
J'usque la ok.
Ce qui m'intrigue ce sont les 3 potentiomètres low /mid /high frequency:est ce que cela diminue le niveau de sortie du signal venant du préampli+diviseur de fréquence pour chaque zone de féquence avant d'attaquer les amplis respectifs?
Le reglage du volume,se fait sur le préampli?
Sinon une autre question :sur l'avant dernière photo:2 transistors germanium sont encapsulés et reliés thermiquement a un autre respectivement (tr809 avec tr811).
C'est une compensation thermique comme une double diode qui compense le bias sur le radiateur des transistor de puissance?
Michel
Re: Sansui ECA-3
rycotte a écrit ::helloman: à tous
@ Jean: tu utilises le 2000 comme ampli pour les basses ou seulement en préampli ?
Bonsoir Aurélien... :helloman:
A l' origine, c' est ce que le propriétaire Cannois faisait.
Comme j' ai laissé l' ampli-tuner 2000X à André, pour le remercier d' avoir été chercher et hébergé tout le système durant 2 mois, j' utiliserai l' AU-999 comme préampli et ampli de puissance pour le haut-parleur de grave des SP-3005.

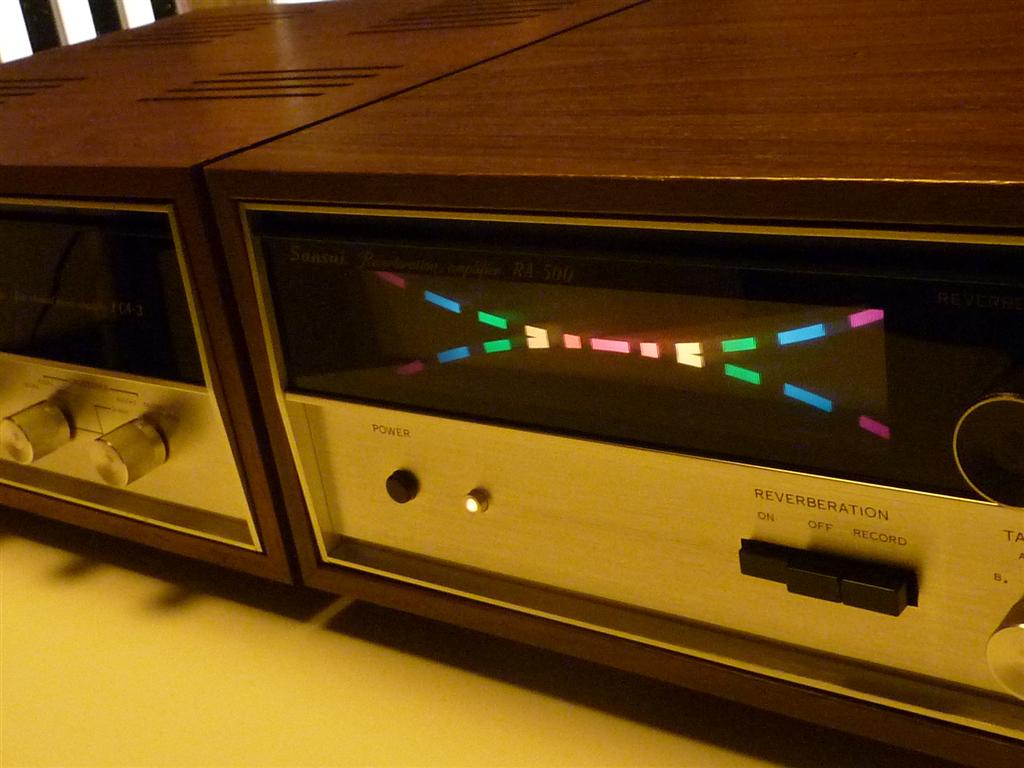

Il est en parfait accord esthétique avec l' ampli à réberbération RA-500 que j' ai acheté neuf en 1973
Re: Sansui ECA-3
Bonsoir MichelSatofor a écrit :
Ce qui m'intrigue ce sont les 3 potentiomètres low /mid /high frequency:est ce que cela diminue le niveau de sortie du signal venant du préampli+diviseur de fréquence pour chaque zone de féquence avant d'attaquer les amplis respectifs?
Le reglage du volume,se fait sur le préampli?
Sinon une autre question :sur l'avant dernière photo:2 transistors germanium sont encapsulés et reliés thermiquement a un autre respectivement (tr809 avec tr811).
C'est une compensation thermique comme une double diode qui compense le bias sur le radiateur des transistor de puissance?
Michel

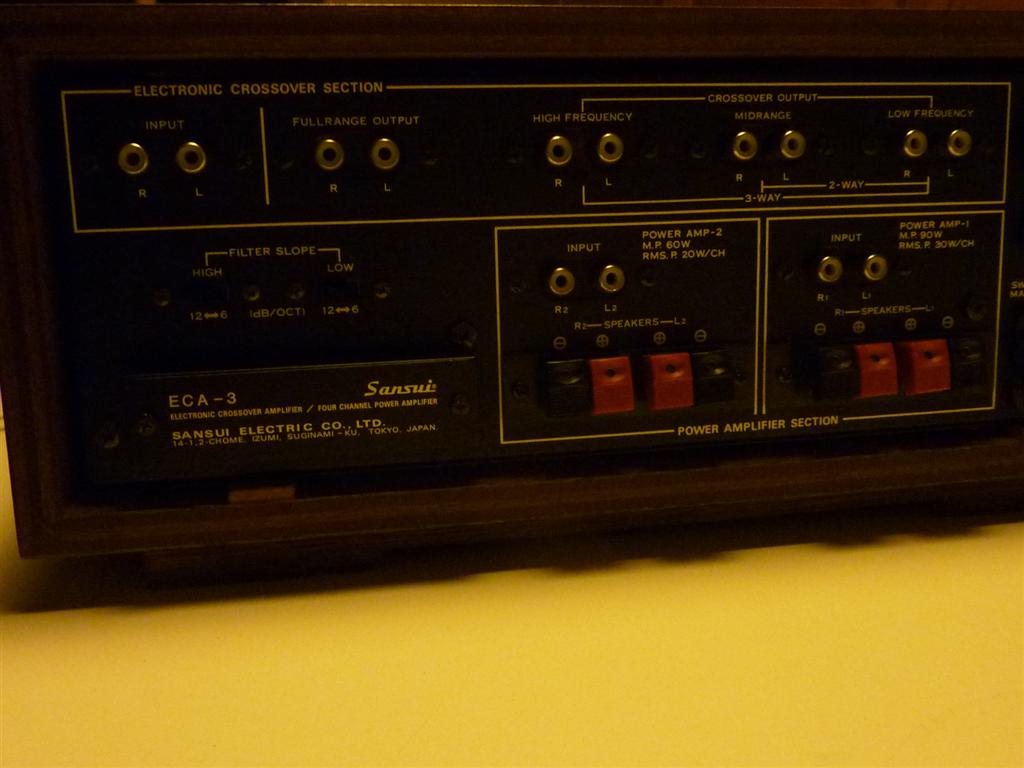

Cet appareil est prévu pour être utilisé en aval d' un préamplificateur ou de la section préampli d' un intégré.
Le filtre actif intégré est utilisable en 2 ou en 3 voies, les fréquences de coupures étant de 400, 600, 900, 4000, 5500 ou 7500 Hz .

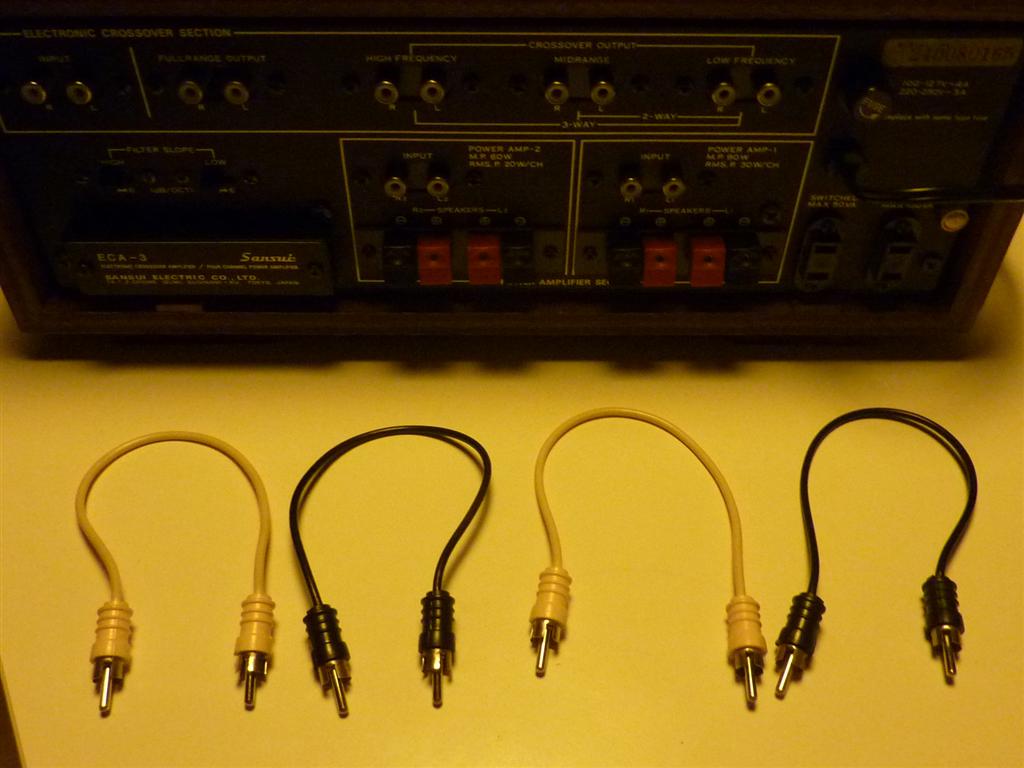

Dans le cas d' utilisation d' un ampli-préampli intégré (ou d' un ampli-préampli-tuner), et si la partie ampli de puissance de ce dernier est supérieure à 30 watts par canal, on utilisera cet ampli pour les basses fréquences, autrement dit ... le grave. Les deux autres amplis Stéréo de l' ECA-3 servant au médium et à l' aigu, reliés par l' intermédiaire des câbles/cavaliers fournis. ..

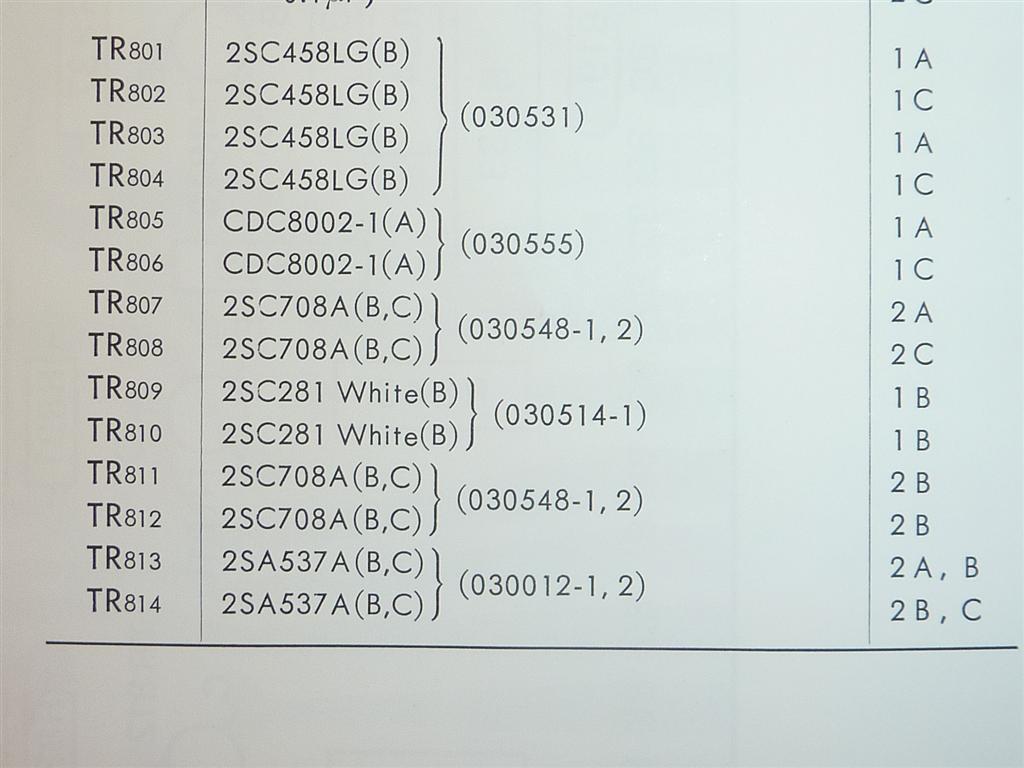

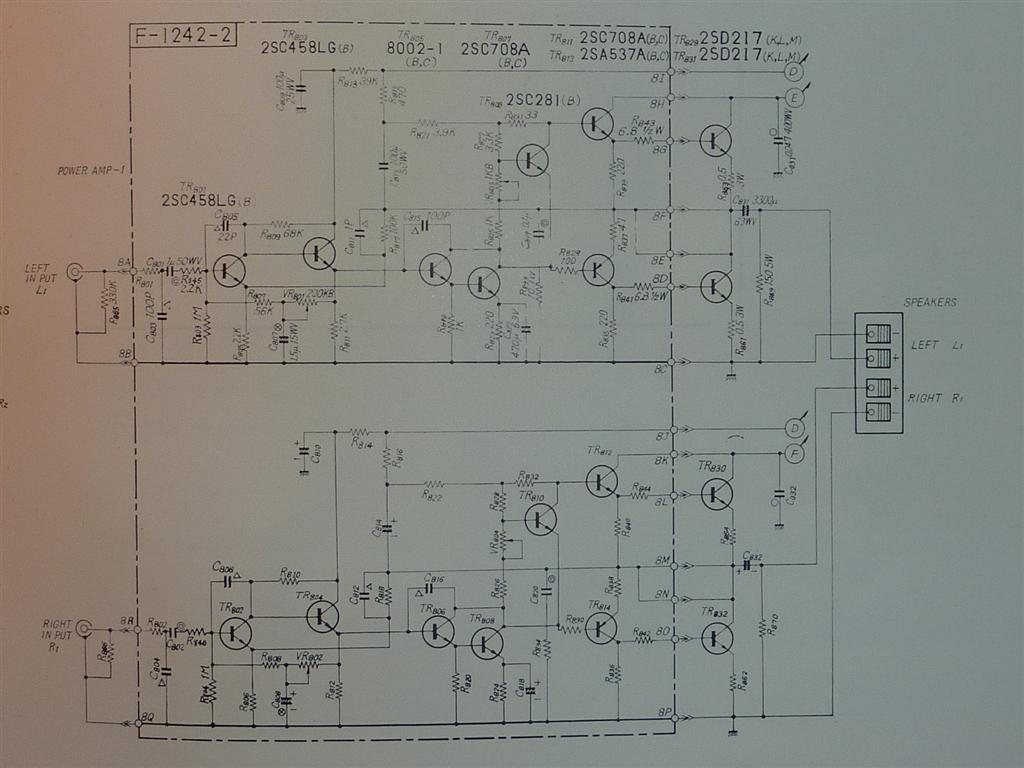

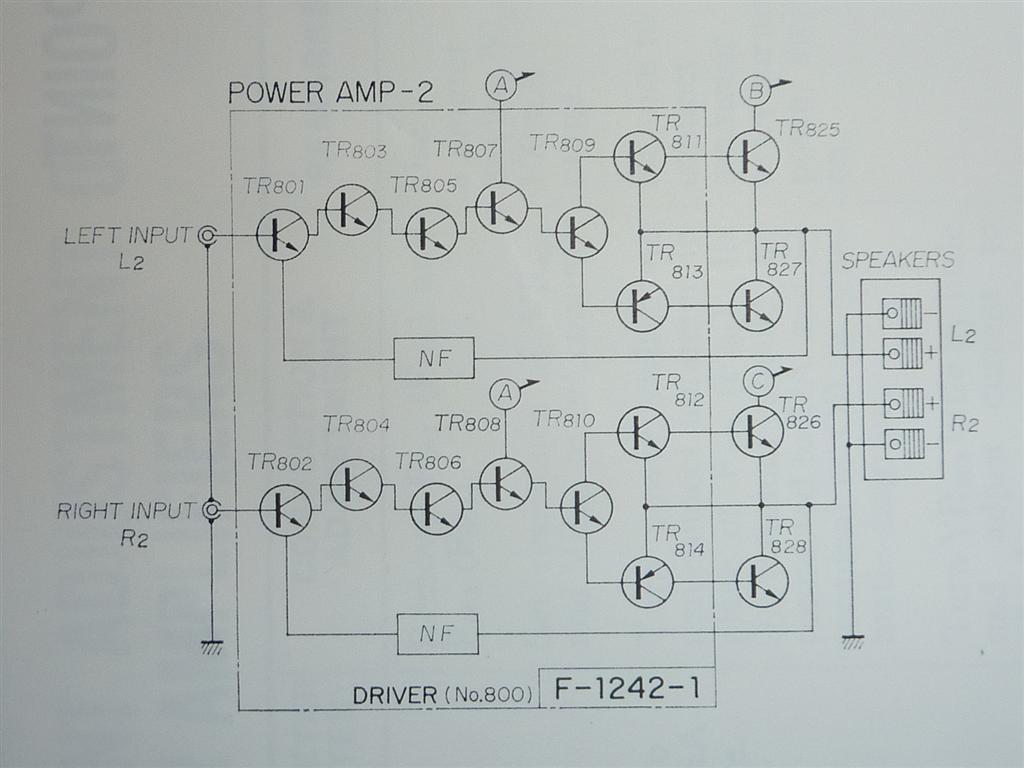

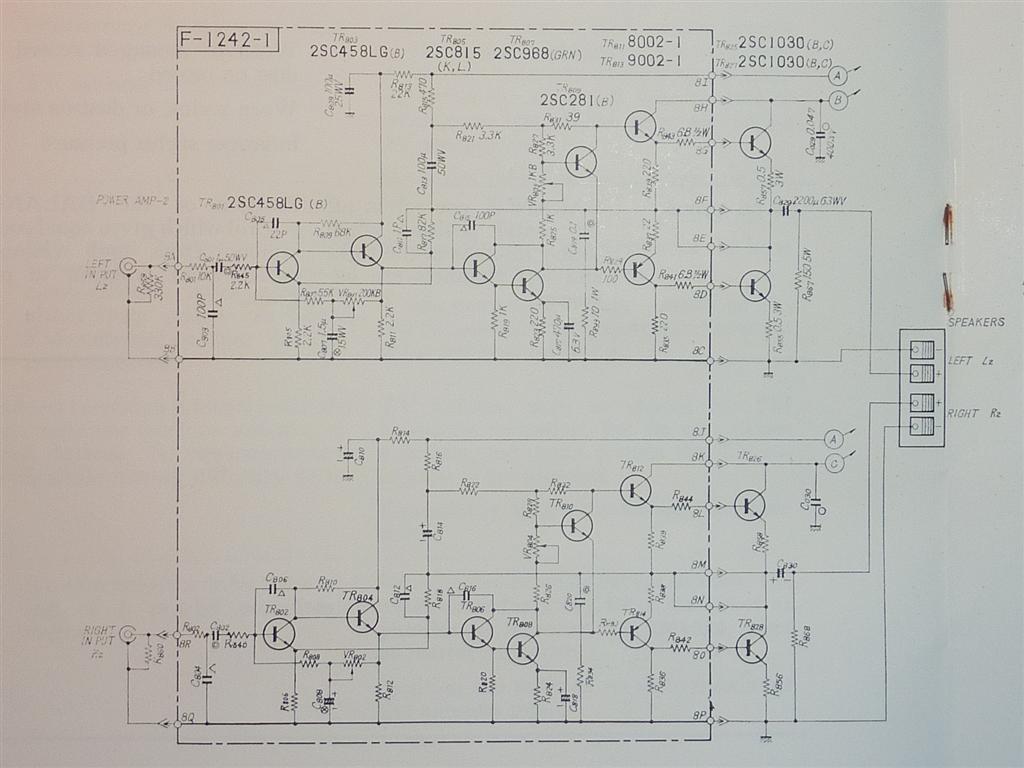

Je pense que tu as raison concernant la compensation du bias... pour plus de détails, voici les schémas, les blocks diagram et les parts list des 2 amplis..
- Satofor
- Membre honoraire
- Messages : 112
- Enregistré le : mar. 8 juin 2010 20:09
- Localisation : Levant septentrional
Re: Sansui ECA-3
Merci Jean.
J'ai compris la partie connectique et le principe du système.
Pour le "couplage thermique"ça ressemble fortement a une compensation du bias en fonction de la température,mais je ne suis pas assez calé pour l’affirmer.
Pourrais tu mettre le schéma de la partie filtre active?
En tous cas de bien belles pièces.Et bravo a Sansui pour son souci de démocratisation technique.
Michel
J'ai compris la partie connectique et le principe du système.
Pour le "couplage thermique"ça ressemble fortement a une compensation du bias en fonction de la température,mais je ne suis pas assez calé pour l’affirmer.
Pourrais tu mettre le schéma de la partie filtre active?
En tous cas de bien belles pièces.Et bravo a Sansui pour son souci de démocratisation technique.
Michel
- dd83
- Membre no life
- Messages : 2411
- Enregistré le : mar. 15 déc. 2009 11:57
- Localisation : 83
Re: Sansui ECA-3
:helloman: Jean,pas trop trempé sur la côte?
L'ensemble Sansui : mon dieu qu'il est laid !
L'ensemble Sansui : mon dieu qu'il est laid !
Re: Sansui ECA-3
Comment vas-tu mon bon DD ? T' as vu comme c' est laid !! ...dd83 a écrit : :helloman: Jean,pas trop trempé sur la côte?
L'ensemble Sansui : mon dieu qu'il est laid !
En prolongement, le 2000X aurait été pas mal .... n' est ce pas André !
Il va falloir au moins que tu nous le présentes ce p'tit bout !..
Merci encore à toi
- Clavette
- Membre V.I.P
- Messages : 6300
- Enregistré le : jeu. 31 déc. 2009 02:53
- Localisation : Mr Clean Condo
Re: Sansui ECA-3
Bonsoir Jean :helloman: ,
Bien rentré à ce que je vois!
Il est SU-PER-BE! J'en veux un !
Excellente construction, soignée, et le principe même du filtre avec amplis intégrés et tout bonnement génial pour une intégration à domicile.
Bravo pour cet achat
Bien rentré à ce que je vois!
Il est SU-PER-BE! J'en veux un !
Excellente construction, soignée, et le principe même du filtre avec amplis intégrés et tout bonnement génial pour une intégration à domicile.
Bravo pour cet achat
Cedric
- rocknrach
- Membre éminent
- Messages : 1852
- Enregistré le : dim. 18 avr. 2010 00:57
- Localisation : 33
Re: Sansui ECA-3
Déjà qu'un sansui c'est bien, là on en trois en un en quelque sorte. Une nouvelle fois un superbe appareil, et une belle coopération entre membres du forum
- valere
- Membre no life
- Messages : 2318
- Enregistré le : dim. 10 janv. 2010 10:37
- Localisation : Hautes-Alpes
Re: Sansui ECA-3
:helloman: Bonsoir Jean,
Est-ce que tu pourrais me confirmer qu'on peut le faire fonctionner en 2 voies avec une coupure à 900Hz.
J'ai en effet un peu de mal à comprendre si en deux voies on a le choix entre les 3 coupures basses (400, 600 et 900) ou entre les trois coupures hautes (4000, 5500 et 7500).
J'aurais tendance à penser qu'on utilise les fréquence les plus basses pour la coupure en 2 voies mais un vendeur m'affirme le contraire.
"malheureusement les frequences dispo en deux voies sont hautes (le choix commence à 4000)"
Est-ce que tu pourrais me confirmer qu'on peut le faire fonctionner en 2 voies avec une coupure à 900Hz.
J'ai en effet un peu de mal à comprendre si en deux voies on a le choix entre les 3 coupures basses (400, 600 et 900) ou entre les trois coupures hautes (4000, 5500 et 7500).
J'aurais tendance à penser qu'on utilise les fréquence les plus basses pour la coupure en 2 voies mais un vendeur m'affirme le contraire.
"malheureusement les frequences dispo en deux voies sont hautes (le choix commence à 4000)"
- francky
- Membre spécial
- Messages : 60
- Enregistré le : lun. 10 mai 2010 10:01
- Localisation : Trois rivieres
Re: Sansui ECA-3
C est vraiment un superbe appareil!J en ai jamais vu de semblable.
