Oceanic Triton ( 60 et 62 )

[capricorne]

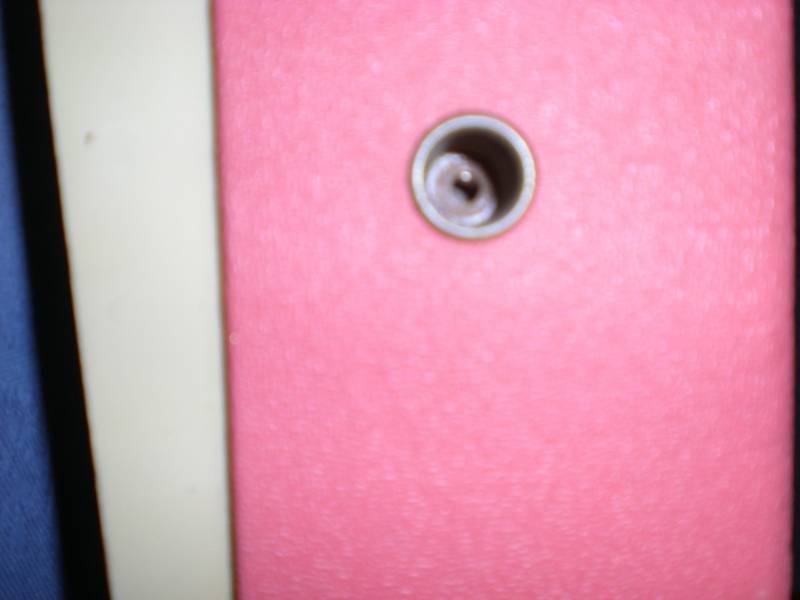

Voici 1 photo de l'entrée pour l'antenne .


Le diamètre est de 9 mm et la profondeur de 9 mm également .Si ça peut t'aider ...

[Etienne59]

C'est une prise d'antenne de voiture. Dans un appartement ou en plein air, tu met sur cadre. C'est le bâton de ferrite interne, la sensibilité est largement suffisante.

[capricorne]

pour ces renseignements .

[capricorne]

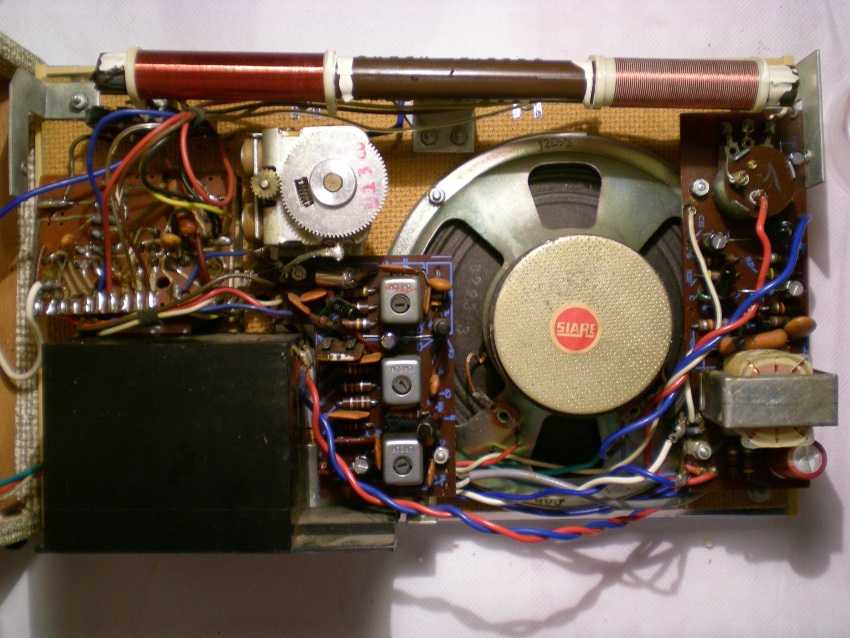

Bonjour everybody ,

voici " l'évolution " du modèle précédent .


Il s'agit de changements "mineurs " .

Un correcteur de tonalité (condo de 50000pf )selectionnable par interrupteur .


Le branchement du correcteur sur le préampli .


Le haut-parleur est désormais un Siare .
Le boitier de piles .
Les circuits sont désormais marqués pour les composants .

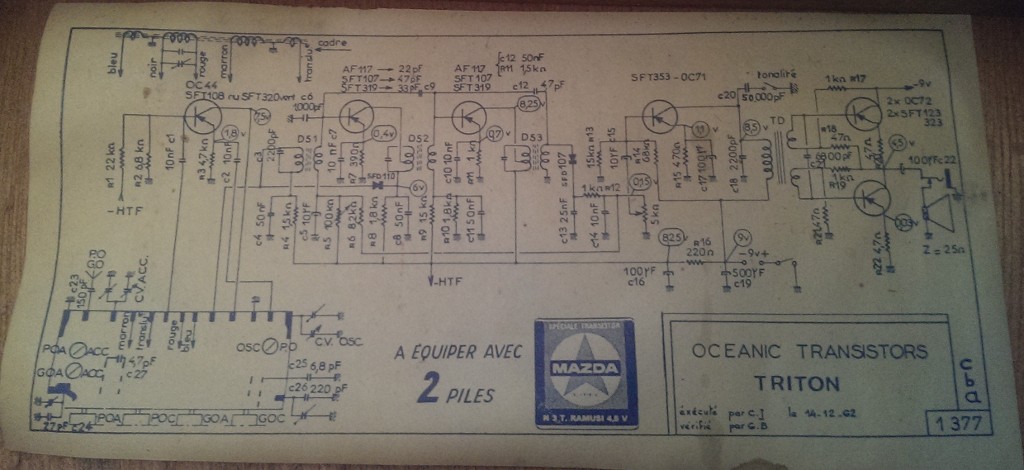

Le schéma ( 1962 ) du transistor collé dans le caisson .
Quelque changements (condos, résistanses ).

schema Triton 1962.jpg (113.18 Kio) Vu 2939 fois

[americanradios]

Il est superbe. Bravo ! Et bravo à ta Fille de s'interesser à ces années merveilleuses.

[Wagtbtoobz]

Noter le déphaseur de l'étage de puissance par transfo, comme dans certains montages à tubes

[americanradios]

Effectivement et c'était assez fréquent sur certaines radios à transistors. Si le transfo est bon, la bande passante est bonne...

[Wagtbtoobz]

En AM , c'est 300 / 3KHz ! on prend peu de risques

[americanradios]

J'ai vu aussi ce type de dephasage monté sur les amplis à tubes des Jukebox Wurlitzer à l'époque où j'en réparais.

[capricorne]

Noter le déphaseur de l'étage de puissance par transfo, comme dans certains montages à tubes

Je te prie d'excuser mon ignorance .
A quoi sert ce déphaseur ?
