Harman-Kardon Trio A-224

Un chauffage pour l'hiver et du miel pour les oreilles.
Répondre
Avatar du membre
Bloomdido
Membre spécial
Messages : 81
Enregistré le : mer. 31 août 2022 19:12

Harman-Kardon Trio A-224

Message par Bloomdido »

Amplificateur Harman Kardon Trio A-224 (1959)

Aujourd'hui, j'ai décidé de tester mes deux HK Trio A-224 que je n'avais pas écouté depuis un bon moment.

Ce sont des ampli stéréo mais on peut les utiliser en mode "parallèle" (bridged) si on en a deux. En faisant ça, on double la puissance et on passe de 12 W par canal à 24 W par canal.

Cet ampli qui est arrivé au tout début de la sréréo permettait de garder son ampli mono et de le piloter en stéréo avec un coté alimenté par le Trio et l'autre coté alimenté par l'ancien ampli mono.

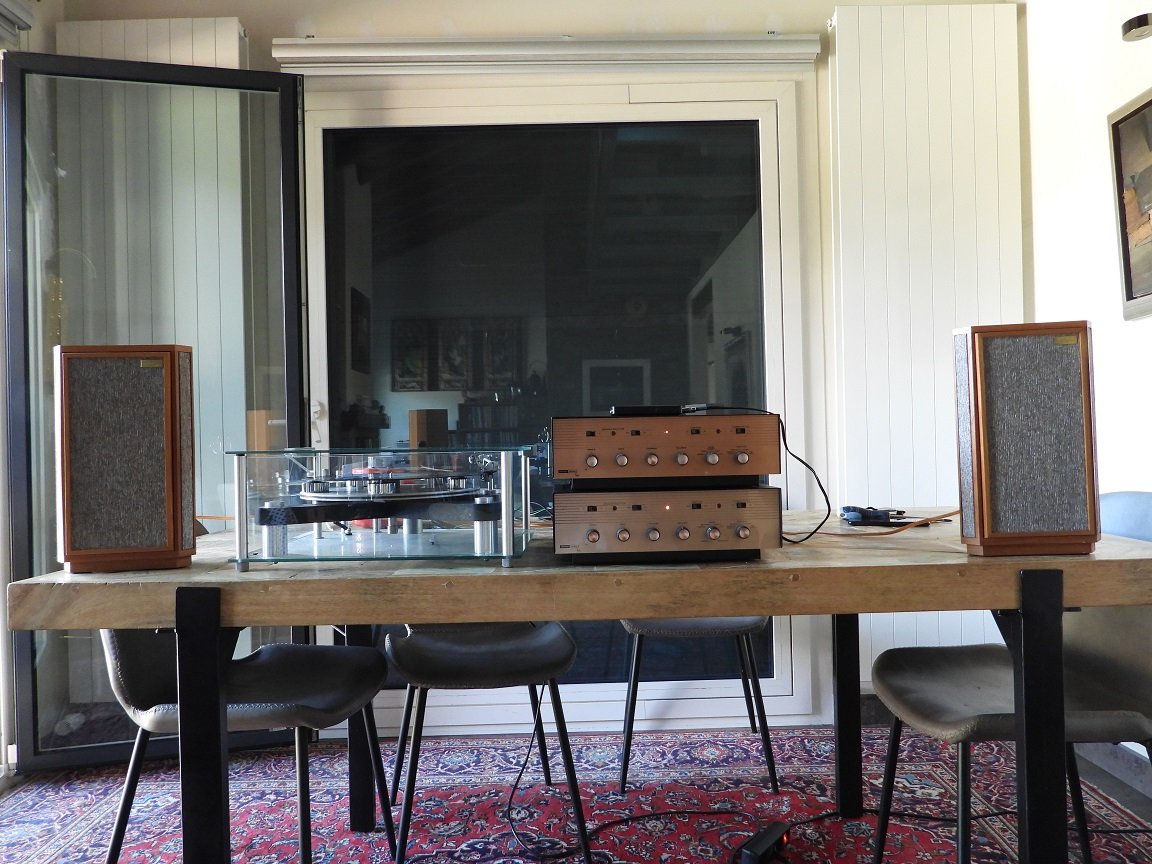

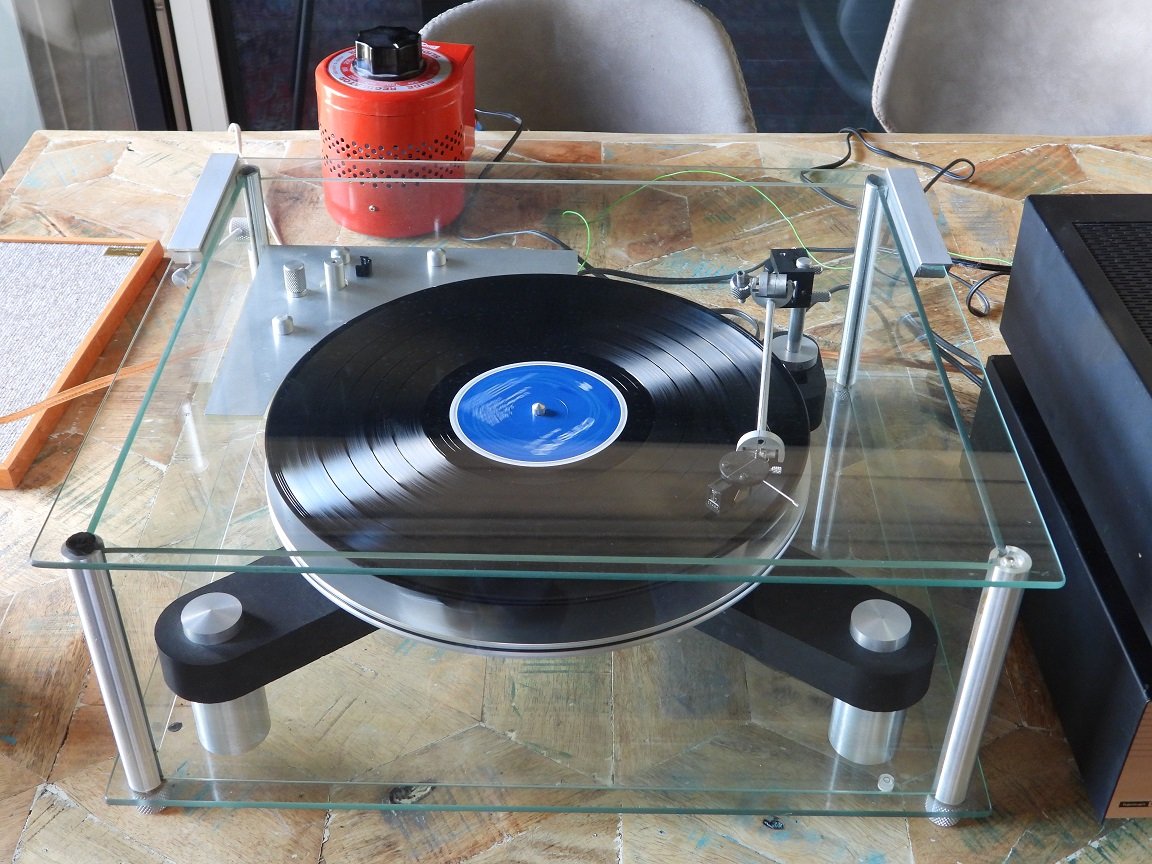

Pour le test, j'ai utilisé la platine Transcriptor Skeleton avec une cellule Grado Gold, mon lecteur Fio X3 (qui lit tous les formats, même la HD) qui a une sortie line derrière un DAC pas mal du tout et mes enceintes Tanoy Mini Autograph.

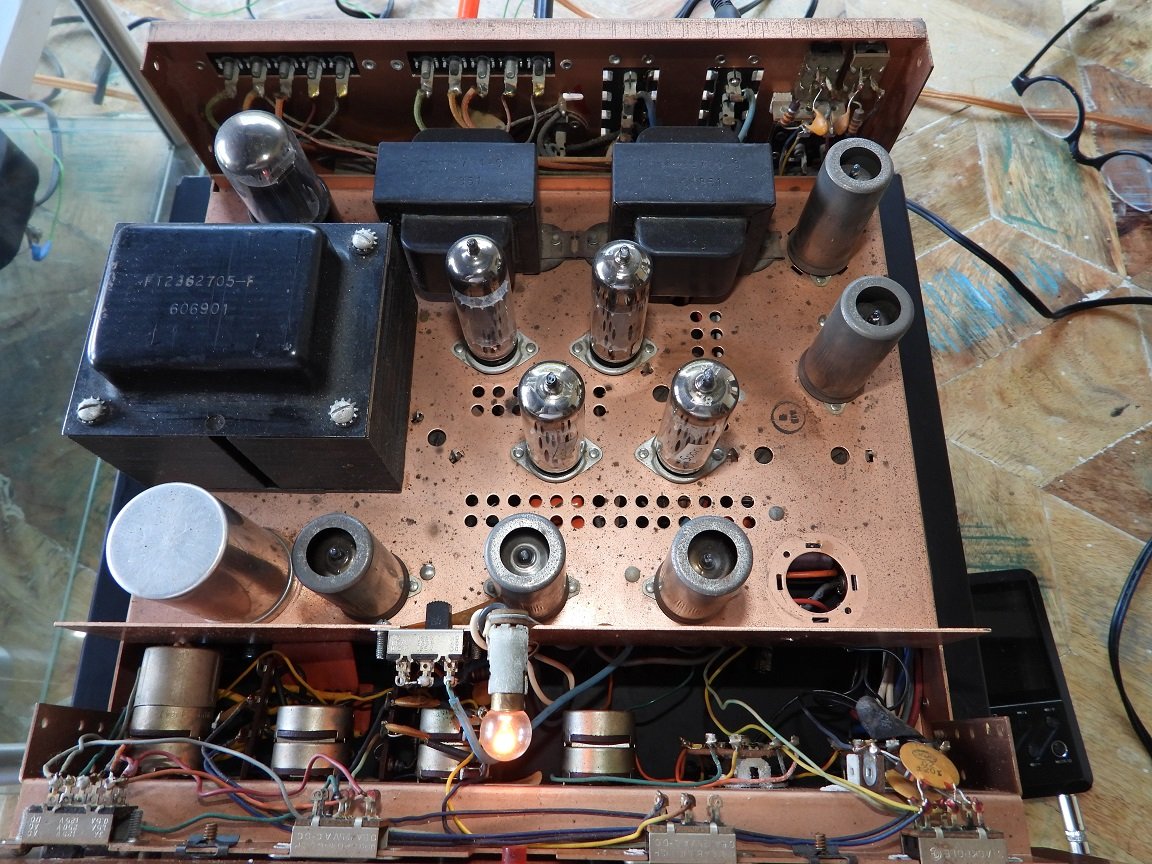

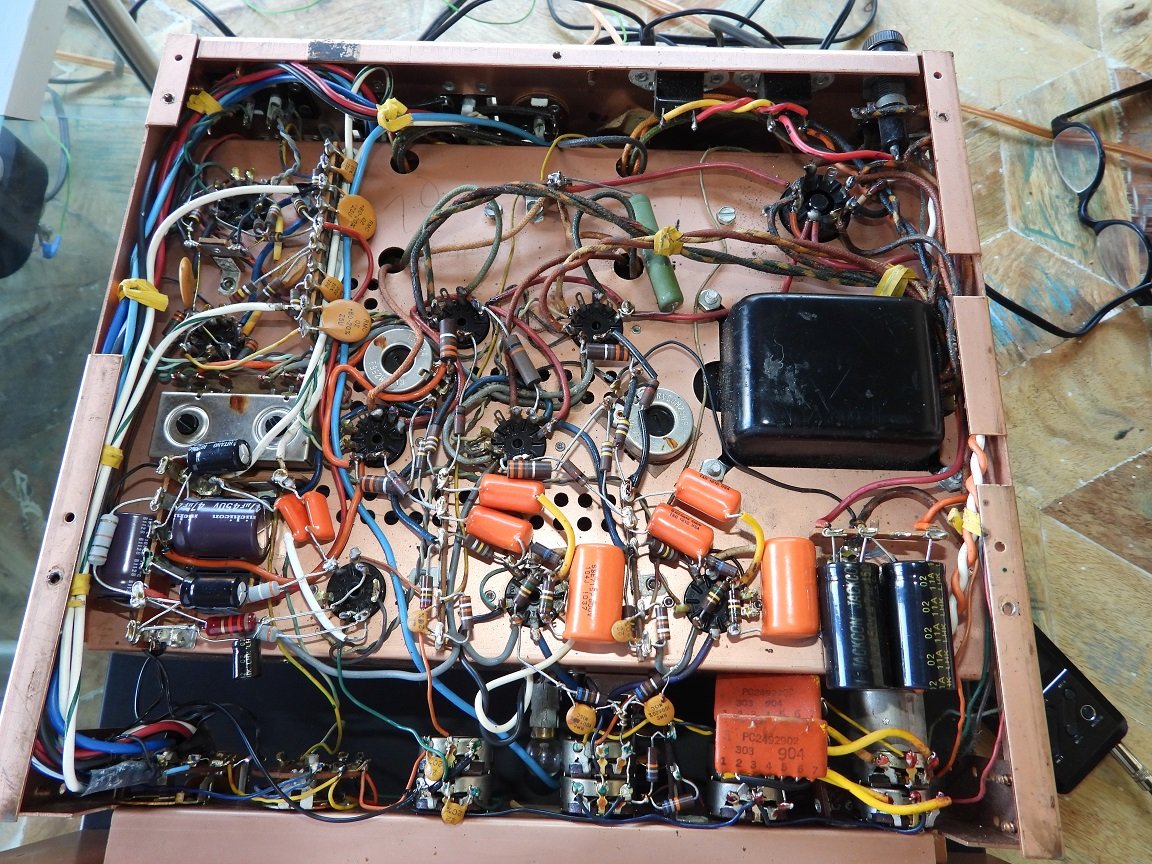

J'ai bien retrouvé le son de ces amplis qui m'ont toujours beaucoup plu. Ils produisent un son très clair, bien equilibré, avec beaucoup de détails (tubes EL84).
.
HK Trio A-224-1.JPG
HK Trio A-224-1.JPG (214.88 Kio) Vu 4270 fois
Transcriptor Skeleton.JPG
Transcriptor Skeleton.JPG (222.89 Kio) Vu 4270 fois
Lecteur Fio X3.JPG
Lecteur Fio X3.JPG (194.55 Kio) Vu 4270 fois
Tannoy Mini Autograph.JPG
Tannoy Mini Autograph.JPG (184.1 Kio) Vu 4270 fois
HK Trio A-224-2.JPG
HK Trio A-224-2.JPG (176.98 Kio) Vu 4270 fois
HK Trio A-224-3.JPG
HK Trio A-224-3.JPG (275.06 Kio) Vu 4270 fois
HK Trio A-224-4.JPG
HK Trio A-224-4.JPG (329.69 Kio) Vu 4270 fois
Serge

:cloche:
Avatar du membre
Bloomdido
Membre spécial
Messages : 81
Enregistré le : mer. 31 août 2022 19:12

Re: Harman-Kardon Trio A-224

Message par Bloomdido »

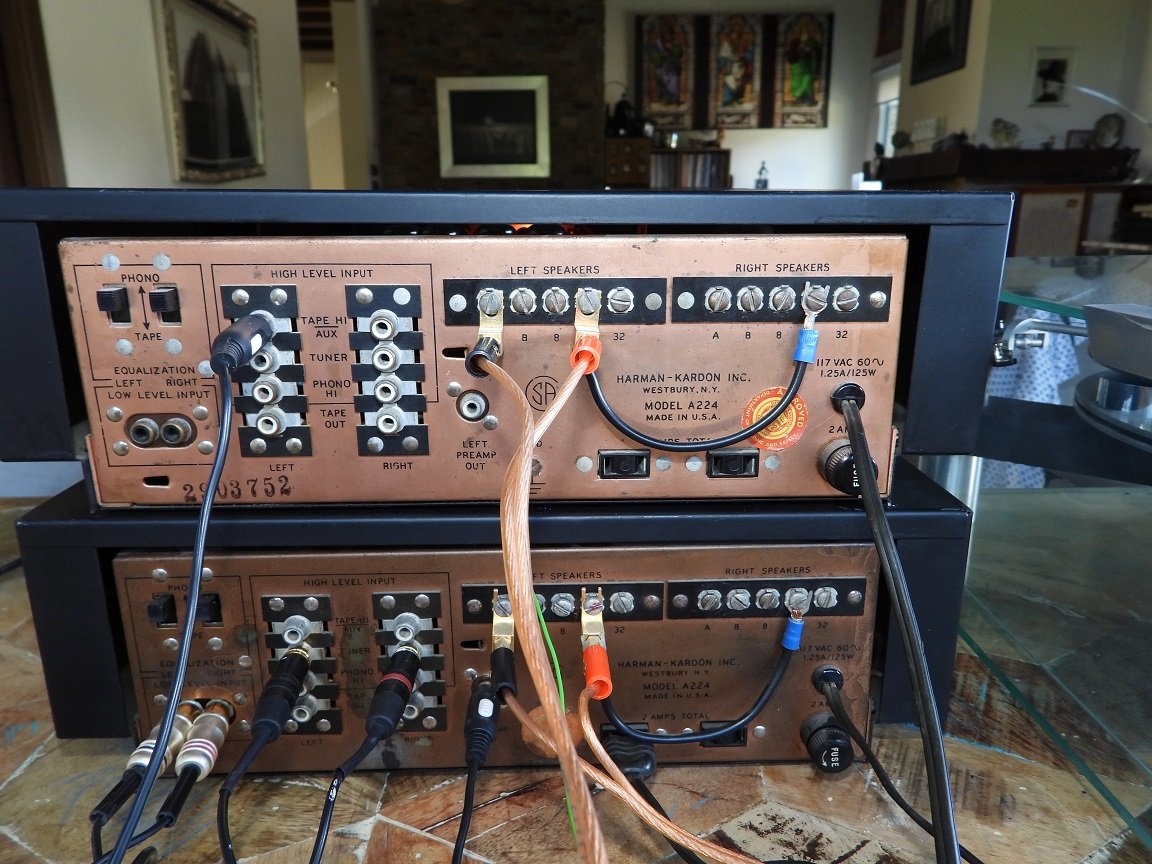

Photos des branchements pour les utiliser en mode "bridgés"

Les sorties enceintes droite et gauches 16 ohms sont reliées entre elles pour produire du 8 ohms.
.
HK Trio A-224-5.JPG
HK Trio A-224-5.JPG (227.83 Kio) Vu 4267 fois
.
Le premier ampli (maitre) est connecté au second depuis une sortie spéciale "left preamp out" (au centre de la photo) qui est branché sur l'entrée gauche AUX du second ampli (passif). L'ampli maitre est utilisé en mode Stéréo et l'ampli passif en mode mono.
.
HK Trio A-224-6.JPG
HK Trio A-224-6.JPG (245.92 Kio) Vu 4267 fois
.
Il faut aussi positionner un switch à l'intérieur de l'ampli qui a une position "parallel" (bridgé) et une position "separate" (stéréo)
.
HK Trio A-224-7.JPG
HK Trio A-224-7.JPG (159.95 Kio) Vu 4267 fois
Serge

:cloche:
Avatar du membre
Bloomdido
Membre spécial
Messages : 81
Enregistré le : mer. 31 août 2022 19:12

Re: Harman-Kardon Trio A-224

Message par Bloomdido »

Pub Trio A-224.jpg
Pub Trio A-224.jpg (154.49 Kio) Vu 4266 fois
Pub Trio A-224-2.jpg
Pub Trio A-224-2.jpg (94.58 Kio) Vu 4266 fois
Harman Kardon Trio A-224.jpg
Harman Kardon Trio A-224.jpg (175.94 Kio) Vu 4266 fois
Serge

:cloche:
