Sony APM-66ES

[chris]

Oui , il nous a scié le ....c.l

Maintenant savoir le temps que ça va tenir ..mais quel beau boulot ..

au moins 6 ans

[chris]

Beau travail , et ça marche :helloman:


j'ai aussi un HP du genre en moins bien (SONY APM ) vraiment plus petite , la suspension et tombé

[Charly]

Tu as une photo des filtres ?
Tu les a associé avec quel amplificateur ?

Je modifie légèrement le titre de ton sujet.

Oui j'ai vu ...

Une photo imparfaite du filtre : les mousses étaient un peu trop bien fixées et je n'ai pas voulu trop tirer dessus :


Ampli : mes deux amplis du salon peuvent alimenter ces enceintes via un boitier de commutation :
- Nikko NA-550
- Pioneer A-X450

Sources :
- CD Pioneer PD-Z74T
- MD Sharp MD-R2
- Tuner Technics ST-8011
- Platine disque Technics SL-5200 (par encore essayé avec ces APM)
- Creative Lab X-Fi HD USB pour la musique "virtuelle"

Charly

[Charly]

Beau travail , et ça marche :helloman:

j'ai aussi un HP du genre en moins bien (SONY APM ) vraiment plus petite , la suspension et tombé

Un seul HP ou la paire ? Si tu veux je t'en débarrasse ? :cpasmoi!:
Réf ? Photos ?

Et bien je dis BRAVO,
refaire des suspensions à base de peau de chamois, là
Et elles chantent comment ces SONY ?

Super ! Mais bon, je pars de loin, ce sont les meilleurs enceintes que j'ai jamais eu.
J'ai une paire de vieilles Beovox 5700 que je suis en train de revoir aussi, à suivre...

Charly

[LovelyRiver]

Salut,

3 mots : ma-gni-fique !

PS Intrigué par l'avatar d'où le réveil du post. J'ai eu des APM-22ES, je crois que je n'ai jamais entendu un grave aussi propre, ça tire tellement droit et profond que ça laissait pantois

[Lebonfoudu06]

Je possède 2 paires d'APM 66es! les même que vous les américaines et aussi une paire de 66es MK2 model europe, 3 paires de 22ES et une paire de 20es
Pour moi se sont de loin les meilleures enceintes aussi! un son claire! limite cristallin! un grave profond! une tenue en puissance exceptionnelle!!
Ca fait plaisir de voir qu'il y a des connaisseurs ici!

[Charly]

Bonsoir

Le site où la "recette" pour les suspensions était donnée a disparu. Je mets ici les copies d'écran que j'avais fait par sécurité.



Charly

[Charly]

Bonjour

Je reprends ce sujet pour ajouter quelques informations...

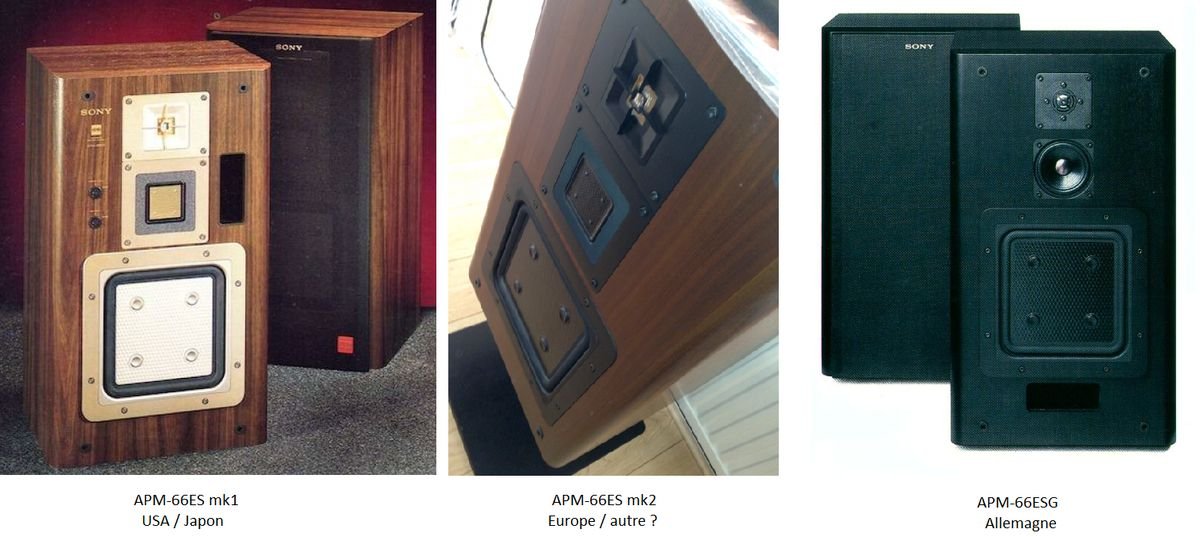

Ces enceintes existent en 3 versions, par ordre chronologique (et géographique d'une certaine manière):

• les américaines/japonaises, en bass-reflex, équipées de 3 HP plats, avec des potentiomètres de réglage des aigus et des medium,
• les européennes (ou MKII) gardent les HP des américaines, mais les enceintes sont closes et sans potentiomètre de réglage,
• les européennes "bis", sorties en 86/87, nommée 66ESG, à nouveau en bass-reflex, mais avec un HP conique classique pour le medium et un tweeter à dôme métallique en aluminium (et pas en Titane comme dans les 20ES). Ces versions ESG sont aussi légèrement plus petites et plus légères que les deux précédentes. Peut-on encore parler de la même enceinte ?


Les miennes sont les versions US, acquises avec les suspensions en poussière. A l'époque, impossible de retrouver ces suspensions dans le (e-)commerce. Et à l'époque, et le site SoundOddity n'existait pas encore, d'où mon bricolage décrit au début de ce sujet.

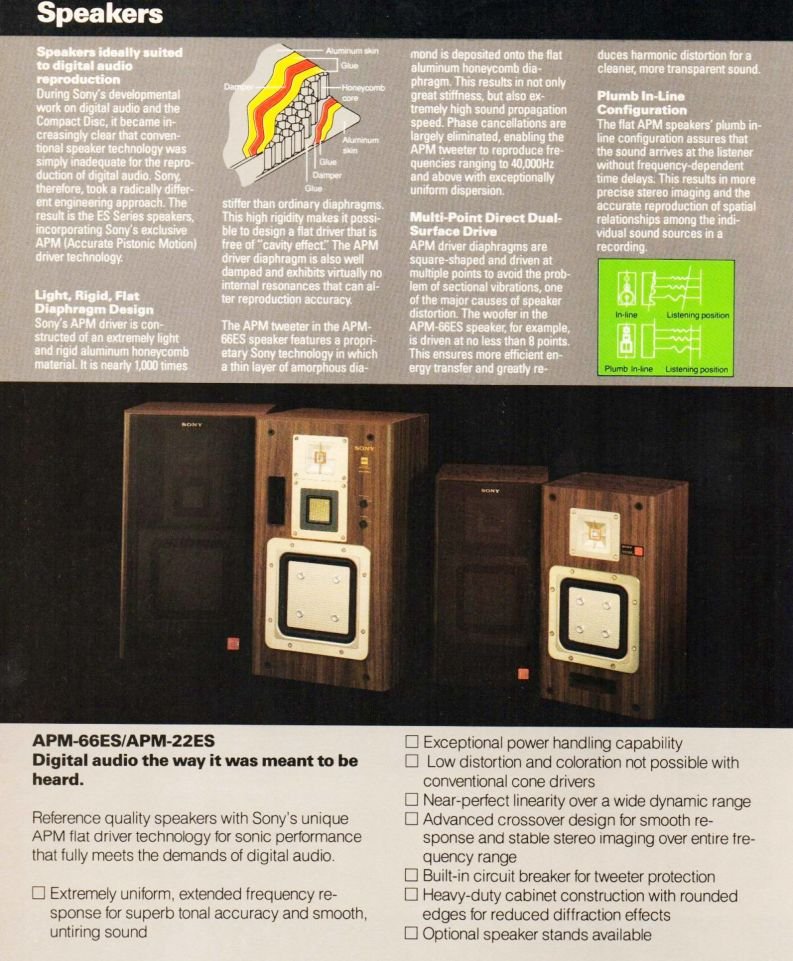

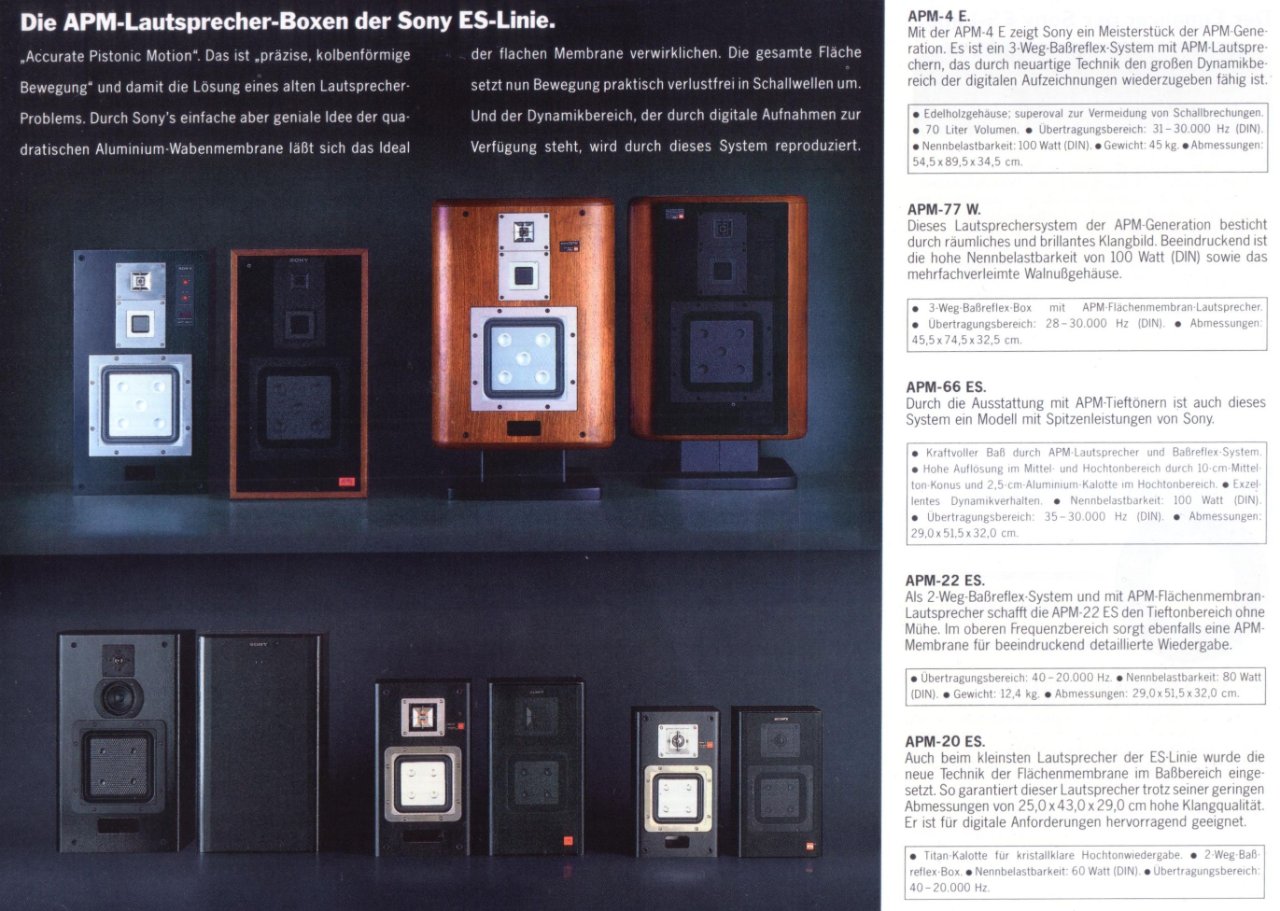

Voici deux brochures Sony de 1987, la première américaine, la seconde allemande, qui vous montreront les approches commerciales de Sony en fonction des pays :



Ces APM-4 qu'on voit sur le dernier document représente mon graal...

Voici les spécifications de mes enceintes, extraites des documentations US :

• Type : 3 voies bass-reflex
• boomer : APM carré 424 cm²
• medium : APM carré 48 cm²
• tweeter : APM carré 9 cm²
• Fréquences de coupure : 600 Hz, 4.5 kHz
• Impédance : 6 ohms
• Rendement : 89 dB/W/m
• Bande passante : 30 Hz - 30 kHz
• Puissance admissible : 100 W (200 W en crête)
• Dimensions (LxHxP) : 380x660x365 mm
• Volume : 56 L
• Poids : 26 kg

Les paires sont construites symétriques l'une par rapport à l'autre, avec l'évent qui change de coté. Une lettre R ou L est écrite derrière la caisse pour indiquer le côté de chaque enceinte.

Dans le cas précis des 66ES, les premières produites avaient les suspensions en mousse (polyuréthane ?), puis Sony changea la recette et utilisa du caoutchouc pour les dernières produites (à partir des n° de série 800440 pour les USA et 302600 pour les autres versions (Europe, etc...).

Je les utilise depuis plusieurs années maintenant avec grand plaisir sur tout type de musique (ou presque, je n'écoute pas tout non plus).
Les grandes orgues offrent toute leur richesse, des petites flûtes aux gros tubes du pédalier. Les ensembles acoustiques (jazz, musique de chambre, choeurs...) sont dans mon salon. Les grands ensembles orchestraux sont en revanche tributaire de l'enregistrement : cela peut être fantastique comme brouillon.
Et la pop/rock/electro rendent superbement aussi (Pink Floyd, Yello, Sting, ...).

Pas besoin d'un ampli musclé pour les faire bien changer, 40 ou 50 W suffisent allègrement. Je les au utilisées au début avec un Nikko NA-550, puis avec un Pioneer A-X450 et enfin depuis deux ans environ avec un Cochet AL-un-A, un peu plus puissant (75 W) qui donne il est vrai une amélioration.

Quelques photos supplémentaires (avec une APM-700 posée dessus) :






Merci de m'avoir lu.

Charly

[EDMONTUS]

Super ce post , un boulot de ouf et très belle enceintes.
Merci pour le partage Charly.

[Le saint]

Merci , c'est une découverte pour moi.
Sony me faisait réver à l'époque, et aujourd'hui encore c'est une marque qui représente quelque chose de fort dans ses productions passées.
Maintenant je pense que d'autres marques ont la faveur du public mais pour d'autres raisons (Apple Samsung etc.) , personnellement je ne rêve absolument pas devant le dernier téléphone ou la dernière tablette...c'est ça être quinqua
