Pré-ampli RIAA "Le Pacific" 2SK170

[Unic]

Je suis partant, JF !

Montage du preamp fini.
Pas le courage d'essayer ce soir, je ferai ça demain.
Je mettrai aussi, quelques photo du montages. Il est dans un petit boitier et de l'alim est nue, elle restera au sol.

[6336A]

OK !

[penfall]

Avec le CI ça sera beaucoup plus facile. Le seul problème est qu'il faut que cette alim se comporte correctement et ne soit pas ridicule en comparaison avec les batteries...

Et tout en maîtrisant les coûts...
On ouvre un sujet dédié à cette alim. de course ?

[Unic]

Photos avant essai, au cas o% tout partirai en fumée.
.
La planche recevant condensateurs et batteries est provisoire.
Dans un premier temps, 2 x 7Ah sont en place, je passerai au 12Ah si aucun problème n'est constaté.
Gros interrupteur On/Off pour être manipuler au pied.
.


.
Isolation des cosses au-dessus des condos par une durite caoutchouc fendue sur toute sa longueur.
Sommaire, provisoire mais sécurisant.
.


.

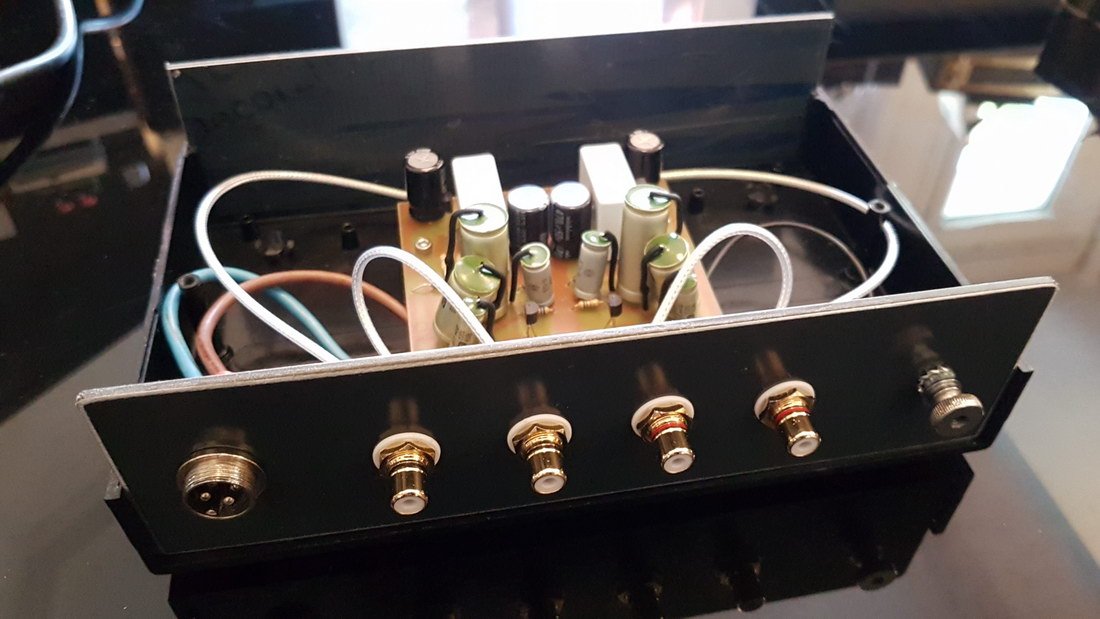

Préampli installé dans un boitier plastique que j'avais dans mon fourbi.
.




.
Le négatif de l'alim est soudé en partie centrale du plan de masse du PCB.
Idem le "ground" est relié à ce plan de masse au niveau de la vis centrale avant.
en cas de remplacement de boitier par un exemplaire métallique, cette vis, le mettra à la masse.

[Unic]

Les câblages des entrées sur la carte ne me plaisaient pas, je les ai refait ce matin.
J'en profite pour vous montrer l'envers du décor.
.


[Unic]

Branchement à blanc effectué.
Contrôle de la tension dans les cinch RCA : 0,00V ça semble bon pour un branchement sur le système.

[6336A]

Feu de toutes les pièces ! Boum, c'est parti !
1er relevé de tensions aux bornes de chaque 47 ohm. Combien as-tu ?

[6336A]

Avec le CI ça sera beaucoup plus facile. Le seul problème est qu'il faut que cette alim se comporte correctement et ne soit pas ridicule en comparaison avec les batteries...

Et tout en maîtrisant les coûts...
On ouvre un sujet dédié à cette alim. de course ?

Il est évident que si cette alimentation se compose d'un transfo de 200VA et de 4 condensateurs de 500 000µF chacun, ça ne vaut pas le coup.
Le but est bien de faire quelque chose de raisonnable quand au volume, ainsi que celui du portefeuille.

[Unic]

1er relevé de tensions aux bornes de chaque 47 ohm. Combien as-tu ?

0,00 Vdc.

[6336A]

Pas normal. Les fet ne sont pas polarisés... tu dois trouver quelque-chose comme 120 ou 150mV.
