Concertone AS1000

[LeTOF]

Bonsoir à tous ,

Alors , J'ai avancé dessus et je me suis occupé des chimiques collés , c'est pas parfait mais c'est plus propres et bien fonctionnel ...

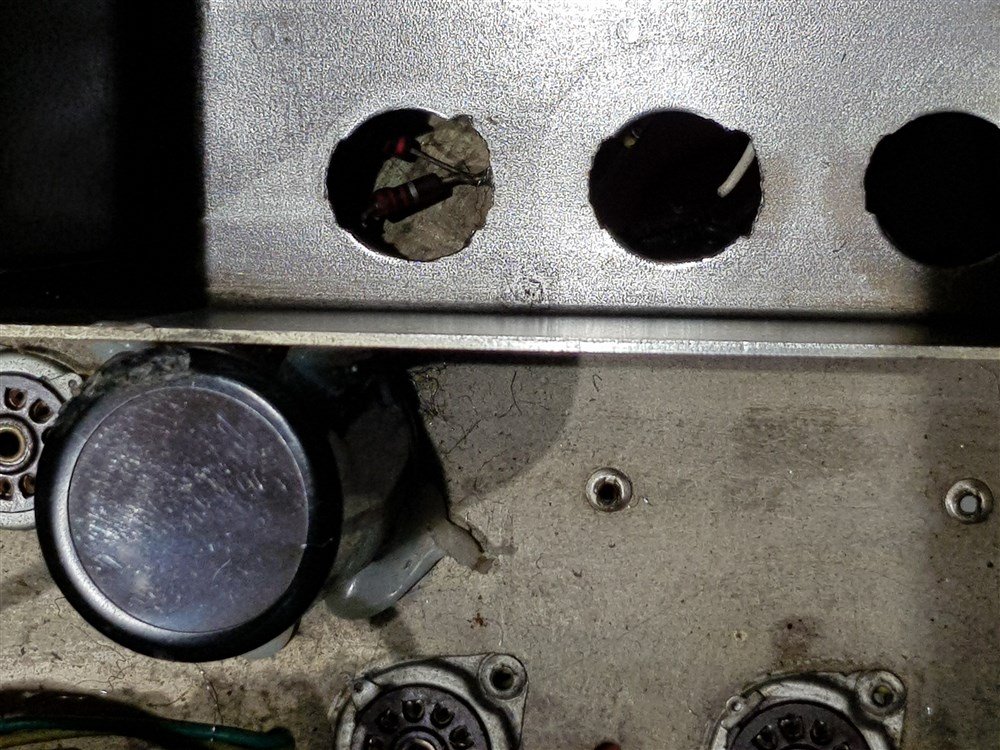

Petit nettoyage le temps qu'il n'y avait rien .. On voit bien "avant après"


De dessus ça donne ça ....


En dessous , ça donne ça , me suis servi d'une barette à cosse pour fixer ce qui aurait du être fixé sur les pattes des condos.

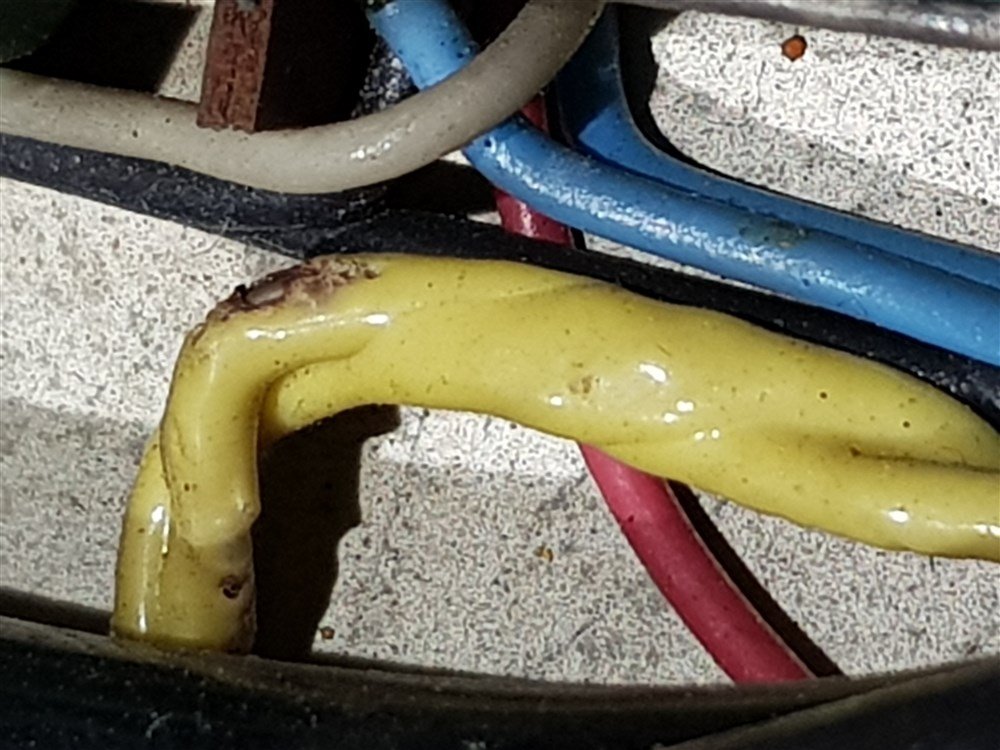

En observant bien , j'ai également trouvé un autre problème les fils du chauffage des ecc85 avaient eu un gros coup de chauffe à tel point que les fils avaient commencer à fondre ...


Le cable du témoin de mise en route a eu le même sort ...


Voila pour ce soir ....
J'oubliais , premier essai au variac et il tourne ... C'était juste histoire de voir ce que ça donnait niveau transfos , et c'est good !!
La suite au prochain épisode !!

[LeTOF]

Bonsoir à tous ,

J'ai avancé sur plusieurs points , sur les potentiomètres , démontage et nettoyage de ceux du système tonematic et remplacement de celui de la balance et de celui du volume par un atténuateur à résistance 100k . Changement du type de polarisation sur les tubes de puissance (Merci Michel!!) et aussi sur le visuel , nettoyage en profondeur , peinture sur les transfos et vernis sur le reste histoire que la tôle ne s'oxyde plus.
Je suis toujours en attente de quelques condos de liaison et je vais m'atteler à la partie connectique HP ....
J'essaye au maximum de conserver les résistances d'origines pour faire une comparaison , mais c'est réellement délicat avec des écarts d'au moins 20% par rapport à ce qu'elles devraient faire , j'ai même trouvé un styroflex de 4.3nf qui à la mesure en faisait 17nf ......Surement pas le top des composant de l'époque !!!!

En tout cas , ça y va tout doucement !!

L'avant ...


Pendant...


L'après ... Les patins en feutres avaient à peu près le bon diamètre pour éviter que le vernis en aérosol rentre dans le socket..


A+

[Vinc]

Tress belle la peinture sur les transfo, c'est la même que sur les saladier des d130 ?

[LeTOF]

Tress belle la peinture sur les transfo, c'est la même que sur les saladier des d130 ?

Salut Vinc ,

Non , c'est juste à la bombe noir métal et vernis en finition...
La lumière n'est pas top dans l'atelier , c'est bien mieux au grand jour ...

[Yves]

Bonsoir.

Belle restauration, ça prend une belle tournure st'affaire là. J'ai fait pareil avec un AD pour pas tout démonter (pour une fois ).

[LeTOF]

Bonsoir.

Belle restauration, ça prend une belle tournure st'affaire là. J'ai fait pareil avec un AD pour pas tout démonter (pour une fois ).

Bonsoir Yves ,

Merci !! Je ne me sent pas capable de tout démonter comme tu peux le faire sur tes présentations , un jour peut être mais ça n'est pas pour maintenant !!!

[Kikook]

Bonsoir.

Belle restauration, ça prend une belle tournure st'affaire là. J'ai fait pareil avec un AD pour pas tout démonter (pour une fois ).

Impossible, Yves a du se faire voler son compte sur le forum

[phil du 95]

Bah alors , si Yves ne démonte pas tout ....... Je suis sur le c.l !!

[hoplat]

Bah alors , si Yves ne démonte pas tout ....... Je suis sur le c.l !!

Dans quel monde vit-on, tout fout le camp Mme Michu

JL

[michel29]

les résistances RTC (les beiges) avaient dévié ?
je vois des couche-metal à la place

remplace toutes les résistances marron mat aux allures d'agglo-carbone
ce sont des bouses ( elles en ont la couleur)
la majorité de celles que j'ai croisé avaient viré
croisées sur Concertone AS300 et Scientelec

que reprochais-tu aux condos Capamyl ?
douteux?
malgré que çà soit du MKT du même genre que les "tropical-fish" Philips

je vois des Wima à la place derrière le "tone-matic"
