Bonjour à Kikook et tous et toutes!

Je reprends donc le sujet.

Pour réaliser vous-même vos résistances graphite haut de gamme pour un coût très limité avec une précision impressionnante, voici une nouvelle manière de faire. Cette méthode est bien plus performante et pratique, que le "crayon", et accessible à tous.

Elle peut certainement être améliorée, à vos Mines!!! Mine de rien

Ce procédé permet aussi de faire à la demande la valeur exacte souhaitée ce qui évite d'avoir plusieurs résistances soudés entre elles pour la valeur voulu...

Le grand principe c'est d'utiliser du fil de soudure avec de l'argent, ou argent+ or ou fil d'argent pour se rapprocher de grande marque comme Duelund ou Lefson( Marque Française), spécialisées dans la conception des résistances graphite audiophile.
http://duelundaudio.com/resistors/
http://www.lefson.com/fr/resistor_fr.php

Je pratique depuis plus d'une année sans aucun souci sur mes enceintes DIY.

Le nécessaire: A la photo, il faudra rajouter de la soudure argent/or et du fil d'argent de Ø 1 mm

Le nécessaire et deux exemples de résistances.JPG (59.22 Kio) Vu 9524 fois

Le top de la résistance DIY! La méthode en photo:

Mesure pour couper la mine.JPG (103.86 Kio) Vu 9510 fois

Pour torsader prendre une mine de même Ø.JPG (99.88 Kio) Vu 9522 fois

Mine de crayon Faber-Castell 4 B / Ø 3.15 mm

Etape 2 la torsade.JPG (96.86 Kio) Vu 9516 fois

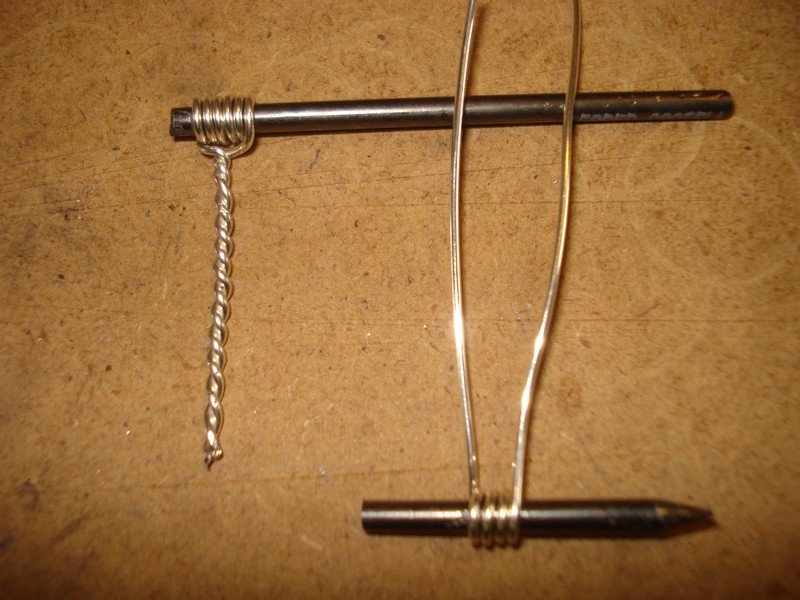

Il ne faut pas avoir de gros doigt!.JPG (95.51 Kio) Vu 9522 fois

1 2 3 Partez!.JPG (102.72 Kio) Vu 9522 fois

Il faut être délicat pendant le serrage de la torsade, serrer mais pas trop, le risque étant l'éclatement de la mine sous la pression du fil torsadé...

Faire translater pour la bonne valeur, avant de torsader avec une pince..JPG (101.95 Kio) Vu 9504 fois

Une petite mesure pour vérifier si je suis dans les clous. Sachant que résistance résiduelle de mon multimètre est d'environ 0,3 Ohm.
La valeur souhaitée étant de 1 Ohm, donc une valeur vers 0,9/1 Ohm. Il est toujours possible de limer un peu le graphite pour augmenter légèrement la valeur.

Presque parfait pour une première visé 1.3 OHM.JPG (97.76 Kio) Vu 9515 fois

[Berlioz]

La suite, La soudure et le moulage:


Pour optimiser le contact entre l'argent et le graphite soudure argent/or sur la torsade.
Le "fil torsadé" cela s'appelle aussi le wrapping, je ne connaissais pas ce terme (merci Banzai), l'explication ici: https://fr.wikipedia.org/wiki/Wrapper_% ... ronique%29

Soudure Argent-Or.JPG (86.74 Kio) Vu 9499 fois

Une soudure bien liquide va partout!

Bien faire chauffer la soudure..JPG (101.89 Kio) Vu 9497 fois

La soudure Argent/Or appliqué partout!

C'est tout bon.JPG (95.98 Kio) Vu 9497 fois

Le moulage:

On pose.JPG (100.86 Kio) Vu 9490 fois

Pose de la mine dans le moule à kapla . Très intéressant car vous pouvez régler comme vous le souhaitez la longueur! Rien de plus simple pour démouler.
La colle chaude est coulée dans le papier bristol blanc qui a été plie grâce a une boite de mine critérium Bic!
Rien n'empêche de couler une résine ou autres. j'avais même pensé à du plâtre "Molda" pour une meilleure dissipation de la chaleur.

On rempli bien de colle chaude.JPG (94.18 Kio) Vu 9488 fois

Un démoulage ultra simple et c'est fini..JPG (33.1 Kio) Vu 9487 fois

Une fois moulé l'ensemble est très rigide.
La colle thermofusible a une température au minimum de 105 degrés en utilisation.
Je n'ai aucune idée de la température d'une résistance Audio en fonctionnement sur un filtre d'enceinte.

Ce type de résistance DIY ne doit pas être utilisé en SONO... Il est bon de le préciser.

Résistances valeurs finale 0.8-0.9 Ohm en tenant compte de la résistivité du multimètre.JPG (65.48 Kio) Vu 9486 fois

Je ferai un petit CR pour comparer si il y a une différence notable, pour mon oreille, avec ces nouvelles résistances Fil d'argent/graphite et fil de soudure Argent-Or/Graphite qui tournent en ce moment...

Heureux d'être a nouveau sur AV!

[Berlioz]

Je ferai un petit CR pour comparer si il y a une différence notable, pour mon oreille, avec ces nouvelles résistances Fil d'argent/graphite et fil de soudure Argent-Or/Graphite qui tournent en ce moment...

Voici le mini CR d'écoute et mes impressions auditives. Il n'y aura pas de comparatif avec mesures au micro, car trop de changements sur le DIY et donc pas de possibilité de faire un avant/après qui soit un minimum fiable.

Ecoute faite sans corrections, comme par exemple un equalizer...

Premier point les premières heures d'écoutes franchement très déçu et bof, sur tous les styles de musique. J'ai trouvé le son éteint. Plus que perplexe sachant que les fabricants indiquent un rodage très long 80 heures!

"J'ai attendu attendu avec mon petit bouquet d'églantines la haut sur la colline."

L'amélioration est venu très doucement et aujourd'hui si je me fie a mémoire ce qui est très subjectif, c'est plus précis détaillé avec une très belle transparence. Les voix sont peut-être moins en avant.
Il y en a plus sur les cymbales et elles sont plus présentes. Les aiguës ont gagné en finesse globalement.
A comparer avec les fils de soudures argent et la mine graphite "Bic", la différence de qualité d'écoute n'est pas flagrante.

Ce qui est évident c'est le temps de rodage, avec du fil de soudure cela vient très vite au bout de quelques heures, contre largement plus de 50 heures, avec du fil d'argent et des mines graphite Faber Castell.

Donc oui a mon écoute c'est mieux avec du fil d'argent et des mines Faber Castell.
Mais rapport qualité prix, avec les fils de soudure "argent" et les mines graphite de marque commune c'est très qualitatif aussi.

Ce constat est bien sur valable uniquement pour ma fabrication et mon expérimentation. Sur un système audio plus performant il y a des chances que cela soit très différent. A vos mines! Mines De Rien

[lulrik]

Merci pour t'es retours

[Dadatimi]

Objectivement, ce type de résistance est ce qu'il y a de pire sur plan de la distorsion ( valeur qui bouge avec la tension appliquée ) et comme c'est une disto symétrique = harmoniques impaires

[Berlioz]

Objectivement, ce type de résistance est ce qu'il y a de pire sur plan de la distorsion ( valeur qui bouge avec la tension appliquée ) et comme c'est une disto symétrique = harmoniques impaires

Je ne peux rien dire là-dessus cela me dépasse complètement techniquement.
Pour moi c'est meilleur que des Mundorfs M-résist ou des céramiques. Mais ce n'est que mon oreille et celles de quelques autres et donc pas objectif. Je n'ai pas ressenti de distorsion gênante a l'écoute.

C'est une méthode "pratique" pour ce fabriquer des résistances a la valeur exacte voulue cela évite de multiples combinaisons de résistances soudés les unes aux autres... Surtout et c'est essentiel, c'est très amusant à faire!
L'idéal étant de se payer celles des fabricants (en graphite) qui sont très très chère...
