The Fisher MPX-125

[dd83]

Bon suite à l'engouement du quizz.......

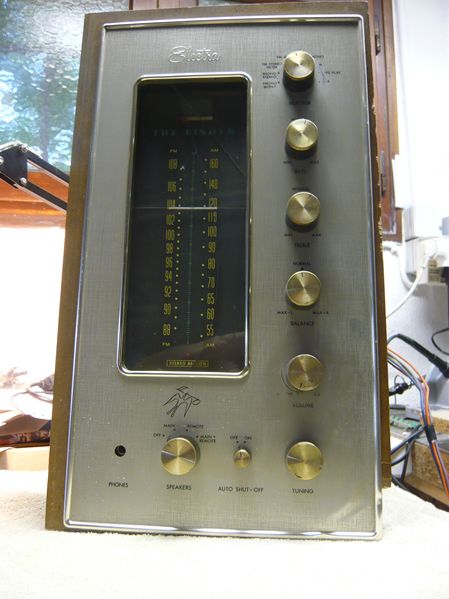

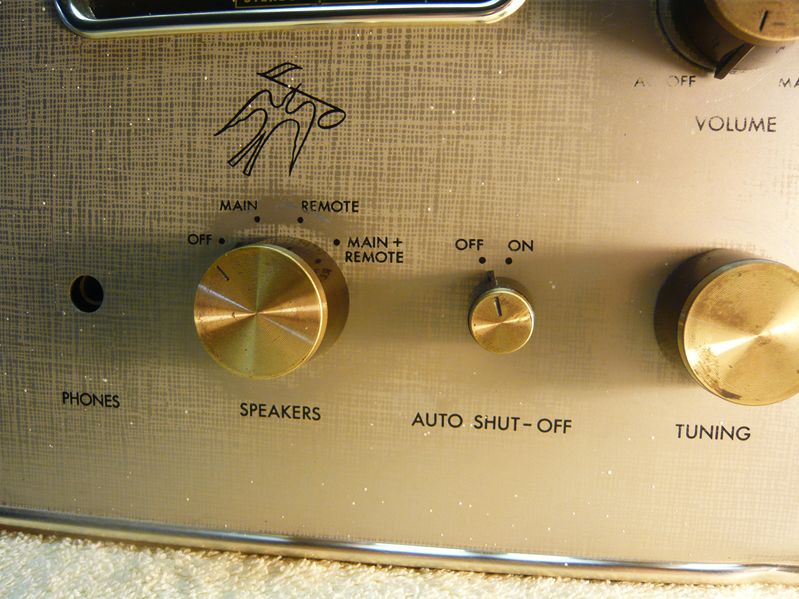

Mon 1er tube vraiment vintage,un préampli-tuner Fisher "Electra",qui comme vous le devinez s'encastrait dans un meuble .

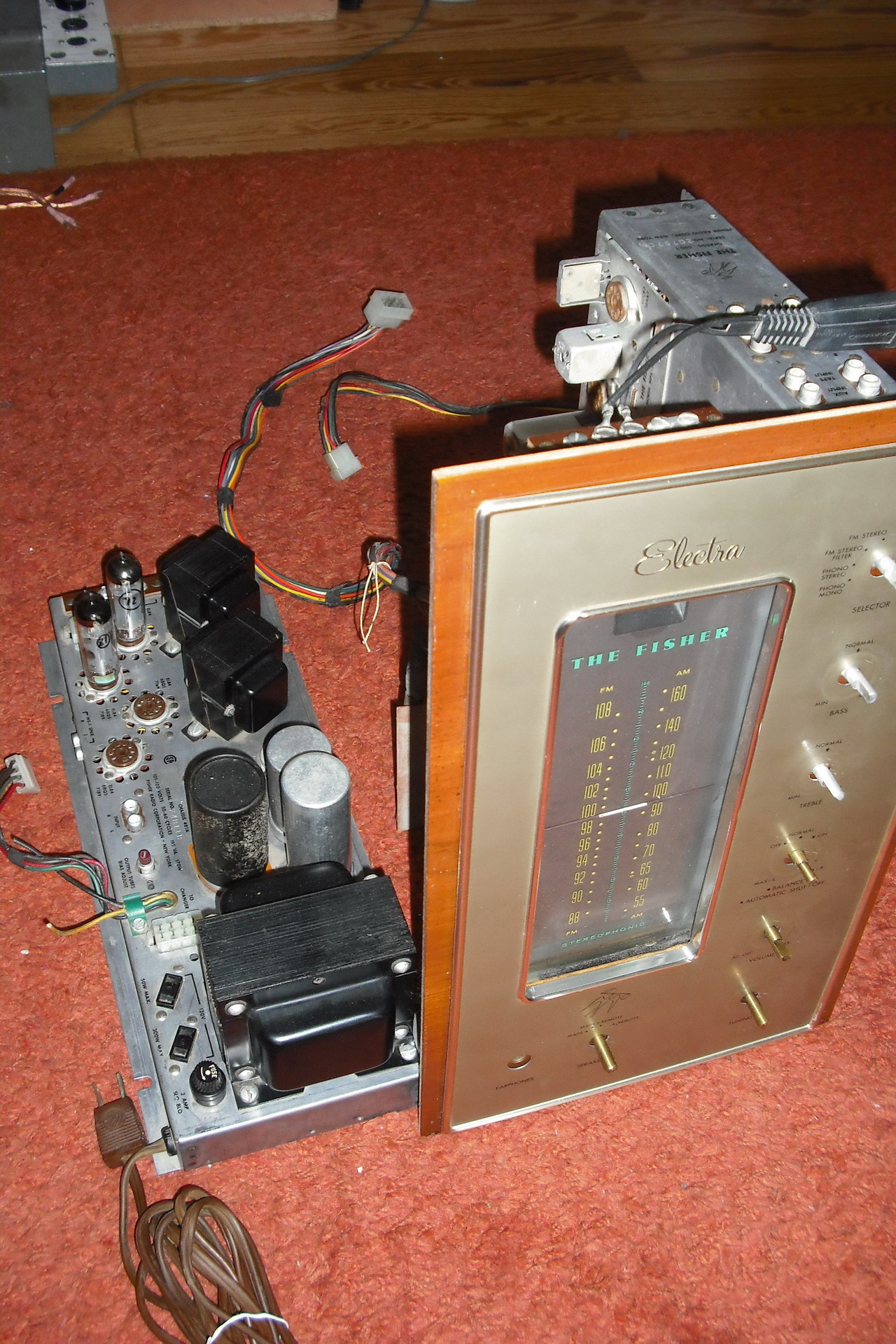

(Photo Audiokarma)
Malheureusement je n'ai ni le meuble , ni l'ampli de puissance,dommage surtout pour l'ampli
Année de production 1965 environ.


Hélas il n'est pas prêt de chanter.......

[megaoctet]

Hélas il n'est pas prêt de chanter.......

Pas grave...le quizz était super sympa même si je n'ai pas participé

Et puis...ça fait un appareil de plus qui ne finit pas à la poubelle

[dd83]

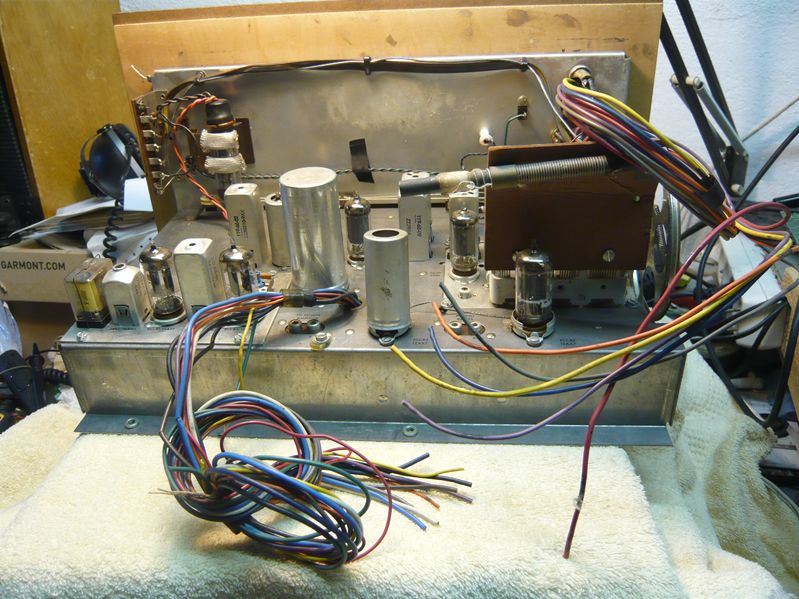

Des tubes classiques : 12AX7,puis des moins connus (pour ma part)6BA6(EF93),6AQ8(ECC85),6BE6(EK90),6HS6...
Visuellement ils paraissent en état,c'est tout ce qu'il m'est possible actuellement....
Dans l'ordre,je recherche le schéma,surtout pour l'alim....(qui vient de l'ampli de puissance) et tester ,voire remplacer le condo principal avec ses 5 ou 6 valeurs...
Donc j'attends beaucoup de la part de "trappus" du fofo,sinon .....

[deuvin]

bonjour,
j'ai vendu le meme il y a peu de temps.
j'ai les schemas format papier chez moi mais je n'y suis pas (hospitalisé d'urgence)
si personne ne l'a, le temps de les scanner je les mettrai en ligne dès mon retour.
semaine prochaine sans doute..

voila


[dd83]

Grand merci à toi,tu me sauves.....
Je te souhaite un prompt rétablissement.
Finalement Castres mérite bien son bouclier .......

[deuvin]

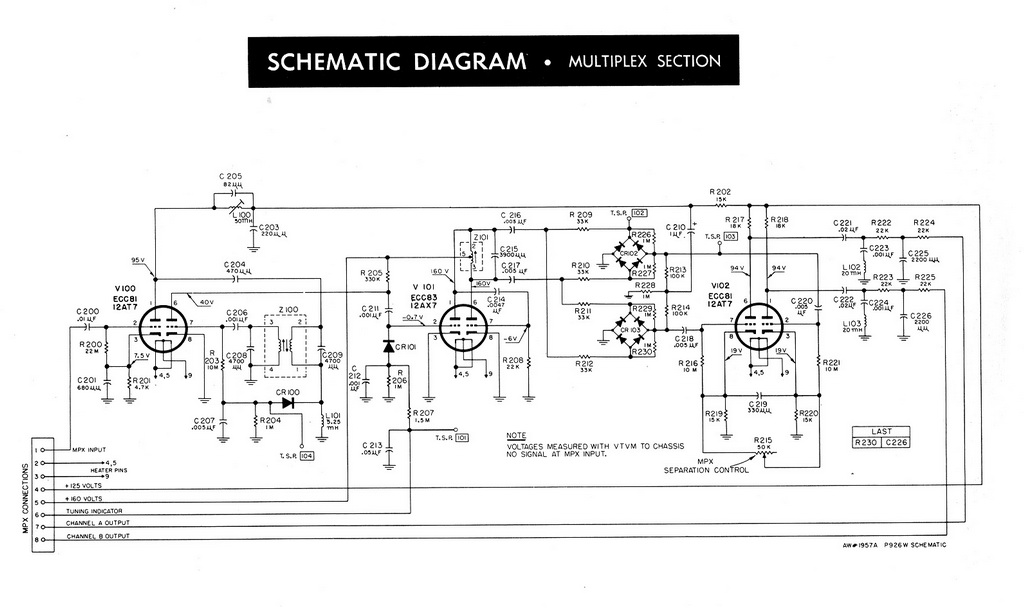

avec un peu de retard du a une aggravation temporaire (nosocomiale) je joins les scans.
Ce n'est pas exactement le meme modele mais si ça peut servir.

ELECTRA_FISHER_sed_1050_fisher_e49_electra_vii.pdf

(447.77 Kio) Téléchargé 818 fois

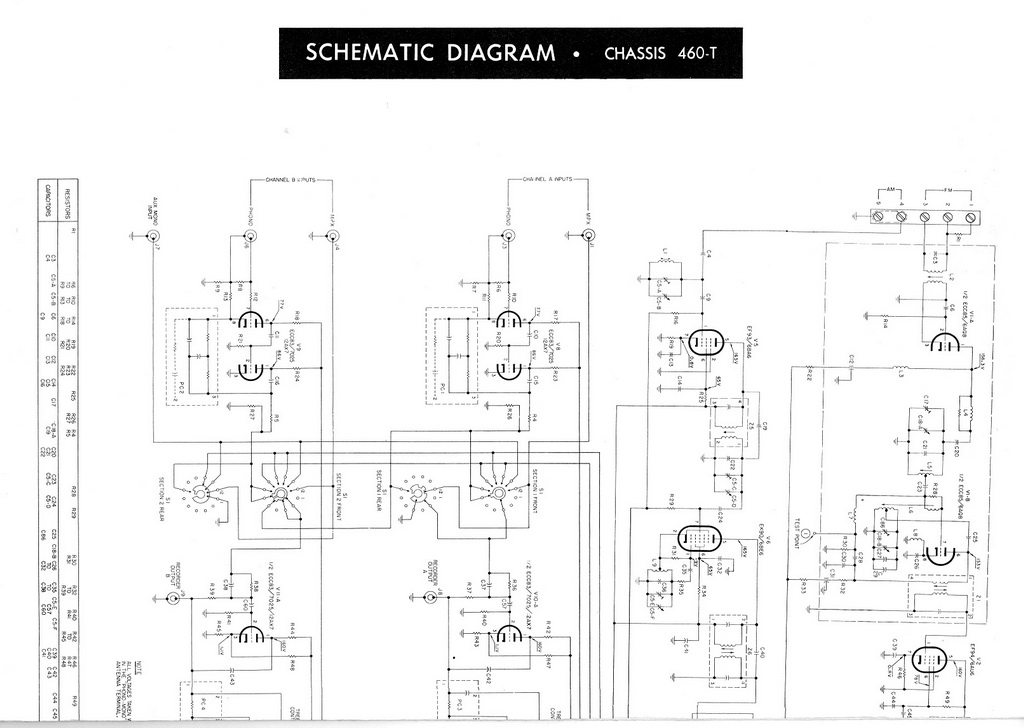

custom electra VII e49 schematic.jpg (382.36 Kio) Vu 4090 fois

[dd83]

Ami,je met tout ça en lieu sûr.
Remets toi bien et rejoins nous vite.
@micalement. Dédé.

[capricorne]

Un grand à toi pour cette doc , Deuvin .

Repose toi et reviens nous en pleine forme .

[Chambi95]

Ah oui prompt rétablissement !

Et sinon pour ce module The Fisher, la platine Elac est également une très bonne machine !

[Berurier]

DD,
Faut tout donner sur cette réparation
Il est trop beau pour le laisser en l"état !
