Enceintes 3 voies Celestion et Beyma

Fabrication maison, à base de jus de passion.
Répondre
Padawan
Super membre
Messages : 778
Enregistré le : ven. 18 juil. 2014 11:40
Localisation : Grenoble

Re: Enceintes 3 voies Celestion et Beyma

Message par Padawan »

Jolie boulot Vincent !! Félicitations et courage pour la suite !! Je continue de te lire avec plaisir !! ;)
Modifié en dernier par Padawan le dim. 16 févr. 2020 20:42, modifié 1 fois.

Avatar du membre
6336A
Membre éminent
Messages : 1049
Enregistré le : mer. 27 févr. 2019 09:20

Re: Enceintes 3 voies Celestion et Beyma

Message par 6336A »

Je n'ai pas mesurer l'impédance, je prend juste un ohm-mètre au cul du filtre passe-bas ?
Nan, il faudrait que tu mesures la courbe d'impédance en fonction de la fréquence, afin de voir précisément comment se comporte la charge bass reflex et l'évent. Ton logiciel de mesure ne le fait pas ?
NAN !
Jean-François Robert

Avatar du membre
m3uh04
Membre honoraire
Messages : 449
Enregistré le : mar. 5 juil. 2016 15:45
Localisation : Par là ... (13 ou 04)

Re: Enceintes 3 voies Celestion et Beyma

Message par m3uh04 »

Hélas non, mon logiciel ne le fait pas. C'est REW il ne fait que des graphiques comme celui d'avant.
Il y a quelques temps j'avais emprunté un DATS de chez Dayton Audio pour mesurer les paramétres T&S des HP. Mais je l'ai rendu depuis.

Edit : Après quelques recherches sur le net, c'est apparemment possible de mesurer l'impédance en fonction de la fréquence avec le logiciel REW.
https://www.roomeqwizard.com/help/help_ ... ement.html
Il suffit de bricoler un câble qui va bien avec une résistance de référence notée Rsense dans le lien ci-dessus.
Je vais essayer de bricoler ça ce soir. Mais je crois que je n'ai pas assez de petits connecteurs jack/RCA/etc pour faire le câble en question :spamafote: .
Vincent

"La bonne taille c'est quand les pieds touchent par terre" Coluche

Du coup c'est valable pour des enceintes ?

Avatar du membre
m3uh04
Membre honoraire
Messages : 449
Enregistré le : mar. 5 juil. 2016 15:45
Localisation : Par là ... (13 ou 04)

Re: Enceintes 3 voies Celestion et Beyma

Message par m3uh04 »

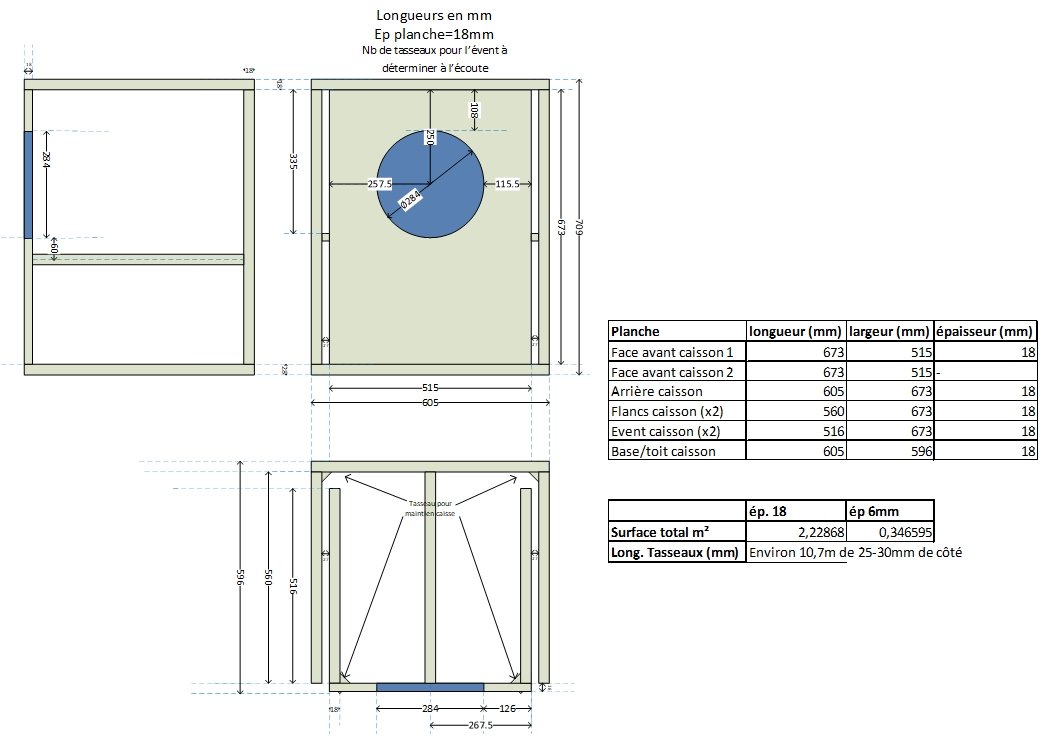

Je met les plans et schéma de montage au cas où quelqu'un ai envie de monter cette enceinte.
Plan ep18.jpg
Plan ep18.jpg (85.98 Kio) Vu 1506 fois
Montage ep18.jpg
Montage ep18.jpg (92.46 Kio) Vu 1506 fois
onken celestion t1600.pdf
(71.91 Kio) Téléchargé 83 fois
Vincent

"La bonne taille c'est quand les pieds touchent par terre" Coluche

Du coup c'est valable pour des enceintes ?

Avatar du membre
Georges de Villette
Membre honoraire
Messages : 196
Enregistré le : mar. 26 mars 2013 20:59
Localisation : Villette d'Anthon ( nord isère )

Re: Enceintes 3 voies Celestion et Beyma

Message par Georges de Villette »

Merci pour le partage !
C'est mis dans un coin au chaud !
Des fois que je me sente l'âme d'un menuisier !!!!! ;)

Avatar du membre
m3uh04
Membre honoraire
Messages : 449
Enregistré le : mar. 5 juil. 2016 15:45
Localisation : Par là ... (13 ou 04)

Re: Enceintes 3 voies Celestion et Beyma

Message par m3uh04 »

:hello: ,
J'ai réaliser le petit montage indiqué sur le site de REW :

Voici ce que cela donne :
0 tasseaux.jpg
0 tasseaux.jpg (68.92 Kio) Vu 1454 fois
8 tasseaux.jpg
8 tasseaux.jpg (68.76 Kio) Vu 1454 fois

Donc je vais rester à 8 tasseaux, selon JF, l'accord à 28-29Hz est suffisant pour mon HP (je lui fais une confiance aveugle :whistle: ).
Maintenant il me reste à :
- Mettre au même niveau les médiums/aigus et le caisson de grave
- Faire les finitions de la caisse
- Faire la petite soeur

A plus,
Vincent

"La bonne taille c'est quand les pieds touchent par terre" Coluche

Du coup c'est valable pour des enceintes ?

Avatar du membre
6336A
Membre éminent
Messages : 1049
Enregistré le : mer. 27 févr. 2019 09:20

Re: Enceintes 3 voies Celestion et Beyma

Message par 6336A »

Ben, l'accord me semble correct : Il est effectivement dans cette plage de fréquence, et est indépendant du volume de l'enceinte :
Il est détermniné par la formule :
Fb = 0,39 Fr / Qt
Fb = Fréquence d'accord du bass reflex (minimum d'impédance entre les deux résonances)
Fr = Fréquence de résonance du hache pet.
Qt = Qts du hp incluant la résistance série du filtre passif (négligeable en actif, ce qui n'est pas le cas en passif)
Je suppose que le hp que tu as placé dans le coffret est le deuxième que tu as mesuré ?
NAN !
Jean-François Robert

Avatar du membre
m3uh04
Membre honoraire
Messages : 449
Enregistré le : mar. 5 juil. 2016 15:45
Localisation : Par là ... (13 ou 04)

Re: Enceintes 3 voies Celestion et Beyma

Message par m3uh04 »

Euh ... Je n'ai pas fais gaffe ...
Je vais jeter un œil ce soir. Je comptais justement loger mon autre HP dans l'enceinte pour voir ce que cela donnerais.
Vincent

"La bonne taille c'est quand les pieds touchent par terre" Coluche

Du coup c'est valable pour des enceintes ?

Avatar du membre
6336A
Membre éminent
Messages : 1049
Enregistré le : mer. 27 févr. 2019 09:20

Re: Enceintes 3 voies Celestion et Beyma

Message par 6336A »

Oui, tu peux faire l'essai, ça serait intéressant.
NAN !
Jean-François Robert

Avatar du membre
m3uh04
Membre honoraire
Messages : 449
Enregistré le : mar. 5 juil. 2016 15:45
Localisation : Par là ... (13 ou 04)

Re: Enceintes 3 voies Celestion et Beyma

Message par m3uh04 »

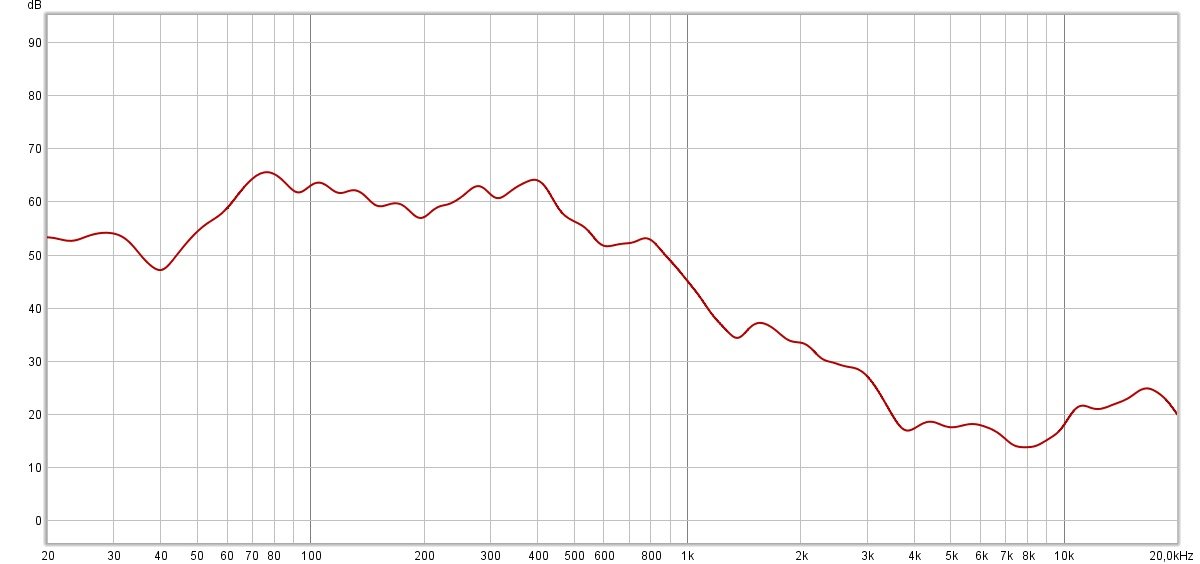

Les mesures avec le deuxième HP.
Ca n'a rien a voir ...
Outre la mesure, je trouve le son meilleure avec ce HP dans l'enceinte.
Fréq HP n°2.jpg
Fréq HP n°2.jpg (56.42 Kio) Vu 1414 fois
Impédance HP n°2.jpg
Impédance HP n°2.jpg (61.37 Kio) Vu 1414 fois
Vincent

"La bonne taille c'est quand les pieds touchent par terre" Coluche

Du coup c'est valable pour des enceintes ?
