LS3/5a maison

Fabrication maison, à base de jus de passion.
Répondre
6336A

Re: LS3/5a maison

Message par 6336A »

Je suis pour que tu nous commentes le schéma du filtre et ses diverses fonctions d' égalisation :)
:jap:

On commence donc par le passe bas qui est le plus complexe.
Si nous prenons les deux selfs série 1,5 et 2,7mH et les 2 condos parallèles 3,7 et 3µF, nous avons un filtre 24 db/oct dont la fréquence de coupure (pour 15 ohms) est située à un peu moins de 3Khz avec une surtension de 6db à cette fréquence.

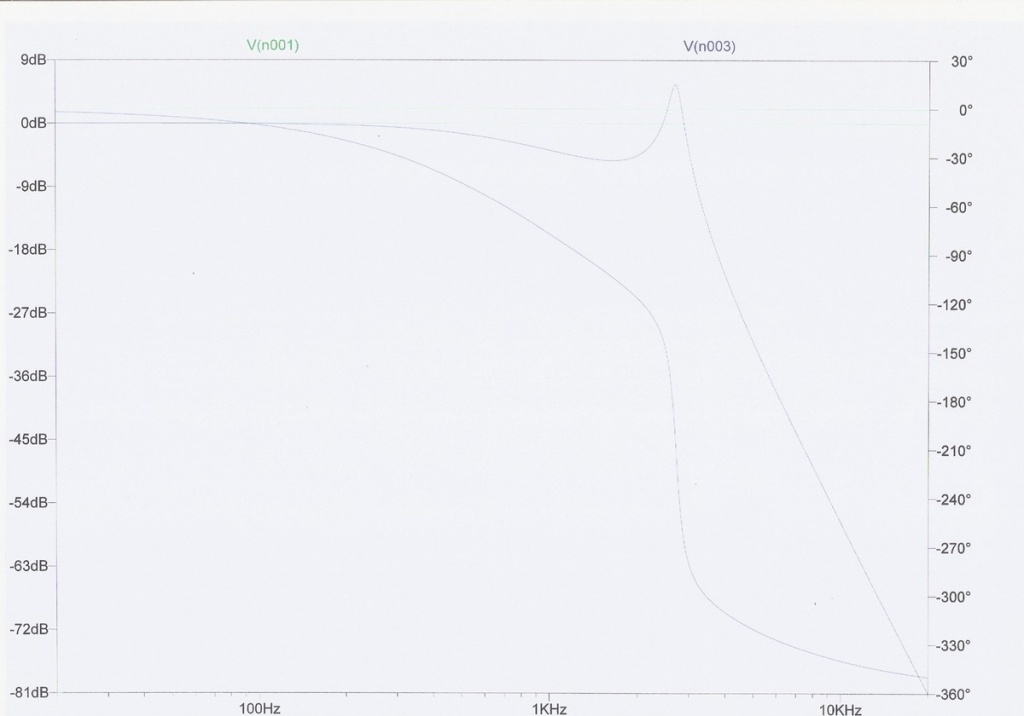

Comme ceci : La courbe du haut est l'amplitude/ fréquence, celle du bas la phase/ fréquence.


Maintenant, voyons ce qui se passe lorsque nous ajoutons une résistance en parallèle sur chaque self, dans le schéma 82 et 33 ohms.
Nous rajoutons en fait un filtre à 12 db/oct supplémentaire, mais situé en dessous de 3KHz,.

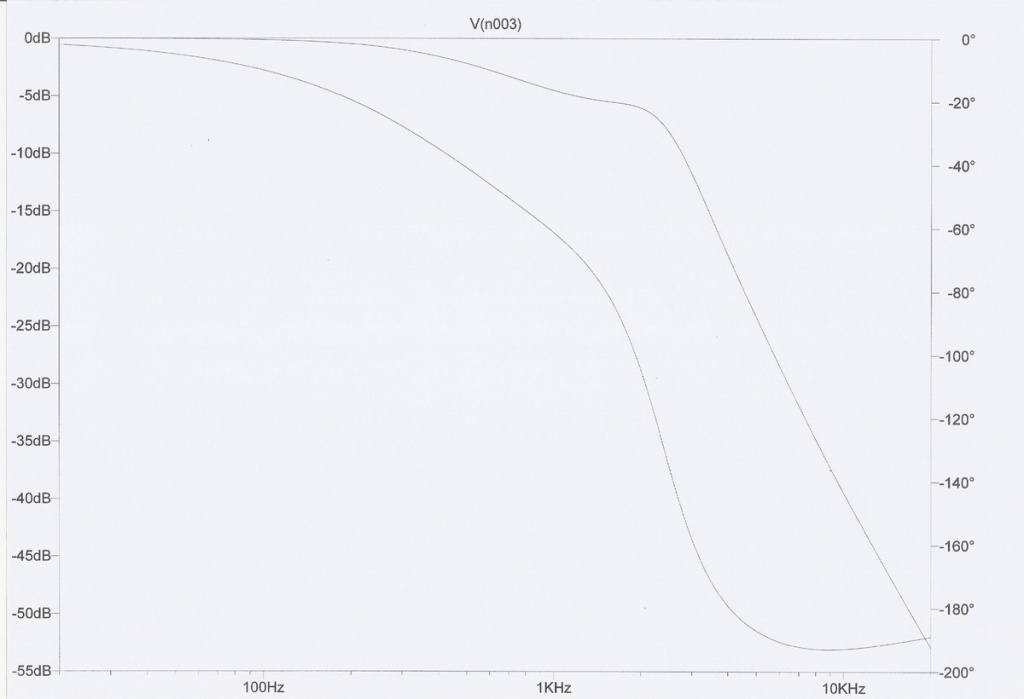

En fait, 82 ohms et 3.7µF donnent 525 Hz à -3db, 33 ohms et 3µF donnent 1,6KHz à -3db. La somme de tout ceci, rajouté au 24 db/oct, donne ceci :


Voyons maintenant le condensateur de 6,2µF en parallèle sur la 2eme self et la deuxième résistance, et donc en série sur le signal...
Que se passe t-il ?

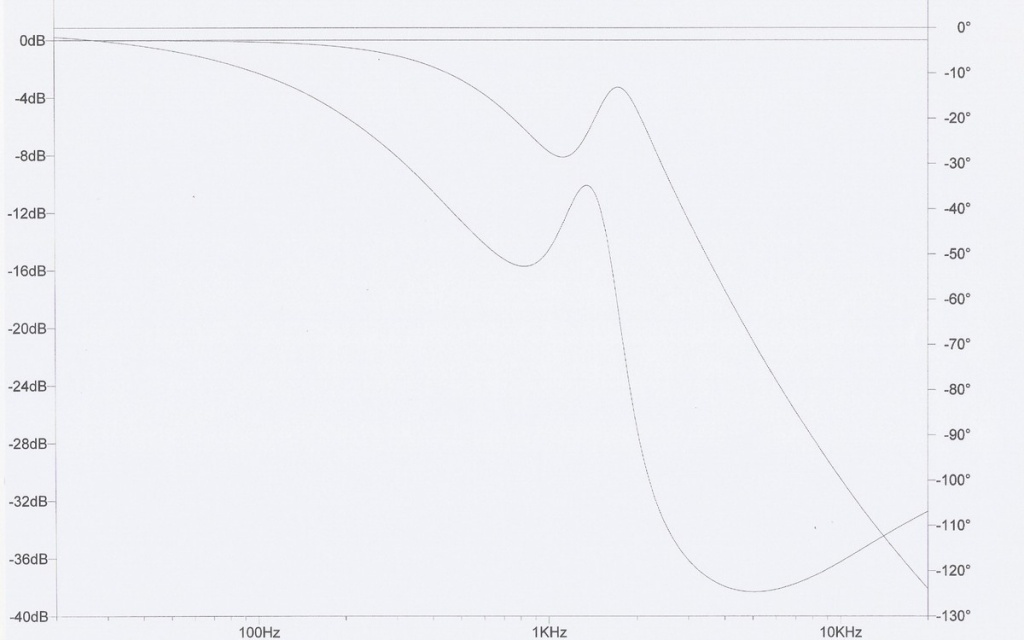

Et bien lorsque l'on place ces 3 composants en //, on effectue un circuit bouchon, centré sur la fréquence donnée par les valeurs de 6,2µF et 2,7mH soit 1,2Khz, et dont le "creux" est déterminé par la résistance de 33 ohms, toujours en supposant que le hp fasse 15 ohms à cette fréquence. Ici, le creux est de 8 db environ, ce que nous retrouvons ici :


Qui est la courbe définitive appliquée au boomer-médium KEF B110.
Donc nous voyons bien que l'on ne peut appliquer une courbe de correction comme celle-ci que pour corriger la courbe amplitude fréquence...

Pour le passe-haut appliqué au tweeter, nous avons un 18 db/oct composé de C2 L3 et C4.
Je ne peux pas vous donner la fréquence de coupure ni sa surtension, étant donné qu'il manque la valeur de L3, qui est en fait 2 selfs, avec je suppose un sélecteur permettant de choisir 2 valeurs en fonction du local d'écoute, et du goût de l'auditeur.
R4 et C6 forment ce que l'on appelle un réseau de compensation d'impédance, du à l'effet selfique de de la bobine du tweeter. Cet effet selfique entraine aux hautes fréquences une remontée de l'impédance, surtout si le tweeter n'est pas ferrofluidé.
Donc en plaçant un réseau RC parallèle, on atténue cet effet en lissant l'impédance du hp la plus proche possible de sa valeur nominale, dans notre cas 15 ohms, puisque c'est que qu'annonce Roger le constructeur.
Avatar du membre
Klemp
Administrateur du site
Messages : 6330
Enregistré le : lun. 2 juil. 2012 22:39
Localisation : Toujours dans mon terrier

Re: LS3/5a maison

Message par Klemp »

Merci Jean-François :yes!:

C' est à rapprocher des courbes d' impédances tourmentées fournies pour ces haut-parleurs ...

Ce serait d' ailleurs intéressant de comparer les courbes d' impédance des diverses versions de haut-parleurs installées dans les LS3.
Jean
6336A

Re: LS3/5a maison

Message par 6336A »

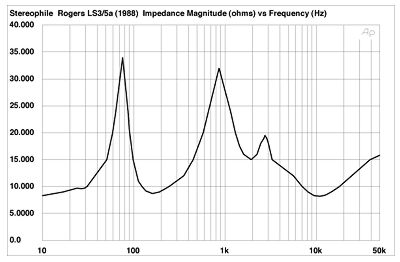

Voici la courbe d'impédance de la LS3/5 pour une 8 ohms.


C'est pas extraordinaire... Un peu plus de 30 ohms à 75 Hz (charge close, donc en dessous de cette fréquence il ne faut plus espérer grand chose) Pareil à 900 Hz, bref, on a vu plus linéaire... les deux pics à 900Hz et un peu moins de 3Khz sont dus au filtre.
herrhektor
Membre confirmé
Messages : 26
Enregistré le : ven. 28 juin 2013 23:33
Localisation : Au bord de la Sioule / Au bord du Rhin

Re: LS3/5a maison

Message par herrhektor »

Jean François, Merci, car ton analyse est très pertinente et montre justement que de part leur filtrage, donc rendement et courbe de réponse, la LS3/5a est une vraie petite garce qui a des besoins singuliers et spécifiques en terme d'amplification pour pouvoir s'exprimer... Pas engageant je le conçois, mais une fois la/les clefs (amplification, support, placement) trouvée, elles se révèlent diaboliquement efficace et musical. Je trouve ça attachant... Au final les LS3/5a sont aux enceintes ce que la Denon DL103 est aux cellules ...
Modifié en dernier par herrhektor le sam. 14 déc. 2013 21:29, modifié 1 fois.
free your mind & your ass will follow
Avatar du membre
Pougatchoff
Membre no life
Messages : 2899
Enregistré le : jeu. 31 déc. 2009 16:28
Localisation : Neuf Cube
Contact :

Re: LS3/5a maison

Message par Pougatchoff »

6336A a écrit :On commence donc par le passe bas qui est le plus complexe.....
:jap: Merci pour ces détails.
Ohm Sweet Ohm
Avatar du membre
Pougatchoff
Membre no life
Messages : 2899
Enregistré le : jeu. 31 déc. 2009 16:28
Localisation : Neuf Cube
Contact :

Re: LS3/5a maison

Message par Pougatchoff »

.

Ajout de logos. Pourquoi débourser 20 ou 30 euros sur ebay alors que c'est si facilement réalisable avec de la récup ? Image

Logos provenant de mes Cadenza cannibalisées.

Coupage des queues dont le gros diamètre aurait esquinté les tissus des LS3 et mise en chauffe du fer à sa température max.


Il suffit de poser deux punaises puis les chauffer au fer à 445°C pour qu'elles entrent en symbiose avec les logos.


Une attache de pin's à l'arrière et le tour est joué :-)
Modifié en dernier par Pougatchoff le dim. 15 déc. 2013 00:52, modifié 1 fois.
Ohm Sweet Ohm
Avatar du membre
dominic
Super membre
Messages : 696
Enregistré le : mer. 21 sept. 2011 00:14
Localisation : 86/17

Re: LS3/5a maison

Message par dominic »

...Et toujours des Grundig qui rodent autour , l'air mauvais...
Avatar du membre
Broonob
Membre no life
Messages : 4175
Enregistré le : ven. 30 déc. 2011 09:11

Re: LS3/5a maison

Message par Broonob »

:hello: Stéphane,

Je vois que les filtres sont toujours à nu.

Je m'interroge sur le placement du filtre sur le câble d'enceinte. N'y a-t-il pas intérêt à placer le filtre prêt de la sortie HP de l'ampli (loin de l'enceinte, et non le contraire) afin que les deux câbles les plus longs transportent seulement les fréquences inhérentes au HP qu'ils alimentent !?

:gne:

Je pense qu'il y a un éventuel gain à trouver dans ce placement du filtre dans le trajet du signal.
François
Avatar du membre
Pougatchoff
Membre no life
Messages : 2899
Enregistré le : jeu. 31 déc. 2009 16:28
Localisation : Neuf Cube
Contact :

Re: LS3/5a maison

Message par Pougatchoff »

Broonob a écrit ::hello: Stéphane,

Je vois que les filtres sont toujours à nu.

Je m'interroge sur le placement du filtre sur le câble d'enceinte. N'y a-t-il pas intérêt à placer le filtre prêt de la sortie HP de l'ampli (loin de l'enceinte, et non le contraire) afin que les deux câbles les plus longs transportent seulement les fréquences inhérentes au HP qu'ils alimentent !?

:gne:

Je pense qu'il y a un éventuel gain à trouver dans ce placement du filtre dans le trajet du signal.
:hello:

Je ne sais pas ce que cela donnerait mais c'est en effet une possibilité à essayer.
Pour l'instant les filtres sont provisoirement posés en vrac en attendant que je leur trouve des boites et reçoive mes commutateurs.
Ohm Sweet Ohm
Avatar du membre
Broonob
Membre no life
Messages : 4175
Enregistré le : ven. 30 déc. 2011 09:11

Re: LS3/5a maison

Message par Broonob »

Je pense qu'il y aurait un gain à l'écoute.
Car sur la plus grande longueur, les câbles véhiculeraient moins de fréquences.
Il y aurait moins d'intermodulation.

Pas de bornier sur les enceintes. Fils directement soudés sur le HP avec de la soudure contenant un peu d'argent. A l'autre bout, les fils directement soudés sur le filtre. Et fils nus sur les borniers de l'ampli.

Ainsi, tu auras mis toutes les chances de ton côté d'avoir respecté la qualité du signal.

:spamafote:
François
