General Electric Baton A1 501 (tonearm)

Message par chm »

Bonjour,

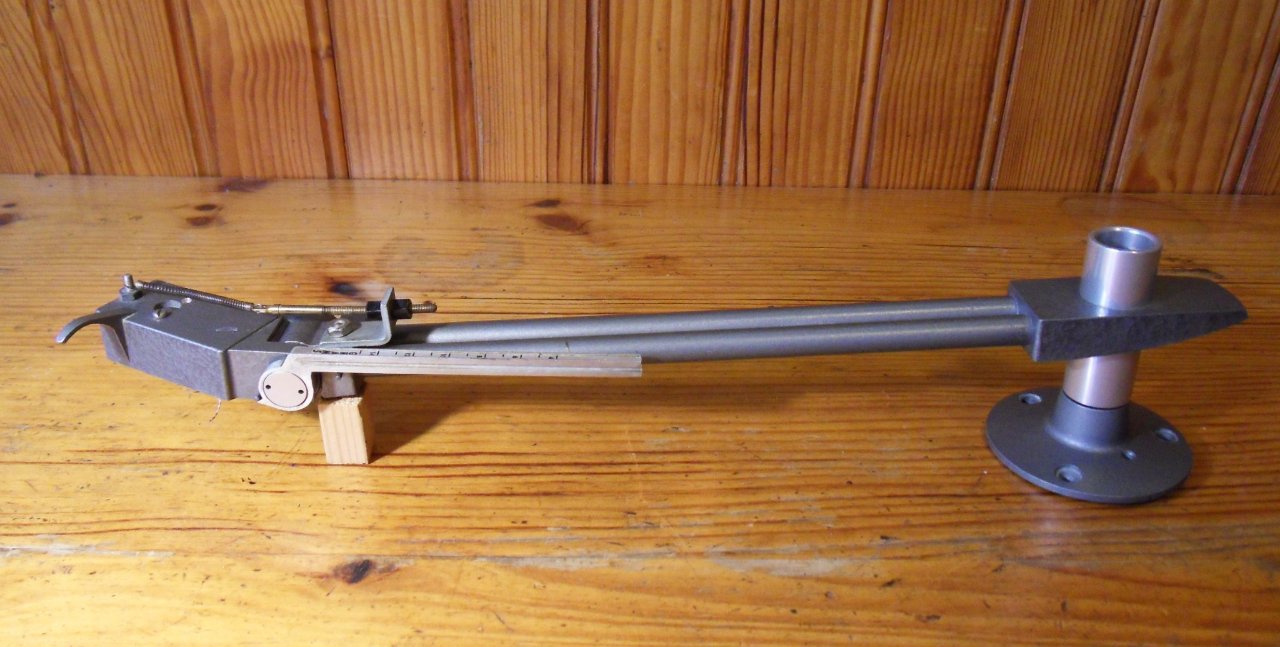

Voici un bras qui commence à être bien vintage, datant du début des années 1950,
un bras dit 16 pouces, mais il s' agit du diamètre des disques qu' il peut lire.
C' est un bon 14 pouces en fait. Il présente plusieures particularités qui montrent bien
le travail de recherche de ces concepteurs.
Le bras est constitué de deux tubes parallèles, ce qui doit garantir une bonne rigidité
et peut être avoir une influence sur les modes vibratoires.

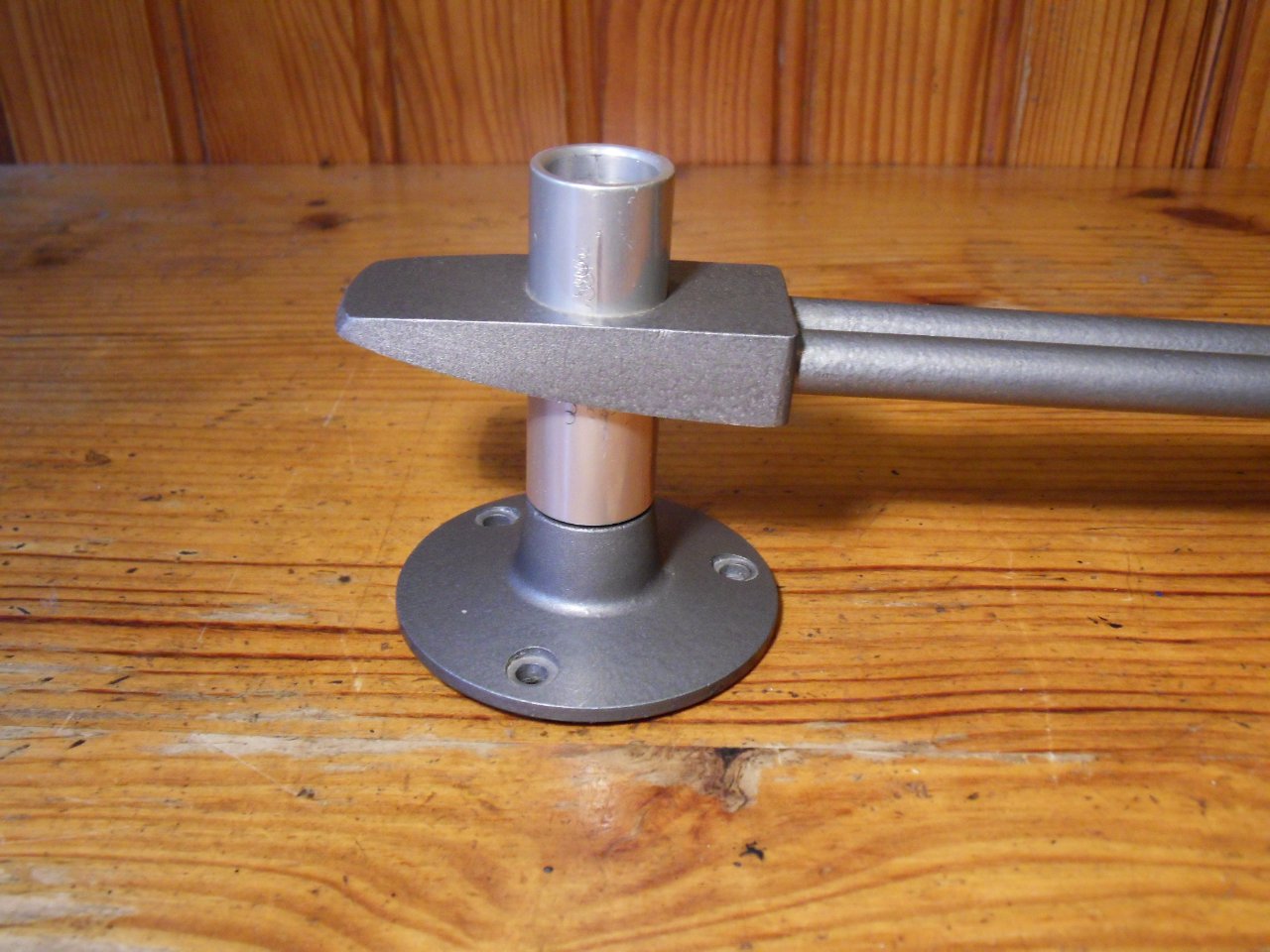

Les axes, vertical et horizontal, sont bien disjoints, l' horizontal se trouvant au niveau de l' embase,
alors que le vertical est proche de la tête de lecture, disposition reprise bien plus tard par Dynavector.
Le modèle présenté va demander du travail de rénovation même si esthétiquement il présente bien. N' a t il pas été repeint ?
Il n' est pas tout à fait complet, manquent le petit contrepoids, la plaque devant la cellule et le bouchon de
l' axe vertical, mais rien de capital.
Les deux axes présentent un jeu certain et il est nécessaire d' intervenir.
Les roulements (à cage très probablement !) de l' axe horizontal ont du jeu, c' est un peu surprenant. Démontés, mesurés, et changés ?

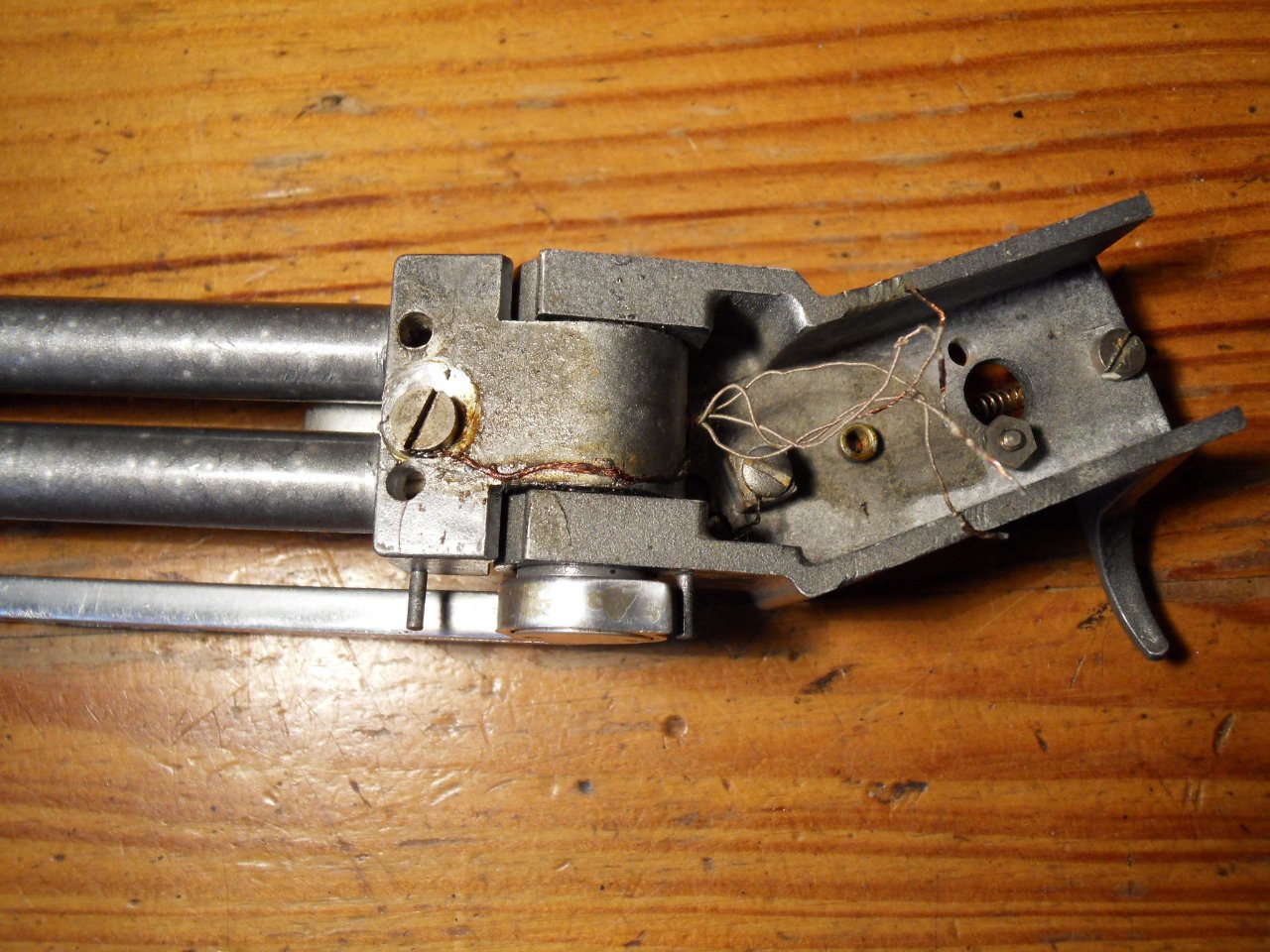

Je ne peux actuellement démonter l' axe vertical, il me manque la fine "BTR" (l' empreinte est elle aussi américaine ?).

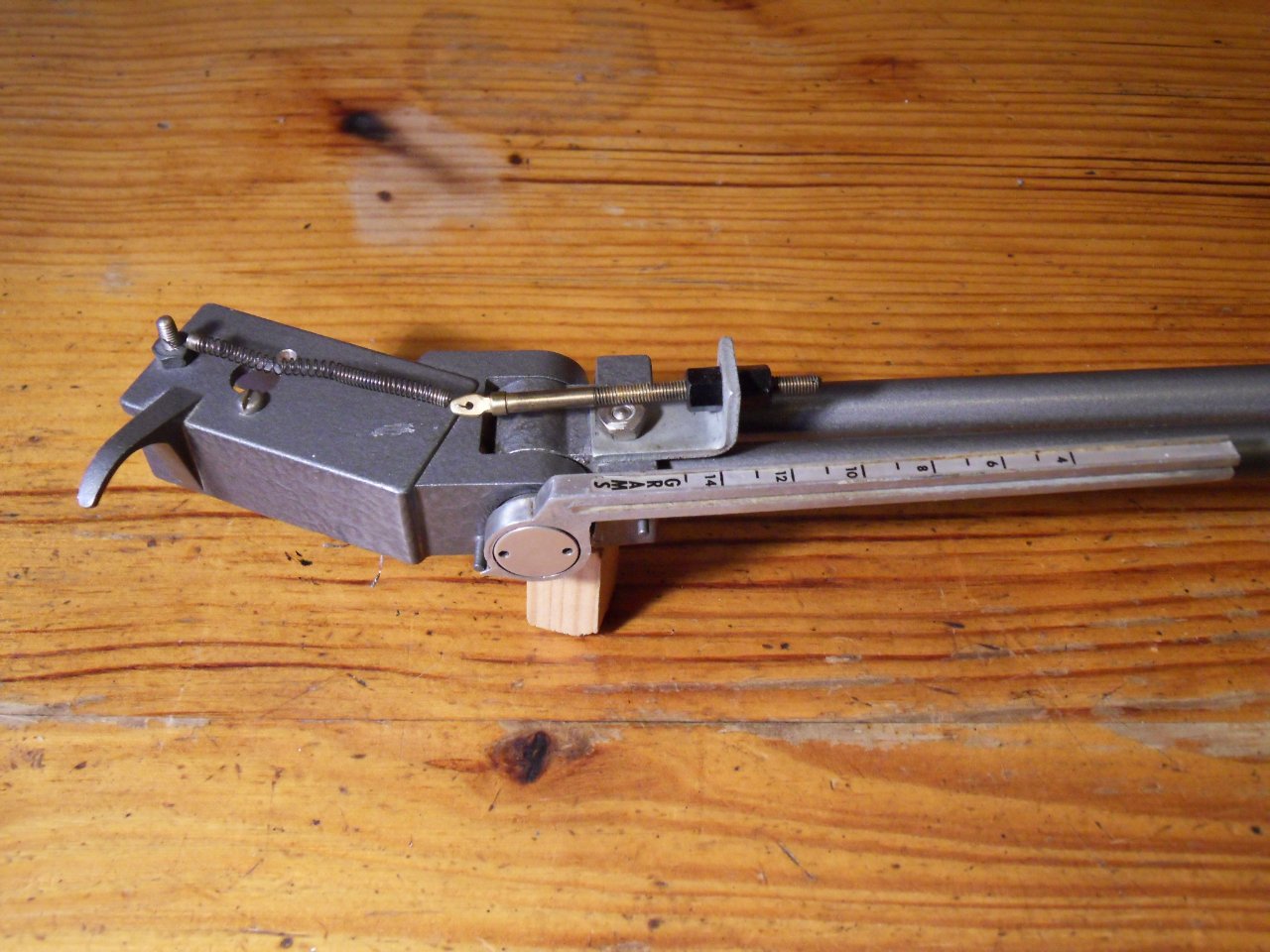

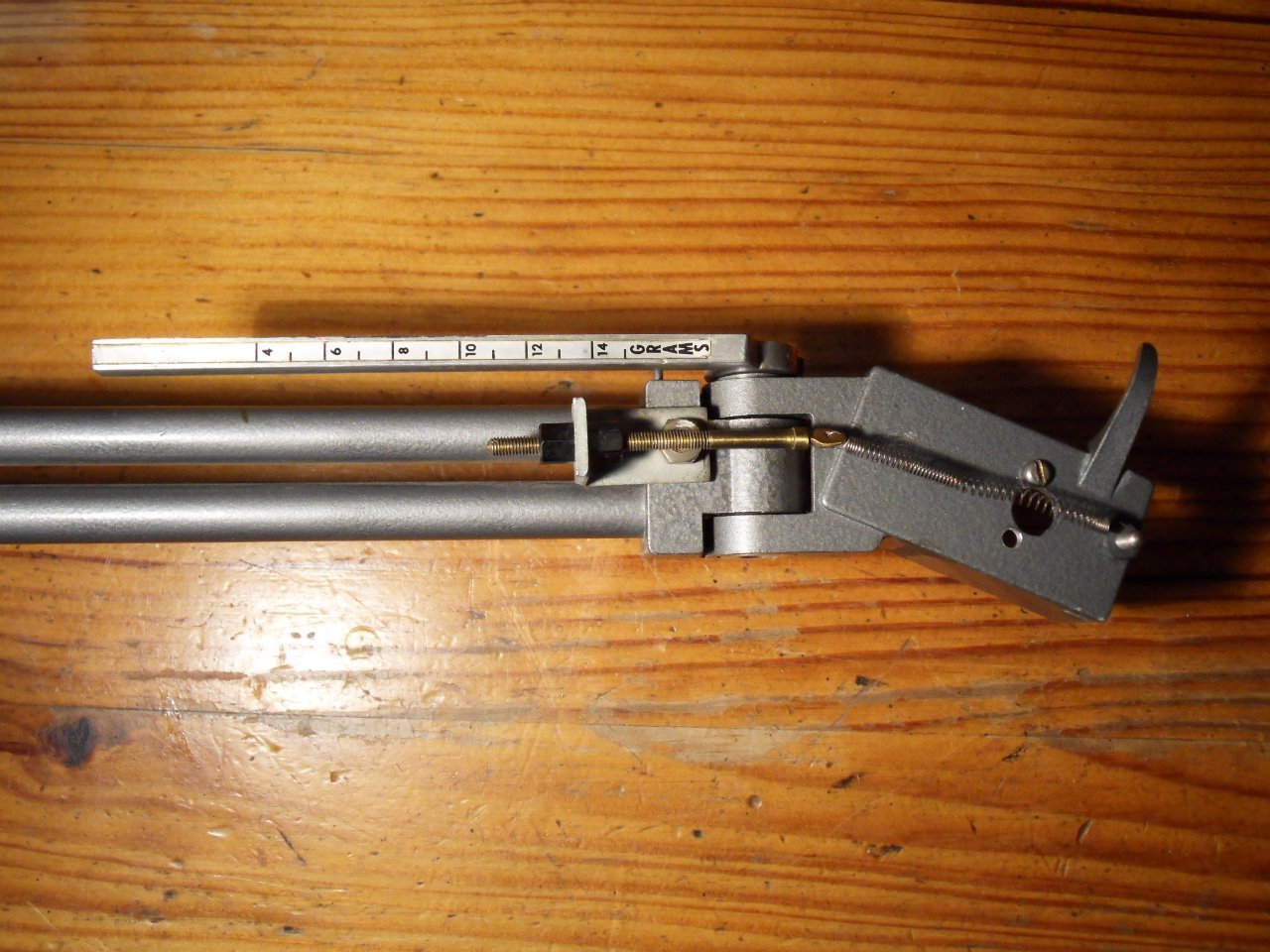

Un curieux montage, propremant réalisé, avec un ressort a été adapté pour abaisser, je pense, la force d' appui.
Il sera retiré.
Monté sur une rare Collins 17 pouces ( provenance bubu !) le mariage sera équilibré, pour l' âge, et j' espère réussi.


Christophe


SDC12173 (2).JPG
SDC12173 (2).JPG (129.27 Kio) Vu 2412 fois

SDC12177 (2).JPG
SDC12177 (2).JPG (424.25 Kio) Vu 2412 fois






Avatar du membre
chm
Super membre
Messages : 983
Enregistré le : mar. 25 oct. 2011 21:07
Localisation : banlieue nord ouest de Paris

Re: General Electric; bras, Baton A1 501

Message par chm »

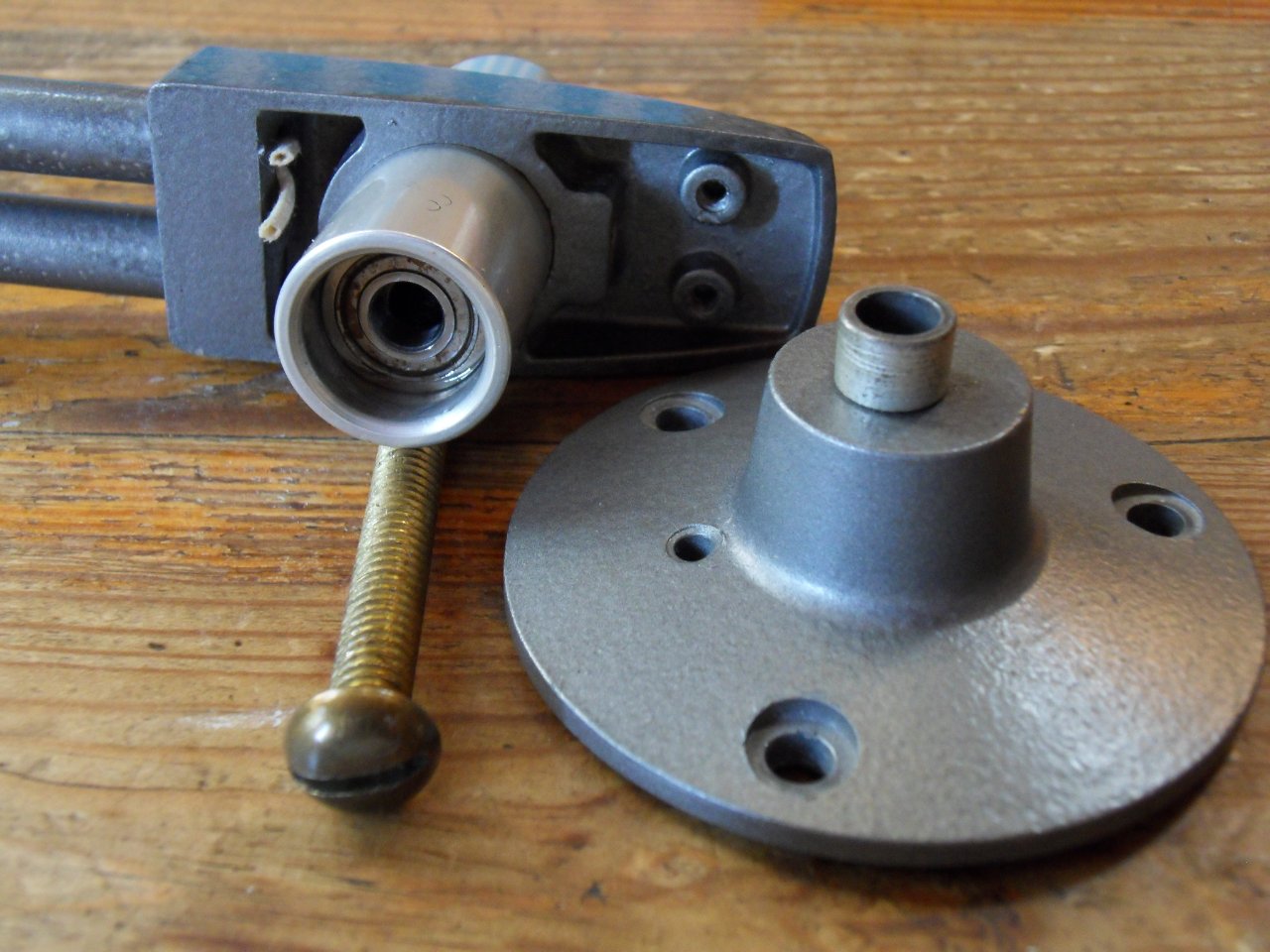

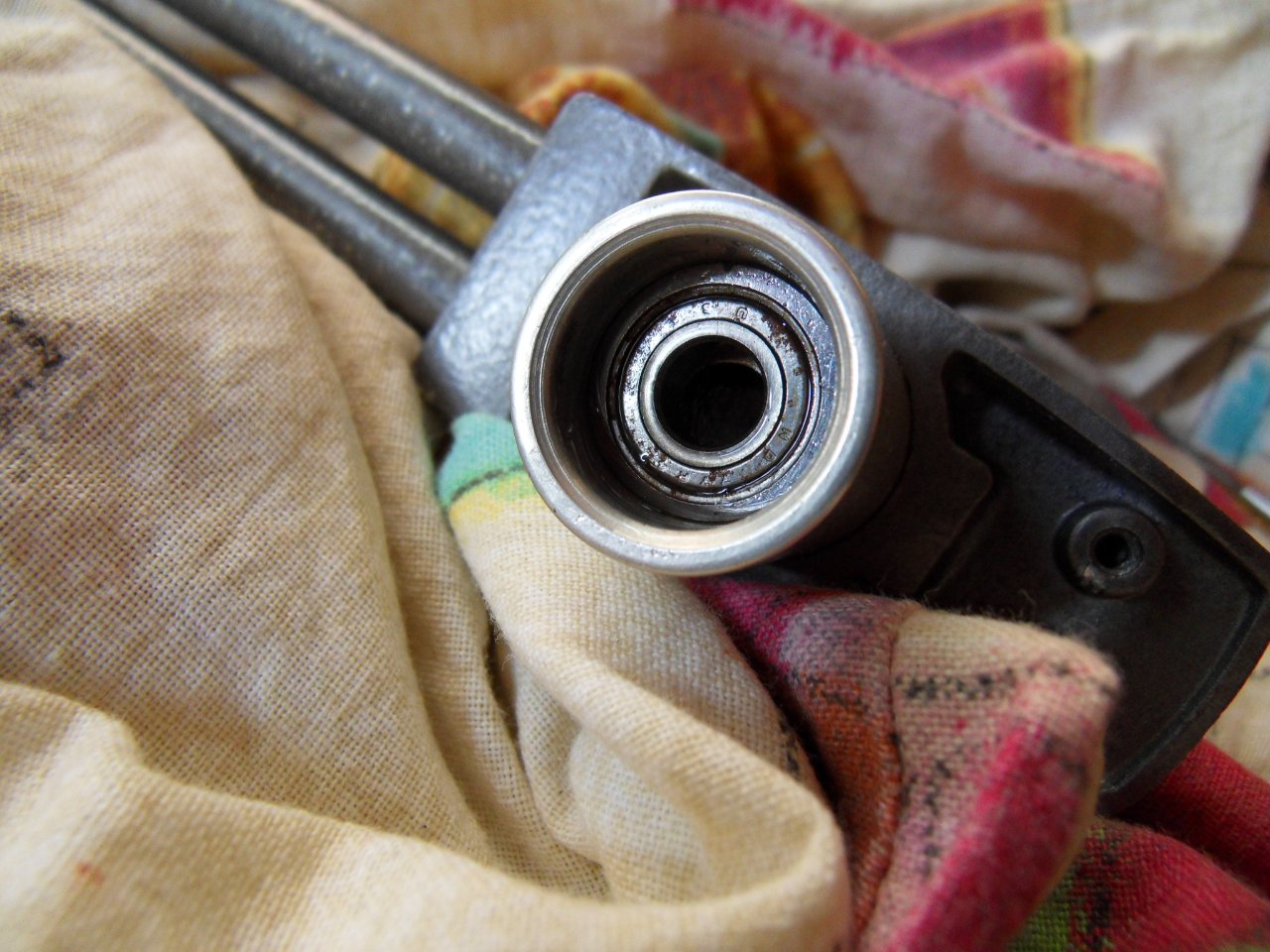

un des roulements de l' axe horizontal




GE-batons A1 501 06.jpg
GE-batons A1 501 06.jpg (99.4 Kio) Vu 2404 fois

GE-batons A1 501 07.jpg
GE-batons A1 501 07.jpg (111.92 Kio) Vu 2359 fois


GEhifi- 501 baton-1.jpg
GEhifi- 501 baton-1.jpg (119.4 Kio) Vu 2404 fois

General electric baton 501  1.jpg
General electric baton 501 1.jpg (211.61 Kio) Vu 2404 fois

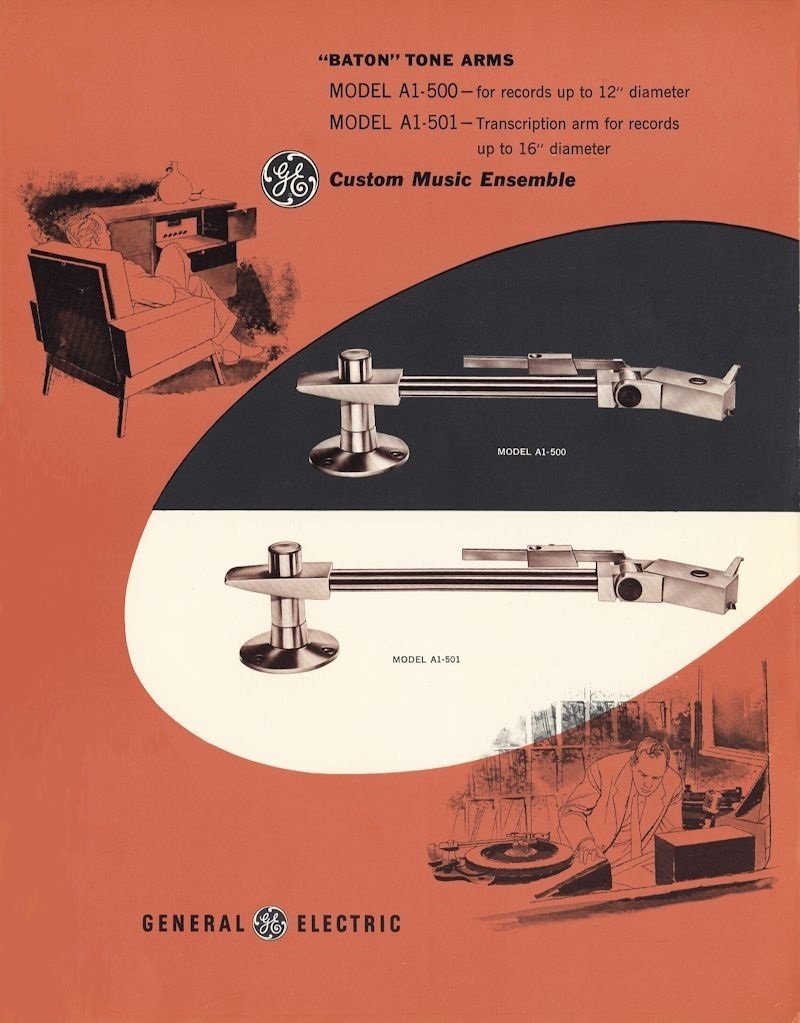

General electric baton doc.png
General electric baton doc.png (449.93 Kio) Vu 2404 fois
Modifié en dernier par chm le dim. 23 sept. 2018 08:48, modifié 1 fois.
Avatar du membre
bubu91
Membre honoraire
Messages : 156
Enregistré le : mar. 3 janv. 2012 21:55

Re: General Electric; bras, Baton A1 501

Message par bubu91 »

Hello Christophe ! Chouette bras je possède les deux .Il sera parfait avec une GE ,il te manque le petit contrepoids latérale et le suport pour insérer la cellule . La couleur n est pas d'origine a la base c est un gris vermiculé .
Avatar du membre
chm
Super membre
Messages : 983
Enregistré le : mar. 25 oct. 2011 21:07
Localisation : banlieue nord ouest de Paris

Re: General Electric; bras, Baton A1 501

Message par chm »

Bonsoir Florian,

Tu as raison, c' est un chouette bras, ne ce serait ce qu' esthétiquement,
et puis cela fait solide !
Il devrait bien fonctionner un fois à niveau. Car il a du bien fonctionner.
Je savais ce qui manquait et ce à quoi il était possible de s' attendre.
Mais ils sont rares donc j' ai pris !
Il a bien été repeint tu confirmes.
A l' occasion si tu peux faire une photo de la plaque de cellule je veux bien !

Christophe
Avatar du membre
vendin
Membre éminent
Messages : 1504
Enregistré le : lun. 17 mars 2014 21:09
Localisation : Noisy le grand 93

Re: General Electric; bras, Baton A1 501

Message par vendin »

:hello: Christophe et florian.

Je trouve aussi que c'est un beau bras, mais il y a du boulot.

Pourrais tu, Florian, nous faire plusieurs photos, sous différents angles, des pièces manquantes avec le poids exact, si tu peux, du contrepoids?
Pascal.
Avatar du membre
bubu91
Membre honoraire
Messages : 156
Enregistré le : mar. 3 janv. 2012 21:55

Re: General Electric; bras, Baton A1 501

Message par bubu91 »

Hello Christophe Hello Pascal ,
Pas de souci pour les photos , je m ' en occupe dans la semaine , pour le petit contrepoids tu as de la chance car j' en possède un tout neuf que Serge m ' avait refabriquer a l ' identique redonnes moi ton adresse pour que je te l ' envois .
Avatar du membre
chm
Super membre
Messages : 983
Enregistré le : mar. 25 oct. 2011 21:07
Localisation : banlieue nord ouest de Paris

Re: General Electric; bras, Baton A1 501

Message par chm »

Salut Florian,

Je te contacte, pour en faire un double éventuellement.
On voit cela par MP, en tout cas extra et merci !

Christophe
Avatar du membre
bentattoo
Super membre
Messages : 537
Enregistré le : mar. 24 juil. 2012 10:58
Localisation : near BORDEAUX DC

Re: General Electric; bras, Baton A1 501

Message par bentattoo »

Superbe, quelle équipe vous faites, ça me fait rêver ces bras et platines historiques!
Together we stand, divided we fall.
Avatar du membre
bubu91
Membre honoraire
Messages : 156
Enregistré le : mar. 3 janv. 2012 21:55

Re: General Electric; bras, Baton A1 501

Message par bubu91 »

Hello Christophe !

Voici les photos du mien qui a été entièrement restauré , il était lui aussi en mauvais état , il a ete restauré par Serge ( Karmadon ) . il a meme remplacé certaine piece qu ' il a refait a l ' identique .
P1040447 [bubu].JPG
P1040447 [bubu].JPG (121.19 Kio) Vu 2208 fois
P1040831 [bubu].JPG
P1040831 [bubu].JPG (147.21 Kio) Vu 2208 fois
P1040836 [bubu].JPG
P1040836 [bubu].JPG (125.31 Kio) Vu 2208 fois
P1040837 [bubu].JPG
P1040837 [bubu].JPG (143.47 Kio) Vu 2208 fois
P1040823 [bubu].JPG
P1040823 [bubu].JPG (113.67 Kio) Vu 2208 fois
P1040824 [bubu].JPG
P1040824 [bubu].JPG (65.14 Kio) Vu 2208 fois
P1040825 [bubu].JPG
P1040825 [bubu].JPG (116.29 Kio) Vu 2208 fois
P1040829 [bubu].JPG
P1040829 [bubu].JPG (69.46 Kio) Vu 2208 fois
Avatar du membre
vendin
Membre éminent
Messages : 1504
Enregistré le : lun. 17 mars 2014 21:09
Localisation : Noisy le grand 93

Re: General Electric; bras, Baton A1 501

Message par vendin »

:hello: Florian.

Il semble qu'il était en plus mauvais état visuel que celui de Christophe, beau boulot de Serge en tout cas et merci pour les photos!
Pascal.
