Concertone AS 300

Un chauffage pour l'hiver et du miel pour les oreilles.
Répondre
Avatar du membre
LeTOF
Membre éminent
Messages : 1822
Enregistré le : jeu. 12 nov. 2009 20:16
Localisation : Oise

Concertone AS 300

Message par LeTOF »

Bonjour à tous ,

Un petit nouveau à la maison , un joli petit Concertone modèle AS 300.
C'est un ampli stéréo que je trouve de belle fabrication équipé de tube EL86 x 4, ECF83 x 2 et enfin ECC83 x4 .
Il est arrivé en panne et complètement dans son jus , j'ai remplacé tout ce qui était hors tolérance ainsi que quasiment tout les petits condos céramique.
Il fonctionne à nouveau correctement mais reste un doute concernant une résistance de puissance qui avait été remplacée à l'arrache , j'y reviendrais plus loin .
Quelques photos ..
Dans son jus ...
Dans son jus ...
Le dessous .
Le dessous .
Ici la fameuse résistance qui me coince un peu , il y avait sur l'ampli une 3,9 K 10w mise à l'arrache mais ça ne marchait pas ..
Bref si un possesseur de ce bel ampli avait la valeur sous la main ce serait bien chouette !!
La suite au prochain numéro ....
:libérer la parole:

Avatar du membre
Unic
Super Modérateur
Messages : 3516
Enregistré le : mer. 24 mars 2010 16:24
Localisation : Val-de-Marne (94)

Re: Concertone AS 300

Message par Unic »

On ne voit pas grand chose, sur quoi est mise la 3,9K ?

Avatar du membre
LeTOF
Membre éminent
Messages : 1822
Enregistré le : jeu. 12 nov. 2009 20:16
Localisation : Oise

Re: Concertone AS 300

Message par LeTOF »

Pourquoi attendre , quelques photos en plus .....

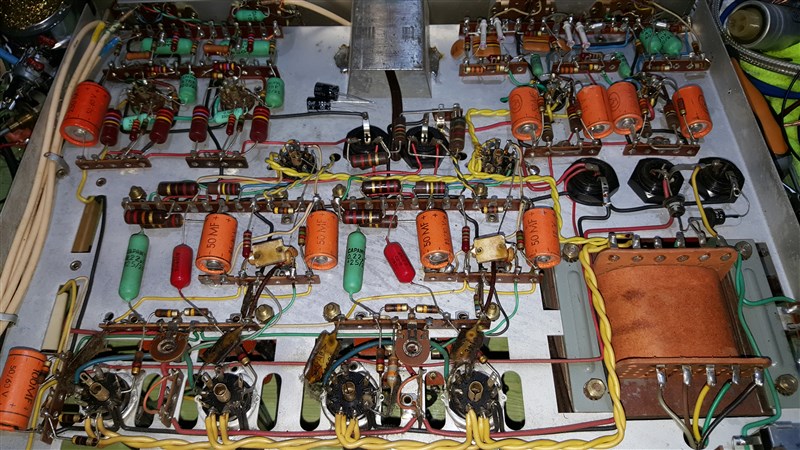

Tout d'abord le dessous , tout a été vérifié et si possible j'ai tenté des condos de liaison de meilleur qualité.
Tout d'abord le dessous , tout a été vérifié et si possible j'ai tenté des condos de liaison de meilleur qualité.

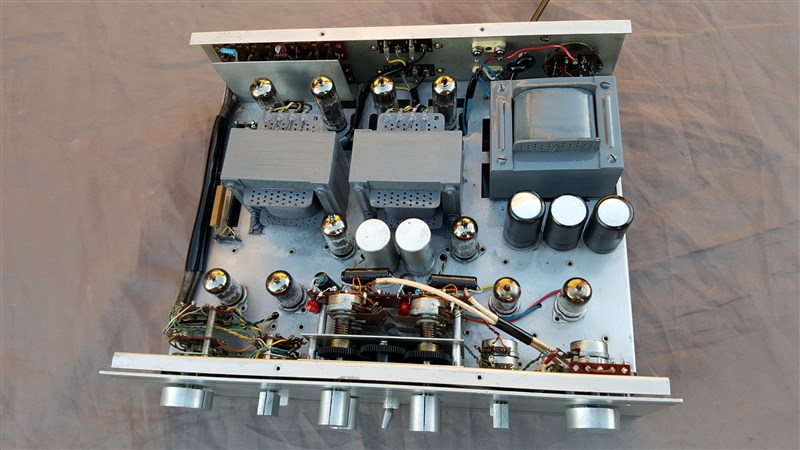

J'avais un jeu de EL86 TFK neuve , j'ai également trouvé les ECF83 neuves ..
J'avais un jeu de EL86 TFK neuve , j'ai également trouvé les ECF83 neuves ..
Le système tonematic parfaitement fonctionnel et en bel état.
Le système tonematic parfaitement fonctionnel et en bel état.
J'ai désoxydé le chassis , même si il n'était pas énormément marqué il y avait des trace et dès que la protection d'origine est enlevée , ça revient donc une couche de vernis en spray et une couche de peinture sur les transfos.
J'ai désoxydé le chassis , même si il n'était pas énormément marqué il y avait des trace et dès que la protection d'origine est enlevée , ça revient donc une couche de vernis en spray et une couche de peinture sur les transfos.
Pour l'écoute , je n'en suis qu'au début et je le trouve un peu court dans le bas , même pas mal court , mais ce n'est que le début , j'y reviendrais plus tard ...
:libérer la parole:

Avatar du membre
LeTOF
Membre éminent
Messages : 1822
Enregistré le : jeu. 12 nov. 2009 20:16
Localisation : Oise

Re: Concertone AS 300

Message par LeTOF »

Unic a écrit :On ne voit pas grand chose, sur quoi est mise la 3,9K ?
La 3,9K n'est plus , j'ai réduis la valeur au fur et à mesure et je suis plus près de 100ohms qu'autre chose ....
A priori , la résistance joue sur la valeur de haute-tension des ecc83 (enfin pour 2 je crois) .
Avec 3,9k il n'y avait plus rien et la je suis aux alentour de 80V sur ces deux ECC83 .
J'ai pas osé descendre plus en valeur ...

Avatar du membre
pvphil
Membre no life
Messages : 2040
Enregistré le : jeu. 10 avr. 2014 12:19
Localisation : 83 Var coté mer

Re: Concertone AS 300

Message par pvphil »

:hello:

Superbe :yes!:

J'adore le système des correcteurs couplés. :)

Si mes souvenirs sont bons, il me semble que le boss avait fait une rénovation sur ce même modèle d'ampli. ;)

:cow:

Edit : j'ai retrouvé le lien, c'est la :

http://www.audiovintage.fr/2009/09/28/concertone-as300/
Philippe ....88 notes et Jazz , Bossa , Nougaro, Compas...

Avatar du membre
Sudiste
Super membre
Messages : 823
Enregistré le : lun. 17 août 2015 16:52
Localisation : Marseille

Re: Concertone AS 300

Message par Sudiste »

Quel joli bb...les transfos de sorties ont l'air de bonne facture ;)
Christian

Avatar du membre
Jo775
Membre no life
Messages : 2150
Enregistré le : lun. 5 juil. 2010 14:14

Re: Concertone AS 300

Message par Jo775 »

Belle remise en état ! Bravo!
Jonathan

Avatar du membre
Kikook
Administrateur du site
Messages : 5592
Enregistré le : ven. 6 nov. 2009 21:10
Localisation : devant les VOT.

Re: Concertone AS 300

Message par Kikook »

pvphil a écrit ::hello:

Superbe :yes!:

J'adore le système des correcteurs couplés. :)

Si mes souvenirs sont bons, il me semble que le boss avait fait une rénovation sur ce même modèle d'ampli. ;)

:cow:

Edit : j'ai retrouvé le lien, c'est la :

http://www.audiovintage.fr/2009/09/28/concertone-as300/

Je suis en contact avec Christophe, j'en ai profité pour remettre le mien en route depuis ce matin.
Il n'y a pas à dire, ça fonctionne pas mal du tout, c'est bien loin des mauvais amplis à tubes nianian gras et joufflus.
Niveau "mécanique" c'est à mon avis mieux foutu que les filson par exemple; Le mien à eu droit à un nouveau potard de volume (dissymétrie gauche/droit à faible volume), pour le reste c'est impeccable.
Beaucoup de résistances neuves dans le mien aussi, mais les chimiques haute-tension sont d'origine, en plus d'avoir des valeurs plus que correctes, celle-ci sont identiques entre chacun d'entre eux.
Don"t think twice, it's all right.
-----------------------------------------------------------------------------------------------------------------------------
Thierry

Avatar du membre
pvphil
Membre no life
Messages : 2040
Enregistré le : jeu. 10 avr. 2014 12:19
Localisation : 83 Var coté mer

Re: Concertone AS 300

Message par pvphil »

:hello: Bonjour Thierry,

Oui, c'est vraiment chouette les amplis à tubes et une fois goûté.... :miam:

J'avais vu pour le remplacement des résistances sur ton exemplaire par des versions métal (les bleues).
Elles avaient dérivé à ce point la ?

Je me laisserai bien tenter par une nouvelle acquisition / rénovation, mais serait ce bien raisonnable compte tenu de tous les amplis que je possède déjà ? .... :/

Et j'ai remarqué que comme pour une voiture, un ampli qui ne sert pas s’abîme inexorablement.


Pourtant, un MC225 ou un 8B, comme celui de Deuvin, me plairait bien. :)


:cow:
Philippe ....88 notes et Jazz , Bossa , Nougaro, Compas...

Avatar du membre
Kikook
Administrateur du site
Messages : 5592
Enregistré le : ven. 6 nov. 2009 21:10
Localisation : devant les VOT.

Re: Concertone AS 300

Message par Kikook »

Oui Philippe, la dérive des résistances était énorme, j'ai laissé en place celles qui étaient encore correctes.
Cela pourrait être intéressant d'essayer des résistances du type Takman,Kiwame, Audio Note ou autres.
Il faut que je trouve le temps de le mettre correctement en œuvre, sur de bonnes enceintes pour me faire une idée plus précise....
Don"t think twice, it's all right.
-----------------------------------------------------------------------------------------------------------------------------
Thierry
