Heathkit W5M

Message par Brice H de C »

Bonjour a tous,

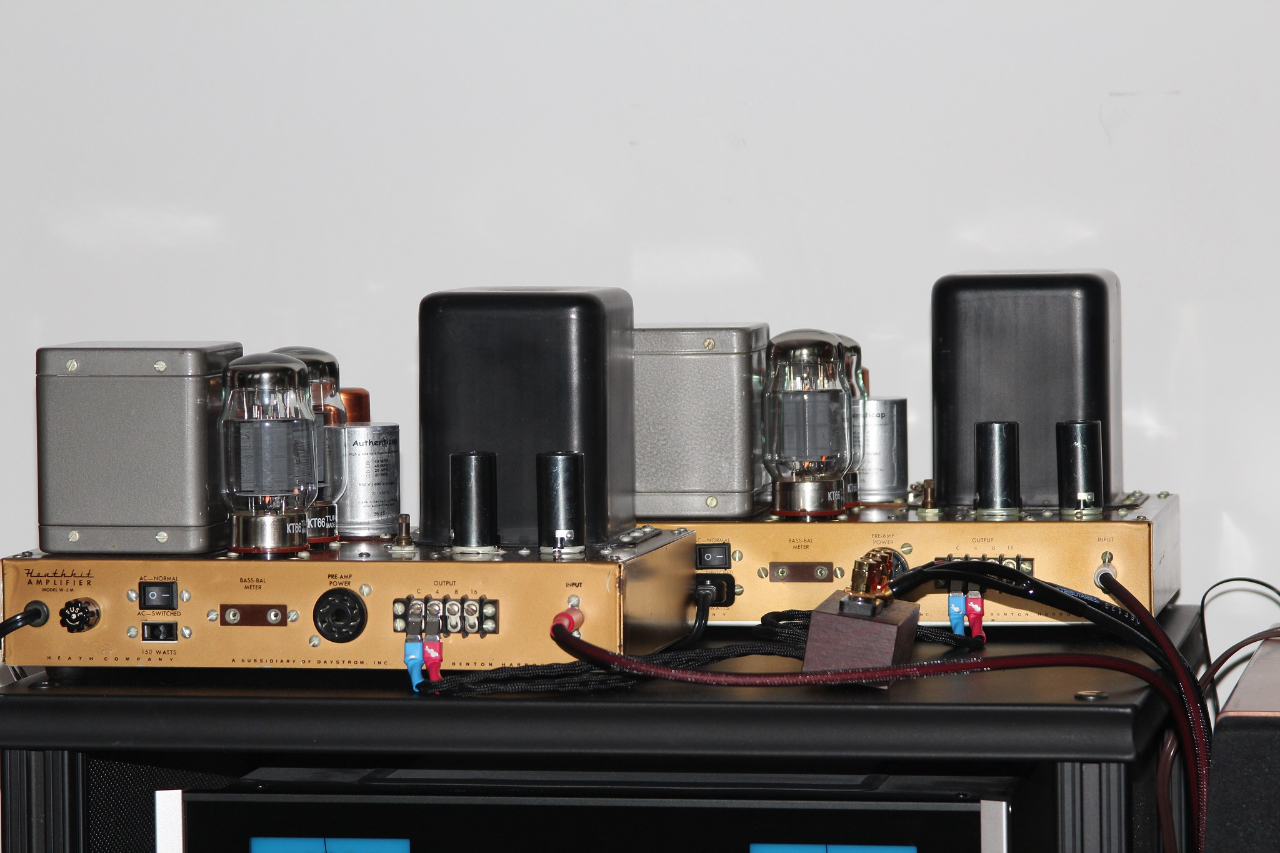

Une petite presentation d'un couple de monobloc Heathkit W5M.

Simple design, cathode bias, 2x12AU7 en ampli et inverseur, et une paire de KT66 en sortie sur un tranformateur Peerless.

J'ai change le tube de rectification avec une Weber copper plug (2xdiodes, thermistor + resistance). J'ai un B+ a 440V et je bias a 47mA.

J'ai ete tres agreablement surpris par la qualite de reproduction. Tres dynamic a toutes frequences, tres clair et detaille. Je les aime bien.

J'ai aussi les cages mais je prefere sans.

On peut aussi faire marcher ces amplis avec des EL34, KT37 et meme des 6550s apres ajustement.

Enfin voila, sympa non ?
McIntosh C2500 MC402 MC225 MC240 MC275 MC30 LS340
Acrosound: UL120, 20-20, 20, UL II, Eico HF-60
Marantz 8b, Fairchild 255A, Fairchild 248, Allen Organ 75

Avatar du membre
banzai
Membre honoraire
Messages : 418
Enregistré le : ven. 1 févr. 2013 15:53
Localisation : Ile de France

Re: Heathkit W5M

Message par banzai »

j'adore ! juste magnifique :love: :love: :love:
Thorens TD 166 MKII, Linn K5 ; Nec P350E, Ortophon 2M mono; Lenco L75, Goldring D42
BST IC302
Sphinx Myth 9; Siltech 4-80 S ;
Audio-Innovation SE500 en PP 350B triodes connected
Jadis Eurythmie 8 ; Bi-Cablage Link Monitor S3

Avatar du membre
pa@pa74
Membre éminent
Messages : 1974
Enregistré le : mer. 23 oct. 2013 11:11
Localisation : Haute-savoie

Re: Heathkit W5M

Message par pa@pa74 »

Ils sont vraiment beaux, cela donne envie de passer aux tubes. :yes!:
Claude

Le prix s'oublie, la qualité reste... ( Michel Audiard "Les Tontons flingueurs" )

Avatar du membre
Bertrand
Super Modérateur
Messages : 2069
Enregistré le : dim. 20 févr. 2011 20:47
Localisation : Le Vésinet

Re: Heathkit W5M

Message par Bertrand »

Ils sont en très bon état. Que penses-tu des MBGO russes en liaison? J'en ai un paquet inemployés chez moi, en 2, 4 et 30µF, et je m'interrogeais justement sur leur qualité en liaison.
Un tourne disque, des tubes et du haut rendement, et quand je serai grand, j'aurai une TD224 pour écouter des opéras de Wagner en 78trs... :whistle:
Ne le répétez pas, mais j'ai aussi des rogers ls3/5a :D

Avatar du membre
Unic
Super Modérateur
Messages : 3516
Enregistré le : mer. 24 mars 2010 16:24
Localisation : Val-de-Marne (94)

Re: Heathkit W5M

Message par Unic »

Lovely ! :love:

Si c'est un montage en ultralinéaire, tu devrais essayer de les passer en pseudo-triode.
Ça marche bien avec les KT88/6650, sans trop sacrifier la réserve de puissance. ;)

6336A

Re: Heathkit W5M

Message par 6336A »

Bonjour
Oui, les transfos de sortie étaient de bonne qualité sur ce schéma Williamson. A noter que les KT66 d'origine étaient des gemalex, et que les ECC82/12AU7 étaient marquées "heathkit".
En large bande et sur des enceintes actuelles, très souvent de rendement bien inférieur et sous amorties par rapport à celles de l'époque, ces blocs monos se comportent plutôt correctement dans le grave, aux mesures comme à l'écoute. Celui-ci est pas mal détouré, avec une bonne dynamique. La plupart de ses concurrents étant plutôt ronds comme des melons.
Je pense que ceci est dû au taux de contre réaction assez élevé pour un ampli à tubes, environ 20 db.

Avatar du membre
Scotty
Membre honoraire
Messages : 157
Enregistré le : mer. 25 mars 2015 12:30
Localisation : Paris

Re: Heathkit W5M

Message par Scotty »

Magnifique ! Merci Brice.
- Are you a mod or a rocker?
- No, I'm a mocker.

Avatar du membre
Brice H de C
Membre honoraire
Messages : 135
Enregistré le : ven. 8 janv. 2016 14:22
Localisation : New York

Re: Heathkit W5M

Message par Brice H de C »

Merci a tous.

Pour repondre a Bebert: excellents ces PIOs Russes. Je les ai achete sur mesure pour cet ampli. Aussi la raison ci dessous:

En effet, cet ampli a eu des problemes de fiabilitee au debut: le transfo d'alimentation etait sous-dimensionne: Il chauffait beaucoup et tombait. Il etait petit et pas "potte", enfin mis dans du tar.
Heathkit l'a remplace par le modele comme les miens.
L'autre probleme inquietant etait sur la sortie: les tubes de sortie, voir le transformateur de sortie (16309) tombaient aussi.
Heathkit a remplace le transfo de sortie par un modele meilleur, un peu plus gros, le modele 16458.

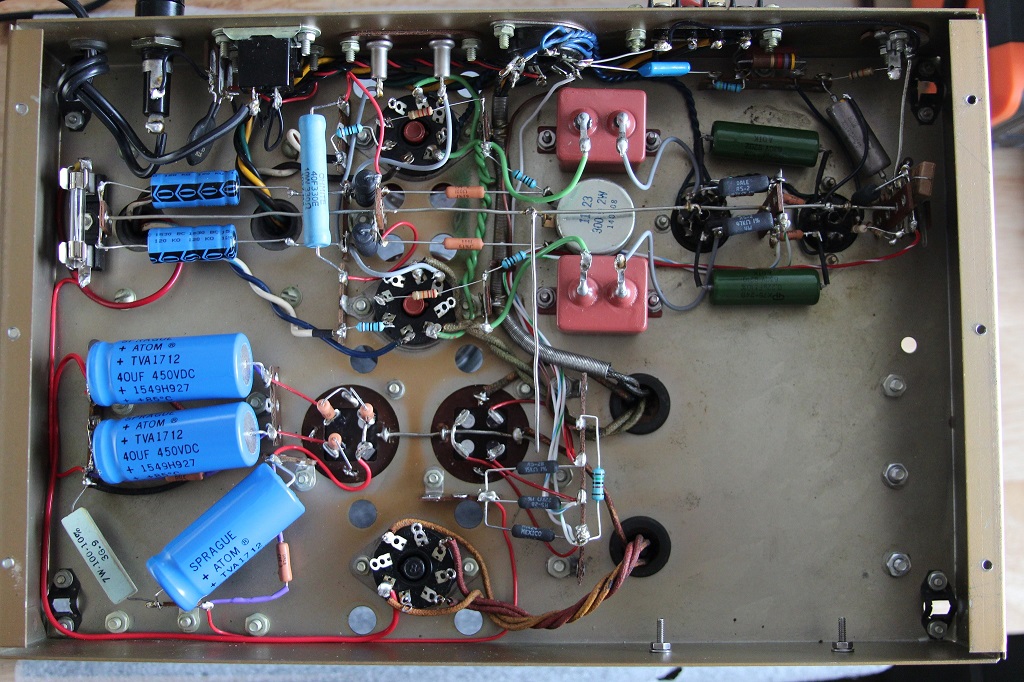

Apres avoir observe cet ampli, je me suis appercu que le condensateur de liaison avant l'etage de sortie (1uF 400V) etait sous-dimensionne.
Au demarrage, ce condo prend pres de 500V prndant quelques secondes. De plus de nos jours le voltage du secteur est plutot vers 122V que les 117V originaux, On arrive facilement a un B+ qui passe les 500V.
Je suppose que ces condos se degradaient avec le temps, avaient des fuites de courant continu, qui finissaient pas endommager l'etage de sortie, d'une facon ou d'une autre.
J'ai essaye un condo en plastic mais je n'ai pas aime le son. J'ai commande et installe ces PIOs Russes et ce sont des merveilles. Les gars qui font des amplis SET les utilisent beaucoup et comme se sont des mordus de la qualite, je me suis dit qu'il ne pouvaient pas etre mauvais.

Afin de soulager cet ampli, je me suis donc fabrique une boite pour abaisser le voltage de 6 volts AC (ou 12 aussi) avec un petit transformateur 12VCT 4Amp monte en bucking (serie avec le secteur en contre phase). C'est moche mais ca marche super bien. Le voltage est de 114.7VAC maintenant comme au temps ou il a ete cree.

Une photo de cette "merveille" , ha ha.
McIntosh C2500 MC402 MC225 MC240 MC275 MC30 LS340
Acrosound: UL120, 20-20, 20, UL II, Eico HF-60
Marantz 8b, Fairchild 255A, Fairchild 248, Allen Organ 75

Avatar du membre
SidSmith
Membre éminent
Messages : 1919
Enregistré le : mer. 15 janv. 2014 00:42
Localisation : Estrie, Québec

Re: Heathkit W5M

Message par SidSmith »

Superbe ! Je me fabriquerais bien un abaisseur de tension de ce genre pour mes électroniques !
''I never could get transistor gear to sound as open and lifelike as tube gear, but I think no one else has either.'' -Sid Smith

Avatar du membre
pat74
Membre honoraire
Messages : 447
Enregistré le : sam. 23 mars 2013 22:58
Localisation : Sud-est

Re: Heathkit W5M

Message par pat74 »

Bon sang que c'est beau les amplis à tube :genial: ,j'ai vraiment hate que le mien arrive :autralia:
Patrick
