H.H. Scott 299C

Un chauffage pour l'hiver et du miel pour les oreilles.
Répondre
Avatar du membre
Unic
Super Modérateur
Messages : 3315
Enregistré le : mer. 24 mars 2010 16:24
Localisation : Val-de-Marne (94)

Re: H.H. Scott 299C

Message par Unic » jeu. 13 août 2015 10:54

Le Schéma avec des 6GH8 et non des 7199 en phase-inverter/driver. ;)
(clic pour agrandir)



Source : http://oldtech.net/scott.html

Avatar du membre
SidSmith
Membre éminent
Messages : 1886
Enregistré le : mer. 15 janv. 2014 00:42
Localisation : Estrie, Québec

Re: H.H. Scott 299C

Message par SidSmith » jeu. 13 août 2015 11:55

du pcb, produit toxique
Je dirais même plus, cancérigène.
''I never could get transistor gear to sound as open and lifelike as tube gear, but I think no one else has either.'' -Sid Smith

Avatar du membre
Olorin
Membre no life
Messages : 2437
Enregistré le : mer. 2 déc. 2009 09:21
Localisation : Somewhere over the rain-beau

Re: H.H. Scott 299C

Message par Olorin » jeu. 13 août 2015 12:07

C'est gant, masque et endroit aéré obligatoire. Car en plus d'être cancérigène et toxique, sa laisse une bonne odeur.

@Pedro : merci pour le schema, mais je préfère quand il est ... sur une page :D
viewtopic.php?f=82&t=50227&p=522779#p522779
La qualité n'arrive jamais par accident!

Avatar du membre
Olorin
Membre no life
Messages : 2437
Enregistré le : mer. 2 déc. 2009 09:21
Localisation : Somewhere over the rain-beau

Re: H.H. Scott 299C

Message par Olorin » jeu. 13 août 2015 15:18

La qualité n'arrive jamais par accident!

Avatar du membre
SidSmith
Membre éminent
Messages : 1886
Enregistré le : mer. 15 janv. 2014 00:42
Localisation : Estrie, Québec

Re: H.H. Scott 299C

Message par SidSmith » jeu. 13 août 2015 20:57

C'est gant, masque et endroit aéré obligatoire. Car en plus d'être cancérigène et toxique, sa laisse une bonne odeur.

''Ce produit est instable dans les conditions suivantes: Il peut se décomposer en dégageant des fumées toxiques de monoxyde de carbone, de dioxyde de carbone, de chlorure d'hydrogène, de phénols et d' aldéhydes.

Porter un appareil de protection des yeux et éviter tout contact avec la peau. Ne pas manger et ne pas boire pendant l'utilisation. Ventiler adéquatement sinon porter un appareil respiratoire approprié.''
''I never could get transistor gear to sound as open and lifelike as tube gear, but I think no one else has either.'' -Sid Smith

Avatar du membre
Olorin
Membre no life
Messages : 2437
Enregistré le : mer. 2 déc. 2009 09:21
Localisation : Somewhere over the rain-beau

Re: H.H. Scott 299C

Message par Olorin » ven. 14 août 2015 13:19

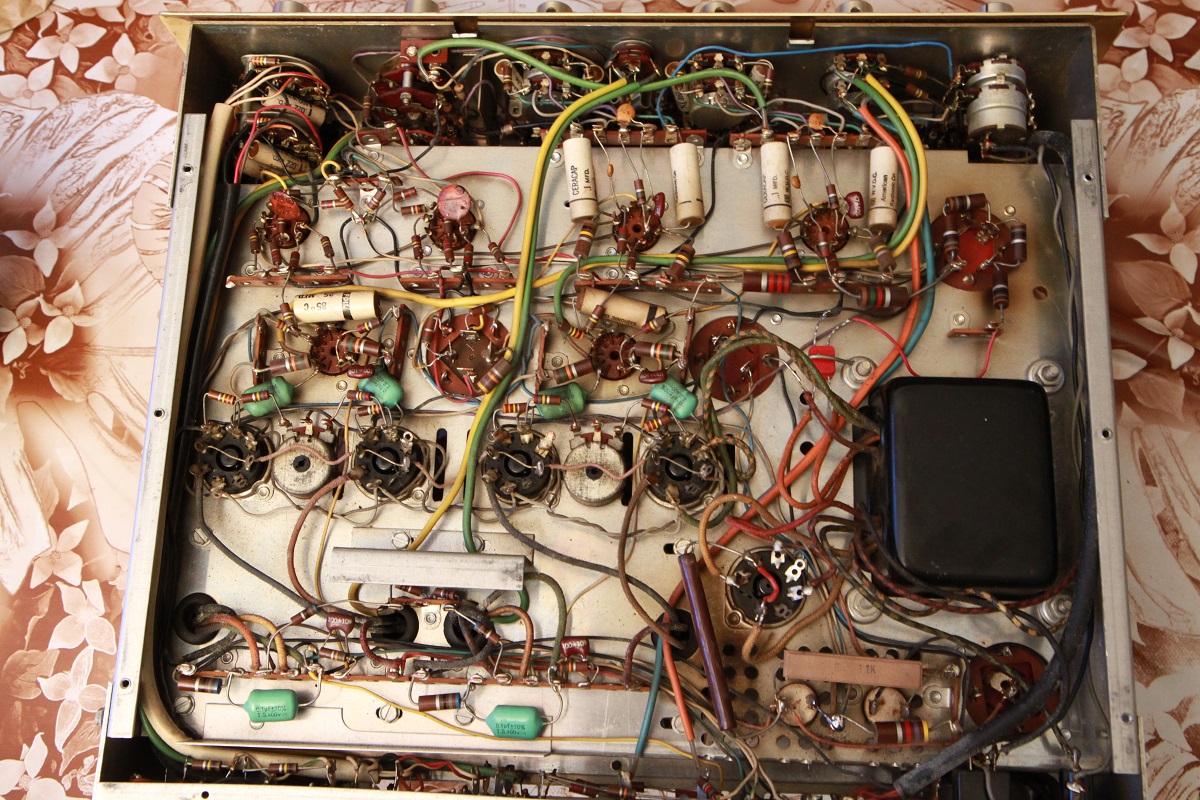

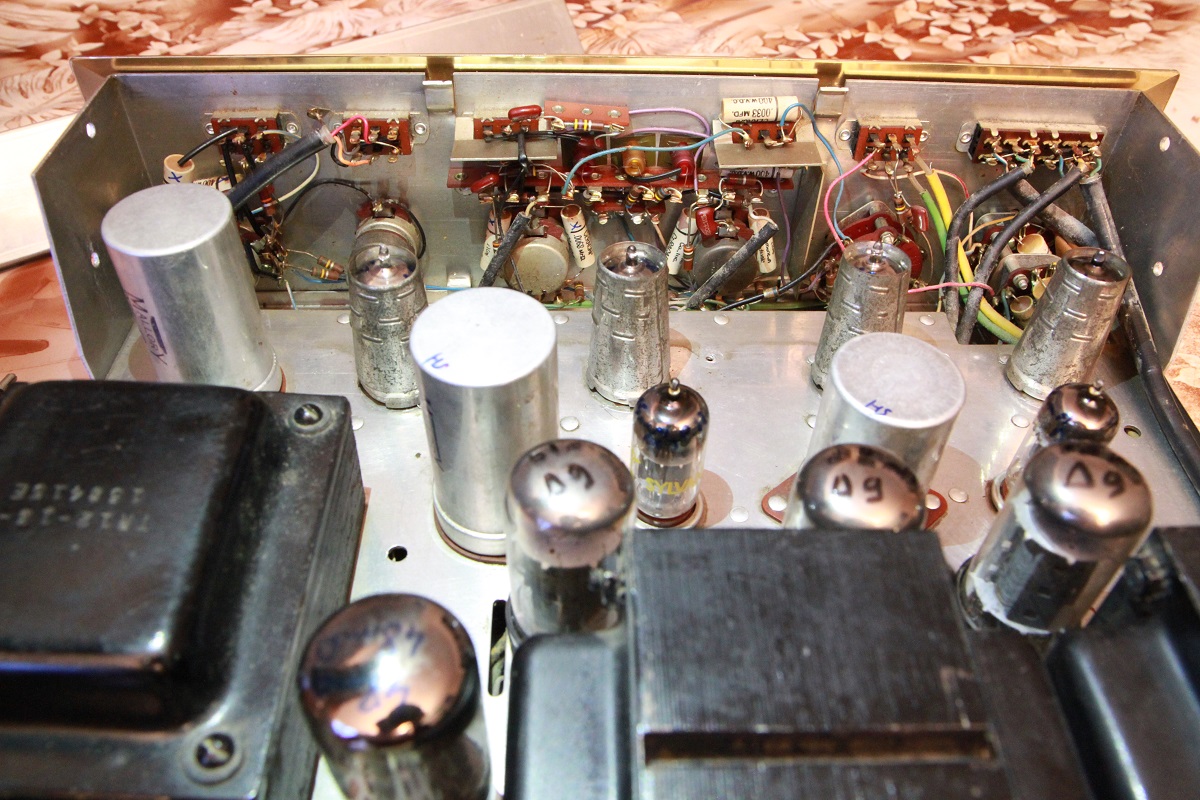

Voilà l'intérieur de la bebête.
La qualité n'arrive jamais par accident!

Avatar du membre
Klemp
Administrateur du site
Messages : 6054
Enregistré le : lun. 2 juil. 2012 22:39
Localisation : Toujours dans mon terrier

Re: H.H. Scott 299C

Message par Klemp » ven. 14 août 2015 15:38

Bonjour Rodolphe .... je l' avais signalé à Pedro avant qu' il ne passe chez toi ...

Attention à la capa multi-section C207-C208-C209-C210 réservée au filtrage du filament des tubes .... le positif de cette capa est à la masse ... C' est pour cela qu' il est installé sur un support isolé.

Cela est fréquent sur les Scott à tubes
Jean

Avatar du membre
LeTOF
Membre éminent
Messages : 1808
Enregistré le : jeu. 12 nov. 2009 20:16
Localisation : Oise

Re: H.H. Scott 299C

Message par LeTOF » ven. 14 août 2015 15:39

Il est quand même sacrément propre et assez accessible , c'est un bel achat .....

:libérer la parole:

Avatar du membre
Olorin
Membre no life
Messages : 2437
Enregistré le : mer. 2 déc. 2009 09:21
Localisation : Somewhere over the rain-beau

Re: H.H. Scott 299C

Message par Olorin » ven. 14 août 2015 15:47

Heifetz a écrit :Bonjour Rodolphe .... je l' avais signalé à Pedro avant qu' il ne passe chez toi ...

Attention à la capa multi-section C207-C208-C209-C210 réservée au filtrage du filament des tubes .... le positif de cette capa est à la masse ... C' est pour cela qu' il est installé sur un support isolé.

Cela est fréquent sur les Scott à tubes
Bonjour Jean

En effet, Pedro m'a passé le message et on a trouvé celui dont son positif est relié à la bassemasse. Par chance c'est l'un des rare à être encore dans ses specs.
Mon redresseur de tension par contre me parait pas du tout d'origine... c'est le petit boiter rouge , en haut à gauche du gros transfo d'alimentation.
Là je recense les condensateurs présents dans l'ampli pour changer tout les chimiques. Il y en a prés de 70 :sweat:.

Plus une résistance en céramique de 15Mohms qui a brûlé un doights de Pedro.... la R218. Mais ... la tension est peut être trop élevée aussi....

Au boulot donc :D
Modifié en dernier par Olorin le mar. 14 mars 2017 16:20, modifié 1 fois.
La qualité n'arrive jamais par accident!

Avatar du membre
Klemp
Administrateur du site
Messages : 6054
Enregistré le : lun. 2 juil. 2012 22:39
Localisation : Toujours dans mon terrier

Re: H.H. Scott 299C

Message par Klemp » ven. 14 août 2015 16:06

Olorin a écrit : on a trouvé celui dont son positif est relié à la basse.
T' es enrhubé ? :whistle:
Jean
