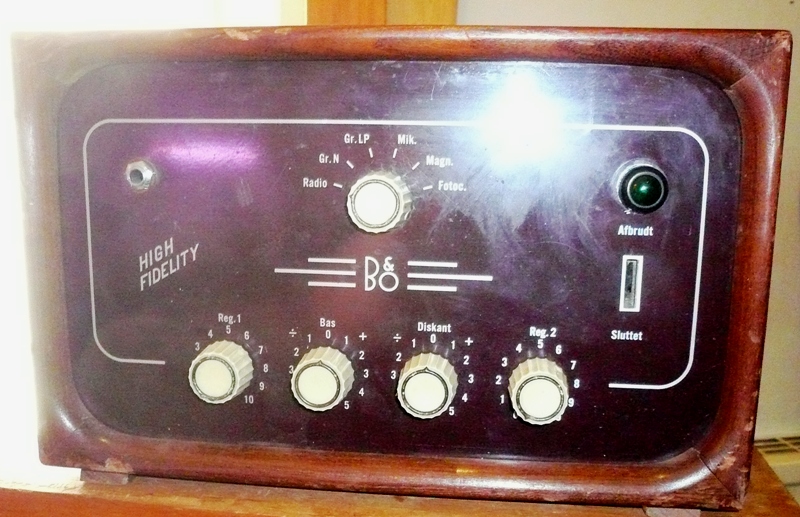

B&O High Fidelity 911H44

Un chauffage pour l'hiver et du miel pour les oreilles.
Répondre
Avatar du membre
fanhifi94
Membre honoraire
Messages : 123
Enregistré le : lun. 27 févr. 2012 14:38
Localisation : Val-de-Marne

B&O High Fidelity 911H44

Message par fanhifi94 »

Bonjour a tous.
Je rêve depuis plusieurs années d’un ampli lampe à la maison. Malheureusement je n’y connais encore rien dans ce domaine. Je me suis rendu acquéreur d’un petit ampli récemment, peu être un peu hâtivement je vous l’accorde.
Après de nombreuses heures de recherche sur la toile et n’ayant trouvé aucune information je suis un peu perdu et je ne connais toujours pas la référence exacte de celui ci.
Les seules choses que je peu dire sont :
B&o model HIGH FIDELITY type : HF
Ampli mono
Impédance de sortie 5, 10, 15 ou 20 Ohm
Les lampes qui le composent sont toute de marque Philips miniwatt :
En partie arrière (ampli) 2 x EL84, 1 x ECC83 et 1 x EF86
En parti avant (préampli) 2 x ECC83 et 2 x EF86

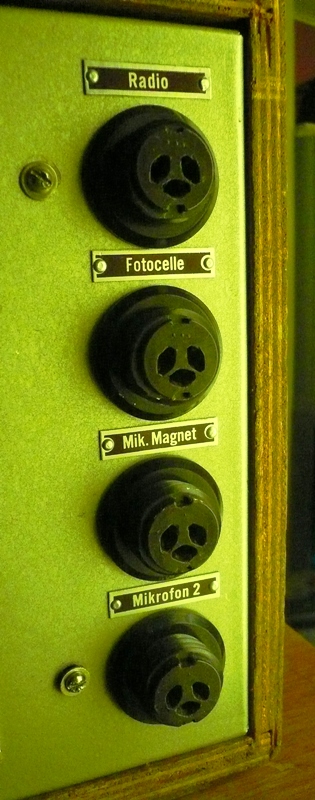

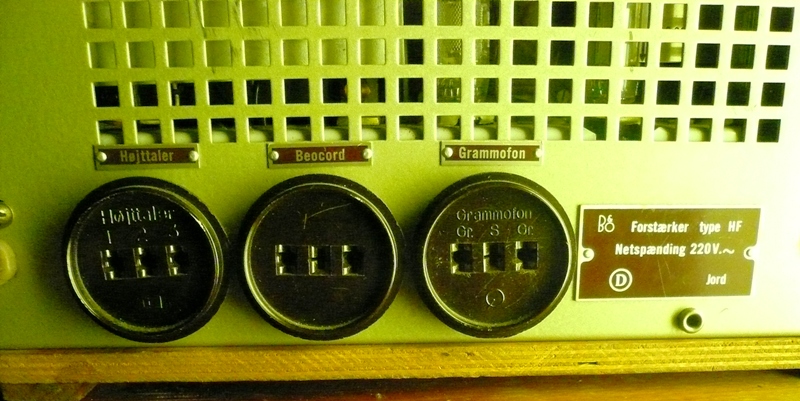

Entrées : Beocord, Grammofon, Radio, Fotocelle, Mik. Magnet, Mikrofon 2
Sorties : 1 connectique HP mono a l’arrière et 1 en façade de type jack Mono
Avant de me lancer a corps perdu dans la restauration de celui-ci, j’aimerais avoir votre avis sur cette pièce de musée.
A savoir ce que je pourrais espérer en tirer et si cela en vaut la peine. Je ne suis pas avare de mon temps mais je ne sais pas ci cela en vaut le coup.
Je ne sais même pas quel type de source je pourrais connecter.
Platine vinyle ? Radio actuel ? Lecteur Cd ?
La lumière de quelques amateurs éclairés me serait bien utile.
Modifié en dernier par fanhifi94 le jeu. 26 mars 2015 15:44, modifié 6 fois.
Julien.
Avatar du membre
guilhem
Membre honoraire
Messages : 148
Enregistré le : ven. 6 janv. 2012 19:41
Localisation : 75

Re: B&o High Fidelity lampe

Message par guilhem »

Les "lampistes" sont en vacances ? :help:
Avatar du membre
Clavette
Membre V.I.P
Messages : 6301
Enregistré le : jeu. 31 déc. 2009 02:53
Localisation : Mr Clean Condo

Re: B&o High Fidelity lampe

Message par Clavette »

Je pense qu'il mériterait franchement d'être remis en état vu la qualité de construction initiale.
Cedric
Avatar du membre
fanhifi94
Membre honoraire
Messages : 123
Enregistré le : lun. 27 févr. 2012 14:38
Localisation : Val-de-Marne

Re: B&o High Fidelity lampe

Message par fanhifi94 »

Oui c’est un très bel appareil mais il y a beaucoup de travail à faire dessus.
Les quelques restaurations que j’ai pu lire sur le site me semblait réalisable.
Changement des condensateurs et des résistances, les supports de lampe ext….
La je dois dire qu’au première abord j’ai pris peur.

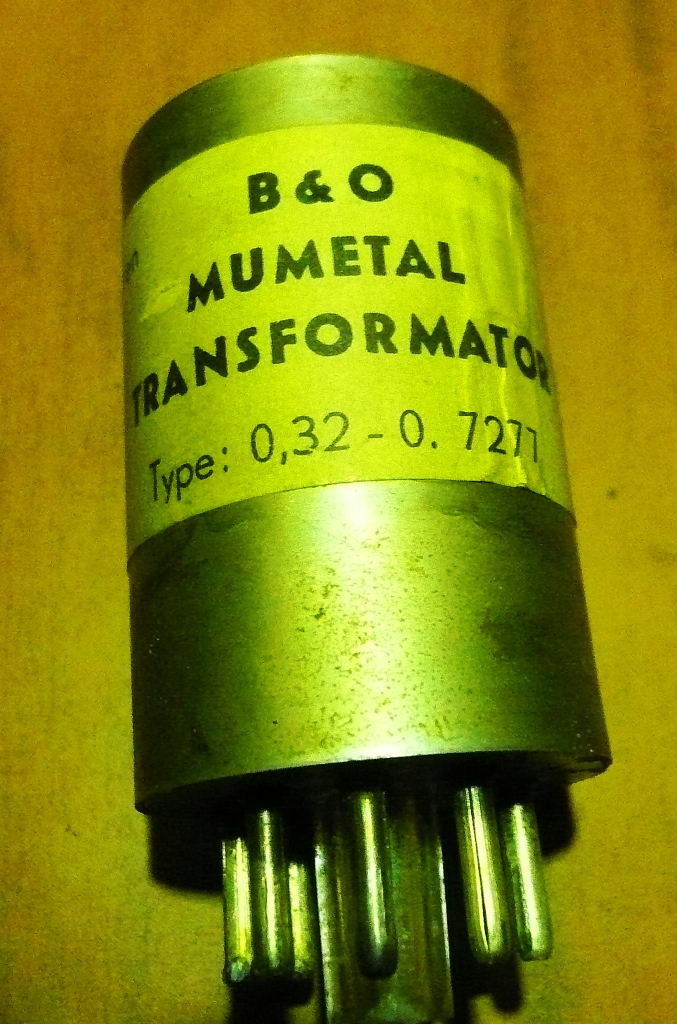

Quelques composants me son inconnu, comme les MUMETAL TRANSFOMATOR ????? :gne:
Après recherche j’ai cru comprendre que c’était des isolant magnétique principalement utilisé pour l’amplification des micros (je vous avoue que sa ne m’en dit pas plus). J’espère qu’ils sont encore bons car il semble que ces pièces sont introuvables.
Je tenterais bien de sortir un schéma mais j’attends d’avoir l’avis d’expert en la matière.
Julien.
Avatar du membre
michel29
Membre éminent
Messages : 1799
Enregistré le : mar. 3 août 2010 18:47

Re: B&o High Fidelity lampe

Message par michel29 »

les pots avec "mumetal" dessus sont des transfos d'impédance
le pot contient un petit transfo , mis à l'abri des champs magnétiques produits par le transfo d'alim

bien des rapports de transformations sont possible selon l'usage prévu
B&O en fait quel usage ?
transfo de micro pour désymétrier ule ligne de micro ?

j'en ai recylé ( des Melodium) pour en faire des DI passives
viewtopic.php?f=89&t=18594&p=222406&hil ... um#p222406"
transfo de cellule de platine vynile ?
Avatar du membre
fanhifi94
Membre honoraire
Messages : 123
Enregistré le : lun. 27 févr. 2012 14:38
Localisation : Val-de-Marne

Re: B&o High Fidelity lampe

Message par fanhifi94 »

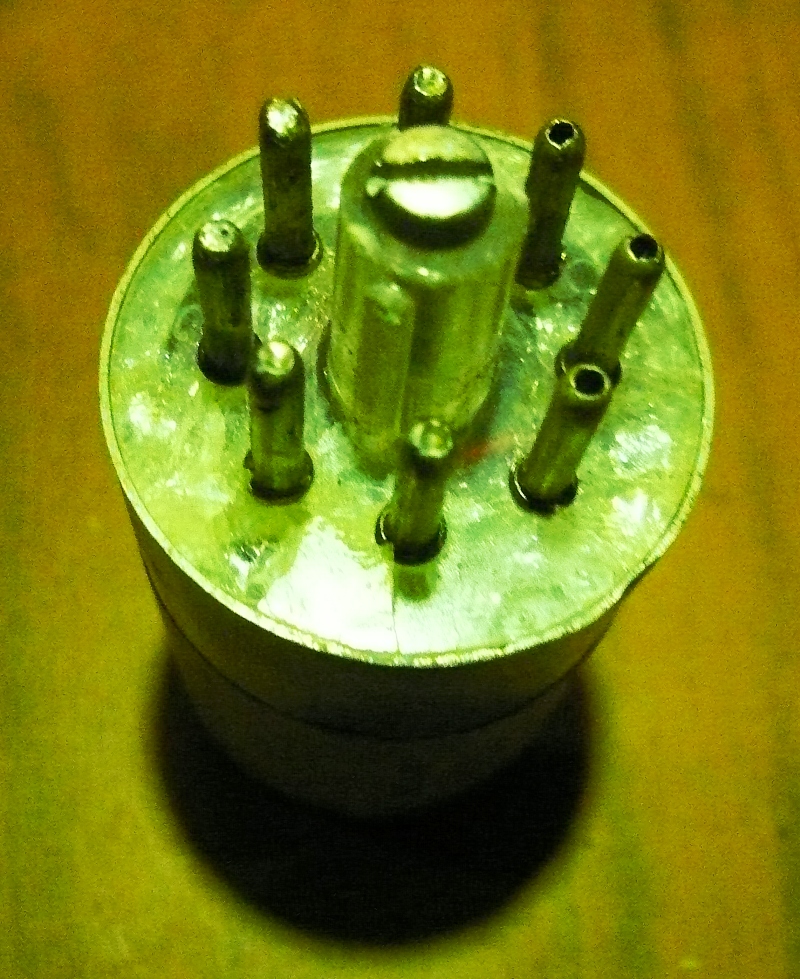

Il y a trois transformateurs de ce type sur l’ampli.
Tout ce que je peu te dire pour le moment est que certain plot de ces transfo vont directement au sélecteur de source.
Il faudrait que je démonte la façade pour voir plus en détail ou va le reste du câblage.
Ils sont entiers mais leurs connecteur est tout fissurer et les axes tiennent à peine en place.
Le cache cylindrique ce retire je pourrais donc re-fabriquer au besoin la partie plastique qui est visser sur le transformateur avec beaucoup d’heure d’usinage^^
Par contre au multimètre aucune conductivité sur les deux en partie avant (test entre les 5 plots qui sont connectés).
Peu être normale ?

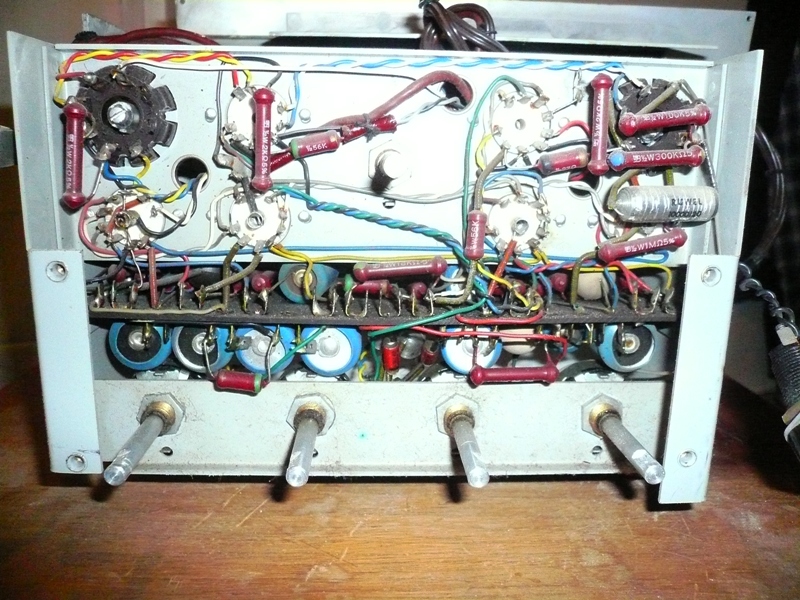

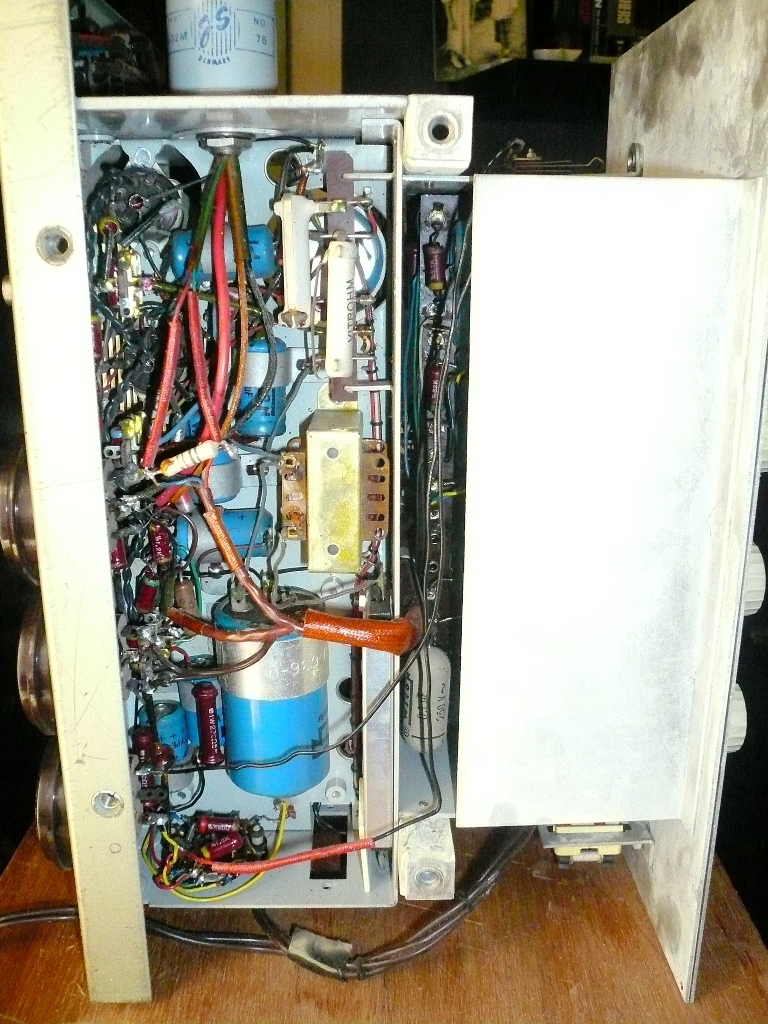

Quelques photos en prime :
Julien.
Avatar du membre
fanhifi94
Membre honoraire
Messages : 123
Enregistré le : lun. 27 févr. 2012 14:38
Localisation : Val-de-Marne

Re: B&o High Fidelity lampe

Message par fanhifi94 »

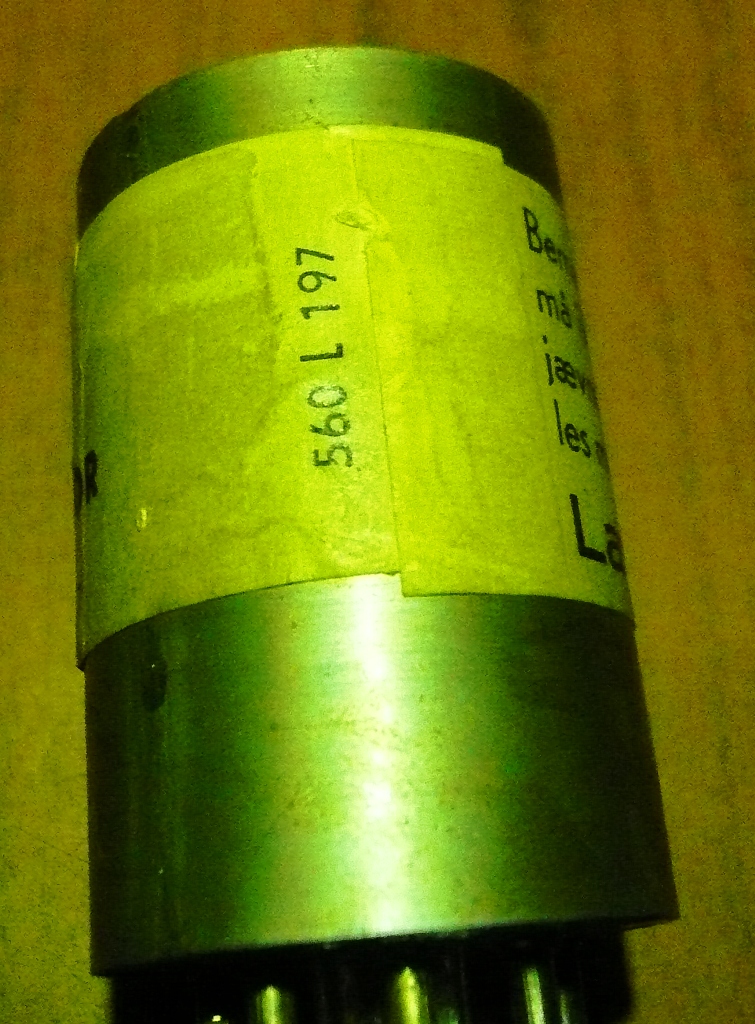

MER…… après traduction on ne doit pas les tester au multimètre….dur !!!!!

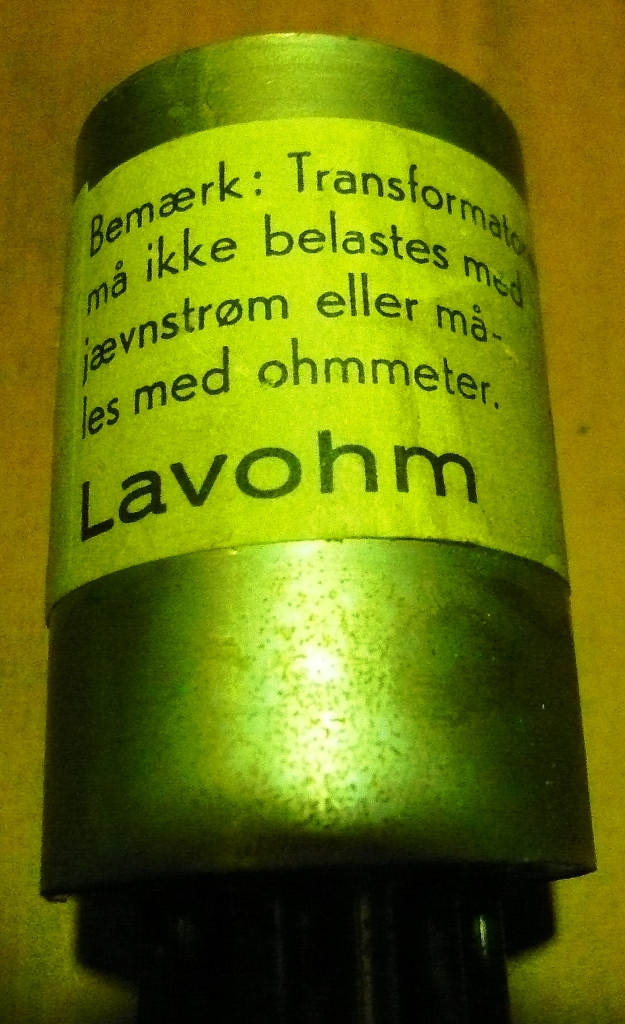

bemaerk : transformatoren mâ ikke belastes med jævnstrøm eller males med ohmmeter
=
Note: le transformateur ne doit pas être chargé avec un courant continu ou peinte avec un ohmmètre

J’ai clairement M……DER sur le coup j’espère que je n’ai pas fait de dégât. :mur: :mur: :mur:
En même temps je ne suis pas resté plus d 2scd sur chaque plot.
Il n’a peu être pas eu le temps de ce charger.
Julien.
Avatar du membre
fanhifi94
Membre honoraire
Messages : 123
Enregistré le : lun. 27 févr. 2012 14:38
Localisation : Val-de-Marne

Re: B&o High Fidelity lampe

Message par fanhifi94 »

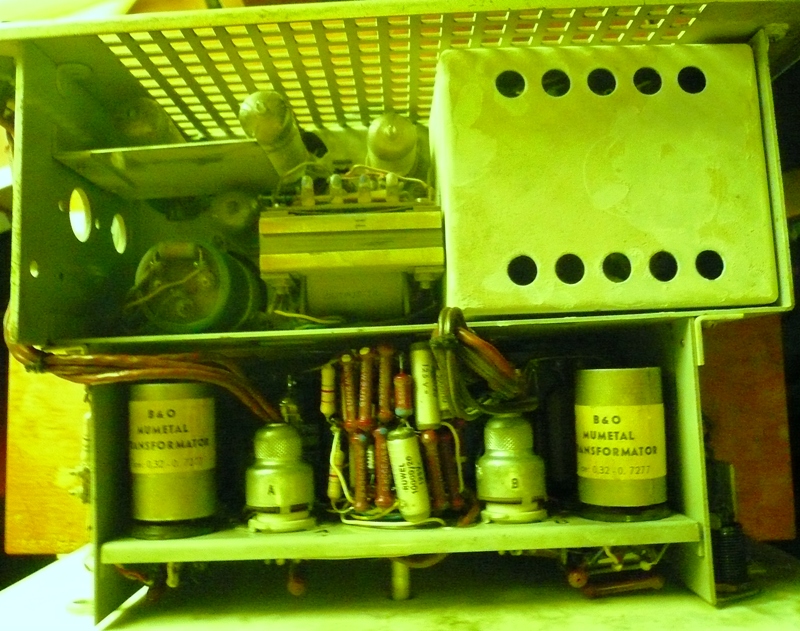

Ce soir j’ai déposé la façade de l’ampli !
Et j’ai la réponse à ta question michel29.

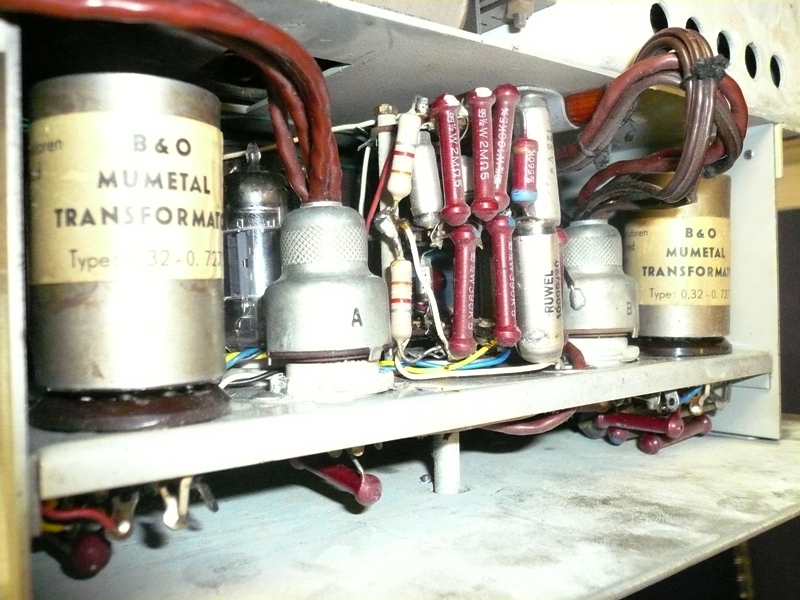

Pour ce qui est de l’utilisation des MUMETAL, ils ont chacun une entrée en charge.
Pour les deux qui ce trouve a l’avant, un sert a l’entrée Radio (celui de gauche sur la photo) et l’autre a la Fotocelle (celui de droite).
Pour celui qui ce trouve en partie arrière, il est utilisé pour l’entrer Grammofon.

Le poste de ce petit ampli n’amasse pas foule je vais donc préciser ma demande qui est peu être un peu vague.
J’aimerais savoir l’utilisation que je pourrais faire de cet ampli.
A savoir ci je peu brancher une source d’un appareil actuel en adaptent la connectique.
Dans un premier temps j’aimerais tester la bête sois avec une radio soit avec une platine vinyle.
Possible ou non ?
J’aimerais aussi en savoir plus sur cette entrée Fotocelle. Je ne sais pas du tout de quel appareil on parle, même avec mon ami Google.
Quel enceinte utilisé sur cette ampli ?
J’ai une celestion ditton 15 orpheline dans un coin je pourrais la ressortir pour l’occasion.
J’ai surement du dire des énormités dans ce que je vous propose et c’est pour cela que j’ai besoin de vous :help: . Je ne souhaite pas massacré cette pièce plus que rare et aimerais apprendre à la dompté.
Julien.
Klemp

Re: B&o High Fidelity lampe

Message par Klemp »

C' est un très joli appareil que tu as ... ... Et je suis sincère...

Il ne doit pas y avoir grand chose à vérifier pour le faire fonctionner à nouveau au mieux de sa forme... seulement les capas de filtrage d' alimentation.. car les composants me paraissent d' excellente facture ...

C' est rare de trouver sur un appareil comme celui-ci des transformateurs enfichables, de la même manière que des productions professionnelles comme sur des amplis à tubes Altec, RCA ou Western...

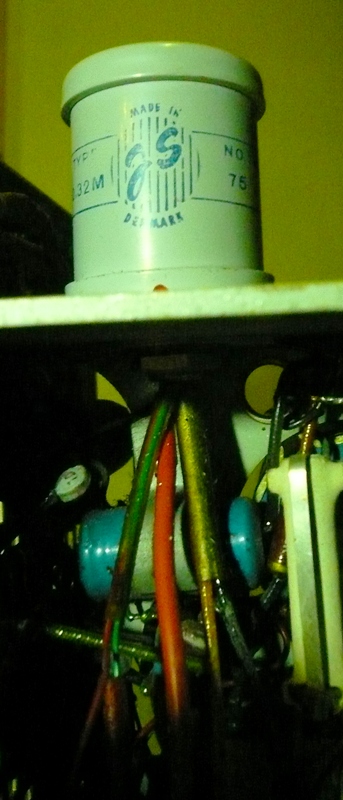

Ces transformateurs, en plus, sont je pense loin d' être médiocre ... je crois que ce sont des JS (Jörgen Shou)..

Il y en a un qui doit être utilisé pour y relier une Ortofon type "C"..
Si tu te renseignes un peu sur la toile, tu verras rapidement que tu n' as pas perdu ta journée, car ces mêmes transfos peuvent être placés derrière les modèles SPU( il en faut 2), et que leurs prix atteignent des sommets...

L' idéal serait, bien sur, que tu trouves un second petit appareil de ce genre... de nos jours, ce n' est pas "mission impossible" :) ...

Donc, je tenterai dans un premier temps de restaurer celui-ci au mieux.
Klemp

Re: B&o High Fidelity lampe

Message par Klemp »

Il faut aussi que tu te mettes en quête de toute la connectique embarquée.
