Videoton "Velence" 636 N

Message par americanradios »

Voilà le début de la restauration d'un ancêtre bien rare chez nous.
Videoton est une marque de radios Hongroise !
Ce modèle "Velence" (Venise) remonte au milieu des années 50.
Il présente quelques particularités au niveau du schéma ou plutôt des tubes dont nous avons peu l'habitude chez nous : l'utilisation de tubes multiples le plus possible.
Changeuse de fréquence ECH81 (classique) ensuite, l'amplificatrice MF est composée de la partie pentode d'un seconde ECH81 (plus rare !!) le pré-ampli BF est assuré par la partie triode de cette même ECH81 (NOVAL), la détection est confiée à la partie double diode de l'EBL 21 (RIMLOCK) dont la pentode réalise l'ampli de puissance ! La redresseuse est très classique : EZ80 (NOVAL). L'utilisation de ce set de tubes indique une seconde génération de ce modèle. La première génération avait deux ECH21 et une EZ21 - seule l'EBL 21 était déjà présente.

La première étape est les démontage, le dépoussiérage et le changement des chimiques : Double 50uF de filtrage et un 25 uF qui filtre la polarisation de la finale. Deux fois 47uF et un 33uF vont prendre leur places.

Voici quelques photos.
Fichiers joints

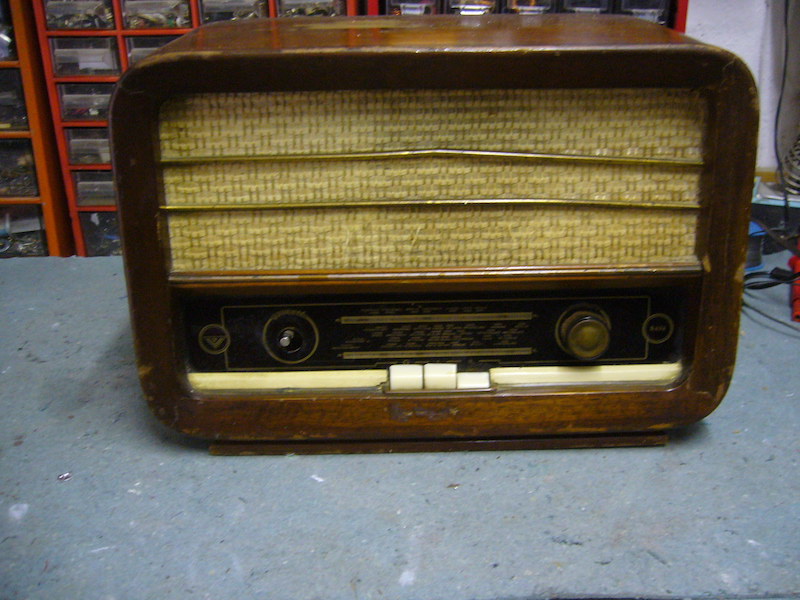

Devant
Devant
Arrière
Arrière
Dessous
Dessous
Démontage fait
Démontage fait
La glace est parfaite une fois nettoyée
La glace est parfaite une fois nettoyée
Un chimique bien sec...
Un chimique bien sec...
Vide et bien propre pour recevoir les neufs
Vide et bien propre pour recevoir les neufs
Remonté fermé au collant pour le moment - araldite plus tard
Remonté fermé au collant pour le moment - araldite plus tard
Marc

Avatar du membre
americanradios
Membre éminent
Messages : 1403
Enregistré le : jeu. 26 sept. 2013 10:53
Localisation : Yvelines
Contact :

Re: VIDEOTON "VELENCE" 636 N

Message par americanradios »

En voici le schéma.
Dans la doc, ils nomment 646 le modèle avec tubes NOVAL et 636 avec tubes RIMLOCK.
Pourtant, le mien est indiqué 636 sur la vitre et les tubes sont un mélange...
Par contre, pas d'oeil magique sur le mien (option pour modèle luxe sans doute)... Dommage.
Fichiers joints
Marc

Avatar du membre
americanradios
Membre éminent
Messages : 1403
Enregistré le : jeu. 26 sept. 2013 10:53
Localisation : Yvelines
Contact :

Re: VIDEOTON "VELENCE" 636 N

Message par americanradios »

americanradios a écrit :En voici le schéma.
Dans la doc, ils nomment 646 le modèle avec tubes NOVAL et 636 avec tubes RIMLOCK.
Pourtant, le mien est indiqué 636 sur la vitre et les tubes sont un mélange...
Par contre, pas d'oeil magique sur le mien (option pour modèle luxe sans doute)... Dommage.
Tous les tubes sont en parfait état et de marque TUNG-SOL (URSS)
Marc

Avatar du membre
chaphlip
Membre éminent
Messages : 1304
Enregistré le : mer. 30 janv. 2013 18:56
Localisation : France

Re: VIDEOTON "VELENCE" 636 N

Message par chaphlip »

:hello:
Il est beau ce poste :yes!: Et pour la mollette manquante, tu peux retrouver facilement ?
Phil

Avatar du membre
americanradios
Membre éminent
Messages : 1403
Enregistré le : jeu. 26 sept. 2013 10:53
Localisation : Yvelines
Contact :

Re: VIDEOTON "VELENCE" 636 N

Message par americanradios »

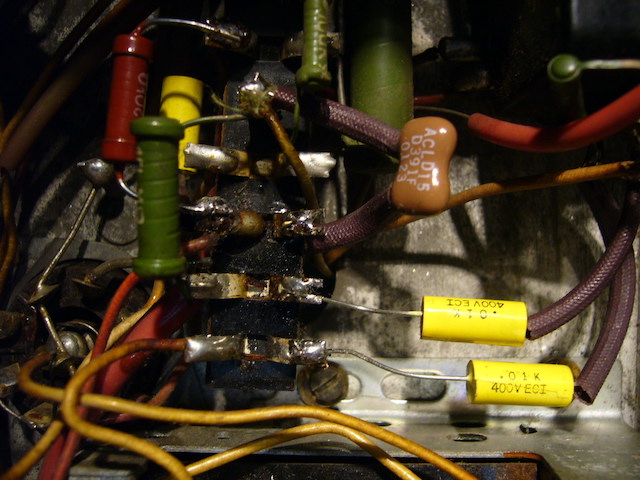

Aujourd'hui j'ai changé tous les "goudrons" et ce n'était pas du luxe : je les ai mesurés entre 4 à 8 fois leur valeur normale !
Idem pour la résistance 220K de la plaque préampli qui avait mauvaise mine et se mesurait à 2 Mohms. Résultat d'une capa de liaison en c/c qui la mettait entre le + HT et la polarisation de grille EBL21.
Puis est arrivé le premier problème pénible : un rail du bloc d'accord resté coincé touche enfoncée et ce n'était pas la mécanique mais au niveau des contacts ! WD40, KF, rien n'y a fait! donc démontage du bloc pour réparer mécaniquement : un vraie galère sur ce type de construction en l'air où les fils des bobinages vont directement aux supports des lampes.
Enfin, je m'en suis sorti.
Deuxième problème : motor boating au niveau de l'étage changeuse de fréquence : la résistance du CAG devant être à 1.5 Mohms mesurée à 15 Mohms. Autant dire les grilles HF et MF en l'air !
Troisième problème : dans la bagarre le fil de la polarisation de grille finale BF cassé : accrochage BF.

Tout ça réparé, il fonctionne mais il faut que je reprenne l'alignement car les stations sont n'importe où !!!
Donc avant tout vérifier toutes les valeurs des résistance vu la 1.5 Mohms qui pourtant ne supporte aucun courant.

Enfin, en dernier, l'ébénisterie sur laquelle il y aura du boulot aussi !

Voici quelques photos :
Fichiers joints
Marc

Avatar du membre
americanradios
Membre éminent
Messages : 1403
Enregistré le : jeu. 26 sept. 2013 10:53
Localisation : Yvelines
Contact :

Re: VIDEOTON "VELENCE" 636 N

Message par americanradios »

Merci Phil, pour le bouton j'ai peur que ce soit difficile de trouver le même. :pleure2:
Je risque d'être obligé de changer les deux... :spamafote:
Marc

Avatar du membre
americanradios
Membre éminent
Messages : 1403
Enregistré le : jeu. 26 sept. 2013 10:53
Localisation : Yvelines
Contact :

Re: VIDEOTON "VELENCE" 636 N

Message par americanradios »

J'en profite pour signaler une petite variante sur mon modèle par rapport au schéma : A1 et B1 sur le bloc d'accord sont shuntés donc couplage d'antenne direct sur la grille de l'ECH81 au lieu d'un couplage par transfo HF avec l'enroulement d'accord : plus de sensibilité sans doute mais trop de bruit aussi... à étudier.
Marc

Avatar du membre
americanradios
Membre éminent
Messages : 1403
Enregistré le : jeu. 26 sept. 2013 10:53
Localisation : Yvelines
Contact :

Re: VIDEOTON "VELENCE" 636 N

Message par americanradios »

Ce matin, "Velence" a été aligné comme il se doit. Les MF à 450 Kc puis les oscillateurs PO/GO pour placer les stations et enfin les noyaux d'accord.

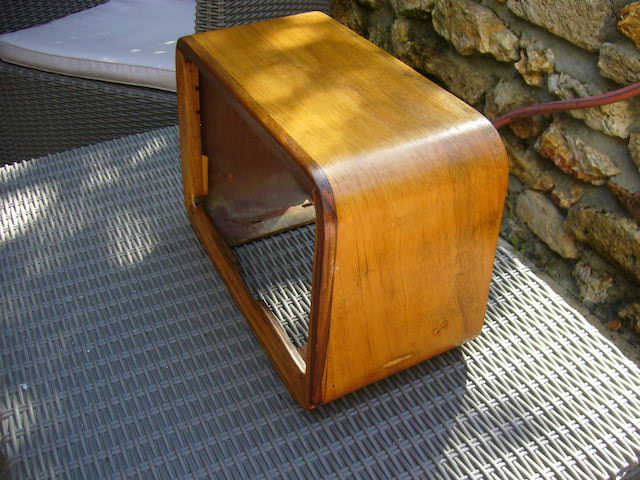

Cet après midi l'ébénisterie a été poncée pour enlever tout le vernis et le bois en dessous étant vraiment très beau, pas de vernis mais deux couches d'huile pour parquet incolore.
Le résultat est pas mal du tout.

Il reste à venir : les décorations en laiton à décaper et la toile de HP à changer. Sans oublier le plus difficile : trouver le bouton manquant et le logo "Velence" qui manque sur le bois en dessous du cadran !!! :pleure2:
Fichiers joints
Marc

Avatar du membre
kiki25
Membre honoraire
Messages : 389
Enregistré le : jeu. 16 juil. 2015 12:45
Localisation : Doubs

Re: VIDEOTON "VELENCE" 636 N

Message par kiki25 »

:hello:

J'admire, beau travail bravo !
Je n'y connais rien en TSF j'en vois s'entasser dans une brocante ( pro ) que je visite de temps en temps je pourrais à l'occasion noter les marques ...
Corinne
Carpe Diem ...

Avatar du membre
Berurier
Membre no life
Messages : 2201
Enregistré le : jeu. 29 juil. 2010 13:06
Localisation : 38, la campagne !

Re: VIDEOTON "VELENCE" 636 N

Message par Berurier »

Comme tu me fais plaisir de parler de cette marque Hongroise, c'est un pays que j'adore !!!
J'ai encore vu cette année quelques appareils de la marque en brocante là bas...
Bravo pour cette (très) belle restauration à venir !
Thierry
