Studer A68

"Solid State" uniquement
Répondre
Wagtbtoobz

Re: Studer A68

Message par Wagtbtoobz »

Ces condos n'ont plus été utilisés lorsque le modèle XF2 se sont imposés (autocicatrisants, isolation 2kV, non combustibles) , et même si les disques céramiques ont inondé l'électronique nippone ...
inbearsuits a écrit :
mar. 29 janv. 2019 10:18

Cette ampli a l'air superbe, très impatient de voir l'état intérieur du tien ! :bounce:
Assez bon état général, mais c'est encore mieux au sortir de la douche, après dissolution de l'extrait de Diesel parisien :vomi:
48 heures de séchage et on attaque les tantales ...

Wagtbtoobz

Re: Studer A68

Message par Wagtbtoobz »

Le saint a écrit :
mer. 30 janv. 2019 10:41
Ils en faisait quoi de ces amplis à Radio France?
euh, c'est plaqué à la Dymo : "ECOUTES CABINE"... monitoring de console.

Avatar du membre
Kikook
Administrateur du site
Messages : 5642
Enregistré le : ven. 6 nov. 2009 21:10
Localisation : devant les VOT.

Re: Studer A68

Message par Kikook »

Et bien sur ça se démonte presque tout seul une bière à la main :)
Don"t think twice, it's all right.
-----------------------------------------------------------------------------------------------------------------------------
Thierry

Avatar du membre
dominic
Super membre
Messages : 683
Enregistré le : mer. 21 sept. 2011 00:14
Localisation : 86/17

Re: Studer A68

Message par dominic »

Wagtbtoobz a écrit :
ven. 15 févr. 2019 17:49
[
:cfou: j'avais déjà vu des RIFA claqués et marqués VDE , mais là c'est du grand art pyrotechnique, direct sur le secteur , de quoi vous coller un incendie !


Pareil ;
J'ai eu ça sur le B780 , fabriqué au même endroit , chez Studer .
Le rifa en direct sur le secteur , avant l'inter M/A , s'est reveillé en pleine nuit .
A 5h du matin , une odeur horrible dans la maison ... :shock:

Avatar du membre
Georges de Villette
Membre honoraire
Messages : 196
Enregistré le : mar. 26 mars 2013 20:59
Localisation : Villette d'Anthon ( nord isère )

Re: Studer A68

Message par Georges de Villette »

Revox , Studer , montaient toujours ces satanés " Rifa " !
Avaient ils en fin de compte une bonne raison ?

Wagtbtoobz

Re: Studer A68

Message par Wagtbtoobz »

à l'époque, c'est une fabrication européenne, facile à approvisionner , "homologué" VDE et... peu onéreux ? les 3 autres sont craquelés, fêlés et vont passer en WIMA FKP.
Estraccion de l'un des modules, tasse de café en main :whistle: 8 BTR et il tombe
Bonne nouvelle, les trans de sortie sont OK ...

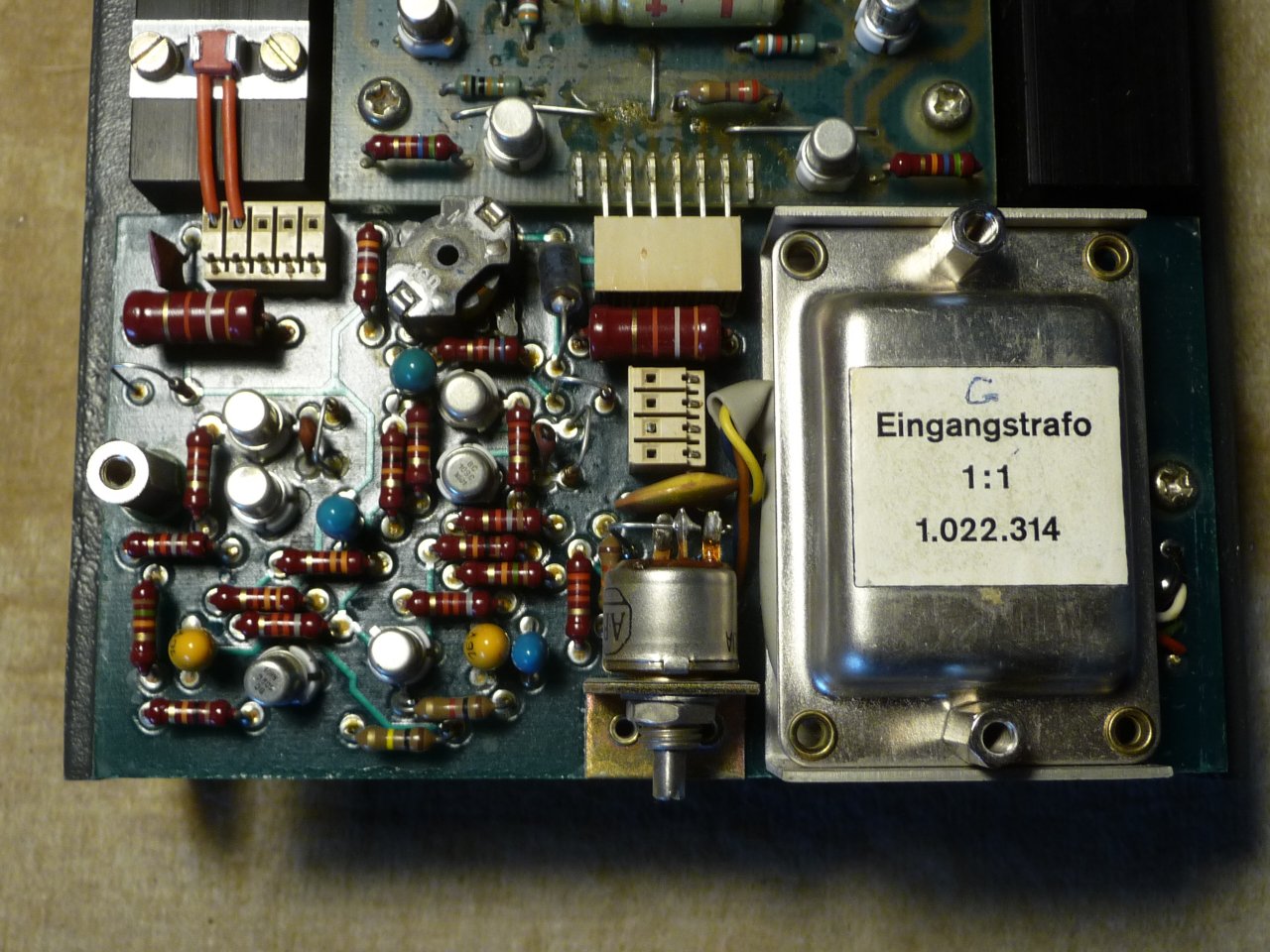

La carte entrée , en ligne symétrique sur transfo , pas d'ampli-op ... ça, on le savait.

Avatar du membre
Darkvalley
Super membre
Messages : 550
Enregistré le : mar. 19 avr. 2011 08:59
Localisation : Chambéry

Re: Studer A68

Message par Darkvalley »

Salut
Si j'ai bien lu, tu l'as passé sous l'eau ?
Laurent

"Quality is never an accident"

Avatar du membre
Georges de Villette
Membre honoraire
Messages : 196
Enregistré le : mar. 26 mars 2013 20:59
Localisation : Villette d'Anthon ( nord isère )

Re: Studer A68

Message par Georges de Villette »

Darkvalley a écrit :
dim. 17 févr. 2019 11:43
Salut
Si j'ai bien lu, tu l'as passé sous l'eau ?
J'ai compris çà aussi ! Mais je n'osais pas poser la question !
De plus on voit encore des gouttes d'eau sur la photo ! :shock:

Wagtbtoobz

Re: Studer A68

Message par Wagtbtoobz »

Oui , à la douche, j'ai écrit ... donc à l'eau très chaude pour accélérer le séchage après badigeonnage au PAIC vaisselle à la brosse à dents ... comme tout le matos qui circule ici . Pas de quoi s'affoler : c'est prévu dans les routines de production et de maintenance du matos pro (il y a longtemps qu'on n'utilise plus de condos au papier métallisé là-dedans ... heureusement ) 8-)

Après c'est rutilant presque comme au premier jour, comme tous mes Tektronix, Rhode&Schwarz etc etc ... Même l'EMT va y passer, tout comme le 1er A730 (sans l'optique) ... avec succès , même pas peur, même pour les sérigraphies (ce n'est pas qu'anecdotique) :D

La première fois que j'ai vu ça , c'était pendant mon service militaire : Une machine de crypto THOMSON-CSF était rentrée d'Abou-Dabi , avec 1kg de sable du désert (malgré les filtres ...) : on se l'ai faite au jet dans la cour au mois de juillet avant de mettre les doigts dedans et hop'là :cheer:

Ah , souvenirs ...

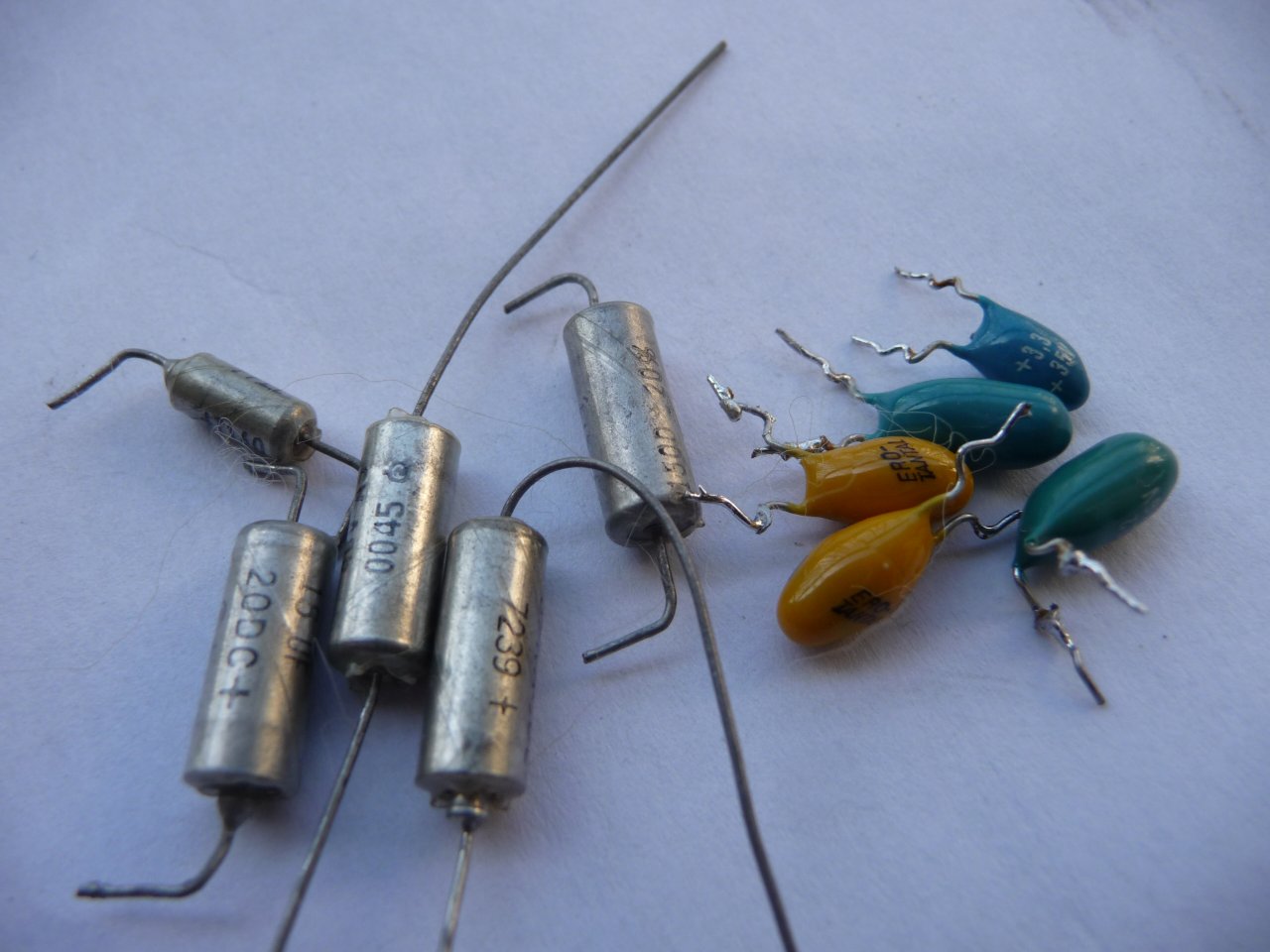

Et voilà les premiers tantales "goutte" sortis et remplacés par du CTS13 SPRAGUE et FIRCA . Même en récup de 1972 , ça ne vieillit pas ces bestioles !
Il y juste un betit broblem : Ils ne peuvent se placer qu'au verso de la carte puisque le routing des pistes et le blindage aluminium empêchent une remise en place à l'identique .

Avatar du membre
Georges de Villette
Membre honoraire
Messages : 196
Enregistré le : mar. 26 mars 2013 20:59
Localisation : Villette d'Anthon ( nord isère )

Re: Studer A68

Message par Georges de Villette »

Wagtbtoobz , merci pour ta réponse !
Maintenant je comprends tout !!! J'ai fait mon service militaire en Alsace !!!
Donc forcément je ne pouvais pas le savoir !!! LOL !!!!
