Frank 245

[Mike]

Bonjour,

Petite présentation d'un ampli Frank 245.
Globalement le mieux est de se reporter a la présentation de Yves du modèle 235 (https://www.audiovintage.fr/leforum/vie ... 74&t=36970)car extérieurement ils sont identiques si ce n'est le 3 du marquage 235 remplacé par un 4 .

En ce qui concerne les impressions d’écoute je le rejoins complètement et j'ajouterais que la spatialisation tant en largeur qu'en profondeur donne un rendu très réaliste quand au positionnement des différentes sources sonores associè a une paire de Grundig 706 compact.

Mon exemplaire est dans son jus, il est évident que les gros condos sont a changer mais le problème que je rencontre est de refaire les réglages de l'ampli après recapage sachant qu'aucun manuel n'est disponible ( ou j'ai mal cherché !!! ).

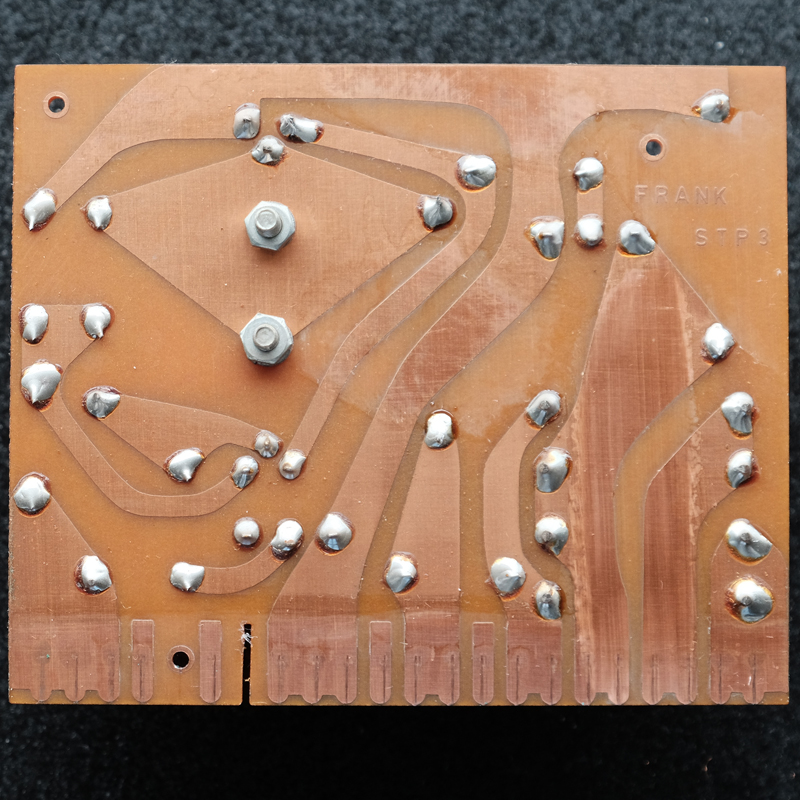

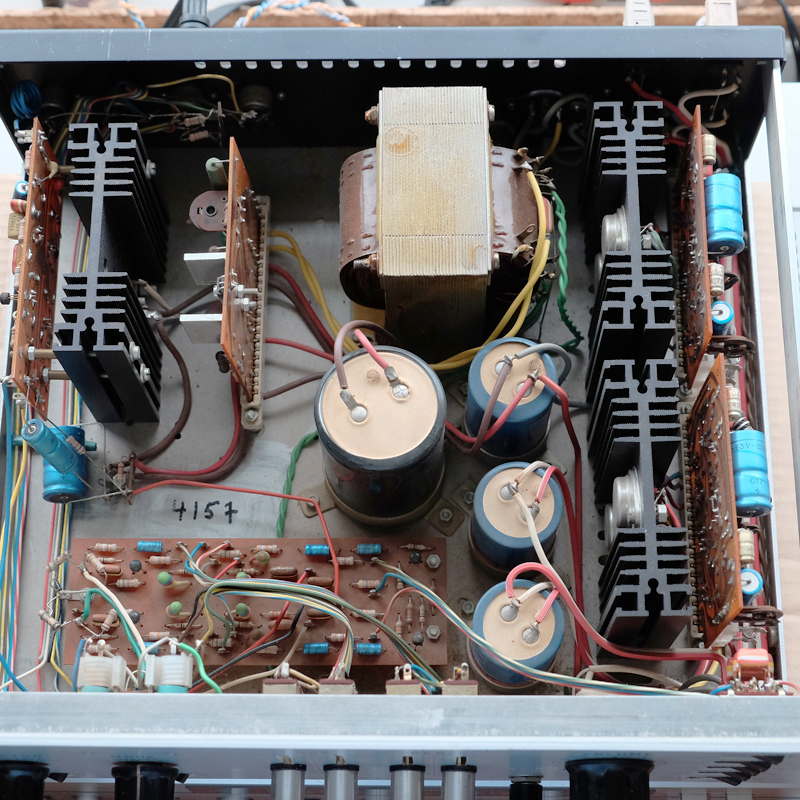

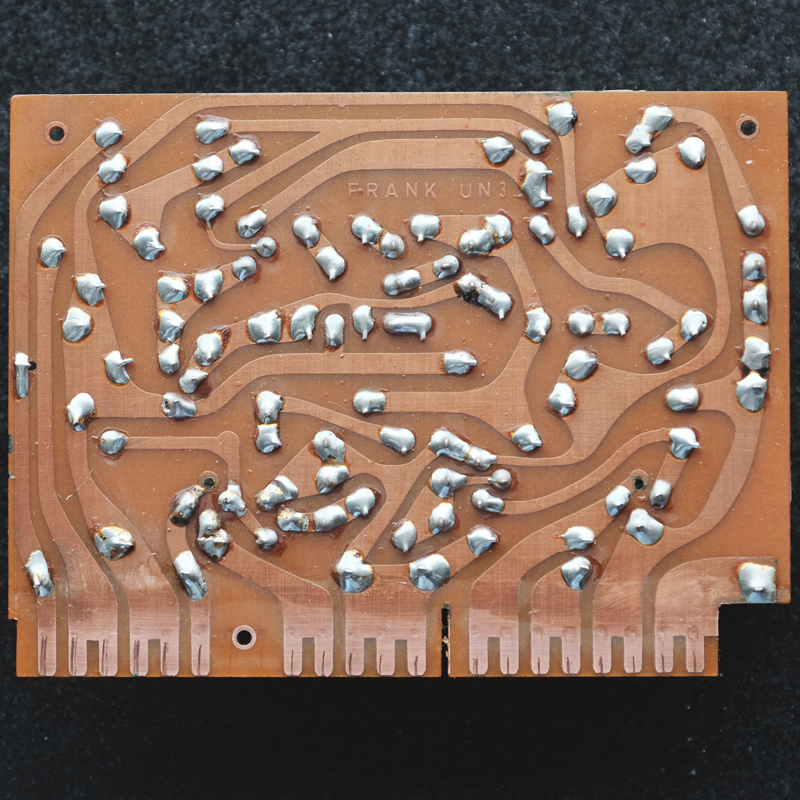

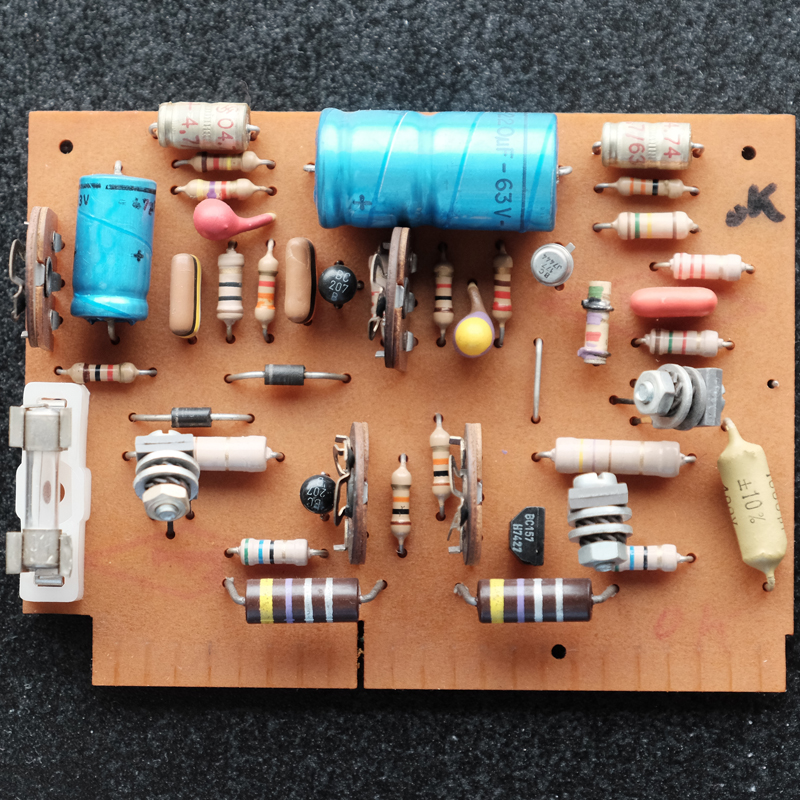

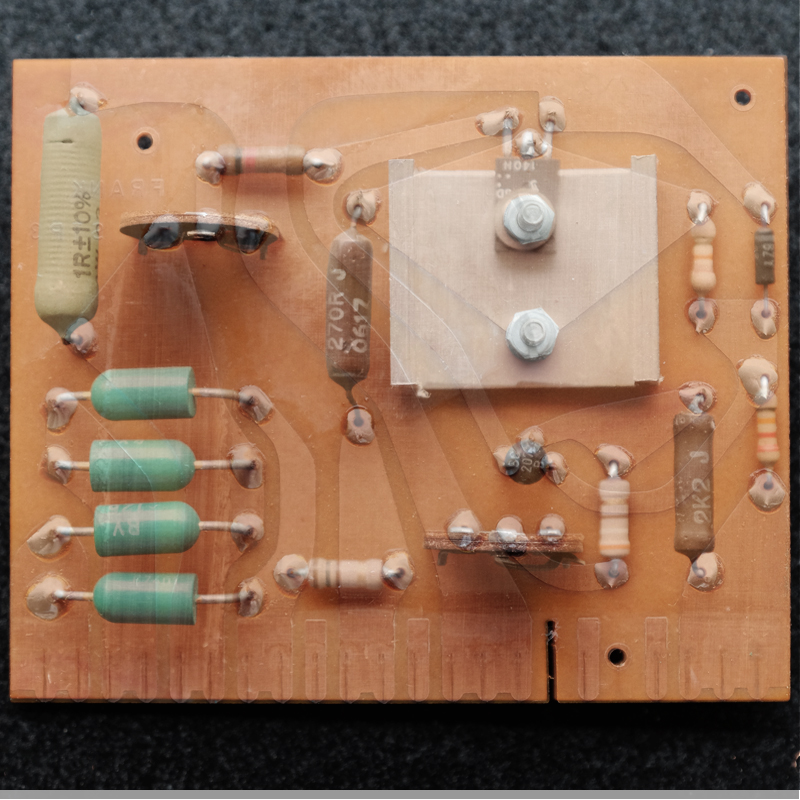

Intérieurement les différences sont bien là je vous laisse juger sur base des photos:









Limite des photos atteinte donc la suite très vite !

[Mike]

Suite des photos...





Voila vous avez tout !!!

Je tenterais de compléter ma présentation au fur et a mesure de l'avancement de la restauration de l'ampli...

[arcade]

Superbement bien construit en tout cas...les capa bleu sont probablement des Philips plutôt fiables en général !
Il semblerait que le constructeur soit Belges et que la marque n’était pas ou peut distribuer en France, il faudrait que tu demande de l'aide sur un Forum au Bénelux ou en Allemagne pour avoir le service manual.
A moins que Klemp est une idée pour les réglages.

[chartz]

Yves plutôt.

[Mike]

Oui arcade il est vraiment bien construit, très aéré, tout est très accessible et les cartes enfichables sont très pratiques.
Les condos sont dans les tolérances mais les boursouflures me laissent penser qu'il serait bon de les remplacer.
Effectivement si quelqu'un ici (Klemp; Yves qui possède le 235;...) pouvait m'indiquer comment effectuer le réglage le reste de la restauration ne serait plus vraiment un problème.

[Wagtbtoobz]

Pas besoin d'avoir fait Polytechnique : les réglages sont les mêmes pour tous les amplis à trans ... l'ajustable, double ici, qui se trouve en bas de la carte de puissance détermine le BIAS (50mA env aux bornes des 0,47 ohms des trans de sortie) et celui du haut fixe l'offset, c'est à dire la tension de sortie en continu qui doit tendre vers 0v

Sur l'autre carte , pareil, régulation alim, le potar principal à côte du BC détermine la tension nécessaire (laquelle ?!) en sortie

[Mike]

Merci beaucoup Wagtbtoobz pour ce début de réponse
Heureusement qu'il ne faut pas avoir fait polytechnique pour y arriver sinon je serais hors course mais pour autant tout n'est malheureusement pas encore limpide pour moi.
En effet pour le réglage du Bias je pense, enfin j'espère, que je devrais plus ou moins m'en sortir...encore que...a voir !!!
Quand a l'offset où dois-je prendre mes mesures sachant qu'il y a des condos en sortie ?
Je vais tenter de relever les schémas du coté des cartes de puissance et de la régulation d'alim et les poster ici pour être guidé et ne pas risquer d’endommager l'ampli d'autant qu'il ne me semble pas très courant a trouver et surtout a bon prix !

[Wagtbtoobz]

Quand à l'offset où dois-je prendre mes mesures sachant qu'il y a des condos en sortie ?

bah, c'est pareil : il doit y avoir la moitié de la tension d'alim au point milieu des trans de sortie , entre les résistances de 0,47ohm , lequel est raccordé au + de chaque capa de sortie , ce qui correspond à ... un offset nul

[Mike]

Donc comme prévu voici le premier schéma, celui de la carte d'alimentation.


Légende :

1: condo marqué 5000mF 100V et mesuré a 6370 uF, sur la photo 1 le plus gros de tout les condos.

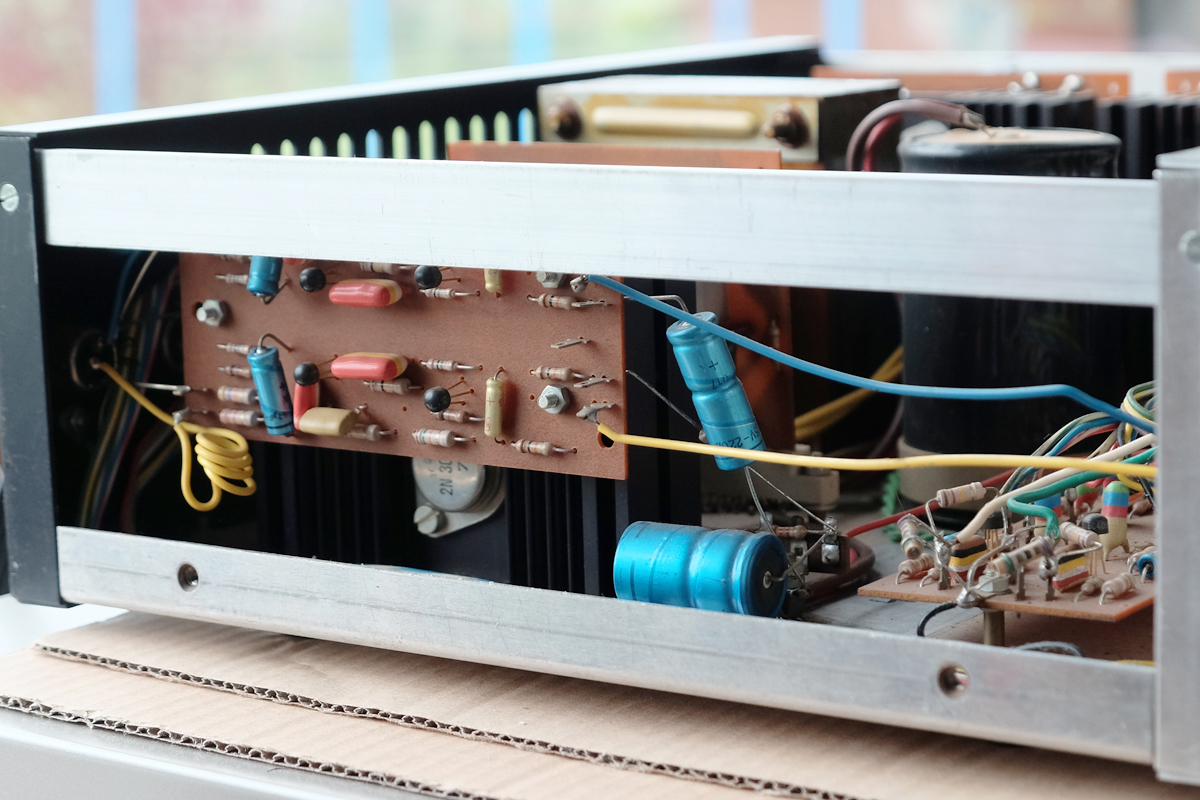

2: trans 2N 3055, sur la photo 1 monté sur dissipateur a gauche de la carte d'alimentation.
3: condo sans marquage mesuré a 1111uF, sur la photo 1 des trois condos moyens le plus haut dans l'image.
4: Vers les cartes de puissance ( 53V )
5: Vers les autres circuits ( 53V )

Prochaine étape: schéma des cartes de puissance.

Je ne vous cache pas que les explications théoriques c'est très bien et je les comprends au moins partiellement mais un petit dessin( ou encore mieux faire usage des photos de l'ampli ) avec le positionnement des points de contrôles au multimètre me serait vraiment utile pour ne pas faire de bêtise avec cet ampli.
J'ai toujours réalisé les réglages de mes amplis avec les manuels de service qui ne sont pas avare en schémas et ça c'est toujours bien passé...
D'avance merci pour votre aide précieuse

[Yves]

Salut Mike.

Les schémas sur cette marque sont effectivement TRES rares, voir inexistants ! ! !

Je te communique (via mail) l'adresse d'une personne qui pourra peut-être te procurer le schéma ! ! !
