Pioneer QA-800A

[Japan Spirit]

Bonjour,

Voici la présentation d'un amplificateur Pioneer qui n'est pas courant : Le QA-800A.
Le QA-800A date de 1972. Son esthétique est digne des modèles vendus à cette période par la maque Nippone.

La particularité de cet amplificateur réside dans le fait qu'il soit quadriphonique. Et oui, bien avant l’avènement du système Dolby, les fabricants ont essayés de proposer au public la spatialisation du son. Le but: avoir une paire d'enceintes avants et une autre paire arrière. Un déphasage des deux signaux permet d'avoir un phénomène de son enveloppant. Les systèmes quadriphoniques n'ont pas spécialement bien marchés compte tenu de l'intérêt limité d'un tel "artifice" pour la simple écoute d'une bande ou d'un vinyle adaptés à cette technologie.

Il en reste que ces systèmes sont intéressants, ils ont été précurseurs et quelque part symptomatique de la volonté d'innover sans cesse dans ce secteur de la Hi-Fi dans les années 70.


Voici donc mon QA-800A qui sera entièrement restauré avec soin.


J'espère qu'il vous plaira. Personnellement je suis conquis

[Oupol]

Bonjour,
Belle amorce de présentation pour cet appareil qui n'apparait pas encore dans l'index.
As-tu des détails sur ses caractéristiques techniques ? L'utilises-tu ? Raccordé à quoi si c'est le cas ?

J'espère qu'il vous plaira. Personnellement je suis conquis

A priori oui pour l'esthétique de la façade mais comme nous restons sur notre faim, quelques photos supplémentaires (externes et surtout internes) seraient bienvenues.

[VENANCE]

Oupol,

beau début de présentation et photos très jolies....On en veut plus .

J'adore cette période de la marque. De très bons crus. Telle la gamme SA-7100 et SA-8100 et SA-9100.

Tout y est, qualité de fabrication, qualité esthétique, rendu sonore...top.

Dans cette gamme Quadri de Pioneer on trouve aussi :

- QL-600A qui se marie très bien avec le QA-800A. Et le rare Pioneer SD-1100.

[Japan Spirit]

Bonjour, Merci à vous

Oupol:
Non, je ne l'utilise pas encore, vu son age, je préfère effectuer quelques tests avant une restauration complète.
Il est fonctionnel mais il y a un déséquilibre entre les voies droites et gauches.
Donc remplacement des chimiques obligatoire, test des transistors, résistances, ...
Il y a du travail. Mais l'investissement sera fait car il le mérite amplement.

Voici les caractéristiques de cet ampli:
Le QA-800A a été développé en deux versions. Une version KLW (en 120V uniquement) et une version FVW (avec 5 position de tension sélectionnables). C'est cette deuxième version que je possède.

Caractéristiques techniques:
SEMICONDUCTORS
- FETs : 2
- Transistors : 65
- Diodes : 15

POWER AMPLIFIER SECTION
- Music Power Output (IHF) 204W (4Ω) / 144W (8Ω)
- Continuous Power Output (1 Khz 2 channel driven) : 34W + 34W / 34W + 34W (4Ω)
- Continuous Power Output (1 Khz 2 channel driven) : 27W + 27W / 27W + 27W (8Ω)
- Continuous Power Output (1 Khz 4 channel driven) : 24W + 24W / 24W + 24W (4Ω)
- Continuous Power Output (1 Khz 4 channel driven) : 20W + 20W / 20W + 20W (8Ω)
- Power Output in the range of 20Hz to 20kHz (2 channel driven): 23W + 23W / 23W + 23W (8Ω, Harmonique Distortion less than 0.5%)
- Harmonic Distortion : Less than 0.5% (Continuous Power Output)
- Intermodulation Distortion : Less than 0.8% (Continuous Power Output)
- Power Bandwidth (IHF) (2-channel driven) : 10Hz to 50Hz (8Ω, Harmonic Distortion less than 0.5%)
- Power Bandwidth (IHF) (4-channel driven) : 15Hz to 50Hz (8Ω, Harmonic Distortion less than 0.5%)
- Frequency Response : 8Hz to 70kHz, ±1db
- Input Sensitivity/Impedance (1kHz Continuous Power Output) : 500mV/50kΩ
- Damping Factor : 40 (8Ω, 1kHz)
- Speaker Output : 1 pair for Front, 2 pairs for Rear (Impedance 4Ω to 16Ω)
- Headphone Jacks : Front and Rear

PREAMPLIFIER SECTION
- Output Voxltage : 500mV (Rated output)
- Harmonic Distortion : Less than 0.08%
- Frequency Response : 20Hz to 40kHz, ±1db
- Input Sensitivity/Impedance (1kHz, for rated Output) :
- PHONO 1 MAG : 2.5mV/50kΩ
- PHONO 2 MAG : 2.5mV/50kΩ
- TUNER : 200mV/100kΩ (4 channel)
- AUX 1, 2 : 200mV/100kΩ (4 channel)
- TAPE MONITOR 1, 2 : 200mV/100kΩ (4 channel)
- Recording Output : TAPE REC 1, 2 (Pin Jack) : 200mV (4 channel)
- BASS Control : -10db, +10db/100Hz
- TREBLE Control : -10db, +10db/10kHz
- LOW Filter : -10db/50Hz (6db/oct.)
- HIGH Filter : -10db/10kHz (6db/oct.)
- Equalization Curve : PHONO : RIAA S.T.D.
- Loudness Contour : +11db/100Hz with Volume Control set at -40db position.
- Muting : -20db
- Hum and Noise (IHF; short circuit, A network) :
- PHONO : More than 80db
- TUNER, AUX : More than 90db

MISCELLANEOUS
- Power Requirements : 120V (60Hz) (KLW version)
- Power Requirements : 110V, 120V, 130V, 220V et 240V (50-60 Hz) (FVW version)
- Power Consumption : 290 W (Max.)
- Dimensions (overall) : 430mm (width); 138mm (height); 337mm (depth)
- Weight (without package): 10.9 Kg
- Weight (with package): 12.9 Kg
- Furnished parts :
- Pin Plugs (Qty = 4)
- Speaker Plugs (Qty = 6)
- Polishing Cloth (Qty = 1)
- Connection Cords (Qty = 2)
- Operation Instructions copy (Qty = 1)


D'autres photos arriveront bientôt

Venance:
Merci de m'avoir fait découvrir ces autres superbes modèles

[VENANCE]

Avec plaisir Man

[hoplat]

Bel appareil, y a de quoi craquer

[VENANCE]

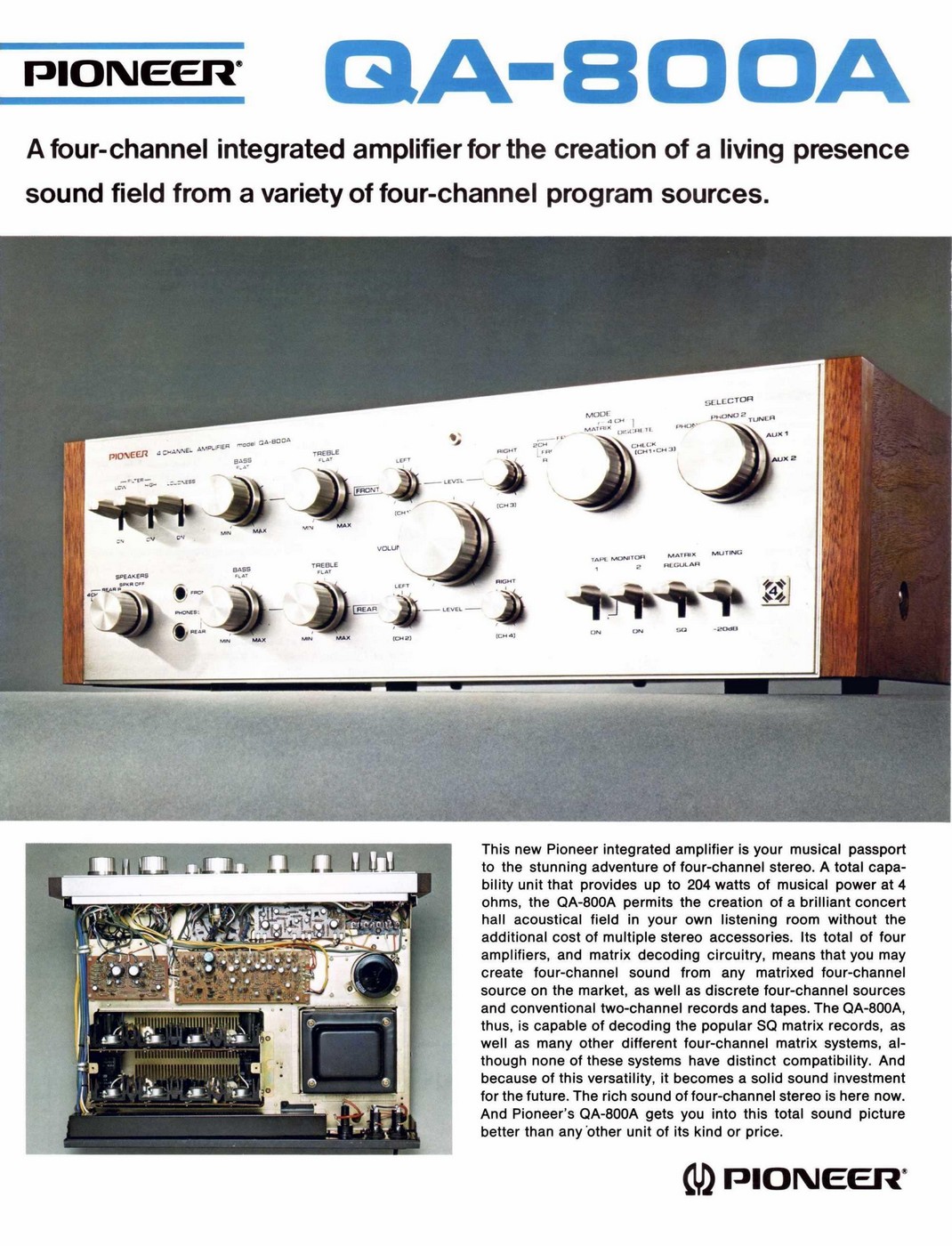

Voici la brochure officielle Pioneer du QA-800A :

PIONEER QA-800A BROCHURE 1.jpg (363.77 Kio) Vu 10203 fois

PIONEER QA-800A BROCHURE 2.jpg (451.7 Kio) Vu 10203 fois

[VENANCE]

L'extrait du catalogue de 1973 : Le QA-800A et tous ses petits copains.

PIONEER QA-800A CATALOG 1973.jpg (395.23 Kio) Vu 10193 fois

Et oui, la version préampli du QA-800A, peu connue, existe aussi et s'appelle QC-800A et va avec

l'ampli de puissance QM-800A

On est vraiment sur des années exceptionnelles de la marque Pioneer, encore bravo pour ton bel exemplaire

[nile90]

Très beau ce pioneer! Rare et en bel état! Que dire de plus

[pasteque]

Très bel appareil. Ca semble aussi être une belle conception.
Tu peux ajouter des photos de l'intérieur si possible... Merci pour ce topic sur un appareil pas fréquent du tout.
