JVC T-10XL

Message par fjr65 » jeu. 22 déc. 2016 19:11

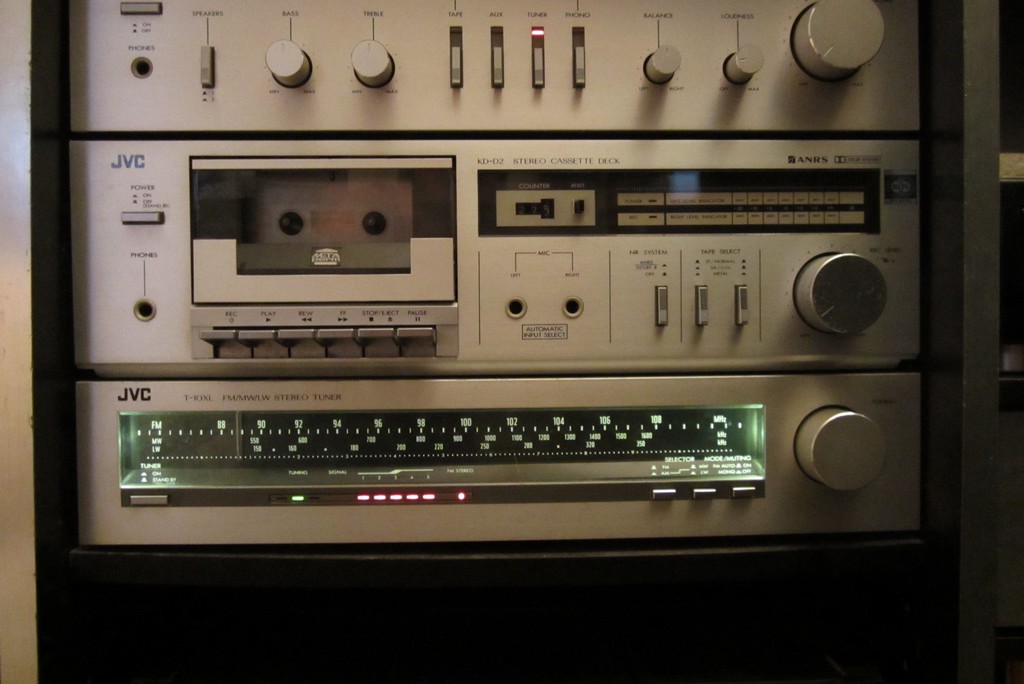

Voici un petit aperçu de mon JVC T-10XL

Je n'ai pas la documentation.
Je pense qu'il date de 1981 environ, car je l'ai eu d'occasion 2 ou 3 ans après.

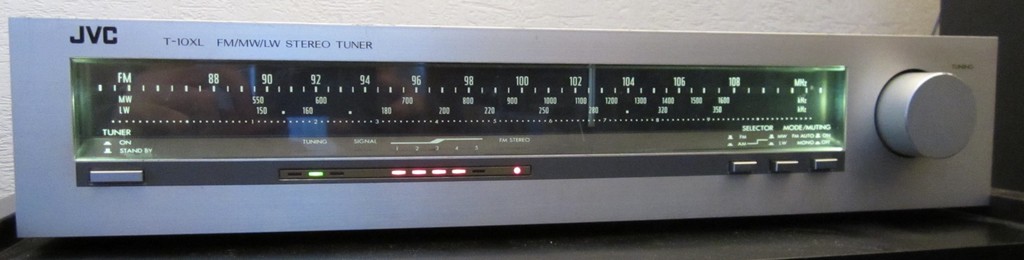

C'est un cadran à aiguille très classique:
Une led verte pour indiquer un signal trouvé, avec à sa gauche et sa droite deux leds rouges pour aider à s'aligner sur la fréquence.
5 leds rouge pour la force du signal, et un petit point pour la stéréo.
A l'usage ces leds clignotent beaucoup pour rien quand on se déplace entre deux stations, et une fois calé, ce n'est pas parce qu'on a 5 leds que le son ne crache pas un peu. A l'inverse sur France Inter je n'ai qu'une led et le son est très propre...
Il y a une sélection classique mono/mute sur le même bouton.
Deux autres boutons pour faire les combinaisons FM ou petites ou grandes ondes.

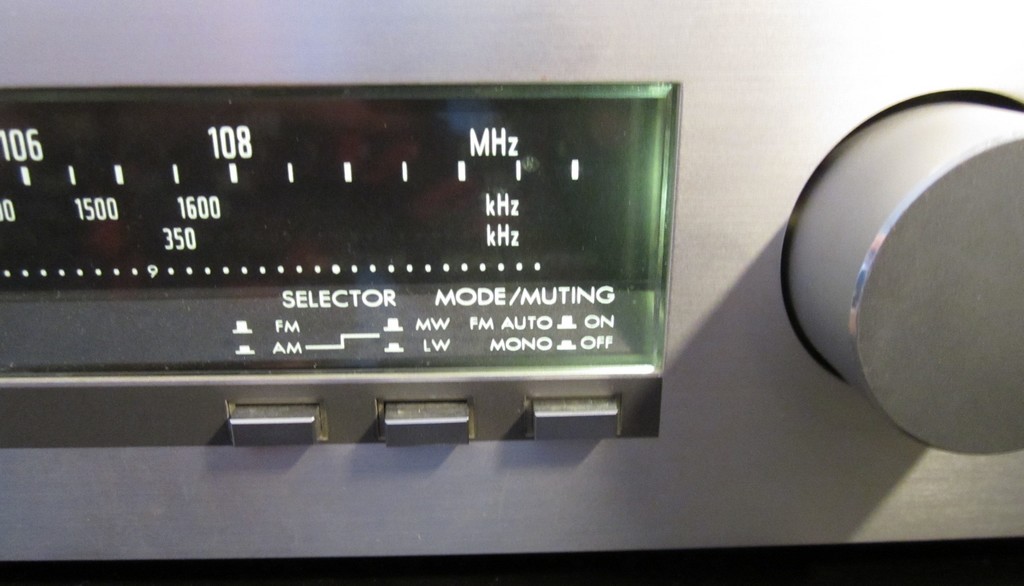

Un rétro éclairage vert permet de bien voir les sérigraphies de fréquence, même en ambiance sombre.
L'aiguille n'est pas assez contrastée par contre.
La molette de réglage est agréable, elle a un peu d'inertie pour lancer le mouvement et avancer vite. A part que ça résiste plus maintenant qu'au début, sans un graissage à refaire.

A l'intérieur, c'est moyennement rempli, quelque fils font un peu bricolage.
Plus gros plan sur la cage:
Je n'ai pas les spécifications techniques malheureusement (edit: trouvées, voir message suivant).
Modifié en dernier par fjr65 le lun. 13 févr. 2017 21:34, modifié 2 fois.

Avatar du membre
fjr65
Membre spécial
Messages : 88
Enregistré le : dim. 4 déc. 2016 15:32
Localisation : Toulouse/Tarbes

Re: JVC T-10XL

Message par fjr65 » jeu. 22 déc. 2016 22:21

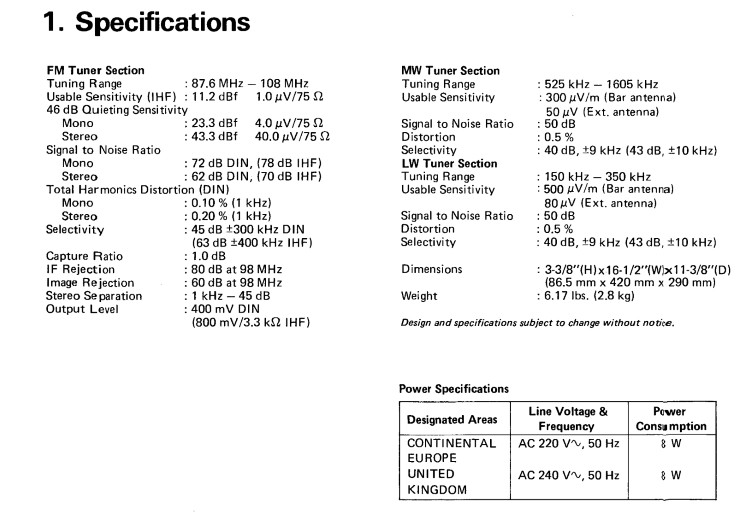

Un peu plus d'information sur les caractéristiques, car j'ai trouvé un pdf du service manual:

Avatar du membre
phil du 95
Membre extraterrestre
Messages : 15262
Enregistré le : dim. 20 déc. 2009 18:33
Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !

Re: JVC T-10XL

Message par phil du 95 » jeu. 22 déc. 2016 23:01

L'antenne arrière , c'est pour les GO et PO ,un cadre ferrite , aucune importance pour la réception FM, d'ailleurs au vu de la photo, tu as mis la classique 300 Ohms pour la FM.

Avatar du membre
fjr65
Membre spécial
Messages : 88
Enregistré le : dim. 4 déc. 2016 15:32
Localisation : Toulouse/Tarbes

Re: JVC T-10XL

Message par fjr65 » jeu. 22 déc. 2016 23:14

Oui, d'ailleurs je découvre le très intéressant sujet sur les antennes et ça me donne envie de me fabriquer une antenne 75 ohms pour tester la différence.

Avatar du membre
phil du 95
Membre extraterrestre
Messages : 15262
Enregistré le : dim. 20 déc. 2009 18:33
Localisation : Nord est du Val d'Oise,proche de l'Oise et de la Corrèze parfois !

Re: JVC T-10XL

Message par phil du 95 » jeu. 22 déc. 2016 23:15

Oui , une bonne idée ! ;)

Avatar du membre
Spide
Membre éminent
Messages : 1628
Enregistré le : sam. 9 avr. 2011 20:49
Localisation : Au Nord de l'Est

Re: JVC T-10XL

Message par Spide » jeu. 22 déc. 2016 23:42

Faut bien en profiter avant la disparition de la FM :tinostar:
Frédéric : 2 x 27 Watts (RMS)

Avatar du membre
fjr65
Membre spécial
Messages : 88
Enregistré le : dim. 4 déc. 2016 15:32
Localisation : Toulouse/Tarbes

Re: JVC T-10XL

Message par fjr65 » lun. 13 févr. 2017 21:40

Je me suis fait violence, j'ai dépilé tous les éléments pour ressortir le tuner du meuble, et je l'ai ouvert pour faire des photos de l'intérieur.
J'ai du coup remplacé aussi les photos les plus ratées. Je ne suis toujours pas un grand artiste, mais c'est quand même mieux.

Répondre
